Спосіб адсорбційного осушення природного газу

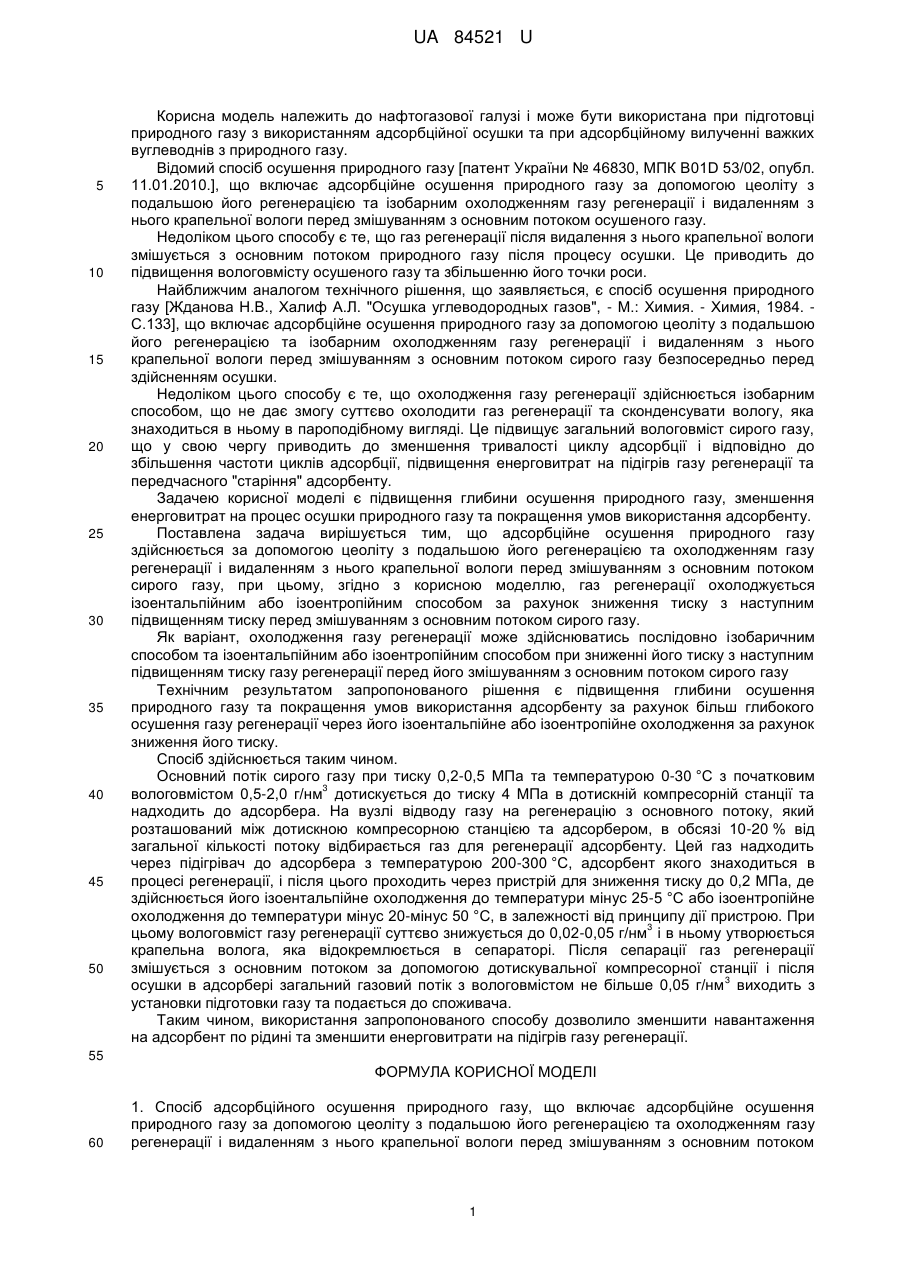

Реферат: Спосіб адсорбційного осушення природного газу включає адсорбційне осушення природного газу за допомогою цеоліту з подальшою його регенерацією та охолодженням газу регенерації і видаленням з нього крапельної вологи перед змішуванням з основним потоком сирого газу. Охолодження газу регенерації здійснюється ізоентальпійним або ізоентропійним способом при зниженні його тиску з наступним підвищенням тиску газу регенерації перед його змішуванням з основним потоком сирого газу. UA 84521 U (12) UA 84521 U UA 84521 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до нафтогазової галузі і може бути використана при підготовці природного газу з використанням адсорбційної осушки та при адсорбційному вилученні важких вуглеводнів з природного газу. Відомий спосіб осушення природного газу [патент України № 46830, МПК B01D 53/02, опубл. 11.01.2010.], що включає адсорбційне осушення природного газу за допомогою цеоліту з подальшою його регенерацією та ізобарним охолодженням газу регенерації і видаленням з нього крапельної вологи перед змішуванням з основним потоком осушеного газу. Недоліком цього способу є те, що газ регенерації після видалення з нього крапельної вологи змішується з основним потоком природного газу після процесу осушки. Це приводить до підвищення вологовмісту осушеного газу та збільшенню його точки роси. Найближчим аналогом технічного рішення, що заявляється, є спосіб осушення природного газу [Жданова Н.В., Халиф А.Л. "Осушка углеводородных газов", - М.: Химия. - Химия, 1984. С.133], що включає адсорбційне осушення природного газу за допомогою цеоліту з подальшою його регенерацією та ізобарним охолодженням газу регенерації і видаленням з нього крапельної вологи перед змішуванням з основним потоком сирого газу безпосередньо перед здійсненням осушки. Недоліком цього способу є те, що охолодження газу регенерації здійснюється ізобарним способом, що не дає змогу суттєво охолодити газ регенерації та сконденсувати вологу, яка знаходиться в ньому в пароподібному вигляді. Це підвищує загальний вологовміст сирого газу, що у свою чергу приводить до зменшення тривалості циклу адсорбції і відповідно до збільшення частоти циклів адсорбції, підвищення енерговитрат на підігрів газу регенерації та передчасного "старіння" адсорбенту. Задачею корисної моделі є підвищення глибини осушення природного газу, зменшення енерговитрат на процес осушки природного газу та покращення умов використання адсорбенту. Поставлена задача вирішується тим, що адсорбційне осушення природного газу здійснюється за допомогою цеоліту з подальшою його регенерацією та охолодженням газу регенерації і видаленням з нього крапельної вологи перед змішуванням з основним потоком сирого газу, при цьому, згідно з корисною моделлю, газ регенерації охолоджується ізоентальпійним або ізоентропійним способом за рахунок зниження тиску з наступним підвищенням тиску перед змішуванням з основним потоком сирого газу. Як варіант, охолодження газу регенерації може здійснюватись послідовно ізобаричним способом та ізоентальпійним або ізоентропійним способом при зниженні його тиску з наступним підвищенням тиску газу регенерації перед його змішуванням з основним потоком сирого газу Технічним результатом запропонованого рішення є підвищення глибини осушення природного газу та покращення умов використання адсорбенту за рахунок більш глибокого осушення газу регенерації через його ізоентальпійне або ізоентропійне охолодження за рахунок зниження його тиску. Спосіб здійснюється таким чином. Основний потік сирого газу при тиску 0,2-0,5 МПа та температурою 0-30 °C з початковим 3 вологовмістом 0,5-2,0 г/нм дотискується до тиску 4 МПа в дотискній компресорній станції та надходить до адсорбера. На вузлі відводу газу на регенерацію з основного потоку, який розташований між дотискною компресорною станцією та адсорбером, в обсязі 10-20 % від загальної кількості потоку відбирається газ для регенерації адсорбенту. Цей газ надходить через підігрівач до адсорбера з температурою 200-300 °C, адсорбент якого знаходиться в процесі регенерації, і після цього проходить через пристрій для зниження тиску до 0,2 МПа, де здійснюється його ізоентальпійне охолодження до температури мінус 25-5 °C або ізоентропійне охолодження до температури мінус 20-мінус 50 °C, в залежності від принципу дії пристрою. При 3 цьому вологовміст газу регенерації суттєво знижується до 0,02-0,05 г/нм і в ньому утворюється крапельна волога, яка відокремлюється в сепараторі. Після сепарації газ регенерації змішується з основним потоком за допомогою дотискувальної компресорної станції і після 3 осушки в адсорбері загальний газовий потік з вологовмістом не більше 0,05 г/нм виходить з установки підготовки газу та подається до споживача. Таким чином, використання запропонованого способу дозволило зменшити навантаження на адсорбент по рідині та зменшити енерговитрати на підігрів газу регенерації. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб адсорбційного осушення природного газу, що включає адсорбційне осушення природного газу за допомогою цеоліту з подальшою його регенерацією та охолодженням газу регенерації і видаленням з нього крапельної вологи перед змішуванням з основним потоком 1 UA 84521 U 5 сирого газу, який відрізняється тим, що охолодження газу регенерації здійснюють ізоентальпійним або ізоентропійним способом при зниженні його тиску з наступним підвищенням тиску газу регенерації перед його змішуванням з основним потоком сирого газу. 2. Спосіб за п. 1, який відрізняється тим, що охолодження газу регенерації здійснюють послідовно ізобаричним способом та ізоентальпійним або ізоентропійним способом при зниженні його тиску з наступним підвищенням тиску газу регенерації перед його змішуванням з основним потоком сирого газу. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
