Датчик

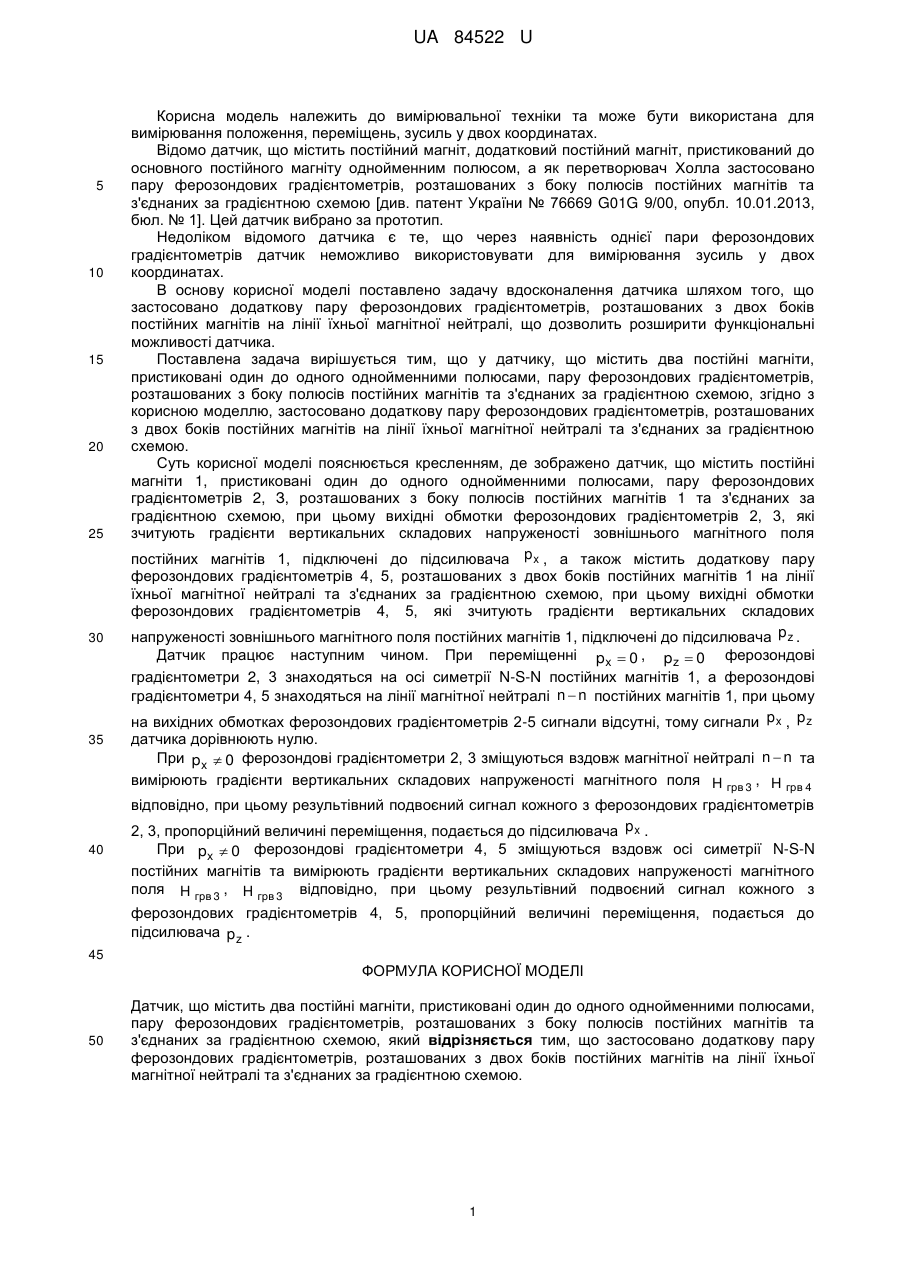

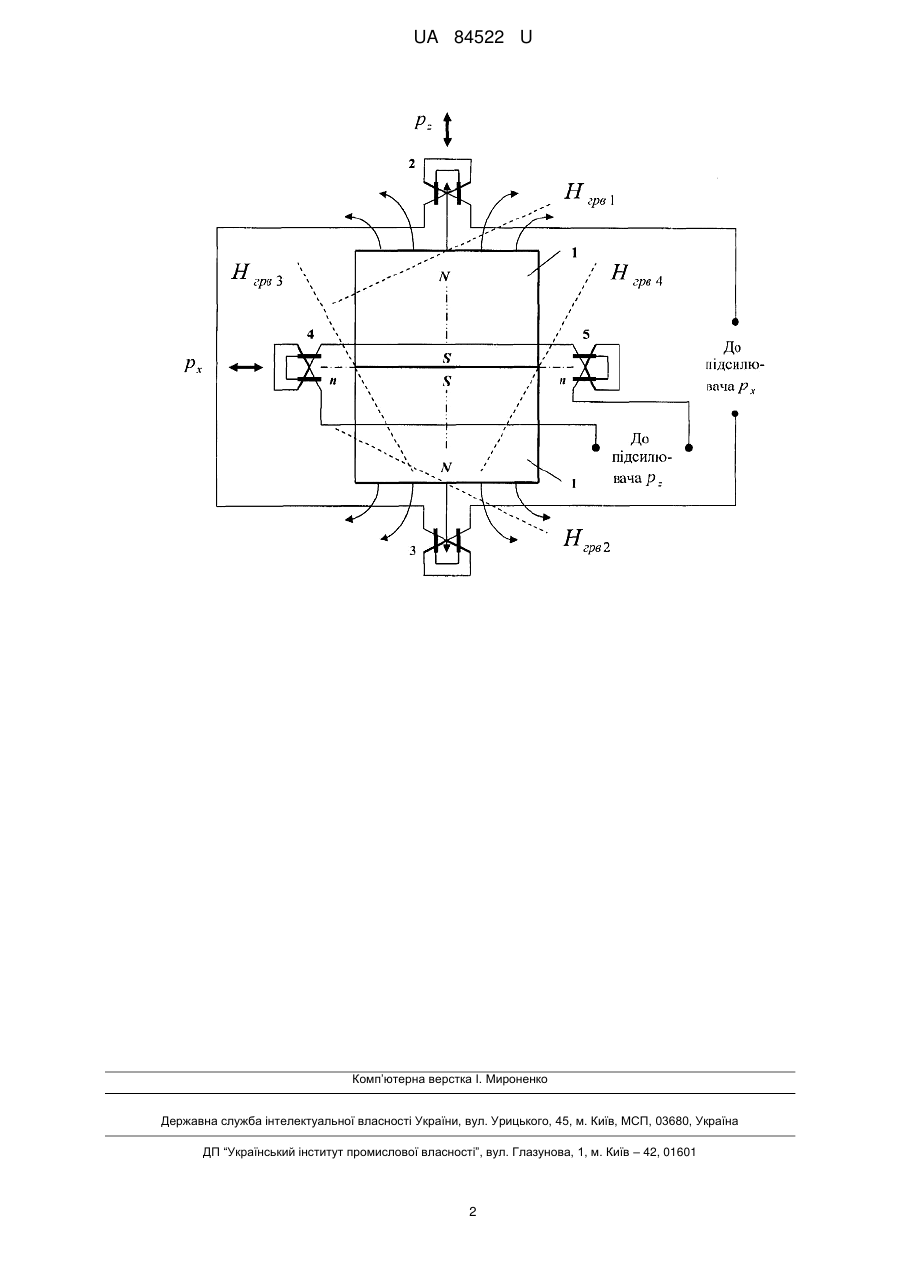

Реферат: UA 84522 U UA 84522 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання положення, переміщень, зусиль у двох координатах. Відомо датчик, що містить постійний магніт, додатковий постійний магніт, пристикований до основного постійного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійних магнітів та з'єднаних за градієнтною схемою [див. патент України № 76669 G01G 9/00, опубл. 10.01.2013, бюл. № 1]. Цей датчик вибрано за прототип. Недоліком відомого датчика є те, що через наявність однієї пари ферозондових градієнтометрів датчик неможливо використовувати для вимірювання зусиль у двох координатах. В основу корисної моделі поставлено задачу вдосконалення датчика шляхом того, що застосовано додаткову пару ферозондових градієнтометрів, розташованих з двох боків постійних магнітів на лінії їхньої магнітної нейтралі, що дозволить розширити функціональні можливості датчика. Поставлена задача вирішується тим, що у датчику, що містить два постійні магніти, пристиковані один до одного однойменними полюсами, пару ферозондових градієнтометрів, розташованих з боку полюсів постійних магнітів та з'єднаних за градієнтною схемою, згідно з корисною моделлю, застосовано додаткову пару ферозондових градієнтометрів, розташованих з двох боків постійних магнітів на лінії їхньої магнітної нейтралі та з'єднаних за градієнтною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить постійні магніти 1, пристиковані один до одного однойменними полюсами, пару ферозондових градієнтометрів 2, З, розташованих з боку полюсів постійних магнітів 1 та з'єднаних за градієнтною схемою, при цьому вихідні обмотки ферозондових градієнтометрів 2, 3, які зчитують градієнти вертикальних складових напруженості зовнішнього магнітного поля постійних магнітів 1, підключені до підсилювача p x , а також містить додаткову пару ферозондових градієнтометрів 4, 5, розташованих з двох боків постійних магнітів 1 на лінії їхньої магнітної нейтралі та з'єднаних за градієнтною схемою, при цьому вихідні обмотки ферозондових градієнтометрів 4, 5, які зчитують градієнти вертикальних складових напруженості зовнішнього магнітного поля постійних магнітів 1, підключені до підсилювача p z . Датчик працює наступним чином. При переміщенні px  0 , pz  0 ферозондові градієнтометри 2, 3 знаходяться на осі симетрії N-S-N постійних магнітів 1, а ферозондові градієнтометри 4, 5 знаходяться на лінії магнітної нейтралі n  n постійних магнітів 1, при цьому на вихідних обмотках ферозондових градієнтометрів 2-5 сигнали відсутні, тому сигнали p x , p z датчика дорівнюють нулю. При px  0 ферозондові градієнтометри 2, 3 зміщуються вздовж магнітної нейтралі n  n та вимірюють градієнти вертикальних складових напруженості магнітного поля H грв 3 , H грв 4 відповідно, при цьому результівний подвоєний сигнал кожного з ферозондових градієнтометрів 2, 3, пропорційний величині переміщення, подається до підсилювача p x . 40 При px  0 ферозондові градієнтометри 4, 5 зміщуються вздовж осі симетрії N-S-N постійних магнітів та вимірюють градієнти вертикальних складових напруженості магнітного поля H грв 3 , H грв 3 відповідно, при цьому результівний подвоєний сигнал кожного з ферозондових градієнтометрів 4, 5, пропорційний величині переміщення, подається до підсилювача p z . 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Датчик, що містить два постійні магніти, пристиковані один до одного однойменними полюсами, пару ферозондових градієнтометрів, розташованих з боку полюсів постійних магнітів та з'єднаних за градієнтною схемою, який відрізняється тим, що застосовано додаткову пару ферозондових градієнтометрів, розташованих з двох боків постійних магнітів на лінії їхньої магнітної нейтралі та з'єднаних за градієнтною схемою. 1 UA 84522 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
