Повітряний сепаратор

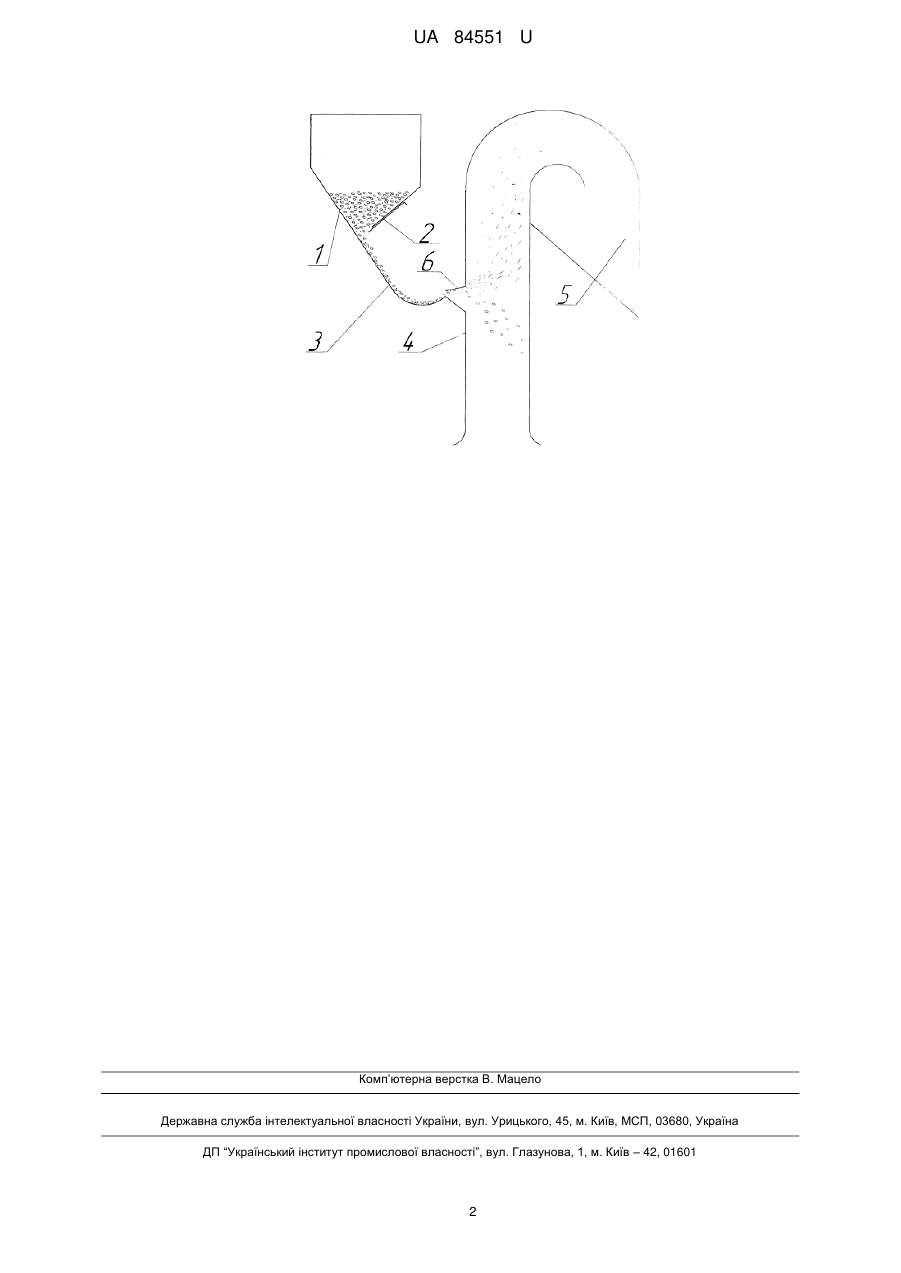

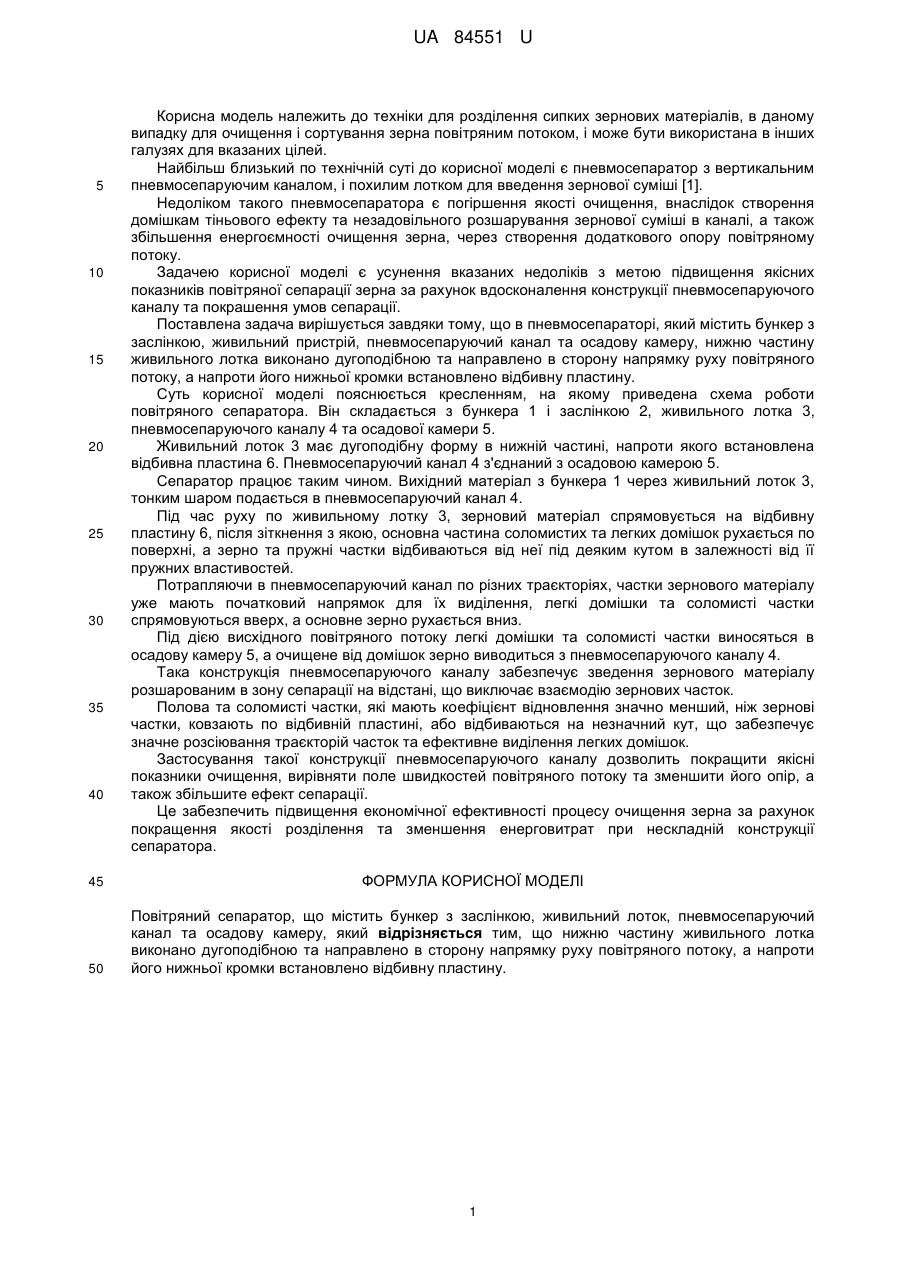

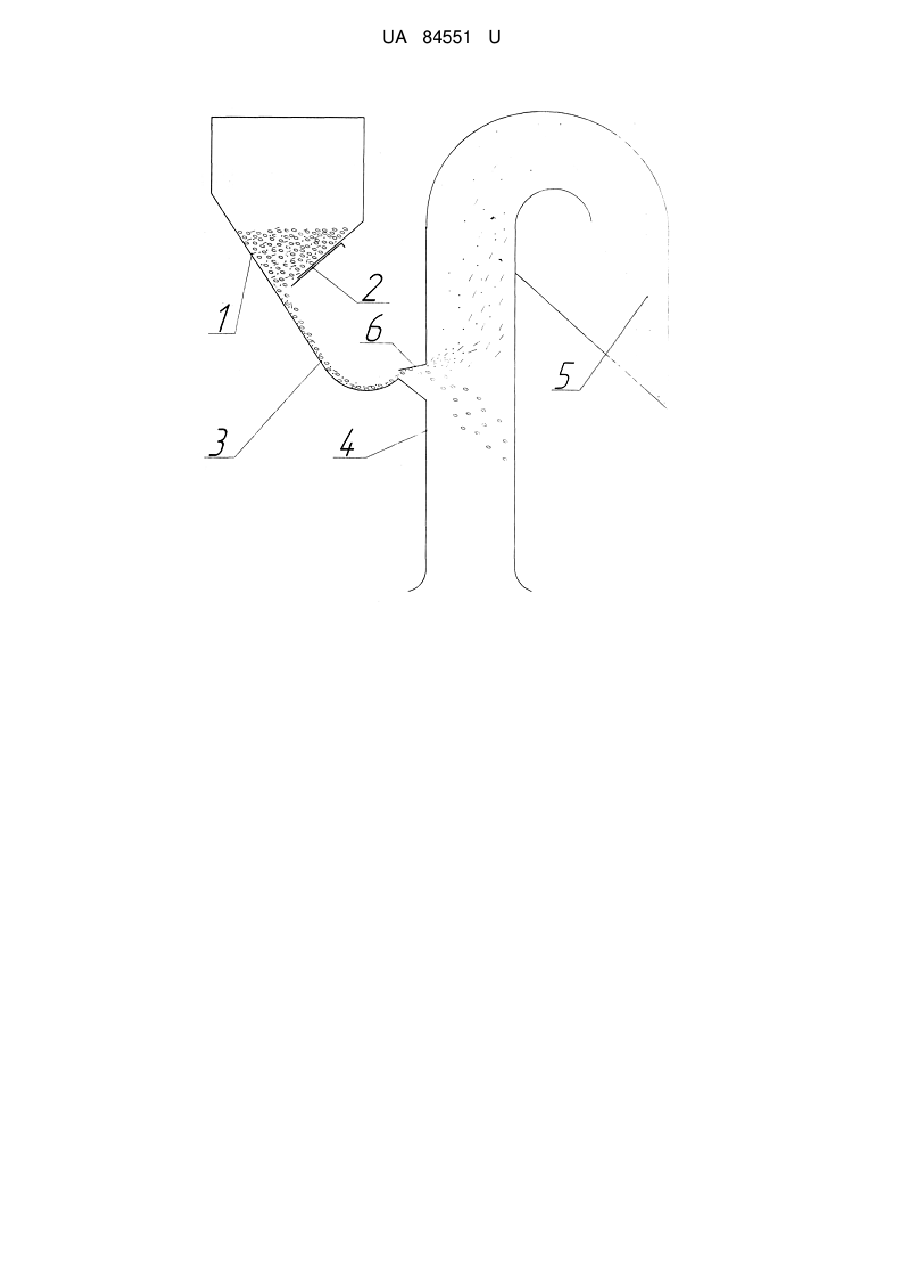

Реферат: Повітряний сепаратор містить бункер з заслінкою, живильний лоток, пневмосепаруючий канал та осадову камеру. Нижню частину живильного лотка виконано дугоподібною та направлено в сторону напрямку руху повітряного потоку, а напроти його нижньої кромки встановлено відбивну пластину. UA 84551 U (54) ПОВІТРЯНИЙ СЕПАРАТОР UA 84551 U UA 84551 U 5 10 15 20 25 30 35 40 Корисна модель належить до техніки для розділення сипких зернових матеріалів, в даному випадку для очищення і сортування зерна повітряним потоком, і може бути використана в інших галузях для вказаних цілей. Найбільш близький по технічній суті до корисної моделі є пневмосепаратор з вертикальним пневмосепаруючим каналом, і похилим лотком для введення зернової суміші [1]. Недоліком такого пневмосепаратора є погіршення якості очищення, внаслідок створення домішкам тіньового ефекту та незадовільного розшарування зернової суміші в каналі, а також збільшення енергоємності очищення зерна, через створення додаткового опору повітряному потоку. Задачею корисної моделі є усунення вказаних недоліків з метою підвищення якісних показників повітряної сепарації зерна за рахунок вдосконалення конструкції пневмосепаруючого каналу та покрашення умов сепарації. Поставлена задача вирішується завдяки тому, що в пневмосепараторі, який містить бункер з заслінкою, живильний пристрій, пневмосепаруючий канал та осадову камеру, нижню частину живильного лотка виконано дугоподібною та направлено в сторону напрямку руху повітряного потоку, а напроти його нижньої кромки встановлено відбивну пластину. Суть корисної моделі пояснюється кресленням, на якому приведена схема роботи повітряного сепаратора. Він складається з бункера 1 і заслінкою 2, живильного лотка 3, пневмосепаруючого каналу 4 та осадової камери 5. Живильний лоток 3 має дугоподібну форму в нижній частині, напроти якого встановлена відбивна пластина 6. Пневмосепаруючий канал 4 з'єднаний з осадовою камерою 5. Сепаратор працює таким чином. Вихідний матеріал з бункера 1 через живильний лоток 3, тонким шаром подається в пневмосепаруючий канал 4. Під час руху по живильному лотку 3, зерновий матеріал спрямовується на відбивну пластину 6, після зіткнення з якою, основна частина соломистих та легких домішок рухається по поверхні, а зерно та пружні частки відбиваються від неї під деяким кутом в залежності від її пружних властивостей. Потрапляючи в пневмосепаруючий канал по різних траєкторіях, частки зернового матеріалу уже мають початковий напрямок для їх виділення, легкі домішки та соломисті частки спрямовуються вверх, а основне зерно рухається вниз. Під дією висхідного повітряного потоку легкі домішки та соломисті частки виносяться в осадову камеру 5, а очищене від домішок зерно виводиться з пневмосепаруючого каналу 4. Така конструкція пневмосепаруючого каналу забезпечує зведення зернового матеріалу розшарованим в зону сепарації на відстані, що виключає взаємодію зернових часток. Полова та соломисті частки, які мають коефіцієнт відновлення значно менший, ніж зернові частки, ковзають по відбивній пластині, або відбиваються на незначний кут, що забезпечує значне розсіювання траєкторій часток та ефективне виділення легких домішок. Застосування такої конструкції пневмосепаруючого каналу дозволить покращити якісні показники очищення, вирівняти поле швидкостей повітряного потоку та зменшити його опір, а також збільшите ефект сепарації. Це забезпечить підвищення економічної ефективності процесу очищення зерна за рахунок покращення якості розділення та зменшення енерговитрат при нескладній конструкції сепаратора. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Повітряний сепаратор, що містить бункер з заслінкою, живильний лоток, пневмосепаруючий канал та осадову камеру, який відрізняється тим, що нижню частину живильного лотка виконано дугоподібною та направлено в сторону напрямку руху повітряного потоку, а напроти його нижньої кромки встановлено відбивну пластину. 1 UA 84551 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
