Варіатор

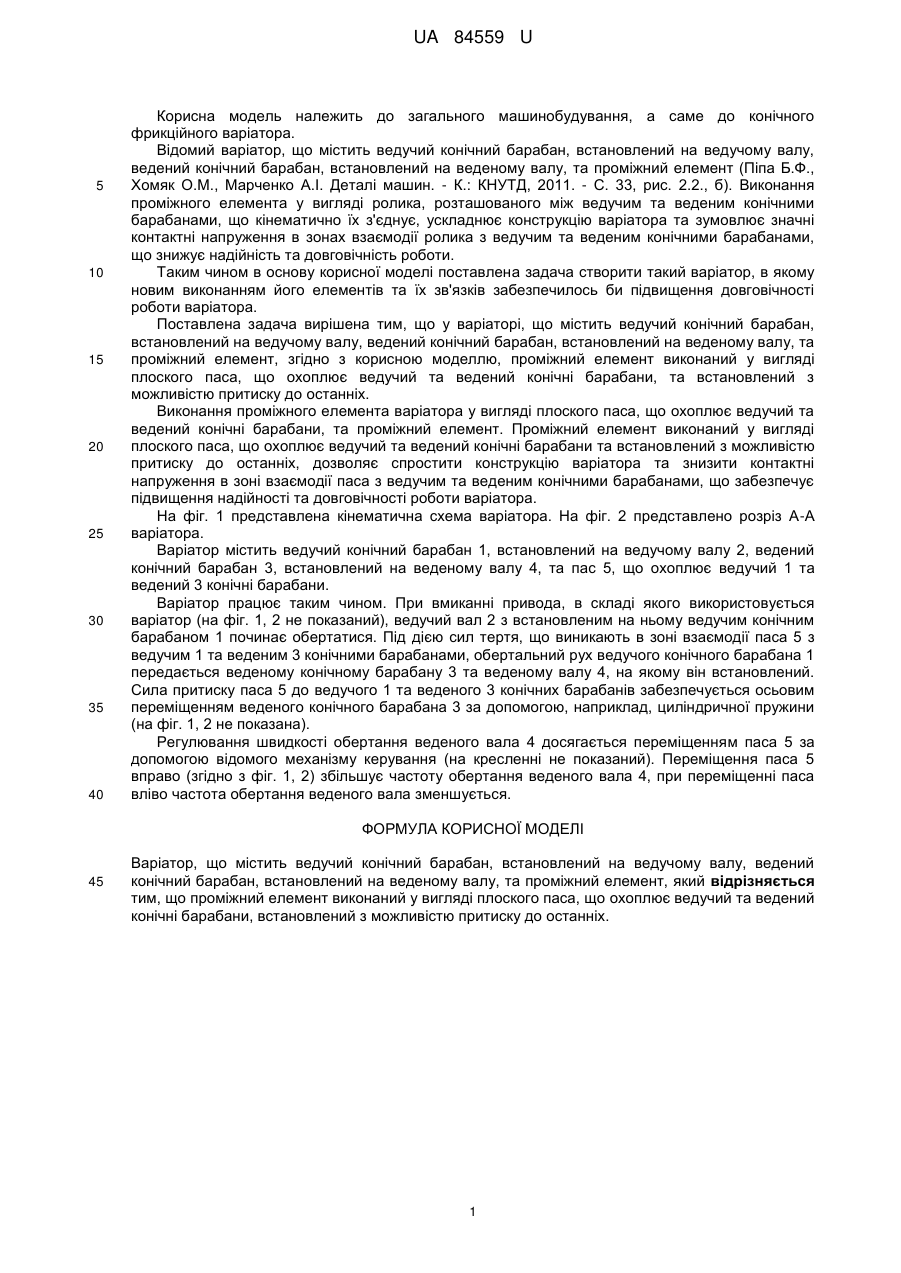

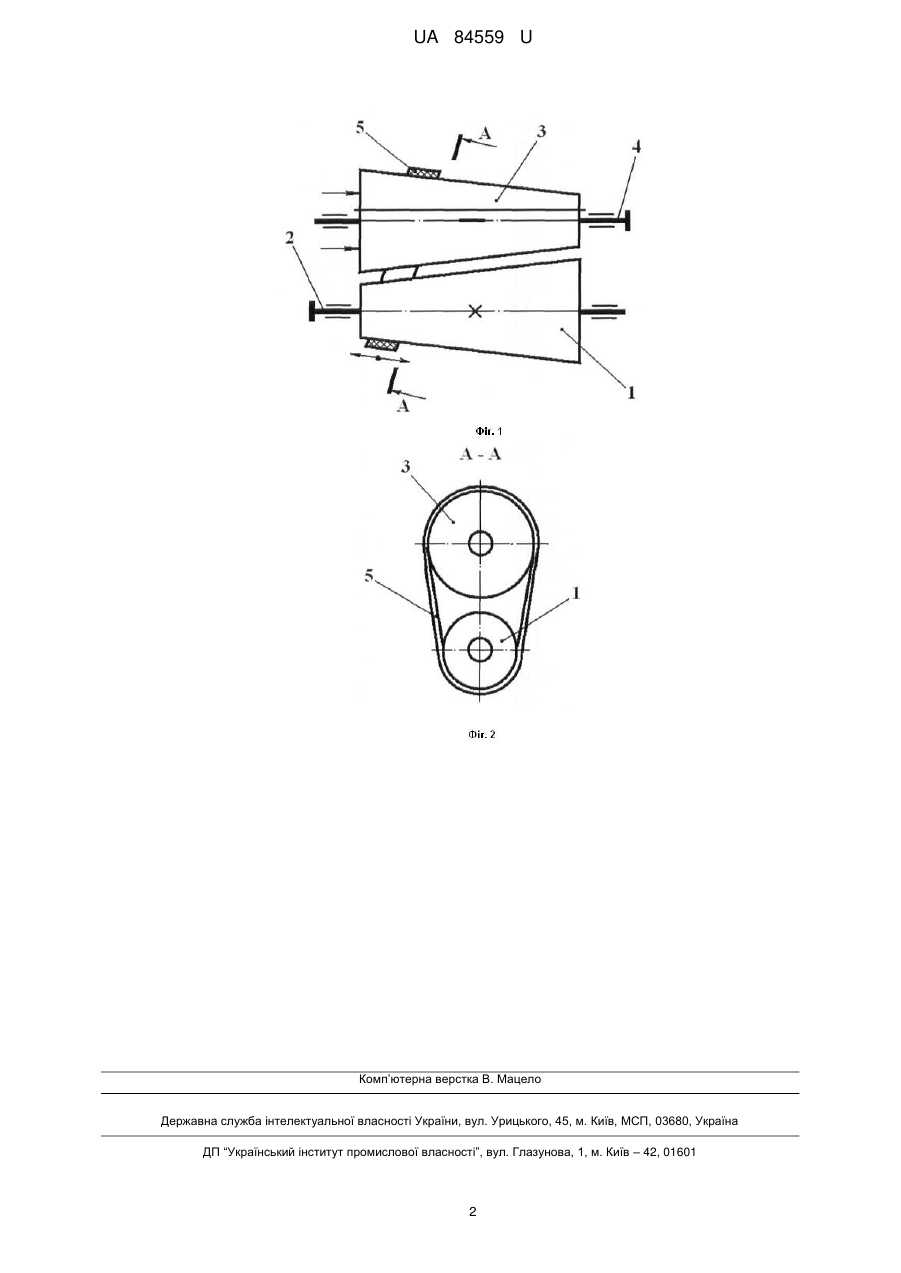

Реферат: UA 84559 U UA 84559 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до конічного фрикційного варіатора. Відомий варіатор, що містить ведучий конічний барабан, встановлений на ведучому валу, ведений конічний барабан, встановлений на веденому валу, та проміжний елемент (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 33, рис. 2.2., б). Виконання проміжного елемента у вигляді ролика, розташованого між ведучим та веденим конічними барабанами, що кінематично їх з'єднує, ускладнює конструкцію варіатора та зумовлює значні контактні напруження в зонах взаємодії ролика з ведучим та веденим конічними барабанами, що знижує надійність та довговічність роботи. Таким чином в основу корисної моделі поставлена задача створити такий варіатор, в якому новим виконанням його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи варіатора. Поставлена задача вирішена тим, що у варіаторі, що містить ведучий конічний барабан, встановлений на ведучому валу, ведений конічний барабан, встановлений на веденому валу, та проміжний елемент, згідно з корисною моделлю, проміжний елемент виконаний у вигляді плоского паса, що охоплює ведучий та ведений конічні барабани, та встановлений з можливістю притиску до останніх. Виконання проміжного елемента варіатора у вигляді плоского паса, що охоплює ведучий та ведений конічні барабани, та проміжний елемент. Проміжний елемент виконаний у вигляді плоского паса, що охоплює ведучий та ведений конічні барабани та встановлений з можливістю притиску до останніх, дозволяє спростити конструкцію варіатора та знизити контактні напруження в зоні взаємодії паса з ведучим та веденим конічними барабанами, що забезпечує підвищення надійності та довговічності роботи варіатора. На фіг. 1 представлена кінематична схема варіатора. На фіг. 2 представлено розріз А-А варіатора. Варіатор містить ведучий конічний барабан 1, встановлений на ведучому валу 2, ведений конічний барабан 3, встановлений на веденому валу 4, та пас 5, що охоплює ведучий 1 та ведений 3 конічні барабани. Варіатор працює таким чином. При вмиканні привода, в складі якого використовується варіатор (на фіг. 1, 2 не показаний), ведучий вал 2 з встановленим на ньому ведучим конічним барабаном 1 починає обертатися. Під дією сил тертя, що виникають в зоні взаємодії паса 5 з ведучим 1 та веденим 3 конічними барабанами, обертальний рух ведучого конічного барабана 1 передається веденому конічному барабану 3 та веденому валу 4, на якому він встановлений. Сила притиску паса 5 до ведучого 1 та веденого 3 конічних барабанів забезпечується осьовим переміщенням веденого конічного барабана 3 за допомогою, наприклад, циліндричної пружини (на фіг. 1, 2 не показана). Регулювання швидкості обертання веденого вала 4 досягається переміщенням паса 5 за допомогою відомого механізму керування (на кресленні не показаний). Переміщення паса 5 вправо (згідно з фіг. 1, 2) збільшує частоту обертання веденого вала 4, при переміщенні паса вліво частота обертання веденого вала зменшується. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Варіатор, що містить ведучий конічний барабан, встановлений на ведучому валу, ведений конічний барабан, встановлений на веденому валу, та проміжний елемент, який відрізняється тим, що проміжний елемент виконаний у вигляді плоского паса, що охоплює ведучий та ведений конічні барабани, встановлений з можливістю притиску до останніх. 1 UA 84559 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
