Фрикційний варіатор
Номер патенту: 65620
Опубліковано: 12.12.2011
Формула / Реферат
1. Фрикційний варіатор, що містить ведучий і ведений конічні барабани, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, та замкнений плоский пас, затиснений між конічними барабанами, який відрізняється тим, що замкнений плоский пас додатково обладнаний роликом з ребордами та віссю, на якій він вільно встановлений всередині паса.
2. Фрикційний варіатор за п. 1, який відрізняється тим, що додатково обладнаний пристроєм для регулювання швидкості обертання веденого вала, кінематично з'єднаним з віссю.
Текст

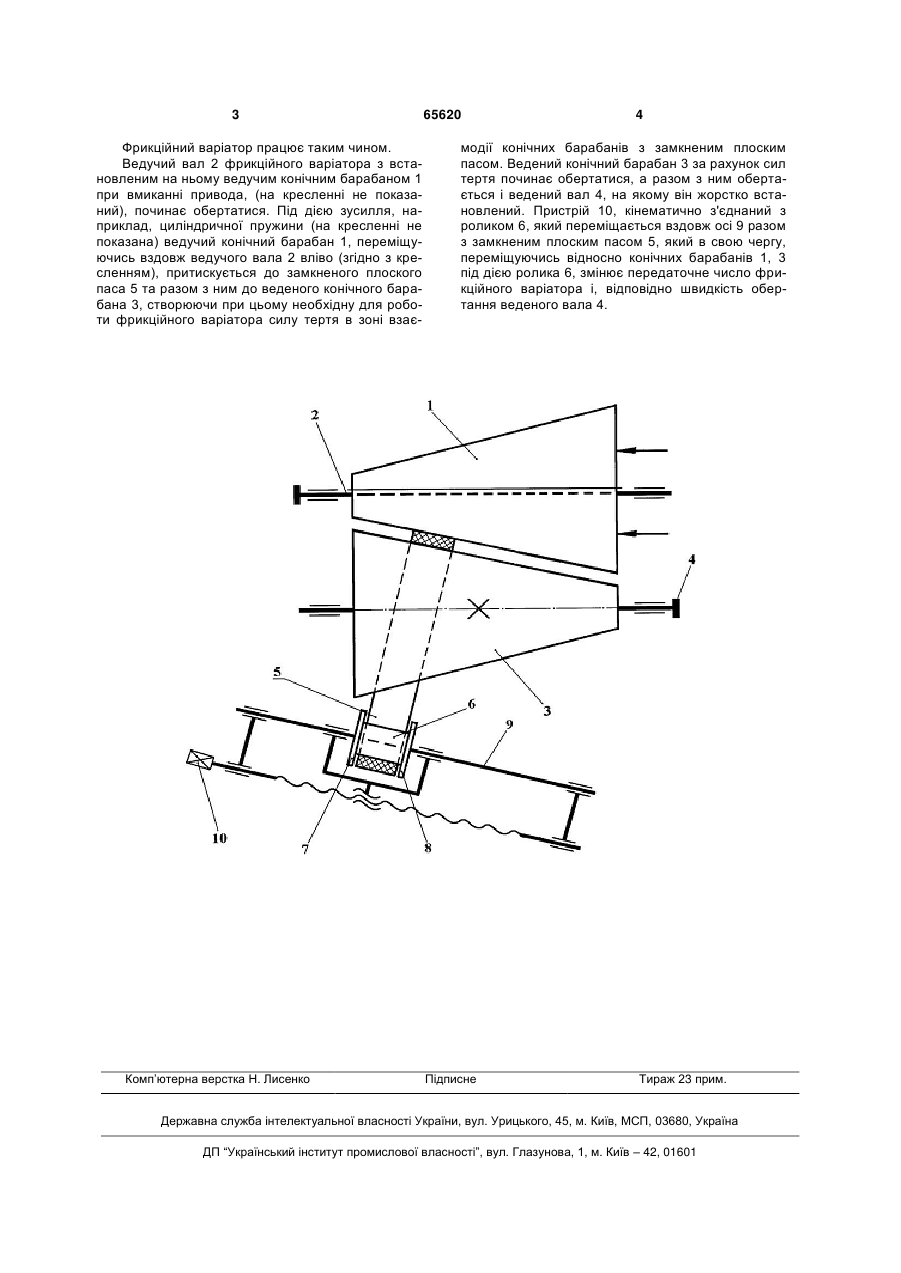

1. Фрикційний варіатор, що містить ведучий і ведений конічні барабани, встановлені відповідно 3 Фрикційний варіатор працює таким чином. Ведучий вал 2 фрикційного варіатора з встановленим на ньому ведучим конічним барабаном 1 при вмиканні привода, (на кресленні не показаний), починає обертатися. Під дією зусилля, наприклад, циліндричної пружини (на кресленні не показана) ведучий конічний барабан 1, переміщуючись вздовж ведучого вала 2 вліво (згідно з кресленням), притискується до замкненого плоского паса 5 та разом з ним до веденого конічного барабана 3, створюючи при цьому необхідну для роботи фрикційного варіатора силу тертя в зоні взає Комп’ютерна верстка Н. Лисенко 65620 4 модії конічних барабанів з замкненим плоским пасом. Ведений конічний барабан 3 за рахунок сил тертя починає обертатися, а разом з ним обертається і ведений вал 4, на якому він жорстко встановлений. Пристрій 10, кінематично з'єднаний з роликом 6, який переміщається вздовж осі 9 разом з замкненим плоским пасом 5, який в свою чергу, переміщуючись відносно конічних барабанів 1, 3 під дією ролика 6, змінює передаточне число фрикційного варіатора і, відповідно швидкість обертання веденого вала 4. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction variator
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюФрикционный вариатор
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 15/12
Мітки: фрикційний, варіатор
