Спосіб розташування вітроустановки між відвалами кар’єрів

Завантажити PDF файл.

Формула / Реферат

Спосіб розташування вітроустановки між відвалами кар'єрів, згідно якого вітрогенератор розташовують між відвалами в кар'єрі для перетворення кінетичної енергії повітряного потоку, обумовленого архітектурними та рельєфними особливостями кар'єрної місцевості, який відрізняється тим, що вітрогенератор монтують між природними відвалами кар'єра та спорудами, які створюють прискорення повітряного потоку завдяки своєму розміщенню, що дозволяє використовувати незадіяну кінетичну енергію діючих повітряних потоків.

Текст

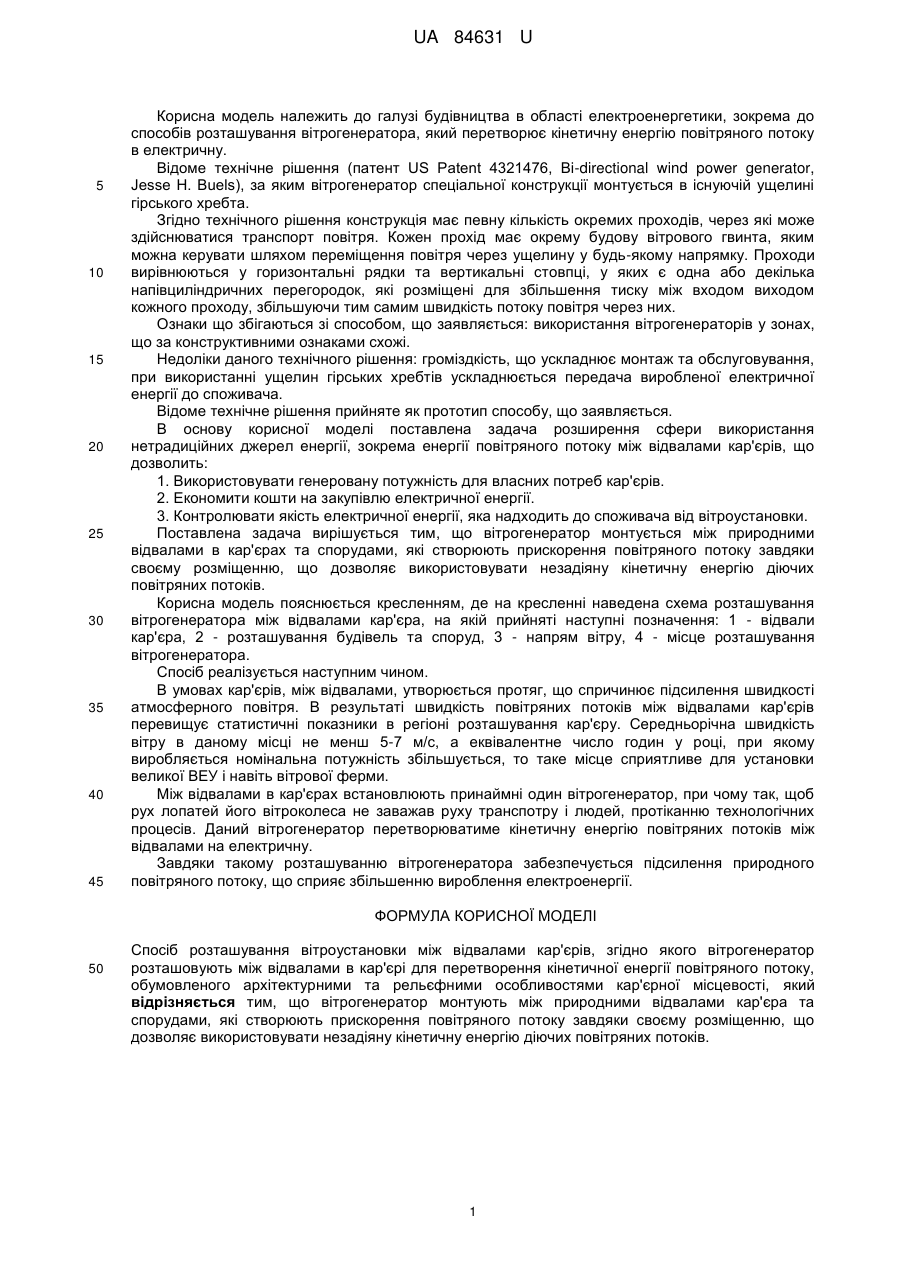

Реферат: Спосіб розташування вітроустановки між відвалами кар'єрів згідно якого вітрогенератор розташовують між відвалами в кар'єрі для перетворення кінетичної енергії повітряного потоку, обумовленого архітектурними та рельєфними особливостями кар'єрної місцевості. Вітрогенератор монтують між природними відвалами кар'єра та спорудами, які створюють прискорення повітряного потоку завдяки своєму розміщенню, що дозволяє використовувати незадіяну кінетичну енергію діючих повітряних потоків. UA 84631 U (54) СПОСІБ РОЗТАШУВАННЯ ВІТРОУСТАНОВКИ МІЖ ВІДВАЛАМИ КАР'ЄРІВ UA 84631 U UA 84631 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва в області електроенергетики, зокрема до способів розташування вітрогенератора, який перетворює кінетичну енергію повітряного потоку в електричну. Відоме технічне рішення (патент US Patent 4321476, Bi-directional wind power generator, Jesse H. Buels), за яким вітрогенератор спеціальної конструкції монтується в існуючій ущелині гірського хребта. Згідно технічного рішення конструкція має певну кількість окремих проходів, через які може здійснюватися транспорт повітря. Кожен прохід має окрему будову вітрового гвинта, яким можна керувати шляхом переміщення повітря через ущелину у будь-якому напрямку. Проходи вирівнюються у горизонтальні рядки та вертикальні стовпці, у яких є одна або декілька напівциліндричних перегородок, які розміщені для збільшення тиску між входом виходом кожного проходу, збільшуючи тим самим швидкість потоку повітря через них. Ознаки що збігаються зі способом, що заявляється: використання вітрогенераторів у зонах, що за конструктивними ознаками схожі. Недоліки даного технічного рішення: громіздкість, що ускладнює монтаж та обслуговування, при використанні ущелин гірських хребтів ускладнюється передача виробленої електричної енергії до споживача. Відоме технічне рішення прийняте як прототип способу, що заявляється. В основу корисної моделі поставлена задача розширення сфери використання нетрадиційних джерел енергії, зокрема енергії повітряного потоку між відвалами кар'єрів, що дозволить: 1. Використовувати генеровану потужність для власних потреб кар'єрів. 2. Економити кошти на закупівлю електричної енергії. 3. Контролювати якість електричної енергії, яка надходить до споживача від вітроустановки. Поставлена задача вирішується тим, що вітрогенератор монтується між природними відвалами в кар'єрах та спорудами, які створюють прискорення повітряного потоку завдяки своєму розміщенню, що дозволяє використовувати незадіяну кінетичну енергію діючих повітряних потоків. Корисна модель пояснюється кресленням, де на кресленні наведена схема розташування вітрогенератора між відвалами кар'єра, на якій прийняті наступні позначення: 1 - відвали кар'єра, 2 - розташування будівель та споруд, 3 - напрям вітру, 4 - місце розташування вітрогенератора. Спосіб реалізується наступним чином. В умовах кар'єрів, між відвалами, утворюється протяг, що спричинює підсилення швидкості атмосферного повітря. В результаті швидкість повітряних потоків між відвалами кар'єрів перевищує статистичні показники в регіоні розташування кар'єру. Середньорічна швидкість вітру в даному місці не менш 5-7 м/с, а еквівалентне число годин у році, при якому виробляється номінальна потужність збільшується, то таке місце сприятливе для установки великої ВЕУ і навіть вітрової ферми. Між відвалами в кар'єрах встановлюють принаймні один вітрогенератор, при чому так, щоб рух лопатей його вітроколеса не заважав руху транспотру і людей, протіканню технологічних процесів. Даний вітрогенератор перетворюватиме кінетичну енергію повітряних потоків між відвалами на електричну. Завдяки такому розташуванню вітрогенератора забезпечується підсилення природного повітряного потоку, що сприяє збільшенню вироблення електроенергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб розташування вітроустановки між відвалами кар'єрів, згідно якого вітрогенератор розташовують між відвалами в кар'єрі для перетворення кінетичної енергії повітряного потоку, обумовленого архітектурними та рельєфними особливостями кар'єрної місцевості, який відрізняється тим, що вітрогенератор монтують між природними відвалами кар'єра та спорудами, які створюють прискорення повітряного потоку завдяки своєму розміщенню, що дозволяє використовувати незадіяну кінетичну енергію діючих повітряних потоків. 1 UA 84631 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680,Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Sinchuk Oleh Mykolaiovych, Boiko Sergii Mykolajovych, Shcherbak Maryna Anatoliivna

Автори російською

Синчук Олег Николаевич, Бойко Сергей Николаевич, Щербак Марина Анатолиевна

МПК / Мітки

МПК: F03D 9/00

Мітки: вітроустановки, спосіб, відвалами, кар'єрів, розташування
