Стенд-кантувач
Номер патенту: 53383
Опубліковано: 11.10.2010
Автори: Задорожня Вікторія Володимирівна, Полянський Олександр Сергійович, Дубінін Євген Олександрович
Формула / Реферат
Стенд-кантувач, що містить встановлені на поперечці дві поздовжні балки, на яких встановлені стійки, змонтовані на стійках траверси, і встановлені в поздовжніх балках висувні опори, а також приводи переміщення поздовжніх балок і повороту траверс, приводи висування опор, два приводи повороту стійок, пов'язані із приводами висування, і механізм блокування приводів повороту стійок, який відрізняється тим, що оснащений компенсуючими пристроями у стійках, які забезпечують зменшення сил, що діють на рухомі частини стенда, полегшуючи керування й підвищуючи надійність роботи.
Текст

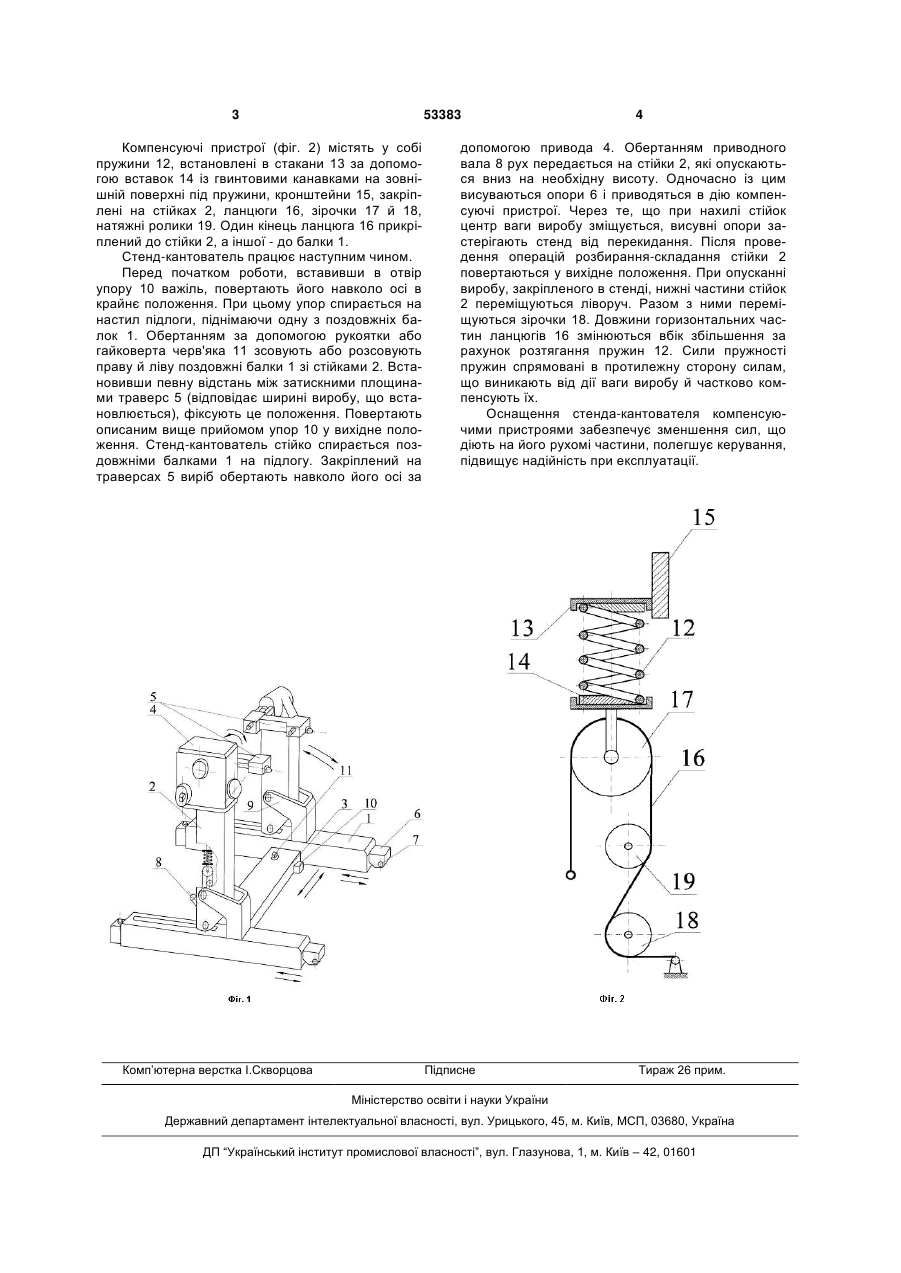

Стенд-кантувач, що містить встановлені на поперечці дві поздовжні балки, на яких встановле 3 53383 Компенсуючі пристрої (фіг. 2) містять у собі пружини 12, встановлені в стакани 13 за допомогою вставок 14 із гвинтовими канавками на зовнішній поверхні під пружини, кронштейни 15, закріплені на стійках 2, ланцюги 16, зірочки 17 й 18, натяжні ролики 19. Один кінець ланцюга 16 прикріплений до стійки 2, а іншої - до балки 1. Стенд-кантователь працює наступним чином. Перед початком роботи, вставивши в отвір упору 10 важіль, повертають його навколо осі в крайнє положення. При цьому упор спирається на настил підлоги, піднімаючи одну з поздовжніх балок 1. Обертанням за допомогою рукоятки або гайковерта черв'яка 11 зсовують або розсовують праву й ліву поздовжні балки 1 зі стійками 2. Встановивши певну відстань між затискними площинами траверс 5 (відповідає ширині виробу, що встановлюється), фіксують це положення. Повертають описаним вище прийомом упор 10 у вихідне положення. Стенд-кантователь стійко спирається поздовжніми балками 1 на підлогу. Закріплений на траверсах 5 виріб обертають навколо його осі за Комп’ютерна верстка І.Скворцова 4 допомогою привода 4. Обертанням приводного вала 8 рух передається на стійки 2, які опускаються вниз на необхідну висоту. Одночасно із цим висуваються опори 6 і приводяться в дію компенсуючі пристрої. Через те, що при нахилі стійок центр ваги виробу зміщується, висувні опори застерігають стенд від перекидання. Після проведення операцій розбирання-складання стійки 2 повертаються у вихідне положення. При опусканні виробу, закріпленого в стенді, нижні частини стійок 2 переміщуються ліворуч. Разом з ними переміщуються зірочки 18. Довжини горизонтальних частин ланцюгів 16 змінюються вбік збільшення за рахунок розтягання пружин 12. Сили пружності пружин спрямовані в протилежну сторону силам, що виникають від дії ваги виробу й частково компенсують їх. Оснащення стенда-кантователя компенсуючими пристроями забезпечує зменшення сил, що діють на його рухомі частини, полегшує керування, підвищує надійність при експлуатації. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
