Кульовий роз’єднувальний кран

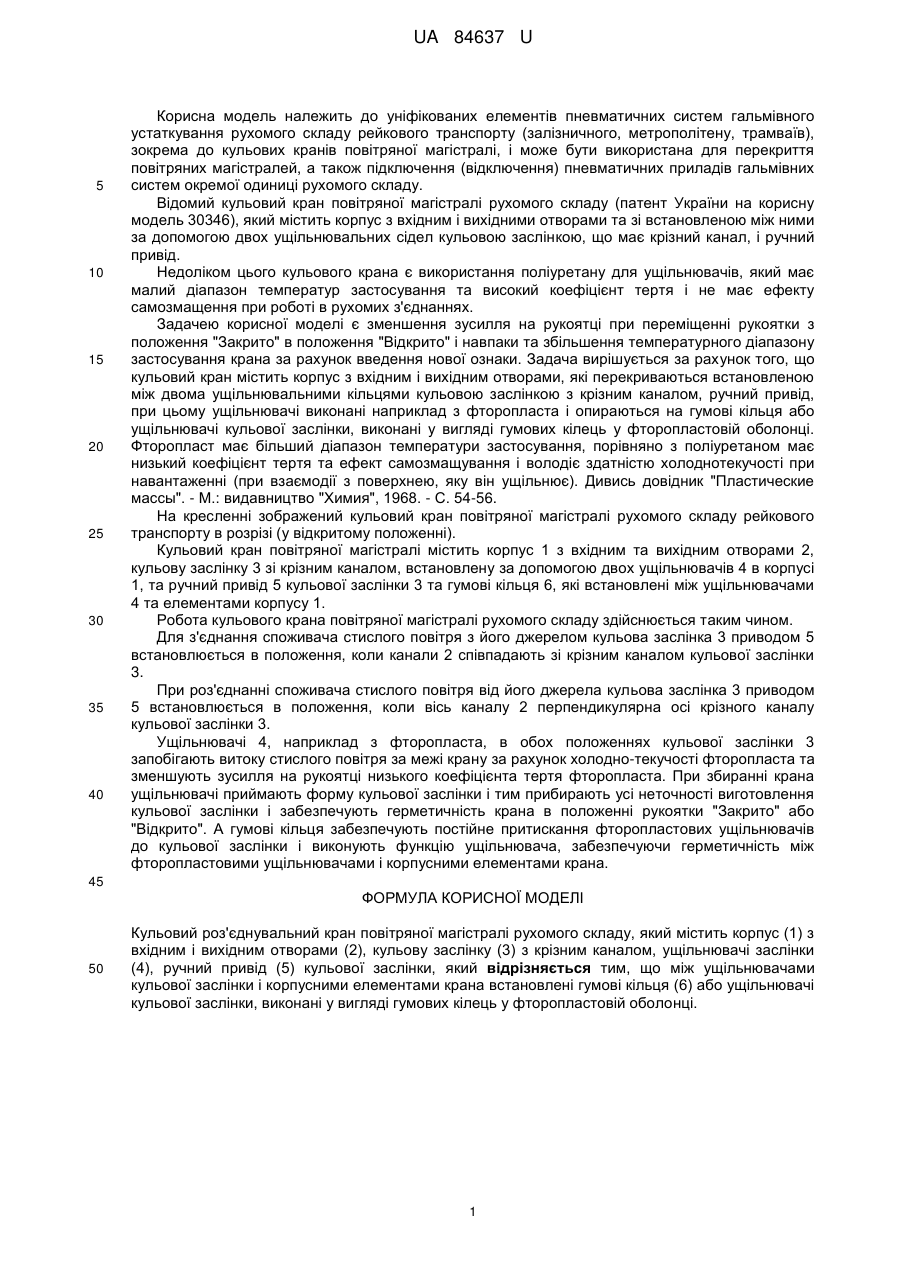

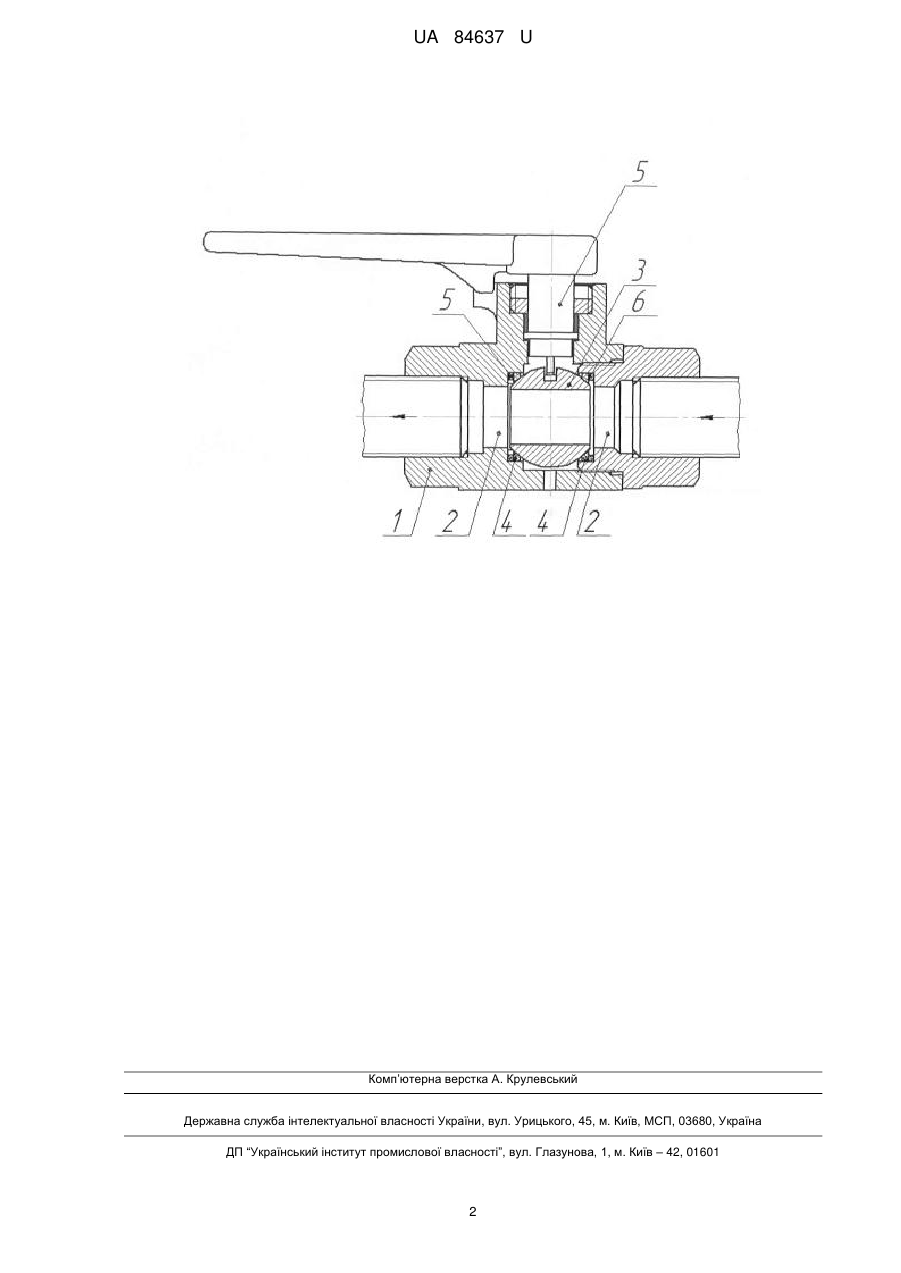

Реферат: UA 84637 U UA 84637 U 5 10 15 20 25 30 35 40 Корисна модель належить до уніфікованих елементів пневматичних систем гальмівного устаткування рухомого складу рейкового транспорту (залізничного, метрополітену, трамваїв), зокрема до кульових кранів повітряної магістралі, і може бути використана для перекриття повітряних магістралей, а також підключення (відключення) пневматичних приладів гальмівних систем окремої одиниці рухомого складу. Відомий кульовий кран повітряної магістралі рухомого складу (патент України на корисну модель 30346), який містить корпус з вхідним і вихідними отворами та зі встановленою між ними за допомогою двох ущільнювальних сідел кульовою заслінкою, що має крізний канал, і ручний привід. Недоліком цього кульового крана є використання поліуретану для ущільнювачів, який має малий діапазон температур застосування та високий коефіцієнт тертя і не має ефекту самозмащення при роботі в рухомих з'єднаннях. Задачею корисної моделі є зменшення зусилля на рукоятці при переміщенні рукоятки з положення "Закрито" в положення "Відкрито" і навпаки та збільшення температурного діапазону застосування крана за рахунок введення нової ознаки. Задача вирішується за рахунок того, що кульовий кран містить корпус з вхідним і вихідним отворами, які перекриваються встановленою між двома ущільнювальними кільцями кульовою заслінкою з крізним каналом, ручний привід, при цьому ущільнювачі виконані наприклад з фторопласта і опираються на гумові кільця або ущільнювачі кульової заслінки, виконані у вигляді гумових кілець у фторопластовій оболонці. Фторопласт має більший діапазон температури застосування, порівняно з поліуретаном має низький коефіцієнт тертя та ефект самозмащування і володіє здатністю холоднотекучості при навантаженні (при взаємодії з поверхнею, яку він ущільнює). Дивись довідник "Пластические массы". - М.: видавництво "Химия", 1968. - С. 54-56. На кресленні зображений кульовий кран повітряної магістралі рухомого складу рейкового транспорту в розрізі (у відкритому положенні). Кульовий кран повітряної магістралі містить корпус 1 з вхідним та вихідним отворами 2, кульову заслінку 3 зі крізним каналом, встановлену за допомогою двох ущільнювачів 4 в корпусі 1, та ручний привід 5 кульової заслінки 3 та гумові кільця 6, які встановлені між ущільнювачами 4 та елементами корпусу 1. Робота кульового крана повітряної магістралі рухомого складу здійснюється таким чином. Для з'єднання споживача стислого повітря з його джерелом кульова заслінка 3 приводом 5 встановлюється в положення, коли канали 2 співпадають зі крізним каналом кульової заслінки 3. При роз'єднанні споживача стислого повітря від його джерела кульова заслінка 3 приводом 5 встановлюється в положення, коли вісь каналу 2 перпендикулярна осі крізного каналу кульової заслінки 3. Ущільнювачі 4, наприклад з фторопласта, в обох положеннях кульової заслінки 3 запобігають витоку стислого повітря за межі крану за рахунок холодно-текучості фторопласта та зменшують зусилля на рукоятці низького коефіцієнта тертя фторопласта. При збиранні крана ущільнювачі приймають форму кульової заслінки і тим прибирають усі неточності виготовлення кульової заслінки і забезпечують герметичність крана в положенні рукоятки "Закрито" або "Відкрито". А гумові кільця забезпечують постійне притискання фторопластових ущільнювачів до кульової заслінки і виконують функцію ущільнювача, забезпечуючи герметичність між фторопластовими ущільнювачами і корпусними елементами крана. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кульовий роз'єднувальний кран повітряної магістралі рухомого складу, який містить корпус (1) з вхідним і вихідним отворами (2), кульову заслінку (3) з крізним каналом, ущільнювачі заслінки (4), ручний привід (5) кульової заслінки, який відрізняється тим, що між ущільнювачами кульової заслінки і корпусними елементами крана встановлені гумові кільця (6) або ущільнювачі кульової заслінки, виконані у вигляді гумових кілець у фторопластовій оболонці. 1 UA 84637 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
