Анкерне стяжне кріплення

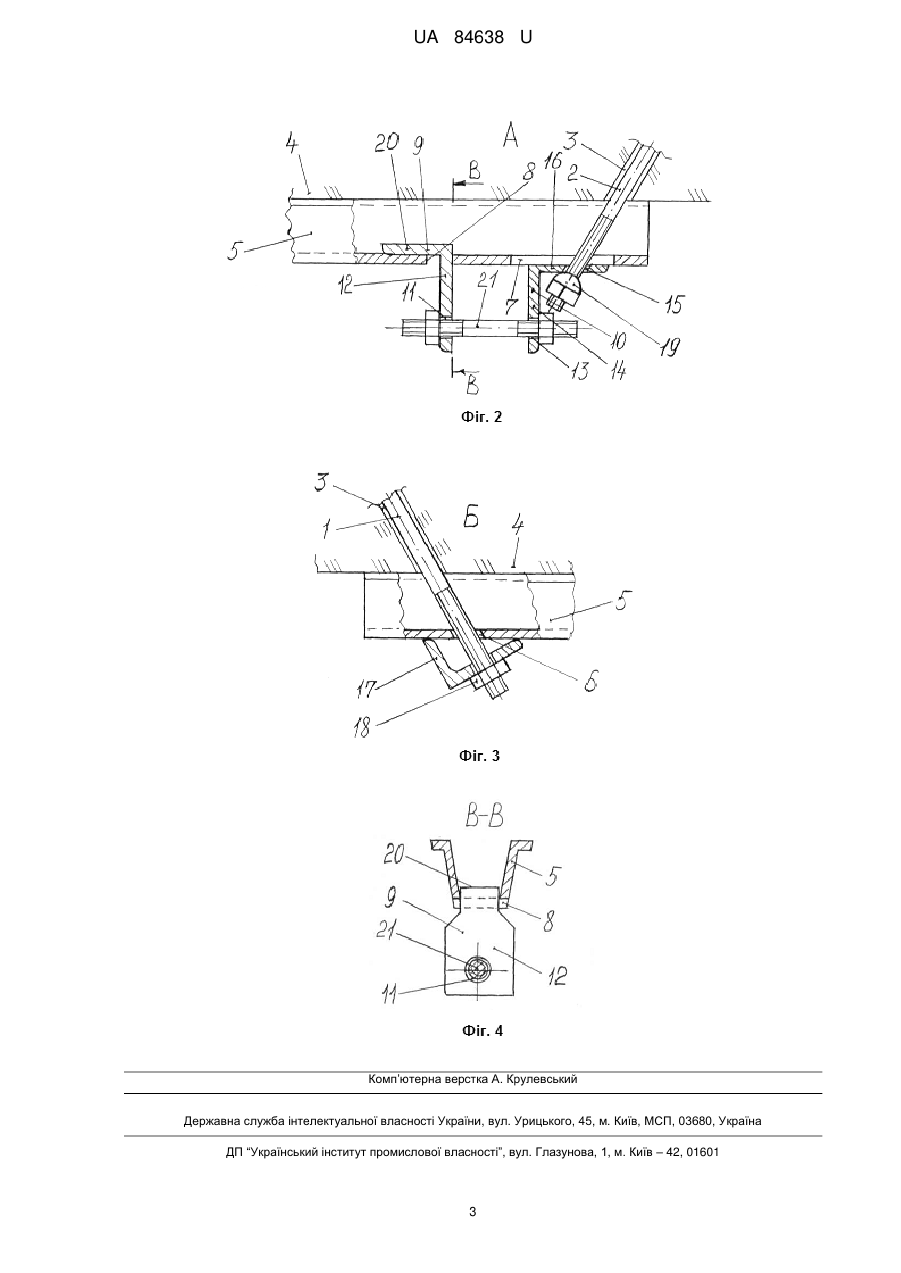

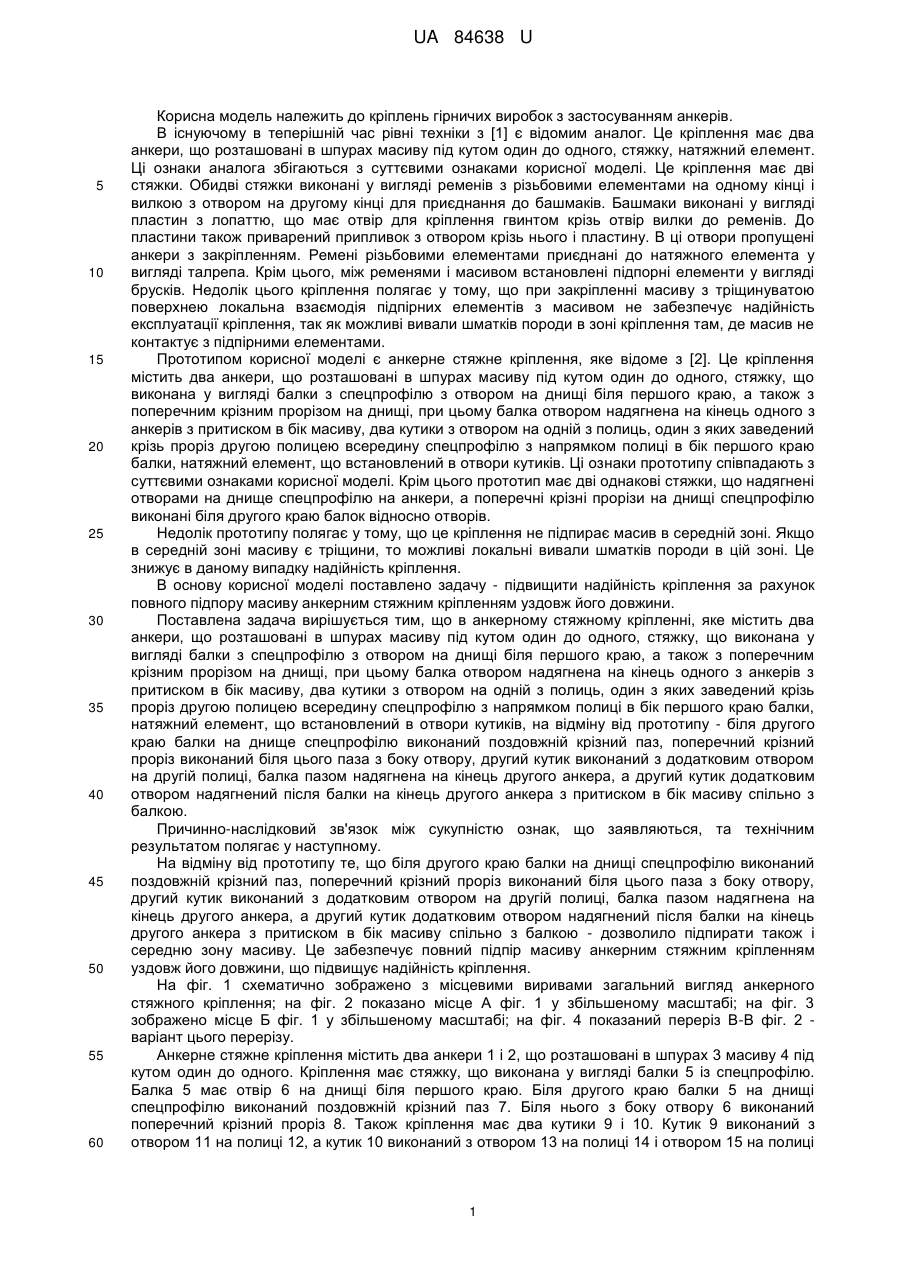

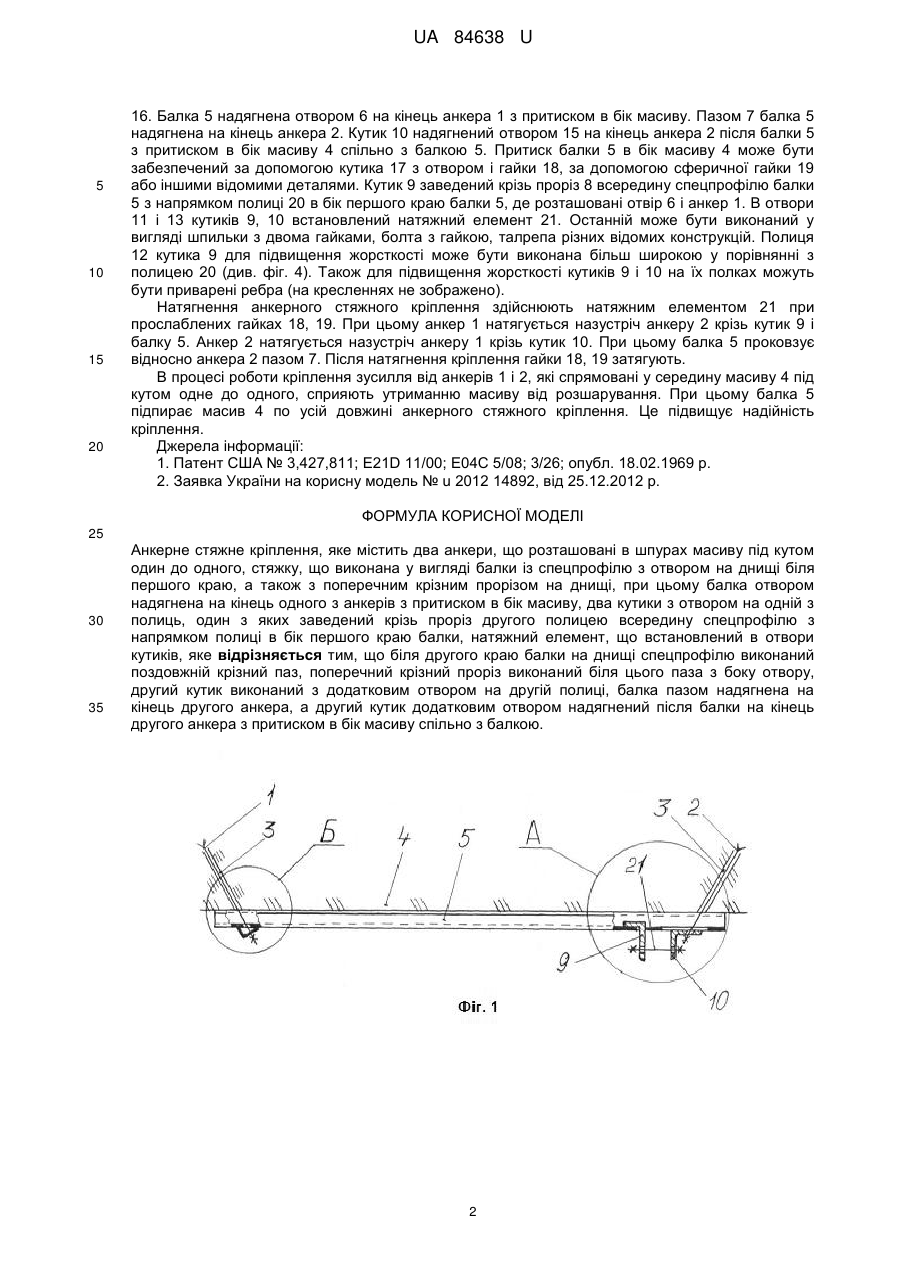

Реферат: Анкерне стяжне кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки із спецпрофілю з отвором на днищі біля першого краю, а також з поперечним крізним прорізом на днищі. Балка отвором надягнена на кінець одного з анкерів з притиском в бік масиву, два кутики з отвором на одній з полиць, один з яких заведений крізь проріз другого полицею всередину спецпрофілю з напрямком полиці в бік першого краю балки, натяжний елемент, що встановлений в отвори кутиків. Біля другого краю балки на днищі спецпрофілю виконаний поздовжній крізний паз, поперечний крізний проріз виконаний біля цього паза з боку отвору, другий кутик виконаний з додатковим отвором на другій полиці, балка пазом надягнена на кінець другого анкера, а другий кутик додатковим отвором надягнений після балки на кінець другого анкера з притиском в бік масиву спільно з балкою. UA 84638 U (12) UA 84638 U UA 84638 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кріплень гірничих виробок з застосуванням анкерів. В існуючому в теперішній час рівні техніки з [1] є відомим аналог. Це кріплення має два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, натяжний елемент. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. Це кріплення має дві стяжки. Обидві стяжки виконані у вигляді ременів з різьбовими елементами на одному кінці і вилкою з отвором на другому кінці для приєднання до башмаків. Башмаки виконані у вигляді пластин з лопаттю, що має отвір для кріплення гвинтом крізь отвір вилки до ременів. До пластини також приварений припливок з отвором крізь нього і пластину. В ці отвори пропущені анкери з закріпленням. Ремені різьбовими елементами приєднані до натяжного елемента у вигляді талрепа. Крім цього, між ременями і масивом встановлені підпорні елементи у вигляді брусків. Недолік цього кріплення полягає у тому, що при закріпленні масиву з тріщинуватою поверхнею локальна взаємодія підпірних елементів з масивом не забезпечує надійність експлуатації кріплення, так як можливі вивали шматків породи в зоні кріплення там, де масив не контактує з підпірними елементами. Прототипом корисної моделі є анкерне стяжне кріплення, яке відоме з [2]. Це кріплення містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки з спецпрофілю з отвором на днищі біля першого краю, а також з поперечним крізним прорізом на днищі, при цьому балка отвором надягнена на кінець одного з анкерів з притиском в бік масиву, два кутики з отвором на одній з полиць, один з яких заведений крізь проріз другою полицею всередину спецпрофілю з напрямком полиці в бік першого краю балки, натяжний елемент, що встановлений в отвори кутиків. Ці ознаки прототипу співпадають з суттєвими ознаками корисної моделі. Крім цього прототип має дві однакові стяжки, що надягнені отворами на днище спецпрофілю на анкери, а поперечні крізні прорізи на днищі спецпрофілю виконані біля другого краю балок відносно отворів. Недолік прототипу полягає у тому, що це кріплення не підпирає масив в середній зоні. Якщо в середній зоні масиву є тріщини, то можливі локальні вивали шматків породи в цій зоні. Це знижує в даному випадку надійність кріплення. В основу корисної моделі поставлено задачу - підвищити надійність кріплення за рахунок повного підпору масиву анкерним стяжним кріпленням уздовж його довжини. Поставлена задача вирішується тим, що в анкерному стяжному кріпленні, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки з спецпрофілю з отвором на днищі біля першого краю, а також з поперечним крізним прорізом на днищі, при цьому балка отвором надягнена на кінець одного з анкерів з притиском в бік масиву, два кутики з отвором на одній з полиць, один з яких заведений крізь проріз другою полицею всередину спецпрофілю з напрямком полиці в бік першого краю балки, натяжний елемент, що встановлений в отвори кутиків, на відміну від прототипу - біля другого краю балки на днище спецпрофілю виконаний поздовжній крізний паз, поперечний крізний проріз виконаний біля цього паза з боку отвору, другий кутик виконаний з додатковим отвором на другій полиці, балка пазом надягнена на кінець другого анкера, а другий кутик додатковим отвором надягнений після балки на кінець другого анкера з притиском в бік масиву спільно з балкою. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у наступному. На відміну від прототипу те, що біля другого краю балки на днищі спецпрофілю виконаний поздовжній крізний паз, поперечний крізний проріз виконаний біля цього паза з боку отвору, другий кутик виконаний з додатковим отвором на другій полиці, балка пазом надягнена на кінець другого анкера, а другий кутик додатковим отвором надягнений після балки на кінець другого анкера з притиском в бік масиву спільно з балкою - дозволило підпирати також і середню зону масиву. Це забезпечує повний підпір масиву анкерним стяжним кріпленням уздовж його довжини, що підвищує надійність кріплення. На фіг. 1 схематично зображено з місцевими виривами загальний вигляд анкерного стяжного кріплення; на фіг. 2 показано місце А фіг. 1 у збільшеному масштабі; на фіг. 3 зображено місце Б фіг. 1 у збільшеному масштабі; на фіг. 4 показаний переріз В-В фіг. 2 варіант цього перерізу. Анкерне стяжне кріплення містить два анкери 1 і 2, що розташовані в шпурах 3 масиву 4 під кутом один до одного. Кріплення має стяжку, що виконана у вигляді балки 5 із спецпрофілю. Балка 5 має отвір 6 на днищі біля першого краю. Біля другого краю балки 5 на днищі спецпрофілю виконаний поздовжній крізний паз 7. Біля нього з боку отвору 6 виконаний поперечний крізний проріз 8. Також кріплення має два кутики 9 і 10. Кутик 9 виконаний з отвором 11 на полиці 12, а кутик 10 виконаний з отвором 13 на полиці 14 і отвором 15 на полиці 1 UA 84638 U 5 10 15 20 16. Балка 5 надягнена отвором 6 на кінець анкера 1 з притиском в бік масиву. Пазом 7 балка 5 надягнена на кінець анкера 2. Кутик 10 надягнений отвором 15 на кінець анкера 2 після балки 5 з притиском в бік масиву 4 спільно з балкою 5. Притиск балки 5 в бік масиву 4 може бути забезпечений за допомогою кутика 17 з отвором і гайки 18, за допомогою сферичної гайки 19 або іншими відомими деталями. Кутик 9 заведений крізь проріз 8 всередину спецпрофілю балки 5 з напрямком полиці 20 в бік першого краю балки 5, де розташовані отвір 6 і анкер 1. В отвори 11 і 13 кутиків 9, 10 встановлений натяжний елемент 21. Останній може бути виконаний у вигляді шпильки з двома гайками, болта з гайкою, талрепа різних відомих конструкцій. Полиця 12 кутика 9 для підвищення жорсткості може бути виконана більш широкою у порівнянні з полицею 20 (див. фіг. 4). Також для підвищення жорсткості кутиків 9 і 10 на їх полках можуть бути приварені ребра (на кресленнях не зображено). Натягнення анкерного стяжного кріплення здійснюють натяжним елементом 21 при прослаблених гайках 18, 19. При цьому анкер 1 натягується назустріч анкеру 2 крізь кутик 9 і балку 5. Анкер 2 натягується назустріч анкеру 1 крізь кутик 10. При цьому балка 5 проковзує відносно анкера 2 пазом 7. Після натягнення кріплення гайки 18, 19 затягують. В процесі роботи кріплення зусилля від анкерів 1 і 2, які спрямовані у середину масиву 4 під кутом одне до одного, сприяють утриманню масиву від розшарування. При цьому балка 5 підпирає масив 4 по усій довжині анкерного стяжного кріплення. Це підвищує надійність кріплення. Джерела інформації: 1. Патент США № 3,427,811; E21D 11/00; Е04C 5/08; 3/26; опубл. 18.02.1969 р. 2. Заявка України на корисну модель № u 2012 14892, від 25.12.2012 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Анкерне стяжне кріплення, яке містить два анкери, що розташовані в шпурах масиву під кутом один до одного, стяжку, що виконана у вигляді балки із спецпрофілю з отвором на днищі біля першого краю, а також з поперечним крізним прорізом на днищі, при цьому балка отвором надягнена на кінець одного з анкерів з притиском в бік масиву, два кутики з отвором на одній з полиць, один з яких заведений крізь проріз другого полицею всередину спецпрофілю з напрямком полиці в бік першого краю балки, натяжний елемент, що встановлений в отвори кутиків, яке відрізняється тим, що біля другого краю балки на днищі спецпрофілю виконаний поздовжній крізний паз, поперечний крізний проріз виконаний біля цього паза з боку отвору, другий кутик виконаний з додатковим отвором на другій полиці, балка пазом надягнена на кінець другого анкера, а другий кутик додатковим отвором надягнений після балки на кінець другого анкера з притиском в бік масиву спільно з балкою. 2 UA 84638 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
