Гідровлічний фільтр

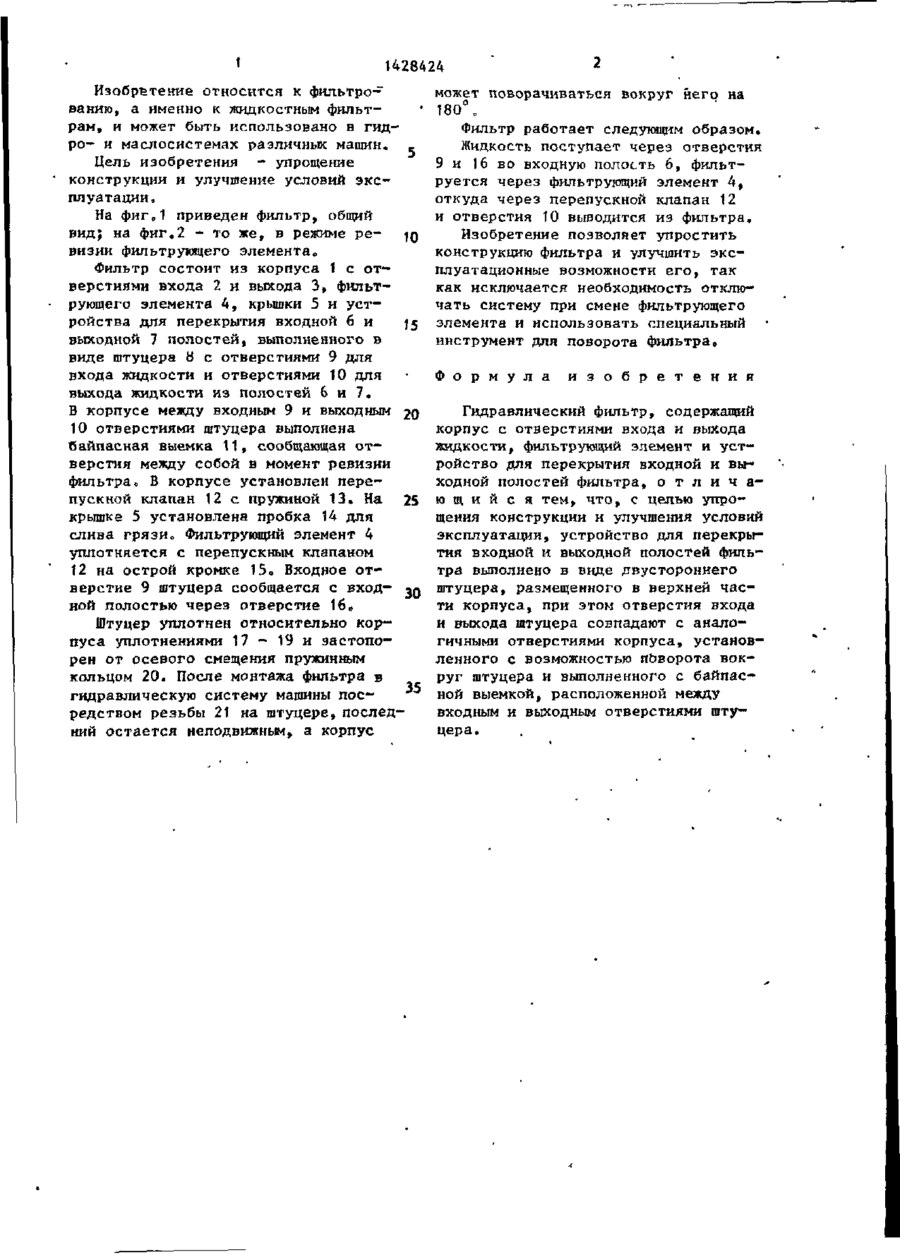

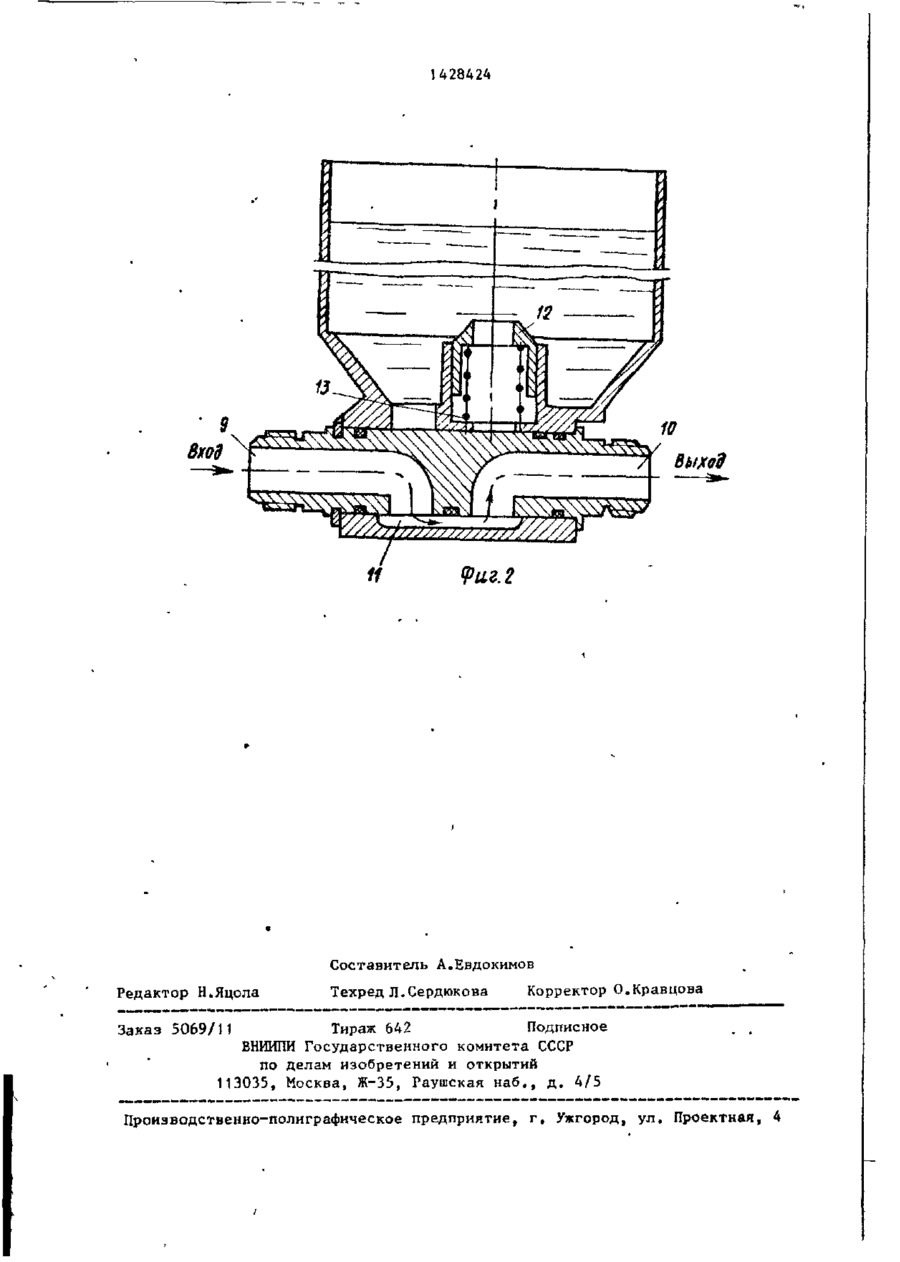

Изобретение относится к фильтрованию, а именно к жидкостном фильтрам и может быть использовано в гидро- и маслосистемах различных машин. Цель изобретения - упрощение конструкции и улучшение условий эксплуатации. Фильтр состоит из корпуса 1 с отверстиями входа 2 и выхода 3, фильтрующего элемента 4, крышки 5 и устройства для перекрытия входной 6 и выходной 7 полостей, выполненного в виде двустороннего штуцера 8 с отверстиями 9 и 10 для входа и выхода жидкости соответственно,, В корпусе между отверстиями 9 и 10 выполнена байпасная выемка 11 для соединения отверстий в момент ревизии фильтра. Корпус установлен с возможностью поворота на 180 вокруг штуцера* 2 ил. 18 тд (Л оо Фиг? РіїїФ-JC t 1428424 Изобретение относится к фильтрованию, а именно к жидкостным фильтрам, и может быть использовано в гидро- и маслосистемах различных машин. Цель изобретения - упрощение конструкции и улучшение условий эксплуатации. На фиг Р 1 приведен фильтр, общий вид; на фиг.2 - то же, в режиме ре10 визии фильтрующего элемента,, Фильтр состоит из корпуса 1 с отверстиями входа 2 и выхода 3» фильтрующего элемента 4, крышки 5 и устройства для перекрытия входной 6 и 15 выходной 7 полостей, выполненного в виде штуцера В с отверстиями 9 для входа жидкости и отверстиями 10 для выхода жидкости из полостей 6 и 7. В корпусе между входным 9 и выходным 20 10 отверстиями штуцера выполнена байпасная выемка 11, сообщающая отверстия между собой в момент ревизии фильтра« В корпусе установлен перепускной клапан 12 с пружиной 13. На 25 крышке 5 установлена пробка 14 для слива грязИо Фильтрующий элемент 4 уплотняется с перепускным клапаном 12 на острой кромке 15 в Входное отверстие 9 штуцера сообщается с вход30 ной полостью через отверстие 16 0 может поворачиваться вокруг него на 180°. Фильтр работает следующим образом. Жидкость поступает через отверстия 9 и 16 во входную полость 6, фильтруется через фильтрующий элемент 4, откуда через перепускной клапан 12 и отверстия 10 выводится из фильтра. Изобретение позволяет упростить конструкцию фильтра и улучшить эксплуатационные возможности его, так как исключается необходимость отключать систему при смене фильтрующего элемента и использовать специальный инструмент для поворота фильтра. Ф о р м у л а и з о б р е т е н и я Гидравлический фильтр, содержащий корпус с отверстиями входа и выхода жидкости, фильтрующий элемент и устройство для перекрытия входной и выходной полостей фильтра, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и улучшения условий эксплуатации, устройство для перекрытия входной и выходной полостей фильтра выполнено в виде двустороннего штуцера, размещенного в верхней части корпуса, при этом отверстия входа и выхода штуцера совпадают с аналоШтуцер уплотнен относительно коргичными отверстиями корпуса, установпуса уплотнениями 17 - 19 и застополенного с возможностью поворота вокрен от осевого смещения пружинным руг штуцера и выполненного с байпаскольцом 20, После монтажа фильтра в 35 ной выемкой, расположенной между гидравлическую систему машины посвходным и выходным отверстиями штуредством резьбы 21 на штуцере» последцера. ний остается неподвижным, а корпус 1428424 Фиг.2 Составитель А.Евдокимов Редактор Н.Яцола Техред Л.Сердюкова Корректор 0.Кравцова Тираж 642 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. А/5 Заказ 5069/11 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
