Спосіб улаштування розширеної п’яти у забивній залізобетонній палі

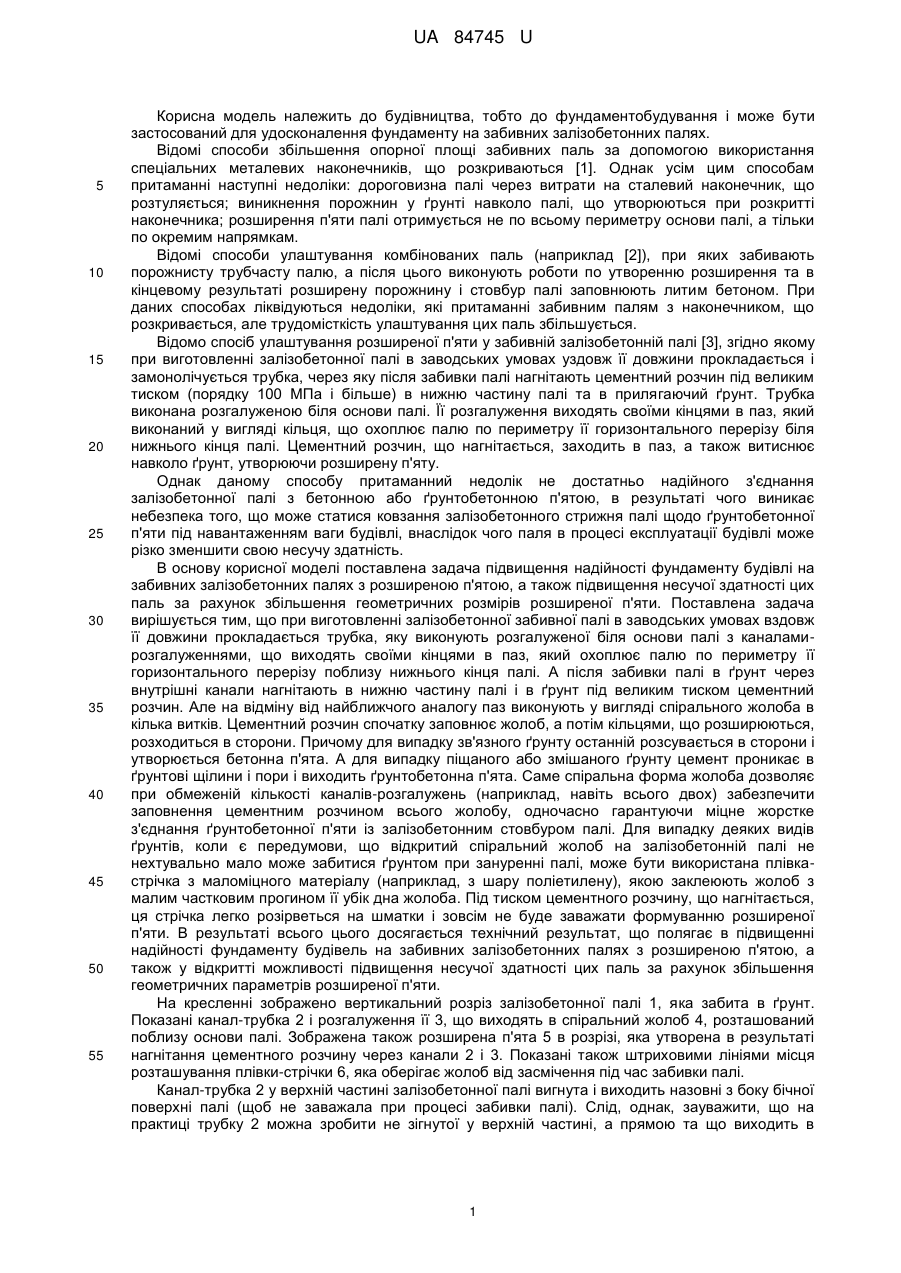

Реферат: UA 84745 U UA 84745 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, тобто до фундаментобудування і може бути застосований для удосконалення фундаменту на забивних залізобетонних палях. Відомі способи збільшення опорної площі забивних паль за допомогою використання спеціальних металевих наконечників, що розкриваються [1]. Однак усім цим способам притаманні наступні недоліки: дороговизна палі через витрати на сталевий наконечник, що розтуляється; виникнення порожнин у ґрунті навколо палі, що утворюються при розкритті наконечника; розширення п'яти палі отримується не по всьому периметру основи палі, а тільки по окремим напрямкам. Відомі способи улаштування комбінованих паль (наприклад [2]), при яких забивають порожнисту трубчасту палю, а після цього виконують роботи по утворенню розширення та в кінцевому результаті розширену порожнину і стовбур палі заповнюють литим бетоном. При даних способах ліквідуються недоліки, які притаманні забивним палям з наконечником, що розкривається, але трудомісткість улаштування цих паль збільшується. Відомо спосіб улаштування розширеної п'яти у забивній залізобетонній палі [3], згідно якому при виготовленні залізобетонної палі в заводських умовах уздовж її довжини прокладається і замонолічується трубка, через яку після забивки палі нагнітають цементний розчин під великим тиском (порядку 100 МПа і більше) в нижню частину палі та в прилягаючий ґрунт. Трубка виконана розгалуженою біля основи палі. Її розгалуження виходять своїми кінцями в паз, який виконаний у вигляді кільця, що охоплює палю по периметру її горизонтального перерізу біля нижнього кінця палі. Цементний розчин, що нагнітається, заходить в паз, а також витиснює навколо ґрунт, утворюючи розширену п'яту. Однак даному способу притаманний недолік не достатньо надійного з'єднання залізобетонної палі з бетонною або ґрунтобетонною п'ятою, в результаті чого виникає небезпека того, що може статися ковзання залізобетонного стрижня палі щодо ґрунтобетонної п'яти під навантаженням ваги будівлі, внаслідок чого паля в процесі експлуатації будівлі може різко зменшити свою несучу здатність. В основу корисної моделі поставлена задача підвищення надійності фундаменту будівлі на забивних залізобетонних палях з розширеною п'ятою, а також підвищення несучої здатності цих паль за рахунок збільшення геометричних розмірів розширеної п'яти. Поставлена задача вирішується тим, що при виготовленні залізобетонної забивної палі в заводських умовах вздовж її довжини прокладається трубка, яку виконують розгалуженої біля основи палі з каналамирозгалуженнями, що виходять своїми кінцями в паз, який охоплює палю по периметру її горизонтального перерізу поблизу нижнього кінця палі. А після забивки палі в ґрунт через внутрішні канали нагнітають в нижню частину палі і в ґрунт під великим тиском цементний розчин. Але на відміну від найближчого аналогу паз виконують у вигляді спірального жолоба в кілька витків. Цементний розчин спочатку заповнює жолоб, а потім кільцями, що розширюються, розходиться в сторони. Причому для випадку зв'язного ґрунту останній розсувається в сторони і утворюється бетонна п'ята. А для випадку піщаного або змішаного ґрунту цемент проникає в ґрунтові щілини і пори і виходить ґрунтобетонна п'ята. Саме спіральна форма жолоба дозволяє при обмеженій кількості каналів-розгалужень (наприклад, навіть всього двох) забезпечити заповнення цементним розчином всього жолобу, одночасно гарантуючи міцне жорстке з'єднання ґрунтобетонної п'яти із залізобетонним стовбуром палі. Для випадку деяких видів ґрунтів, коли є передумови, що відкритий спіральний жолоб на залізобетонній палі не нехтувально мало може забитися ґрунтом при зануренні палі, може бути використана плівкастрічка з маломіцного матеріалу (наприклад, з шару поліетилену), якою заклеюють жолоб з малим частковим прогином її убік дна жолоба. Під тиском цементного розчину, що нагнітається, ця стрічка легко розірветься на шматки і зовсім не буде заважати формуванню розширеної п'яти. В результаті всього цього досягається технічний результат, що полягає в підвищенні надійності фундаменту будівель на забивних залізобетонних палях з розширеною п'ятою, а також у відкритті можливості підвищення несучої здатності цих паль за рахунок збільшення геометричних параметрів розширеної п'яти. На кресленні зображено вертикальний розріз залізобетонної палі 1, яка забита в ґрунт. Показані канал-трубка 2 і розгалуження її 3, що виходятьв спіральний жолоб 4, розташований поблизу основи палі. Зображена також розширена п'ята 5 в розрізі, яка утворена в результаті нагнітання цементного розчину через канали 2 і 3. Показані також штриховими лініями місця розташування плівки-стрічки 6, яка оберігає жолоб від засмічення під час забивки палі. Канал-трубка 2 у верхній частині залізобетонної палі вигнута і виходить назовні з боку бічної поверхні палі (щоб не заважала при процесі забивки палі). Слід, однак, зауважити, що на практиці трубку 2 можна зробити не зігнутої у верхній частині, а прямою та що виходить в 1 UA 84745 U 5 10 15 невеликий отвір у верхньому торці палі, діаметр якого більше, ніж діаметр трубки 2. Каналіврозгалужень 3 може бути виконано не менше двох. Пропоновані забивні палі з розширеною п'ятою можуть бути застосовані для найрізноманітніших варіантів і типів ґрунтів. Даний спосіб улаштування розширеної п'яти у забивній залізобетонній палі в порівнянні з найближчим аналогом дозволяє значно підвищити надійність фундаменту будівлі на таких палях, а також підвищити несучу їх здатність за рахунок збільшення геометричних параметрів розширеної п'яти. Джерела інформації: 1. Сваи и свайные фундаменты (справочное пособие). Н.С. Метелюк, Г.Ф. Шишков, А.Б. Соловьева, В.В. Грузинцев. - К.: "Будівельник", 1977.-256 с. (на стор. 32). 2. Патент № 23 825А Україна, МПК 6 Е 02 D 7/00. Спосіб улаштування палі з променевою п'ятою. / П.А. Донченко, С.П. Пряник. - № 97052139; Заявл. 08.05.97; Опубл. 31.08.98, Бюл. № 4.-3 с. 3. Патент №61322А Україна; МПК 6 Е 02 D 5/22. Спосіб улаштування розширеної п'яти у забивній залізобетонній палі. / П.А. Донченко, С.П. Пряник. - № 20021210782; Заявл. 29.12.2002; Опубл. 17.11.2003, Бюл. № 11.-3с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб улаштування розширеної п'яти у забивній залізобетонній палі, який полягає в тому, що при виготовленні палі в заводських умовах уздовж її довжини прокладається трубка, яку виконують розгалуженою біля основи палі з каналами-розгалуженнями, що виходять своїми кінцями в паз, який охоплює палю по периметру її горизонтального перерізу біля нижнього кінця палі, а після забивки палі у ґрунт через внутрішні канали нагнітають в нижню частину палі та в ґрунт під великим тиском цементний розчин, який відрізняється тим, що паз виконують у вигляді спірального жолоба у кілька витків, який заклеюють перед забиванням палі стрічкоюплівкою з маломіцного матеріалу з малим частковим прогином її убік дна жолоба. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
