Гідравличний фільтр

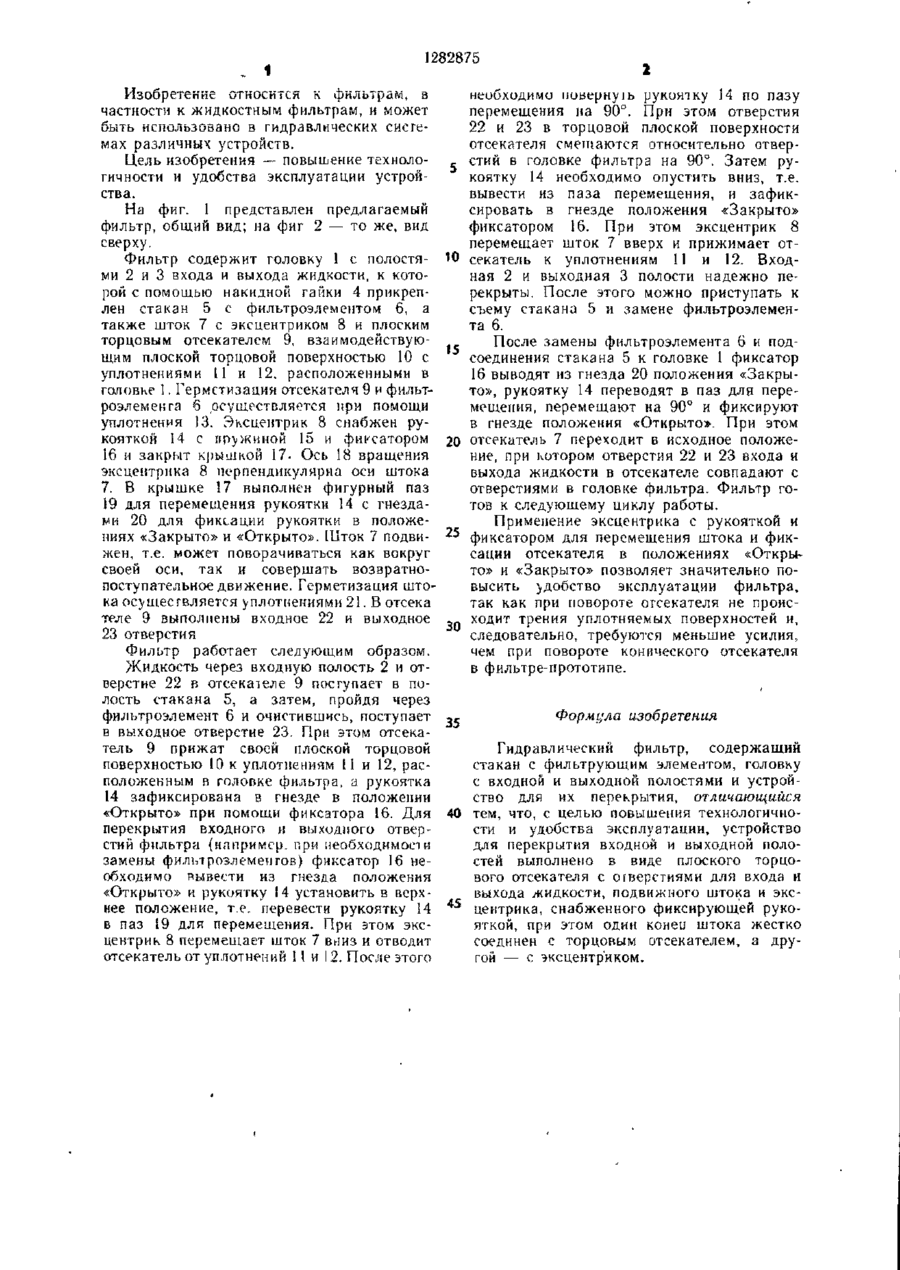

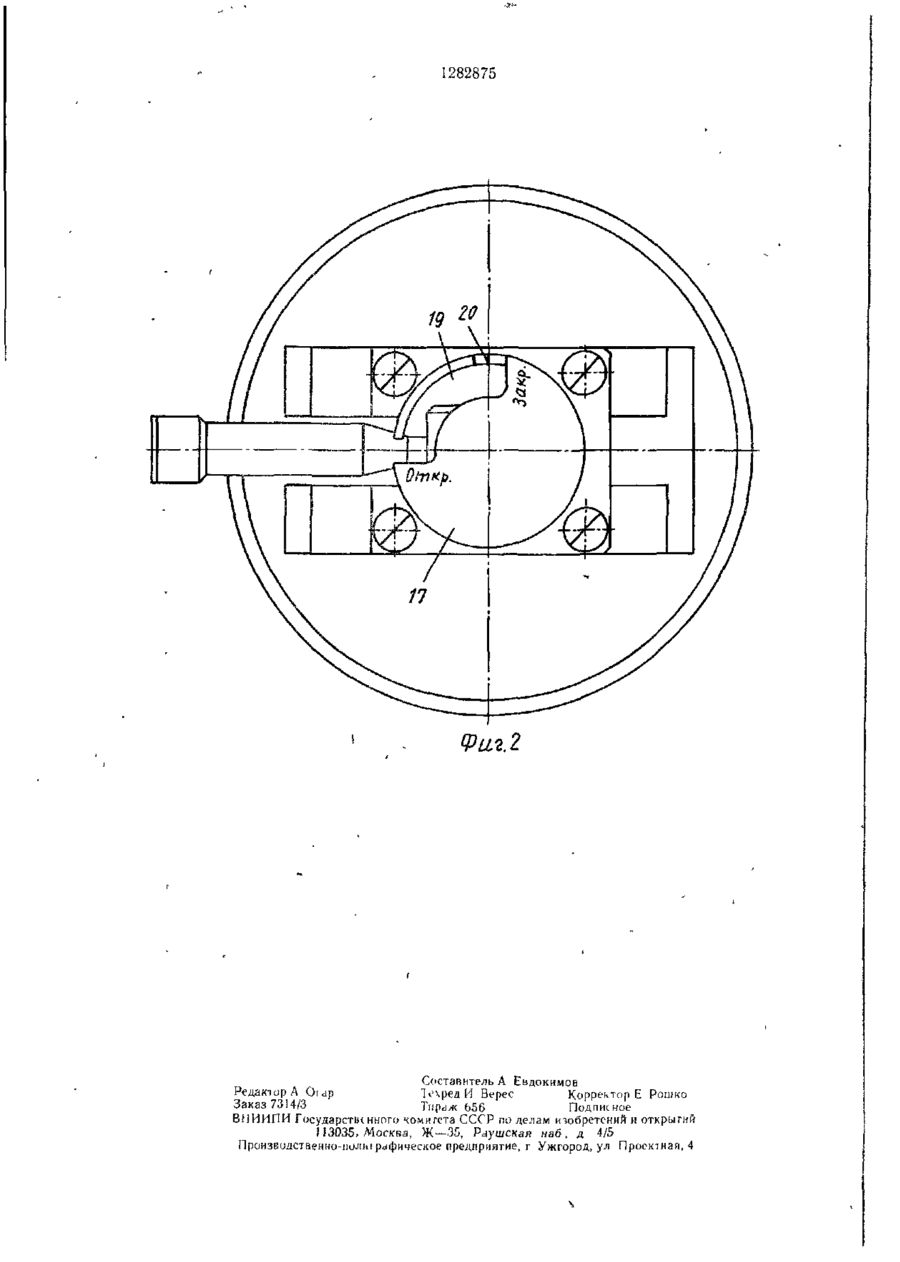

Изобретение относится к области фильтрования, а именно к жидкостным фильтрам, и может быть использовано для очистки і идравлических жидкостей различ ных устройств Цель — повышение технологичности и удобства эксплуатации фичьт ра Фильтр состоит из головки 1, стакана 5, фильтроэлемента 6 и устройства для пере крытия входной 2 и выходной 3 полостей, включающего плоский торцовый отсекатель 9, жестко соединенный со штоком 7, на верхнем конце которого установлен JKCUOHT рик 8 с рукояткой 14 Для перекрышя входной и выходной полостей рукоятку 14 of жимают вверх, при этом эксцентрик nept мещает шток вниз и отжимает отсекатель ° от уплотнений 11 и 12 Поворотом рукоятки на 90° смещают отверстия 22 и 23 и вновь прижимают отсекатель 9 к уплотнениям поворотом эксцентрика После замены фи іьгроэлемента рукоятку переводят в исходное положение 2 ил с 1 1282875 Изобретение относится к фильтрам, а частности к жидкостным фильтрам, и может быть использовано в гидравлических системах различных устройств. Цель изобретения — повышение технологичности и удобства эксплуатации устройства. На фиг. 1 представлен предлагаемый фильтр, общий вид; на фиг 2 — то же, вид сверху. Фильтр содержит головку 1 с полостями 2 и 3 входа и выхода жидкости, к которой с помощью накидной гайки 4 прикреплен стакан 5 с фильтроэлементом б, а также шток 7 с эксцентриком 8 и плоским торцовым отсекателем 9, взаимодействующим плоской торцовой поверхностью 10 с уплотнениями 11 и 12. расположенными в головке 1. Герметизации отсекателя 9 и фильтроэлеменга 6 осуществляется при помощи уплотнения 13. Эксцентрик 8 снабжен рукояткой 14 с пружиной 15 и фиксатором 16 и закрыт крышкой 17. Ось 18 вращения эксцентрика 8 перпендикулярна оси штока 7. В крышке 17 выполнен фигурный паз 19 для перемещения рукоятки 14 с гнездами 20 для фиксации рукоятки в положениях «Закрыто» и «Открыто». Шток 7 подвижен, т.е. может поворачиваться как вокруг своей оси, так и совершать возвратнопоступательное движение. Герметизация штока осуществляется уплотнениями 21. В отсека теле 9 выполнены входное 22 и выходное 23 отверстия Фильтр работает следующим образом. Жидкость через входную полость 2 и отверстие 22 в отсекателе 9 поступает в полость стакана 5, а затем, пройдя через фильтроэлемент 6 и очистившись, поступает в выходное отверстие 23. При этом отсекатель 9 прижат своей плоской торцовой поверхностью 10 к уплотнениям II и 12, расположенным в головке фильтра, а рукоятка 14 зафиксирована в гнезде в положении «Открыто» при помощи фиксатора 16. Для 10 15 20 25 30 35 неооходимо поверну І ь рукои'іку ]^ по пазу перемещения на 90°. При этом отверстия 22 и 23 в торцовой плоской поверхности отсекателя смешаются относительно отверстий в головке фильтра на 90°. Затем рукоятку 14 необходимо опустить вниз, т.е. вывести из паза перемещения, и зафиксировать в гнезде положения «Закрыто» фиксатором 16. При этом эксцентрик 8 перемещает шток 7 вверх и прижимает отсекатель к уплотнениям 11 и 12. Входная 2 и выходная 3 полости надежно перекрыты. После этого можно приступать к съему стакана 5 и замене фильтроэлемента 6. После замены фильтроэлемента 6 и подсоединения стакана 5 к головке 1 фиксатор 16 выводят из гнезда 20 положения «Закрыто», рукоятку 14 переводят в паз для перемещения, перемещают на 90° и фиксируют в гнезде положения «Открыто». При этом отсекатель 7 переходит в исходное положение, при котором отверстия 22 и 23 входа и выхода жидкости в отсекателе совпадают с отверстиями в головке фильтра. Фильтр готов к следующему циклу работы. Применение эксцентрика с рукояткой и фиксатором для перемещения штока и фиксации отсекателя в положениях «Открыто» и «Закрыто» позволяет значительно повысить удобство эксплуатации фильтра, так как при повороте отсекателя не происходит трения уплотняемых поверхностей и, следовательно, требуются меньшие усилия, чем при повороте конического отсекателя в фильтре-прототипе. Формула изобретения Гидравлический фильтр, содержащий стакан с фильтрующим элементом, головку с входной и выходной полостями и устройство для их перекрытия, отличающийся 40 тем, что, с целью повышения технологичности и удобства эксплуатации, устройство перекрытия входного и выходного отвердля перекрытия входной и выходной полостий фильтра {например, при необходимости стей выполнено в виде плоского торцозамены филырозлеменгов) фиксатор 16 невого отсекателя с оіверстиями для входа и обходимо вывести из гнезда положения выхода жидкости, подвижного штока и экс«Открыто» и рукоятку 14 установить в верх45 цеитрика, снабженного фиксирующей руконее положение, т.е. перевести рукоятку І4 яткой, при этом один конеи штока жестко в паз 19 для перемещения. При этом экссоединен с торцовым отсекателем, а друцентрик 8 перемещает шток 7 вниз и отводит гой — с эксцентриком. отсекатель от уплотнений 11 и 12. После этого 1282875 Составитель А Евдокимов Редактор А Оыр If чред И Верес Корректор Е Рошко Заказ 7314/3 Тирам 656 Подписное ВПИИПИ Государственного чомигс-та СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб , д 4/5 Праизводственно-ііолиір
