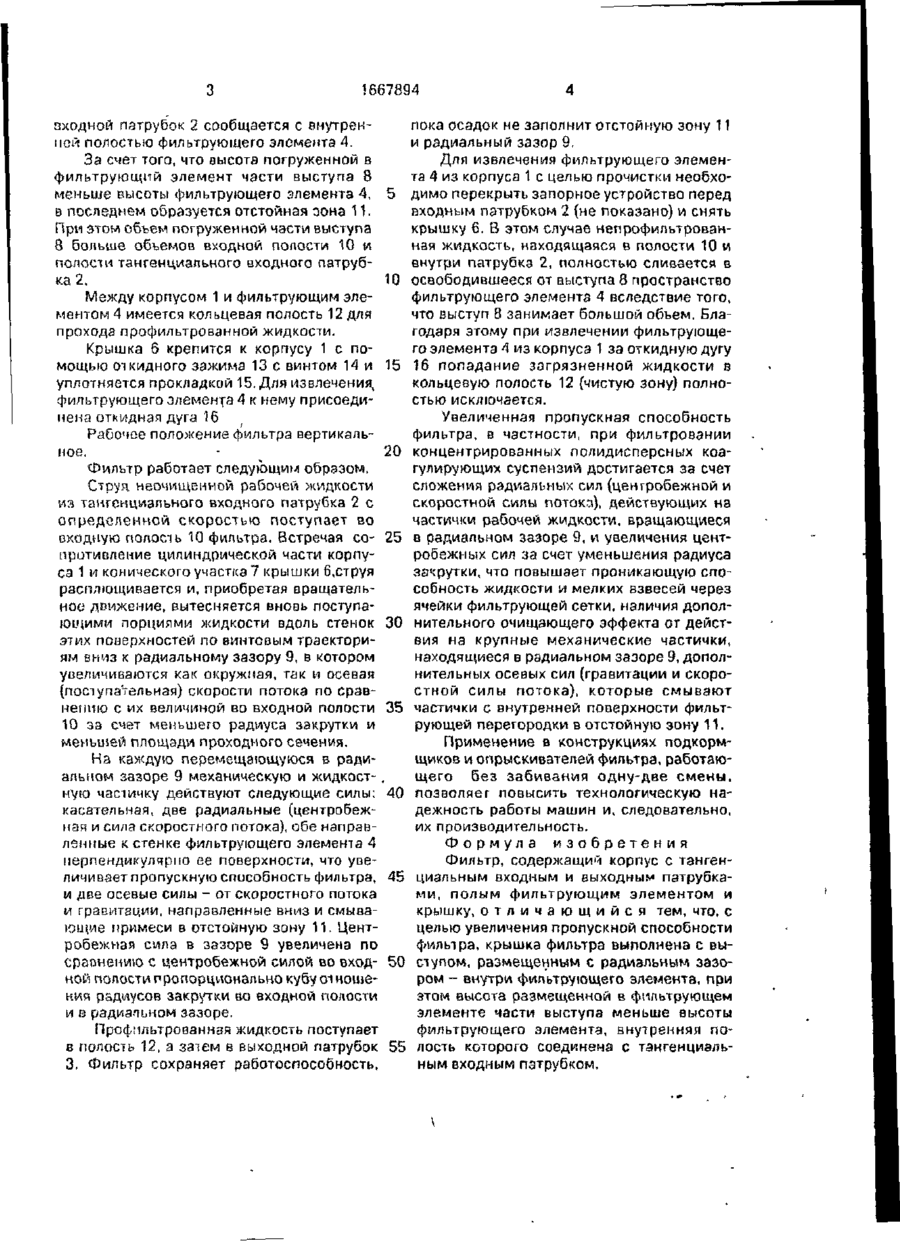

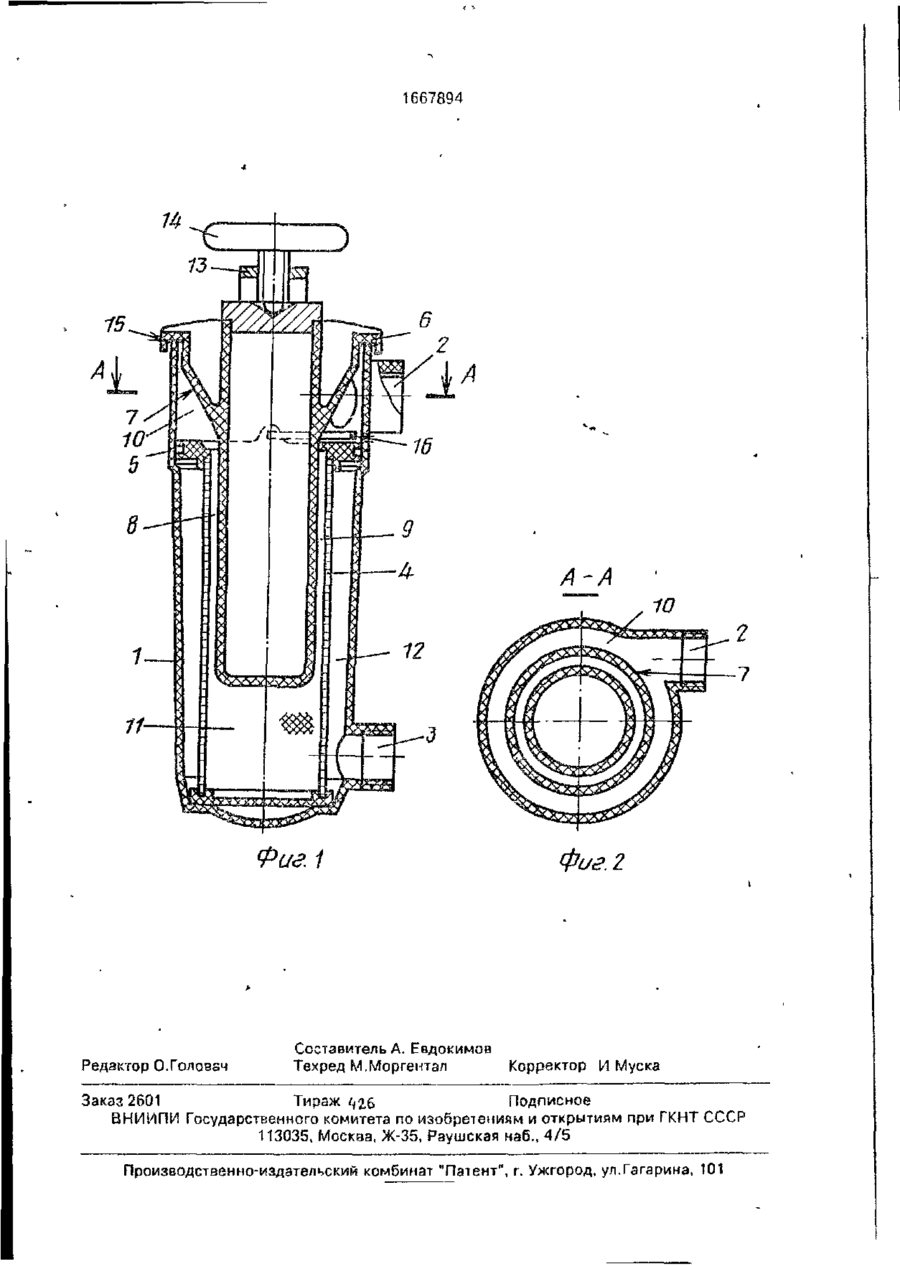

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 09) _£Ц„о 1667894 А1 (5D5 В 01 D 27/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4694348/26 . ' (22)23.05.89 (46)07.08.91. Бюл. №29 (71) Головное специализированное конструкторско-технологическое бюро сельхоэхиммаш (7*2) Г.Н. Петровский, З.И. Пискозуб, М.И. Незбоицкий, В.В. Иванов, Т.П. Мацеевский, Р В. Стабрин.Б.Н. АндрушкоиТ.Н. Иванова (53) 66.067.324 (088 8) (56) Патент США № 4921667, кл. В 01 D 29/40, 1980. (54) ФИЛЬТР (57) Изобретение относится к фильтрующим устройствам для очистки полидисперсных суспензий и загрязненных жидкостей Цель - увеличение пропускной способности фильтра. Фильтр состоит из корпуса с тангенциальным входным патрубком и выходным патрубком, полого фильтрующего элемента с глухим дном, размещенного ни Изобретение относится к фильтрующим устройствам для очистки полидисперсных суспензий и загрязненных жидкостей, в частности к жидкостным фильтрам сельскохозяйственных машин для химической защиты растений и внесения жидких минеральных удобрений. Цель изобретения - увеличение пропускной способности фильтра. На фиг.1 показан фильтр, продольный разрез: на фиг 2 - сечение А-А на фиг.1. Фильтр состоит из корпуса 1 с тангенциальным входным 2 и выходным 3 патрубками, полого фильтрующего элемента 4 с же входного патрубка. Фильтр закрыт крышкой с выступом, входящим в фильтрующий элемент с радиальным зазором. В нижней части фильтрующего элемента размещена отстойная зона, образующаяся вследствие разности высоты погруженной части выступа крышки фильтрующего элемента Закрученный поток жидкости в радиальном зазоре имеет большую по сравнению с входной окружную скорость. .На его частички действуют центробежные силы, увеличенные пропорционально кубу отношения радиусов закрутки во входной полости и в радиальном зазоре. Увеличенная радиальная составляющая от сложения центробежных сил и скоростных сил потока повышает проникающую способность жидкости и механических взвесей через фильтрующий элемент . Крупные частички под действием осевых сил смываются с него в отстойную зону 2 ил. глухим дном, размещенного в корпусе 1 ниже входного патрубка 2 и уплотненного в верхней части резиновым кольцом 5. а в нижней опирающегося на плоскую часть основания корпуса 1. Корпус 1 фильтра закрыт крышкой 6, которая через конический переходной участок 7 сопряжена с выступом 8, входящим в фильтрующий элемент4 с радиальным зазором 9 Верхняя цилиндрическая часть корпуса 1 и часть крышки 6 с коническим переходным участком 7 образуют входную полость 10. через которую тангенциальный 1Л с о00 1667894 пходной патрубок 2 сообщается с внутренней полостью фильтрующего элемента 4. За счет того, что высота погруженной в фильтрующий элемент части выступа 8 меньше высоты фильтрующего элемента 4, 5 в последнем образуется отстойная зона 11. При этом объем погруженной части выступа 8 больше объемов входной полости 10 и полости тангенциального входного патрубка 2. 10 Между корпусом 1 и фильтрующим элементом 4 имеется кольцевая полость 12 для прохода профильтрованной жидкости. Крышка 6 крепится к корпусу 1 с помощью откидного зажима 13 с винтом 14 и 15 уплотняется прокладкой 15. Для извлечения, фильтрующего элемента 4 к нему присоединена откидная дуга 16 Рабочее положение фильтра вертикальное. 20 Фильтр работает следующим образом. Струя неочищенной рабочей жидкости из тангенциального входного патрубка 2 с опре.деленной скоростью поступает во входную полость 10 фильтра. Встречая со- 25 противление цилиндрической части корпуса 1 и конического участка 7 крышки 6,струя расплющивается и, приобретая вращательнос движение, вытесняется вновь поступающими порциями жидкости вдоль стенок 30 этих поверхностей по винтовым траекториям вниз к радиальному зазору 9, в котором увеличиваются как окружная, так ы осевая (поступательная) скорости потока по сравнению с их величиной во входной полости 35 10 за счет меньшего радиуса закрутки и меньшей площади проходного сечения. На каждую перемещающуюся в радиальном зазоре 9 механическую и жидкостную частичку действуют следующие силы: 40 касательная, две радиальные (центробежная и сила скоростного потока), обе направленные к стенке фильтрующего элемента 4 перпендикулярно ее поверхности, что увеличивает пропускную способность фильтра, 45 и две осевые силы - от скоростного потока и гравитации, направленные вниз и смывающие примеси в отстойную зону 11. Центробежная сила в зазоре 9 увеличена по сравнению с центробежной силой во вход- 50 ной полости пропорционально кубу оі ношения радиусов закрутки во входной полости и в радиальном зазоре. Профильтрованная жидкость поступает в полость 12, а затем в выходной патрубок 55 3. Фильтр сохраняет работоспособность, пока осадок не заполнит отстойную зону 11 и радиальный зазор 9. Для извлечения фильтрующего элемента 4 из корпуса 1 с целью прочистки необходимо перекрыть запорное устройство перед входным патрубком 2 (не показано) и снять крышку 6. В этом случае непрофильтрованная жидкость, находящаяся в полости 10 и внутри патрубка 2, полностью сливается в освободившееся от аыступа 8 пространство фильтрующего элемента 4 вследствие того, что выступ 8 занимает большой объем. Благодаря этому при извлечении фильтрующего элемента 4 из корпуса 1 за откидную дугу 16 попадание загрязненной жидкости в кольцевую полость 12 (чистую зону) полностью исключается. Увеличенная пропускная способность фильтра, в частности, при фильтровании концентрированных полидисперсных коагулирующих суспензий достигается за счет сложения радиальных сил (ценгробежной и скоростной силы потока), действующих на частички рабочей жидкости, вращающиеся в радиальном зазоре 9, и увеличения центробежных сил за счет уменьшения радиуса закрутки, что повышает проникающую способность жидкости и мелких взвесей через ячейки фильтрующей сетки, наличия дополнительного очищающего эффекта от действия на крупные механические частички, находящиеся в радиальном зазоре 9, дополнительных осевых сил {гравитации и скоростной силы потока), которые смывают частички с внутренней поверхности фильтрующей перегородки в отстойную зону 11. Применение в конструкциях подкормщиков и опрыскивателей фильтра, работающего без забивания одну-две смены. позволяет повысить технологическую надежность работы машин и, следовательно, их производительность. Формула изобретения Фильтр, содержащий корпус с тангенциальным входным и выходные патрубками, полым фильтрующим элементом и крышку, о т л и ч а ю щ и й с я тем, что, с целью увеличения пропускной способности фильтра, крышка фильтра выполнена с выступом, размещенным с радиальным зазором - внутри фильтрующего элемента, при этом высота размещенной в фильтрующем элементе части выступа меньше высоты фильтрующего элемента, внутренняя полость которого соединена с тангенциальным входным пзтрубком. 1667894 Фаг. Z Редактор О.Головач Составитель А. Евдокимов Техред М.Моргеитал Корректор И Муска Заказ 2601 Тираж ^26 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
