Фільтр

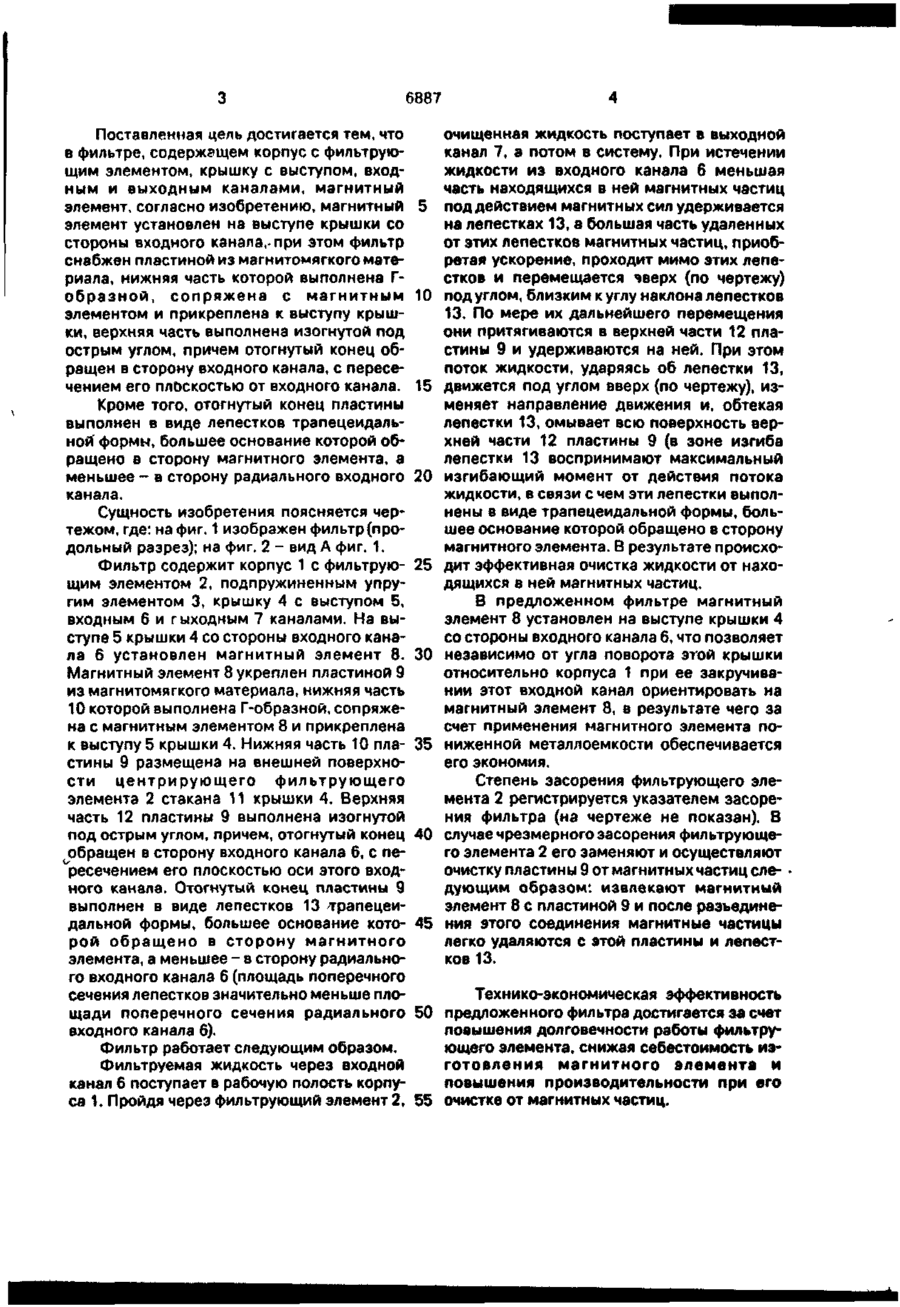

1. Фильтр, содержащий корпус с фильтрующим элементом, крышку с выступом, входным и выходным каналами, магнитный элемент, о т л и ч а ю щ и й с я тем, что магнитный элемент установлен на выступе крышки со стороны входного канала, при этом фильтр снабжен пластиной из магнитомягкого материала, нижняя часть которой выполнена Г-образной, сопряжена с магнитным элементом и прикреплена к выступу крышки, верхняя часть выполнена изогнутой под острым углом, причем отогнутый конец обращен в сторону входного канала с пересечением его плоскостью оси входного канала. 2. Фильтр поп.1, о т л и ч а ю щ и й с я тем, что отогнутый конец пластины выполнен в виде лепестков трапецеидальной формы, большее основание которой обращено в сторону магнитного элемента, а меньшее в сторону радиального входного канала. Изобретение относится к области фильтрования, а именно к фильтрам для очистки рабочей жидкости от механических примесей, включающих примеси с магнитными свойствами, преимущественно рабочей жидкости в гидравлических системах различных машин. Известен фильтр, содержащий корпус с фильтрующим элементом, крышку с выступом, входным и выходным каналами, магнитный элемент [1]. в известном фильтре магнитный элемент не обеспечивает эффективную очистку жидкости от магнитных частиц, наиболее удаленных от внешней поверхности магнитного элемента (уменьшение зазора между внешней поверхностью магнитного элемента и выходом входного отверстия уменьшает пропускную способность фильтра), что снижает эффективность его фильтрации. При этом в известном фильтре магнитные частицы притягиваются к участку магнитного элемента, обращенному, к выходному отверстию. Так как магнитный элемент может поворачиваться в процессе закручивания крышки на корпус, он должен быть выполнен в виде кольца для обеспечения постоянной ориентации его внешней поверхности на входное отверстие, что значительно повышает его себестоимость и усложняет очистку магнитного элемента от магнитных частиц. Цель изобретения - повышение эффективности фильтрации, экономия материала магнитного элемента и упрощение обслуживания при его очистке. С > со со О 6887 Поставленная цель достигается тем, что в фильтре, содержащем корпус с фильтрующим элементом, крышку с выступом, входным и выходным каналами, магнитный элемент, согласно изобретению, магнитный 5 элемент установлен на выступе крышки со стороны входного канала,-при этом фильтр снабжен пластиной из магнитомягкого материала, нижняя часть которой выполнена Гобразной, сопряжена с магнитным 10 элементом и прикреплена к выступу крышки, верхняя часть выполнена изогнутой под острым углом, причем отогнутый конец обращен в сторону входного канала, с пересечением его плоскостью от входного канала. 15 Кроме того, отогнутый конец пластины выполнен в виде лепестков трапецеидальной формы, большее основание которой обращено в сторону магнитного элемента, а меньшее - в сторону радиального входного 20 канала. Сущность изобретения поясняется чертежом, где: на фиг. 1 изображен фильтр (продольный разрез); на фиг. 2 - вид А фиг. 1. Фильтр содержит корпус 1 с фильтрую- 25 щим элементом 2, подпружиненным упругим элементом 3, крышку 4 с выступом 5, входным б и гыходным 7 каналами. На выступе 5 крышки 4 со стороны входного канала б установлен магнитный элемент 8. 30 Магнитный элемент 8 укреплен пластиной 9 из магнитомягкого материала, нижняя часть 10 которой выполнена Г-образной, сопряжена с магнитным элементом 8 и прикреплена к выступу 5 крышки 4. Нижняя часть 10 пла- 35 стины 9 размещена на внешней поверхности центрирующего фильтрующего элемента 2 стакана 11 крышки 4. Верхняя часть 12 пластины 9 выполнена изогнутой под острым углом, причем, отогнутый конец 40 обращен в сторону входного канала б, с пересечением его плоскостью оси этого входного канала. Отогнутый конец пластины 9 выполнен в виде лепестков 13 трапецеидальной формы, большее основание кото- 45 рой обращено в сторону магнитного элемента, а меньшее - в сторону радиального входного канала 6 (площадь поперечного сечения лепестков значительно меньше площади поперечного сечения радиального 50 входного канала 6). Фильтр работает следующим образом. Фильтруемая жидкость через входной канал 6 поступает в рабочую полость корпуса 1. Пройдя через фильтрующий элемент 2, 55 очищенная жидкость поступает в выходной канал 7, а потом в систему. При истечении жидкости из входного канала 6 меньшая часть находящихся в ней магнитных частиц под действием магнитных сил удерживается на лепестках 13, а большая часть удаленных от этих лепестков магнитных частиц, приобретая ускорение, проходит мимо этих лепестков и перемещается чверх (по чертежу) под углом, близким к углу наклона лепестков 13. По мере их дальнейшего перемещения они притягиваются в верхней части 12 пластины 9 и удерживаются на ней. При этом поток жидкости, ударяясь об лепестки 13, движется под углом вверх (по чертежу), изменяет направление движения и, обтекая лепестки 13, омывает всю поверхность верхней части 12 пластины 9 (в зоне изгиба лепестки 13 воспринимают максимальный изгибающий момент от действия потока жидкости, в связи с чем эти лепестки выполнены в виде трапецеидальной формы, большее основание которой обращено в сторону магнитного элемента. В результате происходит эффективная очистка жидкости от находящихся в ней магнитных частиц. В предложенном фильтре магнитный элемент 8 установлен на выступе крышки 4 со стороны входного канала б, что позволяет независимо от угла поворота этой крышки относительно корпуса 1 при ее закручивании этот входной канал ориентировать на магнитный элемент 8, в результате чего за счет применения магнитного элемента пониженной металлоемкости обеспечивается его экономия. Степень засорения фильтрующего элемента 2 регистрируется указателем засорения фильтра (на чертеже не показан). В случае чрезмерного засорения фильтрующего элемента 2 его заменяют и осуществляют очистку пластины 9 от магнитных частиц следующим образом: извлекают магнитный элемент 8 с пластиной 9 и после разъединения этого соединения магнитные частицы легко удаляются с этой пластины и лепестков 13. Технико-экономическая эффективность предложенного фильтра достигается за счет повышения долговечности работы фильтрующего элемента, снижая себестоимость изготовления магнитного элемента и повышения производительности при его очистке от магнитных частиц. 6887 Фигі. ВиЗА Упорядник Замовлення 4504 'Риг 2. Техред М.Моргентал Коректор К.Папп Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна. 101
