Магнітно-імпульсне улаштування з виносним індуктором

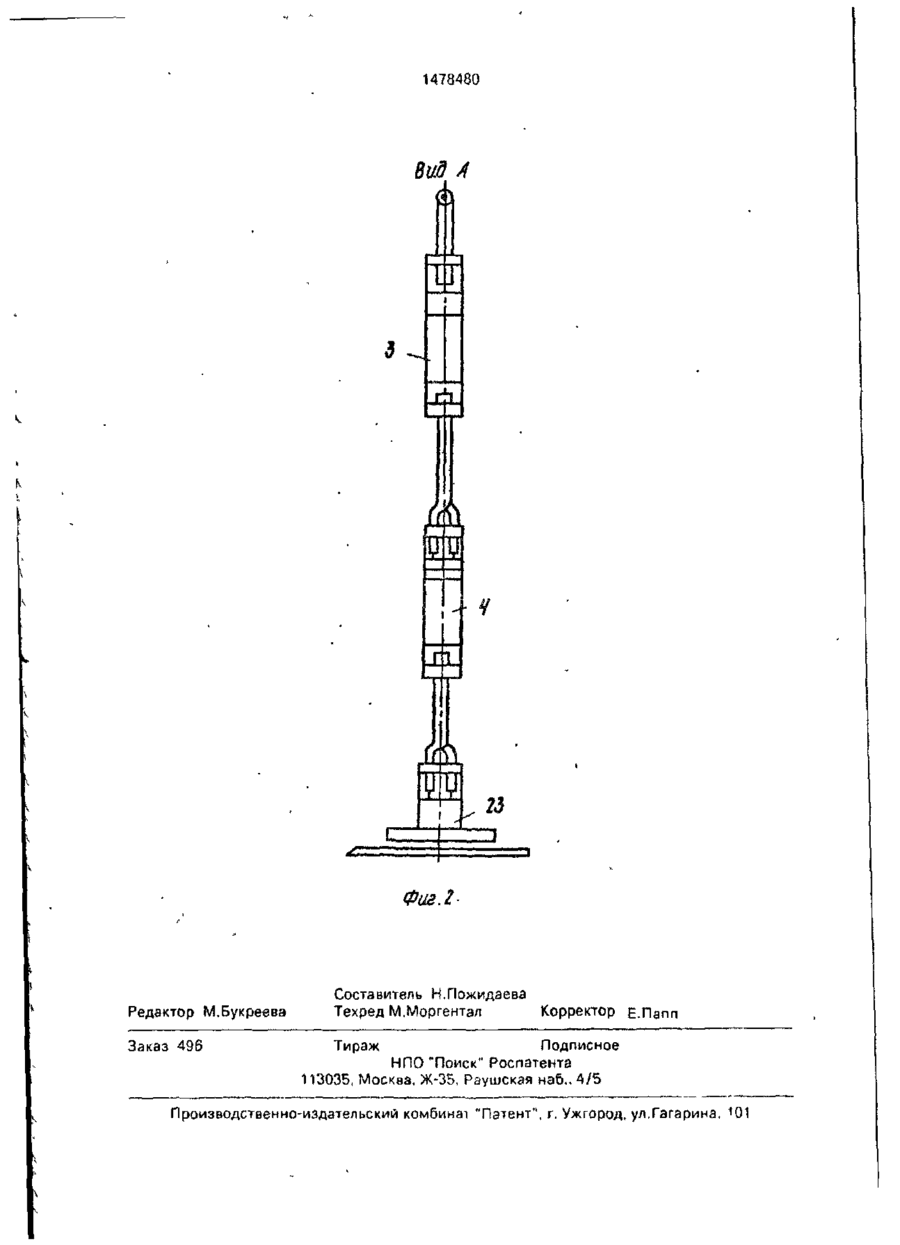

Изобретение относится к обработке металлов давлением, в частности к магнитно - импульсным установкам с выносным индуктором. Цель изобретения - повышение КПД и расширение технологи ческих возможностей. Магнитно - импульсная установка состоит из емкостного накопителя, соединенного последовательно с коммутатором и подключенного к ним посредавом кабельной коаксиальной ошиновки 1 выносного индуктора 2 В разрыв коаксиальной ошиновки между емкостным накопителем и индуктором 2 включается одно или несколько контактных устройств Контактное устройство содержит две Г-образных скобы 5 и 6 и внутреннюю П-образную скобу 9 Скобы 5, 6 и 9 изолированы одна от другой изоляцией 11 К входу 13 контактного устройства подключается накопитель энергии, а к выходу 14 - индуктор Последовательное соединение нескольких контактных устройств позволяет исключить согласующее устройство При этом кабельная ошиновка выполняет не только функцию токоподвода, но и трансформатора тока 2 ил 00 о Фи// 1478480 К торцовой зоне 24 выносного плоского индуктора 2 примыкает обрабатываемая деталь 25. Работает магнитно-импульсная установка следующим образом, В момент замыкания коммутатора К в цепи, образованной отрезками кабельной коаксиальной ошиновки 1, 19, 20, 21 и 22, контактными устройствами 3,4 и 23 и индуктором 1, возникает затухающий колебательный разрез. Ток, протекающий по поверхности 24 индуктора 2, наводит вихревые токи в детали 25, которые, электродинамически взаимодействуя с током выносного индуктора 2, приводят к деформированию последней. Так как ток, протекающий по оплетке отрезка 19 и центральной жиле 20 коаксиальной ошиновки, в результате закона электромагнитной индукции соответственно выводит ток в центральной жиле отрезка 19 и оплетке отрезка 20, то общий ток в контакте 14 увеличивается. В свою очередь этот ток, протекая по оплетке отрезка 21 и центральной жиле 22, наводит токи соответственно в центральной жиле отрезке 21 и оплетке отрезка 22, в результате чего ток увеличивается в цепи контактного устройства 23 выносного индуктора 2. Таким образом кабельная ошиновка одновременно с .функциями токоподвода к выносному индуктору 2 является и трансформатором тока. Направление протекания токов в центральных жилах-отрезков 1, 19,20,21 и 22 кабельной ошиновки показано сплошными стрелками на фиг.1, а контурными отрезками показано направление протекания тока в оплетках указанных отрезков. Применение в магнитно-импульсной установке с выносным индуктором специальных контактных устройств позволяет исключить отдельное согласующее устройство. Благодаря конструкции контактных устройств кабельная ошиновка выполняет не только функции токоподводз, но и трансформатора тока, что упрощает конструкцию установки и повышает ее КПД. возможностей, согласующее устройство выполнено в виде включенных в разМАГНИТНО-ИМПУЛЬСНАЯ УСТА- 50 рыв кабельной ошиновки и последоваНОВКА С ВЫНОСНЫМ ИНДУКТОРОМ, тельно соединенных п контактных устсодержащая последовательно соединенройств, где п - натуральное число, при ные емкостный накопитель энергии и этом каждое контактное устройство высильноточный коммутатор, а также выполнено в виде двух наружных Г-обрэзносной индуктор, подключенный к емко- 55 ных и внутренней П-образной скоб, обстному накопителю и коммутатору поразующих П-обрззную рамку и средством согласующего устройства и изолированных друг от друга, емкосткабельной коаксиальной ошиновки, отный накопитель соединен с входным личающаяся тем, что, с целью повышеконтактом контактного устройства, а инния КПД и расширения технологических дуктор - с его выходными контактами. Изобретение относится к обработке металлов давлением и может найти применение при выполнении операций магнитно-импульсного деформирования в различных отраслях машиностроения. 5 Цель изобретения - повышение КПД и расширение технологических возможностей путем уменьшения потерь энергии, возникающих за счет наличия потоков рассеивания в обмотках согласующего устрой- W ства, а также изменения коэффициента трансформации путем варьирования числа включаемых последовательно контактных устройств. На фиг.1 представлен общий вид маг- 15 нитно-импульсной установки с выносным индуктором; на фиг.2 - вид по А на фиг.1. Магнитно-импульсная установка с выносным индуктором содержит емкостный накопитель энергии С, включенный через 20 коммутатор К на кабельную коаксиальную ошиновку 1, соединяющую емкостный накопитель С с выносным индуктором 2. В разрыв ошиновки последовательно включены, например, два контактных уст- 25 ройства 3 и 4 для подсоединения коаксиальных кабелей, состоящих соответственно из наружных 5-8 Г-образных и внутренних 9 и 10 П-образных скоб, разделенных изоляцией 11 и 12 и образующих П-образную рам- 30 ку. Контактные устройства 3 и 4 имеют по одному входному контакту 13 и 14 и по два выходных контакта 15 и 16 и 17 и 18 для подключения центральных жил и оплеток 35 коаксиальной кабельной ошиновки. Контакт 13 контактного устройства 3 подключен к отрезку кабельной коаксиальной ошиновки 1, присоединенной к емкостному накопителю С. Выходные контакты 15 и 16 контакт- 40 ного устройства 3 включены с помощью отрезков кабельной коаксиальной ошиновки 19 и 20 на входной контакт 14 контактного устройства 4. Выходные контакты 17 и 18 контактного устройства 4 связаны отрезка- 45 ми кабельной ошиновки 21 и 22 с контактным устройством 23 выносного индуктора 2. Формула и з о б р е т е н и я 1478480 Вид A II Г1 23 I -1 Фиг.2 Редактор М.Букреева Составитель Н.Пожидаева Техред М.Моргентал Корректор Е.Папп Заказ 496 Тираж Подписное НПО "Поиск" Роспатента 113035, Москва. Ж-35, Раушская нэб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 01
