Hасосhий агрегат

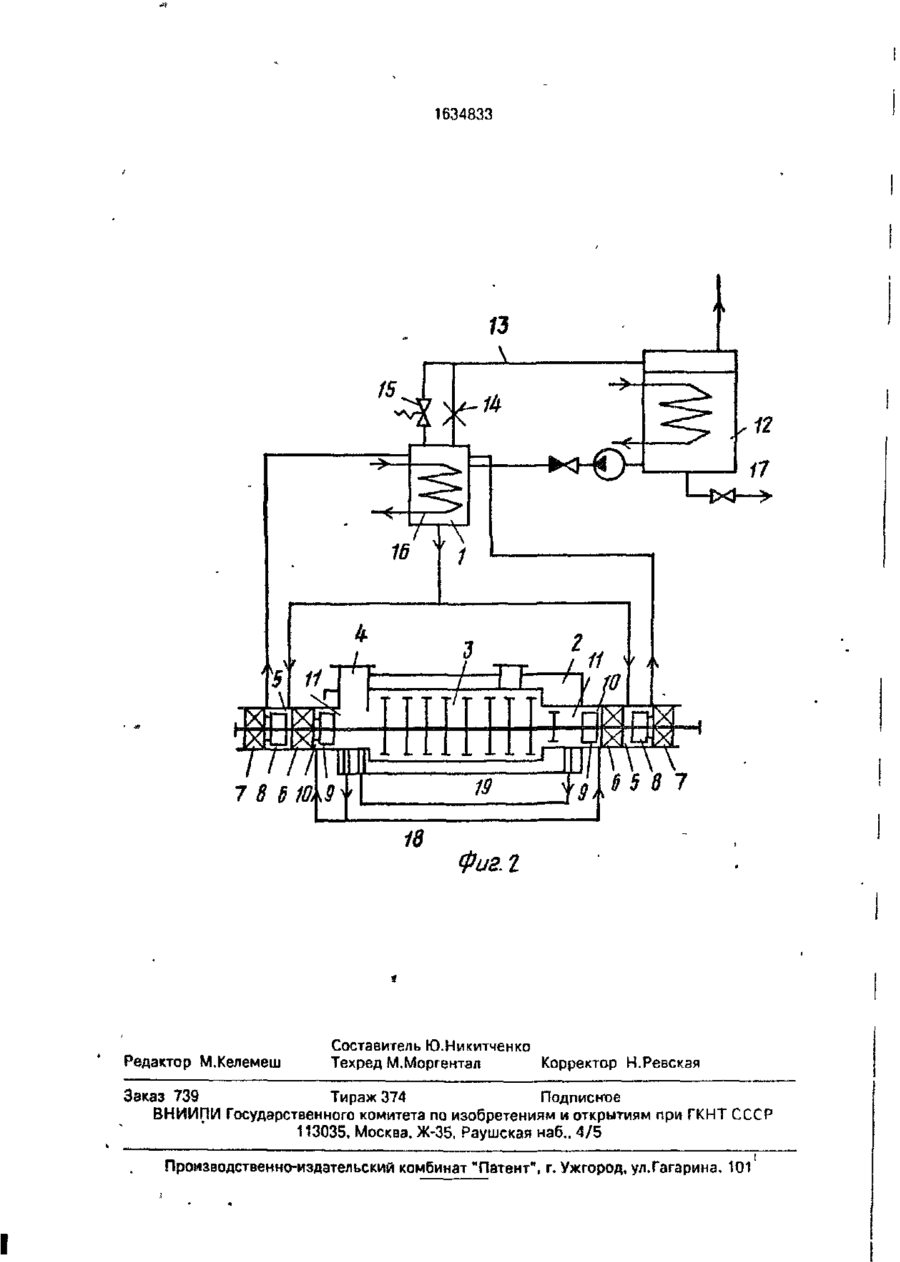

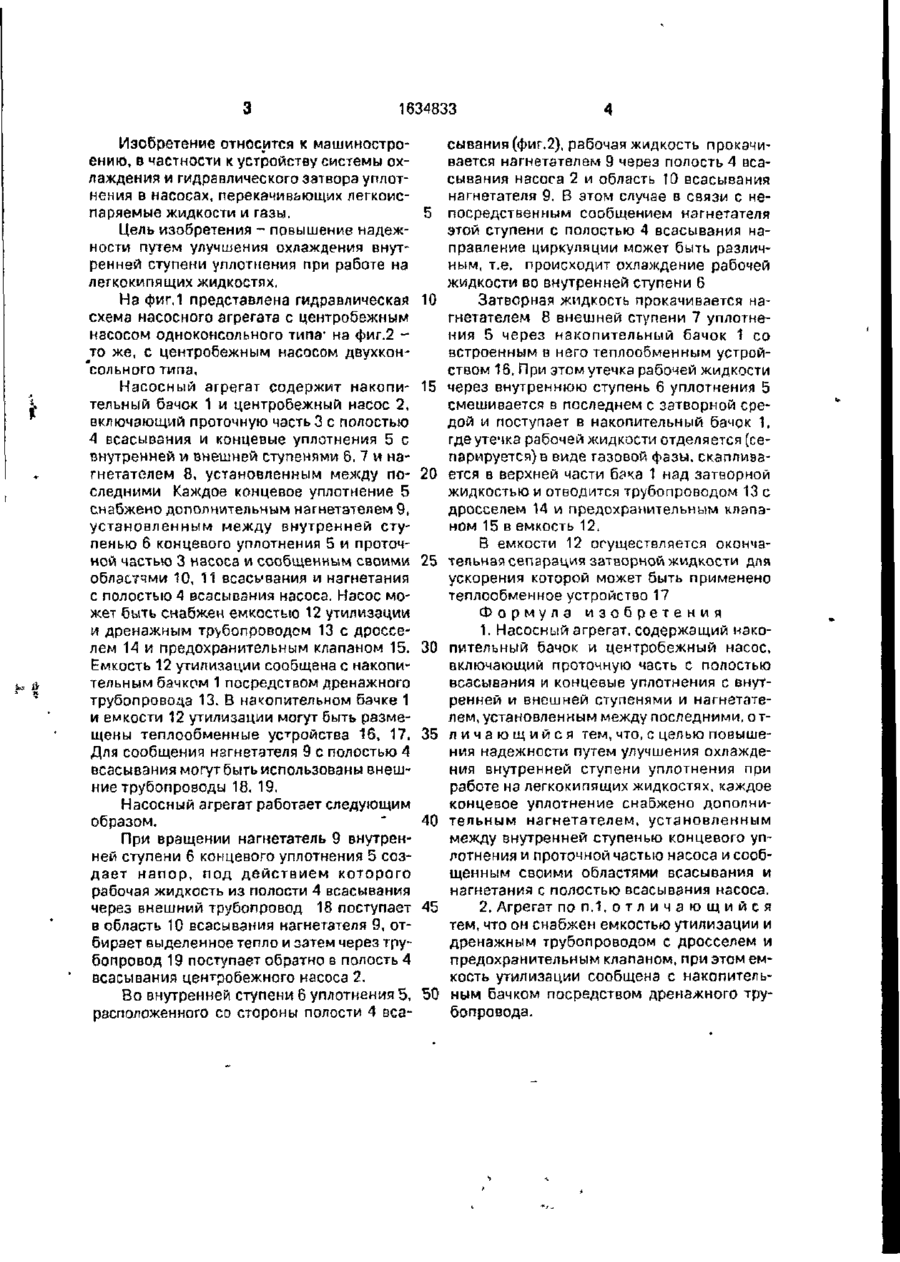

Изобретение относится к машиностроению и позволяет повысить надежность агрегата. Это достигается путем улучшения охлаждения внутренней ступени 6 уплотнения 5 при работе на легкокипящих жидкостях При вращении нагнетатель (Ч) 9 внутренней ступени 6 уплотнения 5 создает перепад давлений, под действием которого рабочая жидкость из полости 4 всасываний через внешний трубопровод 18 поступает в область 10 всасывания Н 9, отбирает выделенное тепло и затем,через трубопровод 19 поступает обратно и полость 4 центробежного насоса. 1 з п ф-лы, 2 ил. /5 W 00 ы Фиеі РПФ-К 1634833 Изобретение относится к машиностроению, в частности к устройству системы охлаждения и гидравлического затвора уплотнения в насосах, перекачивающих легкоиспаряемые жидкости и газы. 5 Цель изобретения - повышение надежности путем улучшения охлаждения внутренней ступени уплотнения при работе на легкокипящих жидкостях. На фиг.1 представлена гидравлическая 10 схема насосного агрегата с центробежным насосом одноконсольного типа' на фиг.2 то же, с центробежным насосом двухспального типа, Насосный агрегат содержит накопи- 15 тельный бачок 1 и центробежный насос 2, включающий проточную часть 3 с полостью 4 всасывания и концевые уплотнения 5 с внутренней и внешней ступенями 6. 7 и нагнетателем 8, установленным между по- 20 следними Каждое концевое уплотнение 5 снабжено дополнительным нагнетателем 9, установленным между внутренней ступенью 6 концевого уплотнения 5 и проточной частью 3 насоса и сообщенным своими 25 областями 10, 11 всасывания и нагнетания с полостью 4 всасывания насоса. Насос может быть снабжен емкостью 12 утилизации и дренажным трубопроводом 13 с дросселем 14 и предохранительным клапаном 15. 30 Емкость 12 утилизации сообщена с накопительным бачком 1 посредством дренажного трубопровода 13. В накопительном бачке 1 и емкости 12 утилизации могут быть размещены теплообменные устройства 16, 17. 35 Для сообщения нагнетателя 9 с полостью А всасывания могут быть использованы внешние трубопроводы 18. 19. Насосный агрегат работает следующим 40 образом. ' При вращении нагнетатель 9 внутренней ступени 6 концевого уплотнения 5 создает напор, под действием которого рабочая жидкость из полости 4 всасывания через внешний трубопровод 18 поступает 45 в область 10 всасывания нагнетателя 9, отбирает выделенное тепло и затем через трубопровод 19 поступает обратно в полость 4 всасывания центробежного насоса 2. Во внутренней ступени 6 уплотнения 5, 50 расположенного со стороны полости 4 вса 4 сывания(фиг.2), рабочая жидкость прокачивается нагнетателем 9 через полость 4 всасывания насоса 2 и область 10 всасывания нагнетателя 9. В этом случае в связи с непосредственным сообщением нагнетателя этой ступени с полостью 4 всасывания направление циркуляции может быть различным, т.е. происходит охлаждение рабочей жидкости во внутренней ступени 6 Затворная жидкость прокачивается нагнетателем 8 внешней ступени 7 уплотнения 5 через накопительный бачок 1 со встроенным в него теплообменным устройством 16. При этомутечка рабочей жидкости через внутреннюю ступень 6 уплотнения 5 смешивается в последнем с затворной средой и поступает в накопительный бачок 1, где утечка рабочей жидкости отделяется (сепарируется) в виде газовой фазы, скаплмвается в верхней части бака 1 над затворной жидкостью и отводится трубопроводом 13 с дросселем 14 и предохранительным клапаном 15 в емкость 12. В емкости 12 осуществляется окончательная сепарация затворной жидкости для ускорения которой может быть применено теплообменное устройства 17 Формула изобретения 1. Насосный агрегат, содержащий нзкопительный бачок и центробежный насос, включающий проточную часть с полостью всасывания и концевые уплотнения с внутренней и внешней ступенями и нагнетателем, установленным между последними, о тл и ч а ю щ и й с я тем, что, с целью повышения надежности путем улучшения охлаждения внутренней ступени уплотнения при работе на легкокипящих жидкостях, каждое концевое уплотнение снабжено дополнительным нагнетателем, установленным между внутренней ступенью концевого уплотнения и проточной частью насоса и сообщенным своими областями всасывания и нагнетания с полостью всасывания насоса. 2. Агрегат по п.1, о т л и ч а ю щ и й с я тем, что он снабжен емкостью утилизации и дренажным трубопроводом с дросселем и предохранительным клапаном, при этом емкость утилизации сообщена с нзкопительным бачком посредством дренажного трубопровода. 1634833 6 5 В7 Фиг. 1 Редактор М.Келемеш Составитель Ю.Иикитченко Техред М.Моргентал Корректор Н.Ревская Заказ 739 Тираж 374 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина. 101 і і
