Пристрій для центрування труб до магнітно-імпульсного зварювання

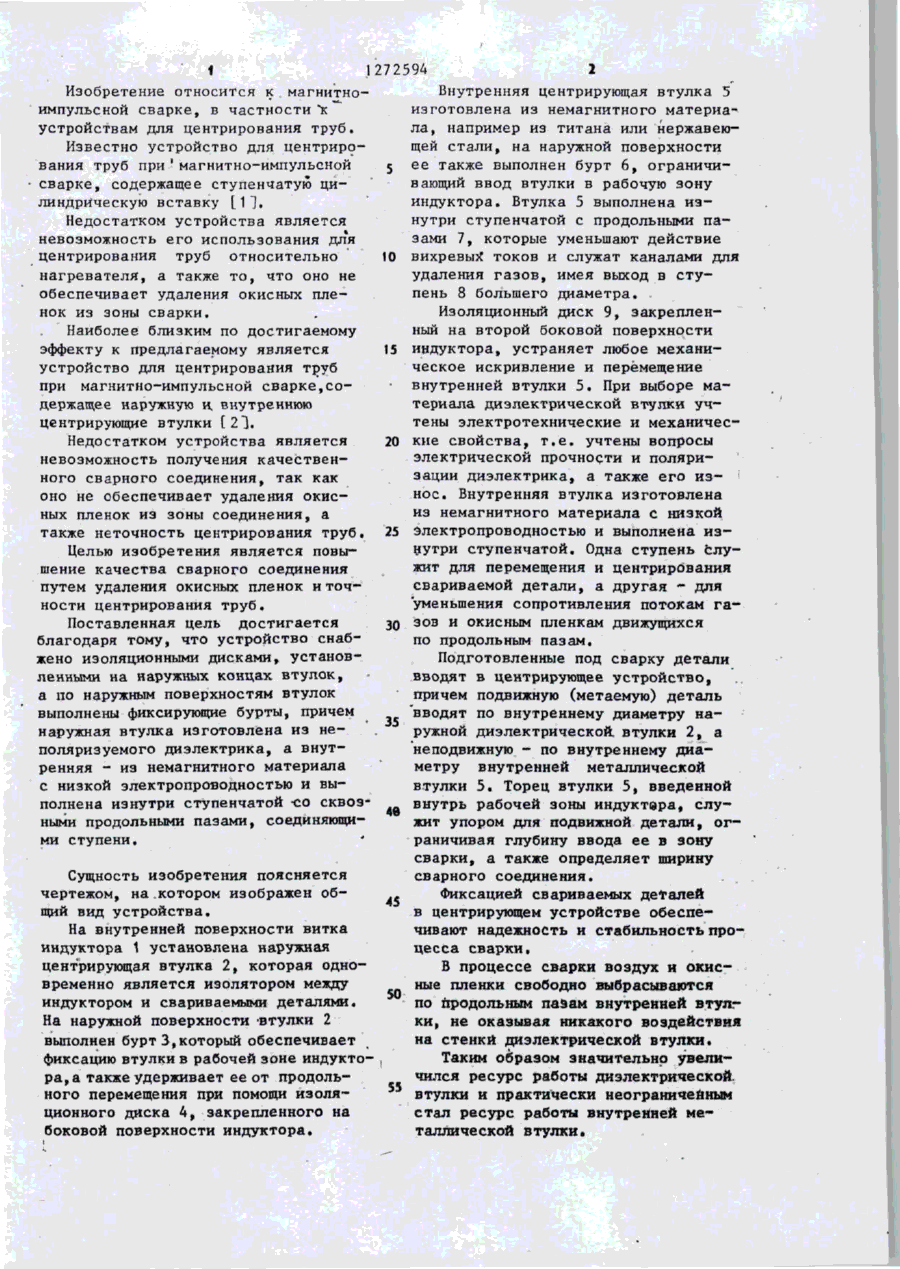

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ТРУБ ПРИ МАГНИТНО-ИМПУЛЬСНОЙ СВАРКЕ, содержащее наружную и внутреннюю центрирующие втулки, о т л и ч а ю щ е е с я тем, что, с целью повышения качества сварного соединения путем удаления из зоны соединения окисных пленок н повышения точности центрирования, оно снабжено изоляционными дисками, установленными на наружных концах втулок, а по наружным поверхностям втулок выполнены фиксирующие бурты, причем наружная втулка изготовлена из неполяризуемого диэлектрика, а внутренняя - из немагнитного материала с низкой электропроводностью и выполнена изнутри ступенчатой со сквозными продольными пазами, соединяющими ступени. 2 1 1 272594 Внутренняя центрирующая втулка 5 Изобретение относится к магнитноизготовлена из немагнитного материаимпульсной сварке, в частности ~ к ла» например из титана или нержавеюустройствам для центрирования труб. щей стали, на наружной поверхности Известно устройство для центрирования труб при ' магнитно-импульсной 5 ее также выполнен бурт 6, ограничисварке, содержащее ступенчатую цивающий ввод втулки в рабочую зону линдрическую вставку [11. индуктора. Втулка 5 выполнена изнутри ступенчатой с продольными паНедостатком устройства является зами 7, которые уменьшают действие невозможность его использования для центрирования труб относительно 10 вихревых" токов и служат каналами для нагревателя, а также то, что оно не удаления газов, имея выход в стуобеспечивает удаления окисных плепень 8 большего диаметра. нок из зоны сварки. Изоляционный диск 9, закрепленный на второй боковой поверхности Наиболее близким по достигаемому эффекту к предлагаемому является 15 индуктора, устраняет любое механиустройство для центрирования труб ческое искривление и перемещение при магнитно-импульсной сварке,совнутренней втулки 5. При выборе мадержащее наружную и, внутреннюю териала диэлектрической втулки учцентрирующие втулки [21. тены электротехнические и механичесНедостатком устройства является 20 кие свойства, т.е. учтены вопросы невозможность получения качественэлектрической прочности и поляриного сварного соединения, так как зации диэлектрика, а также его из- ' оно не обеспечивает удаления окиснос. Внутренняя втулка изготовлена ных пленок из зоны соединения, а из немагнитного материала с низкой также неточность центрирования труб. 25 Электропроводностью и выполнена изнутри ступенчатой. Одна ступень слуЦелью изобретения является повыжит для перемещения и центрирования шение качества сварного соединения свариваемой детали, а другая - для путем удаления окисных пленок и точуменьшения сопротивления потокам ганости центрирования труб. Зо зов и окисным пленкам движущихся Поставленная цель достигается по продольным пазам. благодаря тому, что устройство снабжено изоляционными дисками, установПодготовленные под сварку детали ленными на наружных концах втулок, вводят в центрирующее устройство, а по наружным поверхностям втулок причем подвижную (метаемую) деталь выполнены фиксирующие бурты, причем вводят по внутреннему диаметру нанаружная втулка изготовлена из неружной диэлектрической, втулки 2, а поляризуемого диэлектрика, а внутнеподвижную - по внутреннему диаренняя - из немагнитного материала метру внутренней металлической с низкой электропроводностью и вывтулки 5. Торец втулки 5, введенной полнена изнутри ступенчатой -со сквоз- 4 в внутрь рабочей зоны индуктэра, слуными продольными пазами, соединяющижит упором для подвижной детали, огми ступени. раничивая глубину ввода ее в зону сварки, а также определяет ширину Сущность изобретения поясняется сварного соединения. чертежом, на котором изображен обФиксацией свариваемых деталей лч щий вид устройства. в центрирующем устройстве обеспеНа внутренней поверхности витка чивают надежность и стабильность проиндуктора 1 установлена наружная цесса сварки. центрирующая втулка 2, которая одноВ процессе сварки воздух н окисвременно является изолятором между ные пленки свободно выбрасываются 50 индуктором и свариваемыми деталями. по продольным пазам внутренней втуягНа наружной поверхности -втулки 2 кн, не оказывая никакого воздействия выполнен бурт 3 # который обеспечивает на стенки диэлектрической втулки. фиксацию втулки в рабочей зоне индуктоТаким образом значительно увелира, а также удерживает ее от продольчился ресурс работы диэлектрической. 55 втулки и практически неограниченным ного перемещения при помощи изоляционного диска 4, закрепленного на стал ресурс работы внутренней мебоковой поверхности индуктора. таллической втулки. 1272594 Редактор ОІ Стенина Заказ 1262/ДСП Техред и.Верес Корректор А. Обручар Тираж 806 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская няб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4
