Комплектне вибухозахищене улаштування

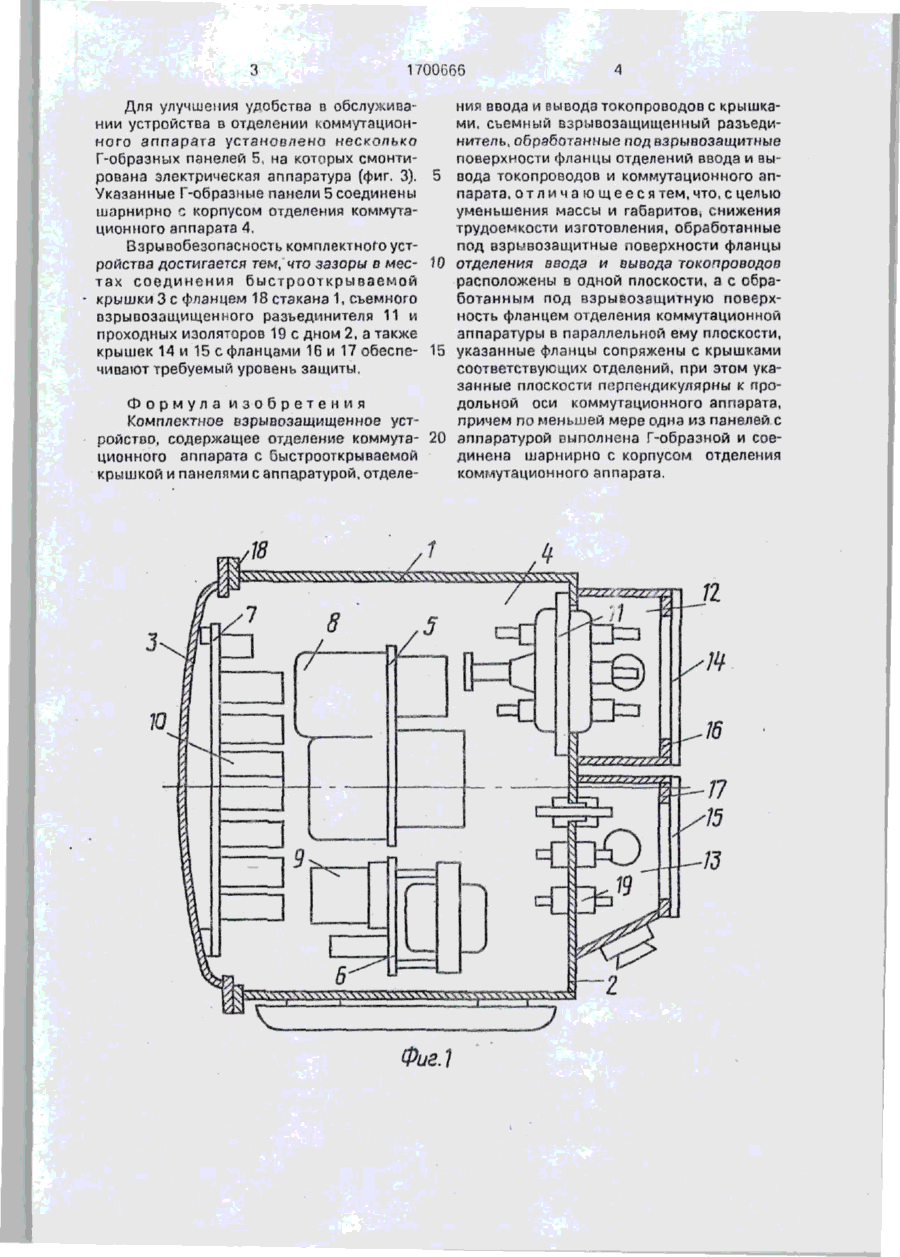

Изобретение относится к электротехнике и может быть использовано в комплектных устройствах во взрывозащищенном ел рат 8, аппаратура защиты 9, управления и сигнализации 10, съемный езрывозащищенный разъединитель 11, вмонтированный в дно 2 стакана 1. Для уменьшения диаметра и массы устройства, например, для работы в буровых скважинах отделения ввода 12 и вывода 13 токопроводов установлены на дне 2 стакана 1 и закрыты крышками 14 и 15. Такое конструктивное решение повышает и технологичность устройства, так как обработанные под взрывозащитную поверхность фланцы 16 и 17 отделений ввода 12 и вывода 13 токопроводов находятся в одной плоскости, а с обработанным под взрывозащитную поверхность фланцем 18 отделения коммутационного аппарата 4 - в параллельных плоскостях, те они могут обрабатываться с одной технологической установки, указанные фланцы 16. 17 и 18 сопряжены с крышками соответствующих отделений 12, 13 и 14. • Изобретение относится к электротехнике, в частности к комплектным устройствам во взрывозащищенном исполнении, предназначенным для работы в угольных шахтах и буровых скважинах. Цель изобретении - уменьшение массы и габаритов, снижение трудоемкости изготовления. На фиг. 1 изображено комплексное взрывозазищенное устройство, разрез; на фиг. 3 - то же, вид сверху; на фиг. 3 - часть устройства с открытой быстрооткрываемой крышкой и развернутой Г-обрэзной панелью с аппаратурой. Комплектное взрывозащищенное уст ройство содержит взрывозащищенную оболочку, состоящую из стакана 1 с дном 2 и быстрооткрываемой крышкой 3, образующих отделение коммутационного аппарата 4, где установлены панели 5, 6 и 7, на которых смонтированы коммутационный зплз* 1-х і С О О о 1 /00666 Для улучшения удобства в обслуживания ввода и вывода токопроводов с крышкании устройства в отделении коммутационми, съемный взрывозащищенный разъединого аппарата установлено несколько нитель, обработанные под взрывозащитньге Г-образных панелей 5, на которых смонтиповерхности фланцы отделений ввода и вырована электрическая аппаратура (фиг. 3). вода токопроводов и коммутационного апУказанные Г-образные панели 5 соединены парата, от лича ющеесятем.что, с целью шарнирно с корпусом отделения коммутауменьшения массы и габаритов, снижения ционного аппарата 4. трудоемкости изготовления, обработанные под взрывозащитные поверхности фланцы Взрывобезопасность комплектного устройства достигается тем, что зазоры в мес 10 отделения ввода и вывода токопроводов тах соединения быстрооткрываемой расположены в одной плоскости, а с обракрышки 3 с фланцем 18 стакана 1, съемного ботанным под взрывозащитную поверхвзрывозащищенного разъединителя 11 и ность фланцем отделения коммутационной проходных изоляторов 19 с дном 2, а также аппаратуры в параллельной ему плоскости, крышек 14 и 15 с фланцами 16 и 17 обеспе- 15 указанные фланцы сопряжены с крышками чивают требуемый уровень защиты. соответствующих отделений, при этом указанные плоскости перпендикулярны к продольной оси коммутационного аппарата, Формула изобретения причем по меньшей мере одна из панелей с Комплектное йзрывозащищенное устройство, содержащее отделение коммута- 20 аппаратурой выполнена Г-образной и соеционного аппарата с быстрооткрываемой динена шарнирно с корпусом отделения крышкой и панелями с аппаратурой, отделекоммутационного аппарата. Фиг.] 1700666 Фиг. 2 З Редактор М.Янкович Составитель Б.Филиппов Техред М Моргентал 7 Корректор Э.Лончакова Заказ 4473 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
