Портативний фільтр для очистки води з використанням керамічної мембрани, насиченої ем-препаратом

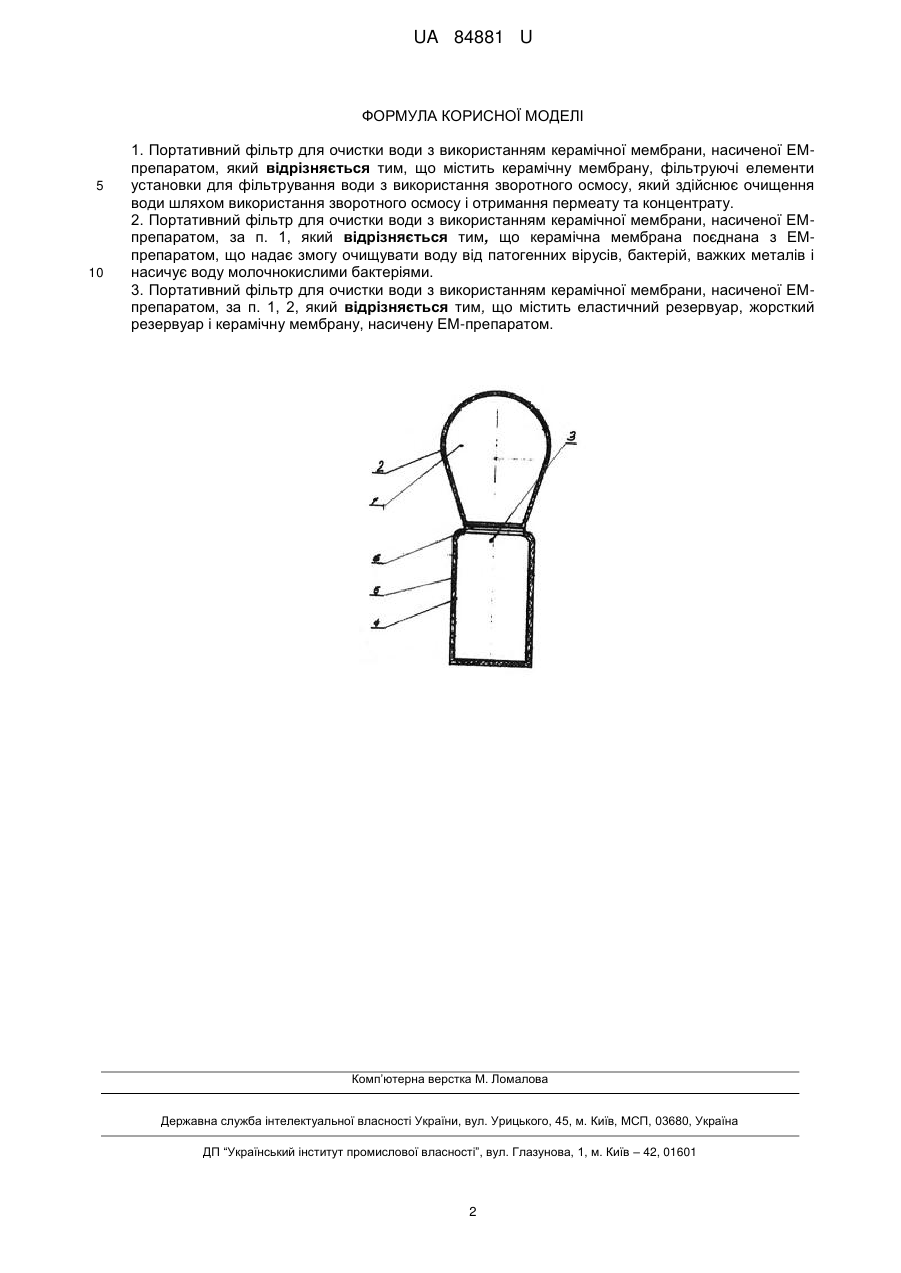

Реферат: UA 84881 U UA 84881 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до водоочисних фільтрів, зокрема до фільтрів з використанням методу зворотного осмосу. Відомий пристрій Установка для фільтрування води з використанням зворотного осмосу (див. патент № 24080, опубліковано 25.06.2007, бюл. № 9), яка містить зворотно-осмотичну установку, що знесолює, підключену послідовно по воді після фільтрів механічної очистки катриджного типу. додатково встановлених після фільтрів попередньої очистки, та з'єднаної з лінією видачі пермеату та лінією відводу концентрату. Фільтрувальні елементи зворотноосмотичної установки, котрі мають циліндричну форму однакового діаметра, однакову довжину та однакову площину фільтрувальної поверхні мембрани, підключені між собою по воді паралельно і з'єднані в окремі з'єднання. Цей пристрій вибрано за найближчий аналог. Недоліком відомого пристрою є його неможливість використання при низьких температурах, обумовлена вірогідністю пошкодження фільтруючого елемента, що обмежує можливості використання пристрою при несприятливих погодних умовах. Крім цього очисна здатність фільтра не спроможна утримувати патогенні віруси. Суттєвим недоліком є висока вартість даного пристрою (1250 гривень), що робить його менш доступним. В основу корисної моделі поставлена задача удосконалення фільтрів зворотного осмосу для очистки води з використанням керамічної мембрани шляхом її насичення ЕМ-препаратом, за рахунок якого у воді буде відбуватись повна нейтралізація шкідливих для людини мікроорганізмів, таких як: важкі метали, бактерії і патогенні віруси, також вода буде збагачена корисними мікроорганізмами, що приведе до покращення технічних характеристик фільтра та повного усунення шкідливих мікроорганізмів, що безумовно покращить якість питної води, а також до зниження вартості такої мембрани і до збільшення терміну її використання. Поставлена задача вирішується тим, що під час виготовлення керамічної мембрани до її складу додається ЕМ-препарат - це мікробний інсулянт, який діє методом пригнічення і управління шкідливими мікроорганізмами шляхом впровадження ефективних мікроорганізмів у навколишнє середовище, ЕМ-препарат складається з таких мікроорганізмів: фотосинтезуючі, антибіотичні, молочнокислі бактерії, амінокислоти, нуклеїнові кислоти, біологічно активні речовини, за рахунок яких під час фільтрації відбуватиметься повна взаємонейтралізація шкідливих і ефективних мікроорганізмів, продуктом реакції яких є молочнокислі бактерії, якими насичена вода після фільтрації. Дане збагачення питної води корисними мікроорганізмами покращить якість питної води, а структура керамічної мембрани надасть змогу очистити воду на атомарному рівні, також важливим є те, що поєднання кераміки і ЕМ-препарату надасть змогу більш ефективно проводити очистку води від радіонуклідів і суттєво збільшити термін використання даної мембрани. Важливою перевагою портативного фільтра є швидкість його фільтрації, за умови, що діаметр мембрани буде складати 10 сантиметрів, а діаметр пор 0,1 мікрон швидкість буде складати 250 мілілітрів за 1 хвилину. Суть корисної моделі пояснюється кресленням, де зображено загальний вигляд запропонованого пристрою. Портативний фільтр для очистки води складається з трьох від'єднувальних частин - це два резервуари і керамічна мембрана, насичена ЕМ-препаратом. Гумовий еластичний резервуар 1, нижня частина якого жорстка, містить гумовий прошарок 2, прикріплений клапанами або різьбовим з'єднанням до жорсткого резервуара 4, який містить термоізолюючий прошарок 5 і клапани для зменшення тиску 6, у верхній частині жорсткого резервуара за допомогою різьбового кріплення встановлена керамічна мембрана насичена ЕМпрепаратом 3, жорсткість якої забезпечується різьбовим затисканням між двома резервуарами. Портативний фільтр для очистки води працює таким чином. При наявності потреби в чистій воді потрібно від'єднати за допомогою різьбового з'єднання еластичний резервуар 1 від жорсткого резервуара 4 і набрати в резервуар 1 воду крізь отвір в нижній частині фільтра, потім, перегорнувши жорстку частину 4, приєднати її до гумового резервуара 1 і встановити таким чином, щоб нижньою частиною був жорсткий резервуар 4, після цього за рахунок натискання на еластичну частину 1 рукою вода почне переходити крізь керамічну мембрану, насичену ЕМпрепаратом 3, у жорсткий резервуар 4. Після закінчення процесу фільтрації потрібно від'єднати гумовий резервуар 1 і керамічну мембрану 3 від жорсткого резервуара 4. Для повторного процесу фільтрації потрібно приєднати керамічну мембрану 3 до жорсткого резервуара 4 і повторити процес. Сталу температуру і можливість використання керамічної мембрани 3 за низьких температур і несприятливих погодних умовах забезпечують: гумовий прошарок 2, розташований на еластичній частині фільтра і термоізолюючий прошарок 5, розташований у жорсткій частині фільтра. 60 1 UA 84881 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Портативний фільтр для очистки води з використанням керамічної мембрани, насиченої ЕМпрепаратом, який відрізняється тим, що містить керамічну мембрану, фільтруючі елементи установки для фільтрування води з використання зворотного осмосу, який здійснює очищення води шляхом використання зворотного осмосу і отримання пермеату та концентрату. 2. Портативний фільтр для очистки води з використанням керамічної мембрани, насиченої ЕМпрепаратом, за п. 1, який відрізняється тим, що керамічна мембрана поєднана з ЕМпрепаратом, що надає змогу очищувати воду від патогенних вірусів, бактерій, важких металів і насичує воду молочнокислими бактеріями. 3. Портативний фільтр для очистки води з використанням керамічної мембрани, насиченої ЕМпрепаратом, за п. 1, 2, який відрізняється тим, що містить еластичний резервуар, жорсткий резервуар і керамічну мембрану, насичену ЕМ-препаратом. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
