Закупорювальний пристрій для пляшки
Номер патенту: 84882
Опубліковано: 11.11.2013
Формула / Реферат
Закупорювальний пристрій для пляшки, що виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченій внутрішньою втулкою із засобом індикації розкриття, який відрізняється тим, що пристрій додатково містить зовнішню кришку з осьовими ребрами на внутрішній поверхні, встановлену на внутрішню втулку, при цьому на зовнішній поверхні внутрішньої втулки виконані похилі виступи, що взаємодіють з осьовими ребрами зовнішньої кришки, з можливістю осьової і радіальної поступальної ходи зовнішньої кришки по похилих виступах у бік розкриття, забезпечуючи постійну фіксацію усіх деталей при подальшому розкритті.
Текст

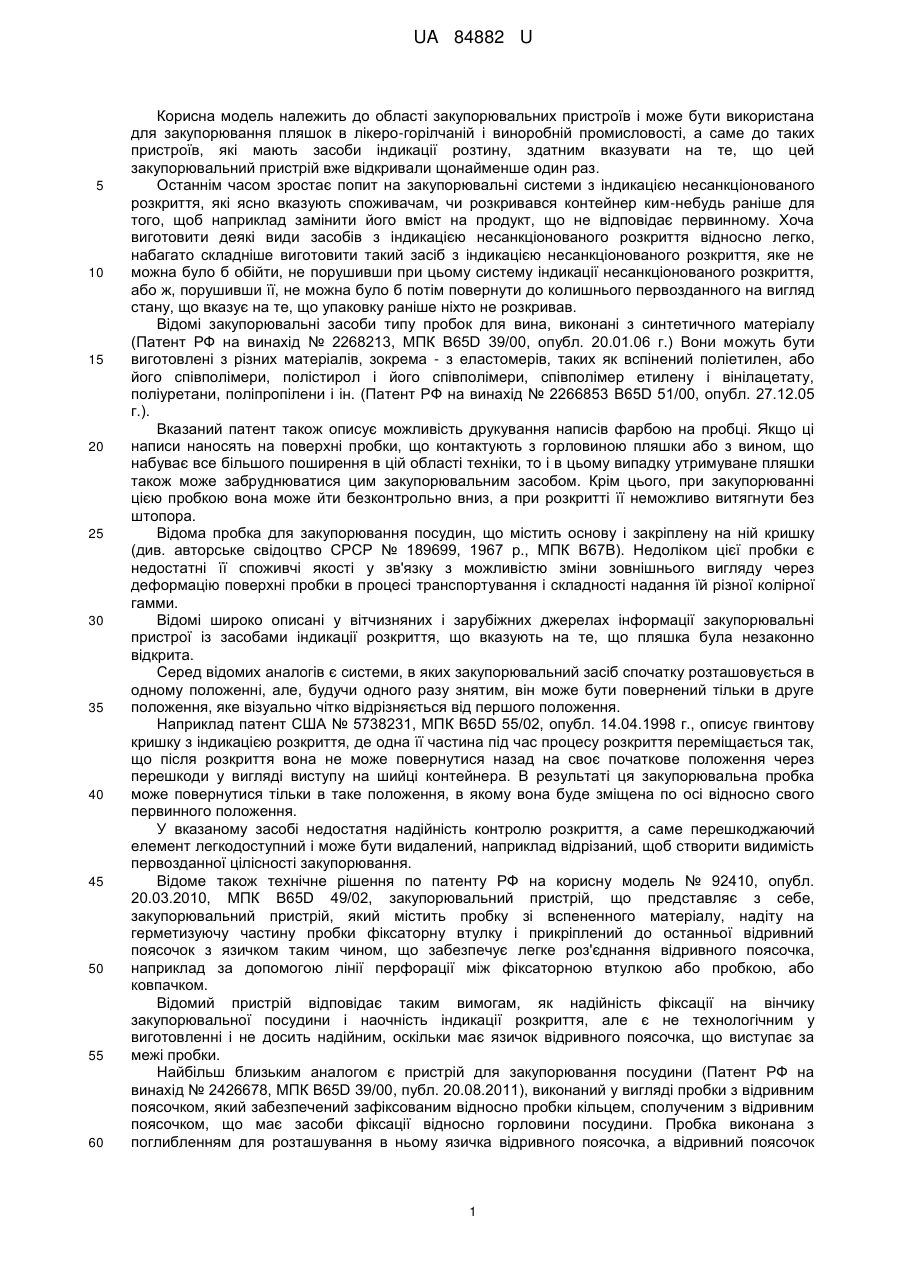

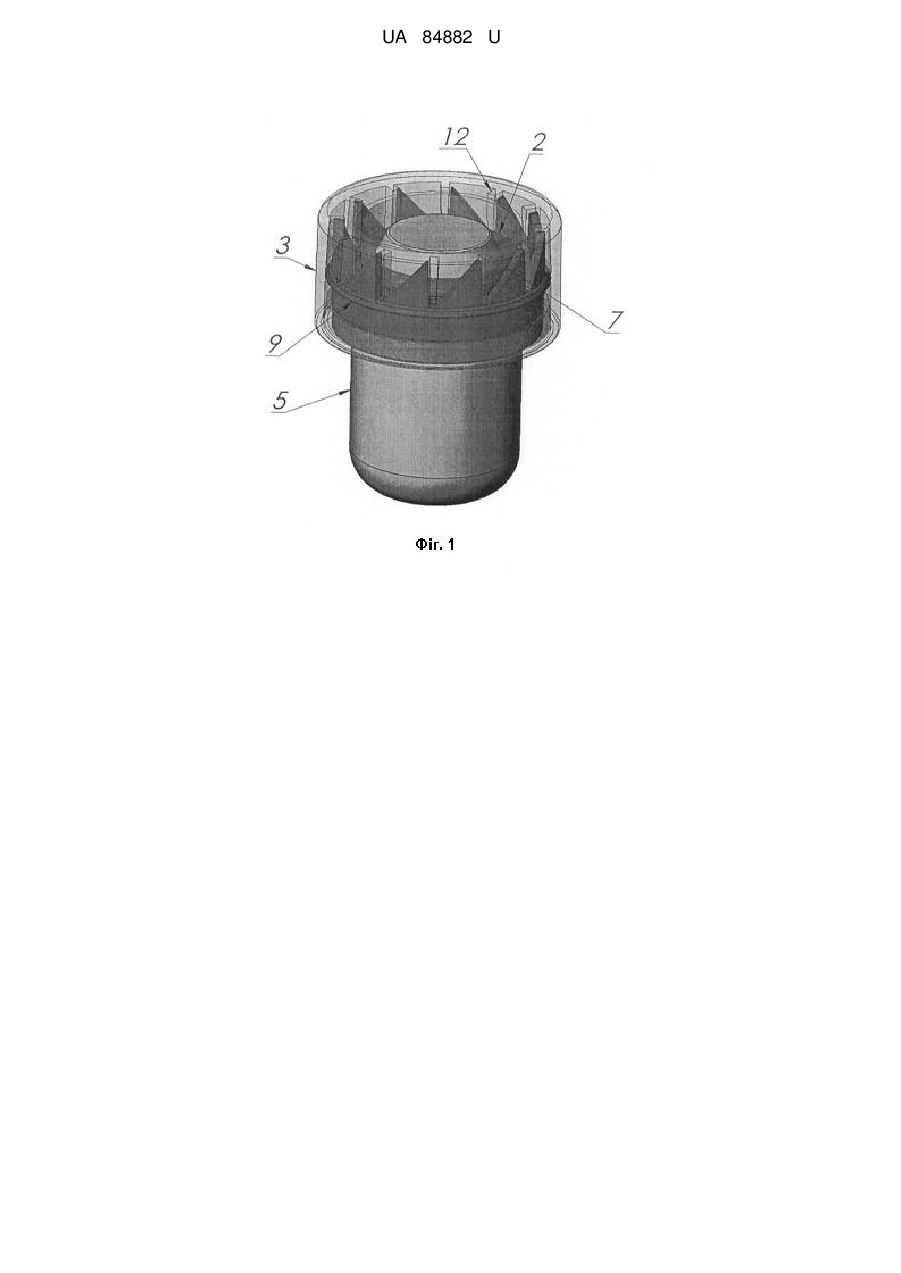

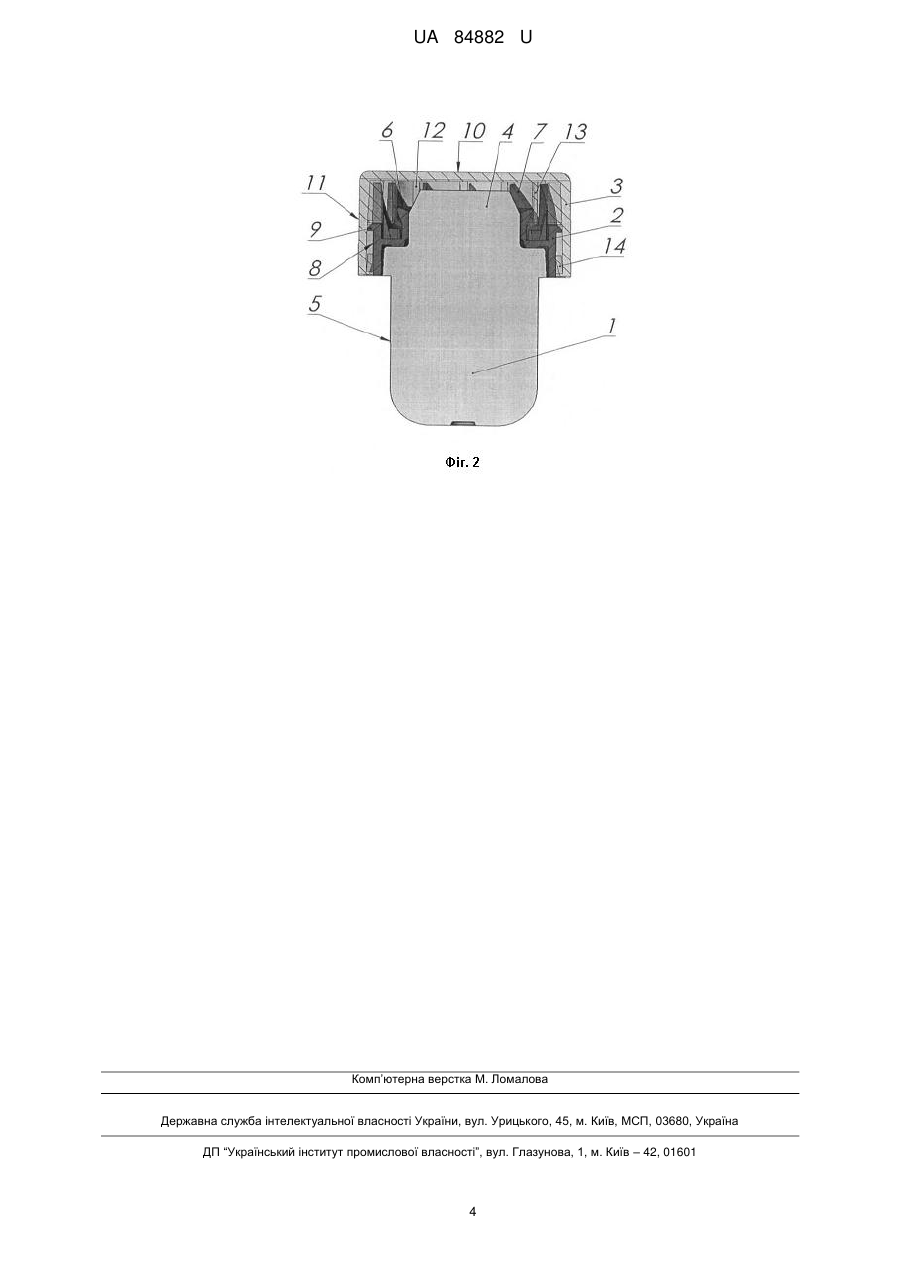

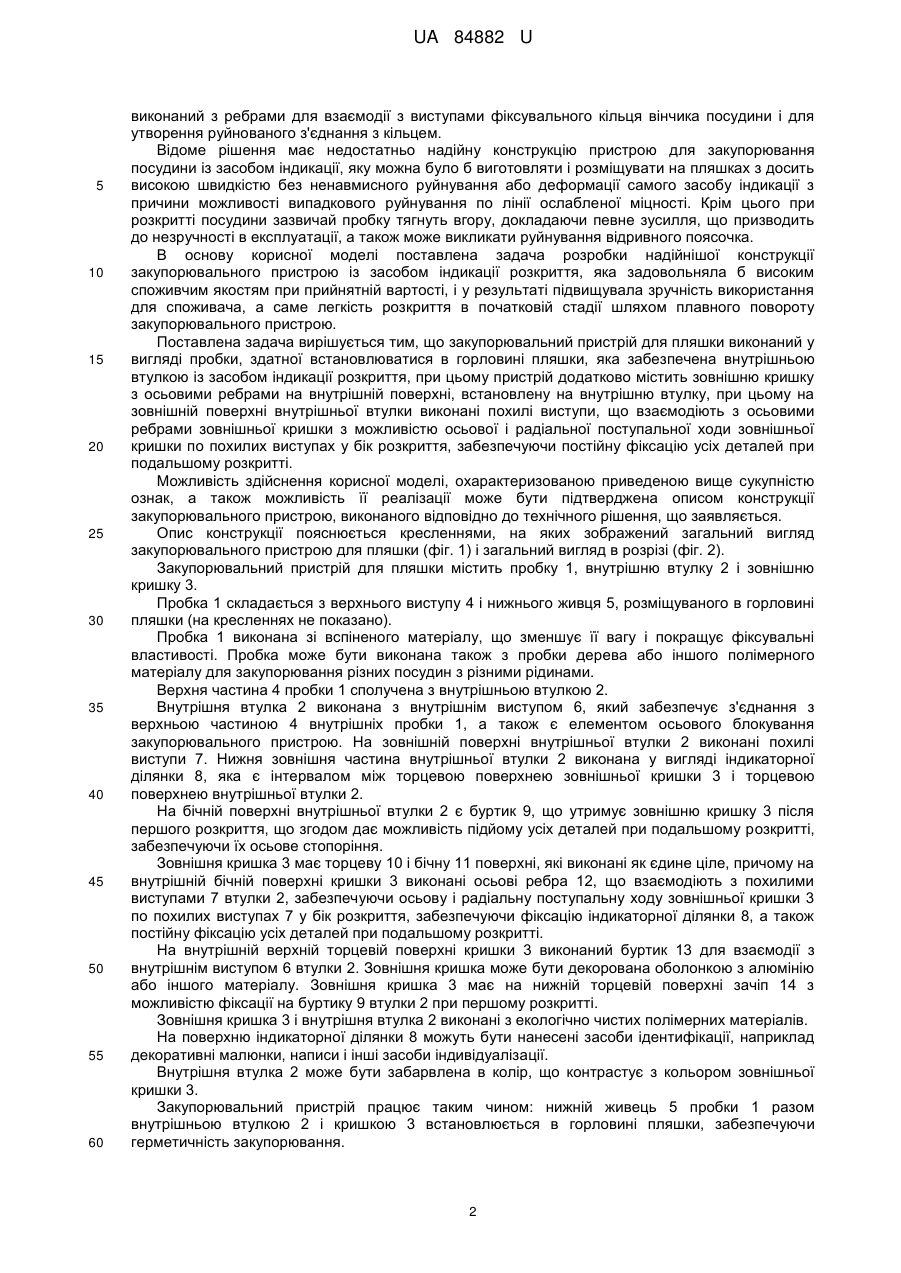

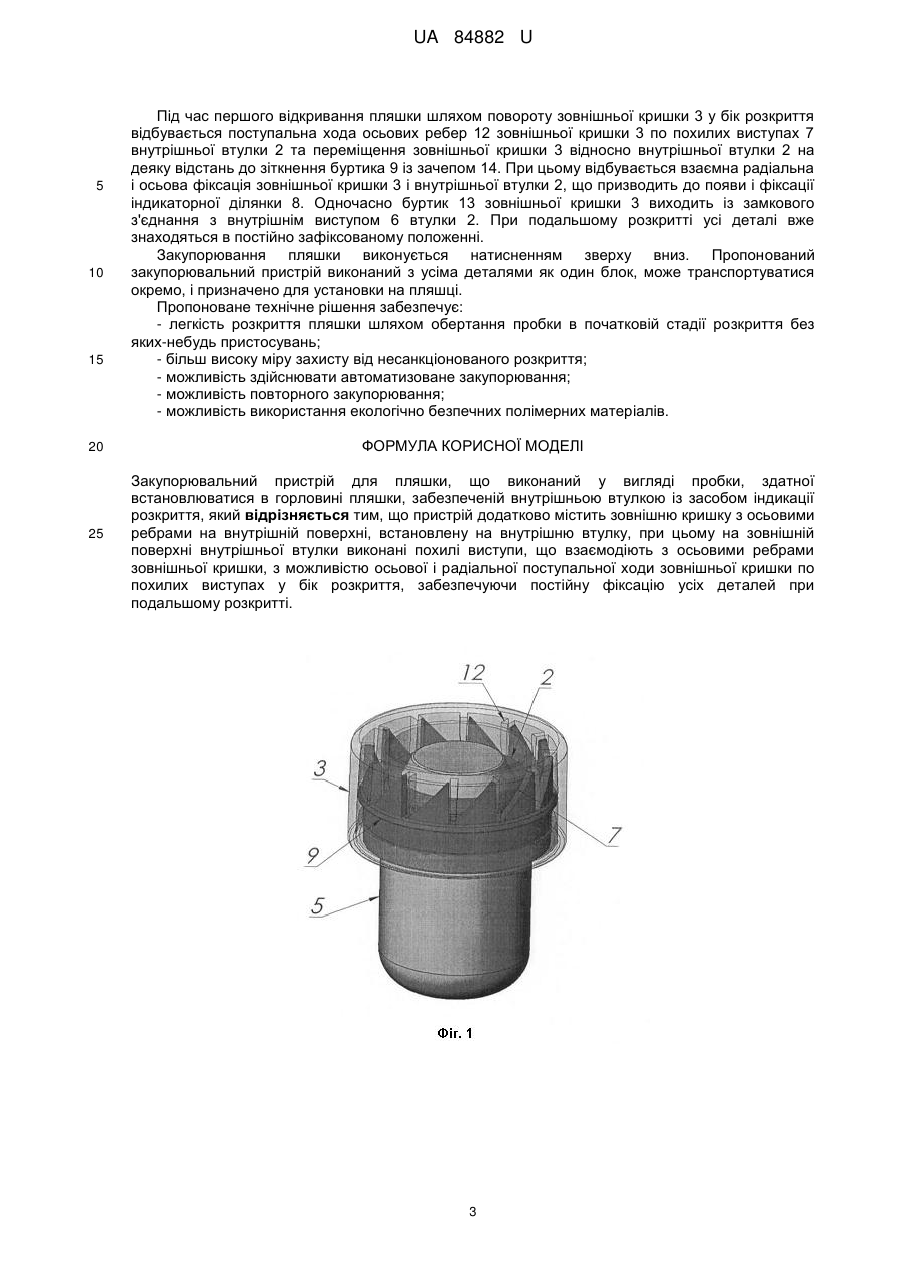

Реферат: Закупорювальний пристрій для пляшки виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченій внутрішньою втулкою із засобом індикації розкриття. Пристрій додатково містить зовнішню кришку з осьовими ребрами на внутрішній поверхні, встановлену на внутрішню втулку, при цьому на зовнішній поверхні внутрішньої втулки виконані похилі виступи, що взаємодіють з осьовими ребрами зовнішньої кришки, з можливістю осьової і радіальної поступальної ходи зовнішньої кришки по похилих виступах у бік розкриття, забезпечуючи постійну фіксацію усіх деталей при подальшому розкритті. UA 84882 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ПЛЯШКИ UA 84882 U UA 84882 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області закупорювальних пристроїв і може бути використана для закупорювання пляшок в лікеро-горілчаній і виноробній промисловості, а саме до таких пристроїв, які мають засоби індикації розтину, здатним вказувати на те, що цей закупорювальний пристрій вже відкривали щонайменше один раз. Останнім часом зростає попит на закупорювальні системи з індикацією несанкціонованого розкриття, які ясно вказують споживачам, чи розкривався контейнер ким-небудь раніше для того, щоб наприклад замінити його вміст на продукт, що не відповідає первинному. Хоча виготовити деякі види засобів з індикацією несанкціонованого розкриття відносно легко, набагато складніше виготовити такий засіб з індикацією несанкціонованого розкриття, яке не можна було б обійти, не порушивши при цьому систему індикації несанкціонованого розкриття, або ж, порушивши її, не можна було б потім повернути до колишнього первозданного на вигляд стану, що вказує на те, що упаковку раніше ніхто не розкривав. Відомі закупорювальні засоби типу пробок для вина, виконані з синтетичного матеріалу (Патент РФ на винахід № 2268213, МПК B65D 39/00, опубл. 20.01.06 г.) Вони можуть бути виготовлені з різних матеріалів, зокрема - з еластомерів, таких як вспінений поліетилен, або його співполімери, полістирол і його співполімери, співполімер етилену і вінілацетату, поліуретани, поліпропілени і ін. (Патент РФ на винахід № 2266853 B65D 51/00, опубл. 27.12.05 г.). Вказаний патент також описує можливість друкування написів фарбою на пробці. Якщо ці написи наносять на поверхні пробки, що контактують з горловиною пляшки або з вином, що набуває все більшого поширення в цій області техніки, то і в цьому випадку утримуване пляшки також може забруднюватися цим закупорювальним засобом. Крім цього, при закупорюванні цією пробкою вона може йти безконтрольно вниз, а при розкритті її неможливо витягнути без штопора. Відома пробка для закупорювання посудин, що містить основу і закріплену на ній кришку (див. авторське свідоцтво СРСР № 189699, 1967 р., МПК В67В). Недоліком цієї пробки є недостатні її споживчі якості у зв'язку з можливістю зміни зовнішнього вигляду через деформацію поверхні пробки в процесі транспортування і складності надання їй різної колірної гамми. Відомі широко описані у вітчизняних і зарубіжних джерелах інформації закупорювальні пристрої із засобами індикації розкриття, що вказують на те, що пляшка була незаконно відкрита. Серед відомих аналогів є системи, в яких закупорювальний засіб спочатку розташовується в одному положенні, але, будучи одного разу знятим, він може бути повернений тільки в друге положення, яке візуально чітко відрізняється від першого положення. Наприклад патент США № 5738231, МПК B65D 55/02, опубл. 14.04.1998 г., описує гвинтову кришку з індикацією розкриття, де одна її частина під час процесу розкриття переміщається так, що після розкриття вона не може повернутися назад на своє початкове положення через перешкоди у вигляді виступу на шийці контейнера. В результаті ця закупорювальна пробка може повернутися тільки в таке положення, в якому вона буде зміщена по осі відносно свого первинного положення. У вказаному засобі недостатня надійність контролю розкриття, а саме перешкоджаючий елемент легкодоступний і може бути видалений, наприклад відрізаний, щоб створити видимість первозданної цілісності закупорювання. Відоме також технічне рішення по патенту РФ на корисну модель № 92410, опубл. 20.03.2010, МПК B65D 49/02, закупорювальний пристрій, що представляє з себе, закупорювальний пристрій, який містить пробку зі вспененного матеріалу, надіту на герметизуючу частину пробки фіксаторну втулку і прикріплений до останньої відривний поясочок з язичком таким чином, що забезпечує легке роз'єднання відривного поясочка, наприклад за допомогою лінії перфорації між фіксаторною втулкою або пробкою, або ковпачком. Відомий пристрій відповідає таким вимогам, як надійність фіксації на вінчику закупорювальної посудини і наочність індикації розкриття, але є не технологічним у виготовленні і не досить надійним, оскільки має язичок відривного поясочка, що виступає за межі пробки. Найбільш близьким аналогом є пристрій для закупорювання посудини (Патент РФ на винахід № 2426678, МПК B65D 39/00, публ. 20.08.2011), виконаний у вигляді пробки з відривним поясочком, який забезпечений зафіксованим відносно пробки кільцем, сполученим з відривним поясочком, що має засоби фіксації відносно горловини посудини. Пробка виконана з поглибленням для розташування в ньому язичка відривного поясочка, а відривний поясочок 1 UA 84882 U 5 10 15 20 25 30 35 40 45 50 55 60 виконаний з ребрами для взаємодії з виступами фіксувального кільця вінчика посудини і для утворення руйнованого з'єднання з кільцем. Відоме рішення має недостатньо надійну конструкцію пристрою для закупорювання посудини із засобом індикації, яку можна було б виготовляти і розміщувати на пляшках з досить високою швидкістю без ненавмисного руйнування або деформації самого засобу індикації з причини можливості випадкового руйнування по лінії ослабленої міцності. Крім цього при розкритті посудини зазвичай пробку тягнуть вгору, докладаючи певне зусилля, що призводить до незручності в експлуатації, а також може викликати руйнування відривного поясочка. В основу корисної моделі поставлена задача розробки надійнішої конструкції закупорювального пристрою із засобом індикації розкриття, яка задовольняла б високим споживчим якостям при прийнятній вартості, і у результаті підвищувала зручність використання для споживача, а саме легкість розкриття в початковій стадії шляхом плавного повороту закупорювального пристрою. Поставлена задача вирішується тим, що закупорювальний пристрій для пляшки виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, яка забезпечена внутрішньою втулкою із засобом індикації розкриття, при цьому пристрій додатково містить зовнішню кришку з осьовими ребрами на внутрішній поверхні, встановлену на внутрішню втулку, при цьому на зовнішній поверхні внутрішньої втулки виконані похилі виступи, що взаємодіють з осьовими ребрами зовнішньої кришки з можливістю осьової і радіальної поступальної ходи зовнішньої кришки по похилих виступах у бік розкриття, забезпечуючи постійну фіксацію усіх деталей при подальшому розкритті. Можливість здійснення корисної моделі, охарактеризованою приведеною вище сукупністю ознак, а також можливість її реалізації може бути підтверджена описом конструкції закупорювального пристрою, виконаного відповідно до технічного рішення, що заявляється. Опис конструкції пояснюється кресленнями, на яких зображений загальний вигляд закупорювального пристрою для пляшки (фіг. 1) і загальний вигляд в розрізі (фіг. 2). Закупорювальний пристрій для пляшки містить пробку 1, внутрішню втулку 2 і зовнішню кришку 3. Пробка 1 складається з верхнього виступу 4 і нижнього живця 5, розміщуваного в горловині пляшки (на кресленнях не показано). Пробка 1 виконана зі вспіненого матеріалу, що зменшує її вагу і покращує фіксувальні властивості. Пробка може бути виконана також з пробки дерева або іншого полімерного матеріалу для закупорювання різних посудин з різними рідинами. Верхня частина 4 пробки 1 сполучена з внутрішньою втулкою 2. Внутрішня втулка 2 виконана з внутрішнім виступом 6, який забезпечує з'єднання з верхньою частиною 4 внутрішніх пробки 1, а також є елементом осьового блокування закупорювального пристрою. На зовнішній поверхні внутрішньої втулки 2 виконані похилі виступи 7. Нижня зовнішня частина внутрішньої втулки 2 виконана у вигляді індикаторної ділянки 8, яка є інтервалом між торцевою поверхнею зовнішньої кришки 3 і торцевою поверхнею внутрішньої втулки 2. На бічній поверхні внутрішньої втулки 2 є буртик 9, що утримує зовнішню кришку 3 після першого розкриття, що згодом дає можливість підйому усіх деталей при подальшому розкритті, забезпечуючи їх осьове стопоріння. Зовнішня кришка 3 має торцеву 10 і бічну 11 поверхні, які виконані як єдине ціле, причому на внутрішній бічній поверхні кришки 3 виконані осьові ребра 12, що взаємодіють з похилими виступами 7 втулки 2, забезпечуючи осьову і радіальну поступальну ходу зовнішньої кришки 3 по похилих виступах 7 у бік розкриття, забезпечуючи фіксацію індикаторної ділянки 8, а також постійну фіксацію усіх деталей при подальшому розкритті. На внутрішній верхній торцевій поверхні кришки 3 виконаний буртик 13 для взаємодії з внутрішнім виступом 6 втулки 2. Зовнішня кришка може бути декорована оболонкою з алюмінію або іншого матеріалу. Зовнішня кришка 3 має на нижній торцевій поверхні зачіп 14 з можливістю фіксації на буртику 9 втулки 2 при першому розкритті. Зовнішня кришка 3 і внутрішня втулка 2 виконані з екологічно чистих полімерних матеріалів. На поверхню індикаторної ділянки 8 можуть бути нанесені засоби ідентифікації, наприклад декоративні малюнки, написи і інші засоби індивідуалізації. Внутрішня втулка 2 може бути забарвлена в колір, що контрастує з кольором зовнішньої кришки 3. Закупорювальний пристрій працює таким чином: нижній живець 5 пробки 1 разом внутрішньою втулкою 2 і кришкою 3 встановлюється в горловині пляшки, забезпечуючи герметичність закупорювання. 2 UA 84882 U 5 10 15 20 25 Під час першого відкривання пляшки шляхом повороту зовнішньої кришки 3 у бік розкриття відбувається поступальна хода осьових ребер 12 зовнішньої кришки 3 по похилих виступах 7 внутрішньої втулки 2 та переміщення зовнішньої кришки 3 відносно внутрішньої втулки 2 на деяку відстань до зіткнення буртика 9 із зачепом 14. При цьому відбувається взаємна радіальна і осьова фіксація зовнішньої кришки 3 і внутрішньої втулки 2, що призводить до появи і фіксації індикаторної ділянки 8. Одночасно буртик 13 зовнішньої кришки 3 виходить із замкового з'єднання з внутрішнім виступом 6 втулки 2. При подальшому розкритті усі деталі вже знаходяться в постійно зафіксованому положенні. Закупорювання пляшки виконується натисненням зверху вниз. Пропонований закупорювальний пристрій виконаний з усіма деталями як один блок, може транспортуватися окремо, і призначено для установки на пляшці. Пропоноване технічне рішення забезпечує: - легкість розкриття пляшки шляхом обертання пробки в початковій стадії розкриття без яких-небудь пристосувань; - більш високу міру захисту від несанкціонованого розкриття; - можливість здійснювати автоматизоване закупорювання; - можливість повторного закупорювання; - можливість використання екологічно безпечних полімерних матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Закупорювальний пристрій для пляшки, що виконаний у вигляді пробки, здатної встановлюватися в горловині пляшки, забезпеченій внутрішньою втулкою із засобом індикації розкриття, який відрізняється тим, що пристрій додатково містить зовнішню кришку з осьовими ребрами на внутрішній поверхні, встановлену на внутрішню втулку, при цьому на зовнішній поверхні внутрішньої втулки виконані похилі виступи, що взаємодіють з осьовими ребрами зовнішньої кришки, з можливістю осьової і радіальної поступальної ходи зовнішньої кришки по похилих виступах у бік розкриття, забезпечуючи постійну фіксацію усіх деталей при подальшому розкритті. 3 UA 84882 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюPakhomov Dmitrii Ivanovich, Biriukov Nikolai Petrovich
Автори російськоюПахомов Дмитрий Иванович, Бирюков Николай Петрович
МПК / Мітки
МПК: B65D 49/00, B65D 39/00
Мітки: пристрій, закупорювальний, пляшки
