Спосіб змішування сипучих матеріалів з малими кількостями рідини

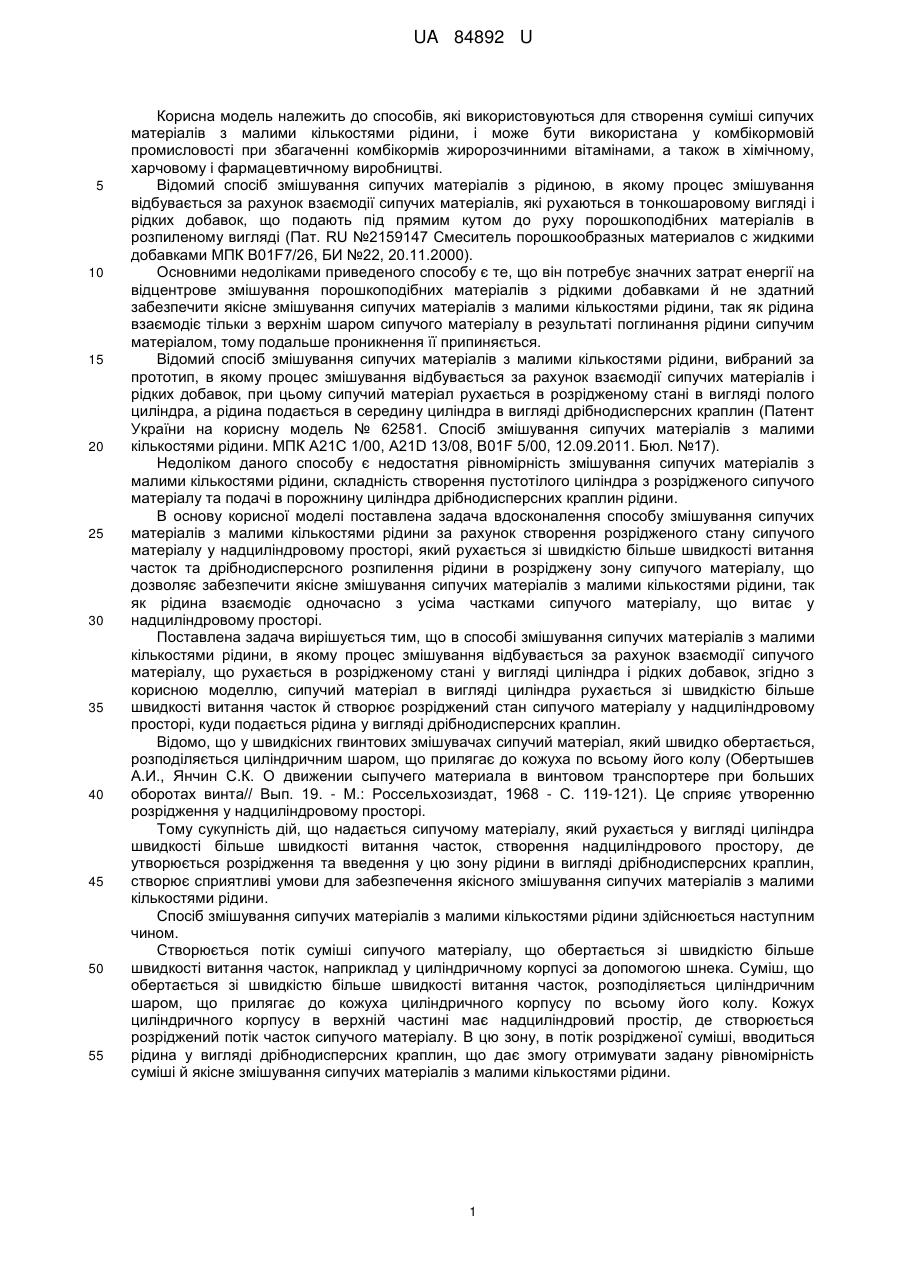

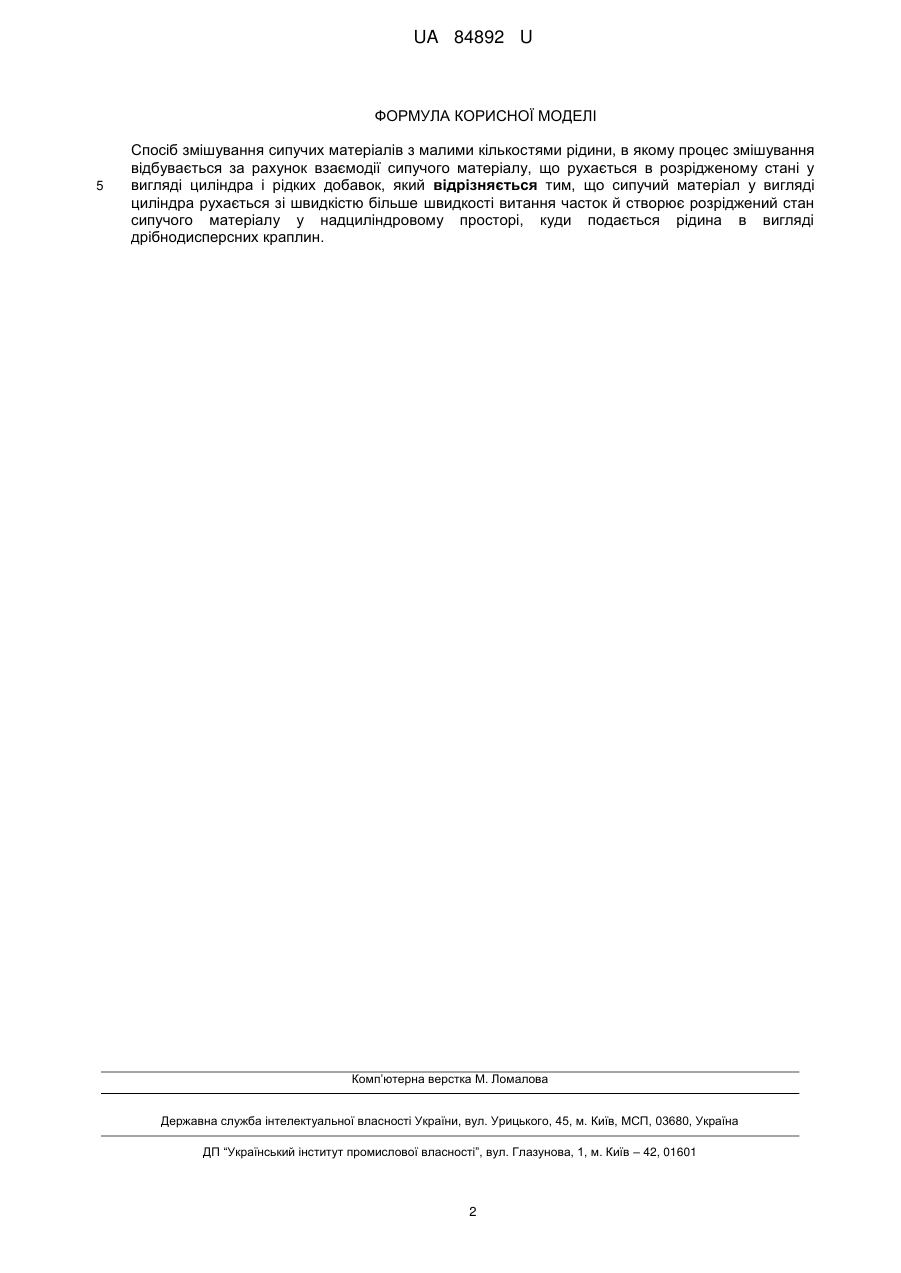

Реферат: Спосіб змішування сипучих матеріалів з малими кількостями рідини, в якому процес змішування відбувається за рахунок взаємодії сипучого матеріалу, що рухається в розрідженому стані у вигляді циліндра і рідких добавок. Сипучий матеріал у вигляді циліндра рухається зі швидкістю більше швидкості витання часток й створює розріджений стан сипучого матеріалу у надциліндровому просторі, куди подається рідина в вигляді дрібнодисперсних краплин. UA 84892 U (54) СПОСІБ ЗМІШУВАННЯ СИПУЧИХ МАТЕРІАЛІВ З МАЛИМИ КІЛЬКОСТЯМИ РІДИНИ UA 84892 U UA 84892 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів, які використовуються для створення суміші сипучих матеріалів з малими кількостями рідини, і може бути використана у комбікормовій промисловості при збагаченні комбікормів жиророзчинними вітамінами, а також в хімічному, харчовому і фармацевтичному виробництві. Відомий спосіб змішування сипучих матеріалів з рідиною, в якому процес змішування відбувається за рахунок взаємодії сипучих матеріалів, які рухаються в тонкошаровому вигляді і рідких добавок, що подають під прямим кутом до руху порошкоподібних матеріалів в розпиленому вигляді (Пат. RU №2159147 Смеситель порошкообразных материалов с жидкими добавками МПК B01F7/26, БИ №22, 20.11.2000). Основними недоліками приведеного способу є те, що він потребує значних затрат енергії на відцентрове змішування порошкоподібних матеріалів з рідкими добавками й не здатний забезпечити якісне змішування сипучих матеріалів з малими кількостями рідини, так як рідина взаємодіє тільки з верхнім шаром сипучого матеріалу в результаті поглинання рідини сипучим матеріалом, тому подальше проникнення її припиняється. Відомий спосіб змішування сипучих матеріалів з малими кількостями рідини, вибраний за прототип, в якому процес змішування відбувається за рахунок взаємодії сипучих матеріалів і рідких добавок, при цьому сипучий матеріал рухається в розрідженому стані в вигляді полого циліндра, а рідина подається в середину циліндра в вигляді дрібнодисперсних краплин (Патент України на корисну модель № 62581. Спосіб змішування сипучих матеріалів з малими кількостями рідини. МПК А21С 1/00, A21D 13/08, B01F 5/00, 12.09.2011. Бюл. №17). Недоліком даного способу є недостатня рівномірність змішування сипучих матеріалів з малими кількостями рідини, складність створення пустотілого циліндра з розрідженого сипучого матеріалу та подачі в порожнину циліндра дрібнодисперсних краплин рідини. В основу корисної моделі поставлена задача вдосконалення способу змішування сипучих матеріалів з малими кількостями рідини за рахунок створення розрідженого стану сипучого матеріалу у надциліндровому просторі, який рухається зі швидкістю більше швидкості витання часток та дрібнодисперсного розпилення рідини в розріджену зону сипучого матеріалу, що дозволяє забезпечити якісне змішування сипучих матеріалів з малими кількостями рідини, так як рідина взаємодіє одночасно з усіма частками сипучого матеріалу, що витає у надциліндровому просторі. Поставлена задача вирішується тим, що в способі змішування сипучих матеріалів з малими кількостями рідини, в якому процес змішування відбувається за рахунок взаємодії сипучого матеріалу, що рухається в розрідженому стані у вигляді циліндра і рідких добавок, згідно з корисною моделлю, сипучий матеріал в вигляді циліндра рухається зі швидкістю більше швидкості витання часток й створює розріджений стан сипучого матеріалу у надциліндровому просторі, куди подається рідина у вигляді дрібнодисперсних краплин. Відомо, що у швидкісних гвинтових змішувачах сипучий матеріал, який швидко обертається, розподіляється циліндричним шаром, що прилягає до кожуха по всьому його колу (Обертышев А.И., Янчин С.К. О движении сыпучего материала в винтовом транспортере при больших оборотах винта// Вып. 19. - М.: Россельхозиздат, 1968 - С. 119-121). Це сприяє утворенню розрідження у надциліндровому просторі. Тому сукупність дій, що надається сипучому матеріалу, який рухається у вигляді циліндра швидкості більше швидкості витання часток, створення надциліндрового простору, де утворюється розрідження та введення у цю зону рідини в вигляді дрібнодисперсних краплин, створює сприятливі умови для забезпечення якісного змішування сипучих матеріалів з малими кількостями рідини. Спосіб змішування сипучих матеріалів з малими кількостями рідини здійснюється наступним чином. Створюється потік суміші сипучого матеріалу, що обертається зі швидкістю більше швидкості витання часток, наприклад у циліндричному корпусі за допомогою шнека. Суміш, що обертається зі швидкістю більше швидкості витання часток, розподіляється циліндричним шаром, що прилягає до кожуха циліндричного корпусу по всьому його колу. Кожух циліндричного корпусу в верхній частині має надциліндровий простір, де створюється розріджений потік часток сипучого матеріалу. В цю зону, в потік розрідженої суміші, вводиться рідина у вигляді дрібнодисперсних краплин, що дає змогу отримувати задану рівномірність суміші й якісне змішування сипучих матеріалів з малими кількостями рідини. 1 UA 84892 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб змішування сипучих матеріалів з малими кількостями рідини, в якому процес змішування відбувається за рахунок взаємодії сипучого матеріалу, що рухається в розрідженому стані у вигляді циліндра і рідких добавок, який відрізняється тим, що сипучий матеріал у вигляді циліндра рухається зі швидкістю більше швидкості витання часток й створює розріджений стан сипучого матеріалу у надциліндровому просторі, куди подається рідина в вигляді дрібнодисперсних краплин. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
