Влаштування для дублювання полотен рулонного матеріалу

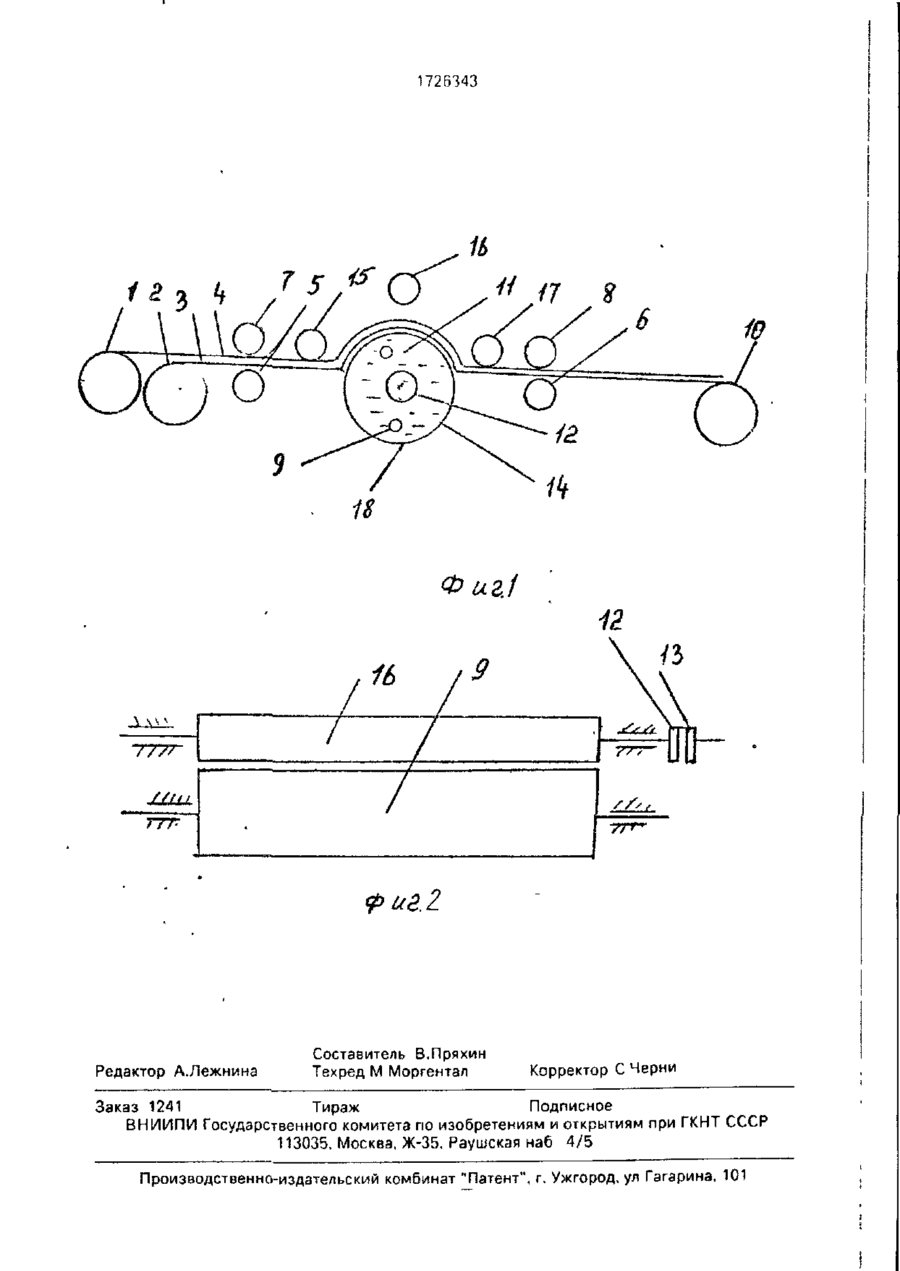

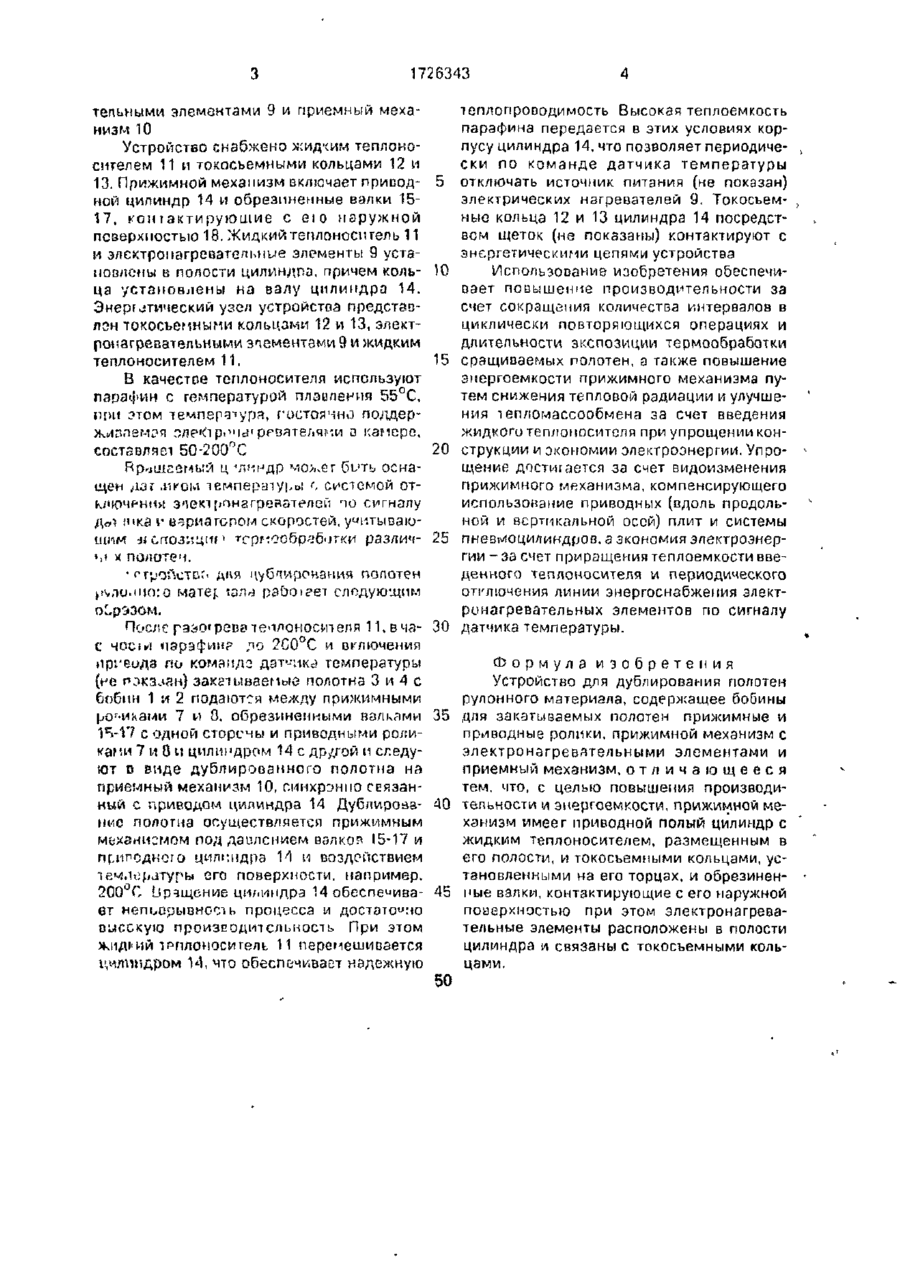

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК Ґ (19) (5D5 fb J> (10 В 65 Н 21/00 39/16 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР \Г\ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 *Х (21)48217^2/12 (22) 07.05.90 (46) 15 04.92 Бюл № 14 (75) В. Я Пряхик (53) 677.057 7(088 8) (56) Авторское свидетельство СССР №597616, кл В 65 Н 21/00 1978 (54) УСТРОЙСТВО ДЛЯ ДУБЛИРОВАНИЯ ПОЛОТЕН РУЛОННОГО МАТЕРИАЛА (57) Изобретение относится к легкой промышленности а именно к устройствам для ДУОЛІ/.рования полотен рулонного материала, которое позволяет повысить производительность и энергоемкость Устройство содержит бобины с закатываемыми полотнами прижимные и приводные ролики, прижимной механизм, оснащенный электронагревательными элементами, и приемный узел Прижимной механизм выполнен в виде приводного цилиндра и обречиненных валков, контактирующих с его наружной поверхностью При этом в полости цилиндра размещены жидкий іеплоноситель токосъемные кольца установленные уториов и электронагревательные элементы жестко закрепленные между ними 2 ил Изобретение относится к устройствам для закатки полотна на бобины и может быть использовано в легкой промышленности для склеивания по меньшей мере двух рулонных тканей Известно устройство для дублирования полотен рулонного материала, содержащее бобины с закатываемыми полотнами прижимные и приводные ролики, прижимной механизм, оснащенный электронагревательными элементами приемный узел в котором прижимной механизм выполнен в виде пл'лт одна из которых размещена с возможностью вертикального, а другая - с возможностью возвратно-поступательного перемещения, и систему управляемых пневмоцилиндров Устройство позволяет улуч шить качество склеивания материалов например, за счет использования в прижимном механизме электронаг ревательных элементов. Недостатками указанного устройства являются низкая производительность и энергоемкость Это поясняется тем, что устройство рассчитано на циклический процесс, в котором прижимной механЕїзм периодически разводится вдоль осей перемещения плит, и на выдержку, необходимую для склеивания полотен Возвратно-поступательные перемещения плиты со встроенными электронагревателями повышают ее тепловую радиацию, что требует постоянного потребления электрической энергии и информирует о недостаточной энергоемкости устройства Цель изобретения - повышение производительности и энергоемкости На фиг 1 представлено устройство для дублирования полотен рулонного материала, общий вид на фиг 2 - то же вид спереди Устройство для дублирования полотен рулонного материала содержит бооичы 1 и 2 с закатываемыми полотнами 3 и А, прижимные 5 и 6 и приводные 7 и 8 ролики прижимной механизм с элеюоонагрева 1726343 теплопроводимость Высокая теплоемкость парафина передается в этих условиях корпусу цилиндра 14, что позволяет периодиче- , ски по команде датчика температуры отключать источник питания (не показан) электрических нагревателей 9. Токосъем- > ные кольца 12 и 13 цилиндра 14 посредством щеток (не показаны) контактируют с энергетическими цепями устройства Использование изобретения обеспечивает повышение производительности за счет сокращения количества интервалов в циклически повторяющихся операциях и длительности экспозиции термообработки сращиваемых полотен, а также повышение энергоемкости прижимного механизма путем снижения тепловой радиации и улучшения тепломассообмена за счет введения жидкого теплоносителя при упрощении конструкции и экономии электроэнергии. Упрощение достигается за счет видоизменения прижимного механизма, компенсирующего использование приводных (вдоль продольной и вертикальной осей) плит и системы пневмоцилиндров. а экономия электроэнергии-за счет приращения теплоемкости ввеV X ПОЛОТЄЧ. • ^т^о'Лстсг. дня цубФлроазния попотей денного теплоносителя и периодического I'vnu.щеке мате). ю;м раооїгет следующим отключения линии энергоснабжения электоСрээом. ронагревательных элементов по сигналу После разогреве теплоносителя 11, вча- 30 датчика температуры. с чосіи чзрэфим? л о 2С0°С и включения привода по командо датчика температуры Формула изобретения (ие РОКЗ^ЗН) закатываемые полотна 3 и 4 с Устройство для дублирования полотен бобин 1 и 2 подаются между прижимными рулонного материала, содержащее бобины роликами 7 и 0, обрезиненными валками 35 для закатываемых полотен прижимные и 1*И7 с одной сторсчы и приводными ролиприводные ролики, прижимной механизм с ками 7 и 0 и цилиндром 14 с другой и следуэлектронагревательными элементами и ют D виде дублированного полотна на приемный механизм, о т л и ч а ю щ е е с я приемный механизм 10, синхронно связантем, что, с целью повышения производиный с приводом цилиндра 14 Дубпироза- ло тепьности и энергоемкости, прижимной мение полотна осуществляется прижимным ханизм имеет приводной полый цилиндр с механизмом по;д давлением валко? 15-17 и жидким теплоносителем, размещенным в ПРИРОДНОГО цилиндра 14 и воздействием его полости, и токосъемными кольцами, устєм.піратурьі его поверхности, например, тановленными на его торцах, и обрезинен200°С Вращение цилиндра 14 обєспеииаа- 45 ные валки, контактирующие с его наружной ет непрерывность процесса и достатои:ю поверхностью при этом электронагреваоисскую производительность При этом тельные элементы расположены в полости жидкий трплоносигель 11 перемешивается цилиндра и связаны с токосъемными кольцчлппдром 14, что обеспечивает надежную цами, 50 тельными элементами 9 и приемный механизм 10 Устройство снабжено жид-сим теплоносителем 11 и токосъемными кольцами 12 и 13. Прижимной механизм включает привод- 5 ной цилиндр 14 и обреэпненные валки 1517, комі актирующие с е ю наружной поверхностью 18. Жидкий теплоноситель 11 и электронагревательные элементы 9 установлены в ПОЛОСТИ цилиндра, причем коль- 10 ца установлены на валу цилиндра 14. Энергетический узел устройства предстзплен токосъемными кольцами 12 и 13, электронагревательными элементами 9 и жидким теплоносителем 11. 15 В качестое теплоносителя используют парафин с температурой плавления 55°С, при этом температура, постоянно лоддержиппемгя оле'Ор^ча1 ргоатег.яг.и а камере, составляет 50-200°С 20 Вращаемый ц ^лмндр мо)ьег бь'ть оснащен да г ліком іемпераіуі.оі г, системой отг К/»ЮЧРНИ>[ электронагревателей ю сигналу До) міка І* вчриагопом скоростей, учитывающим ЛСПОЗИЦПР термообработки различ- 25 1726343 Ф иг.1 Редактор А.Лежнина Составитель В.Пряхин Техред М Моргентал Корректор С Черни Заказ 1241 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
