Кришка для закупорювання ємності

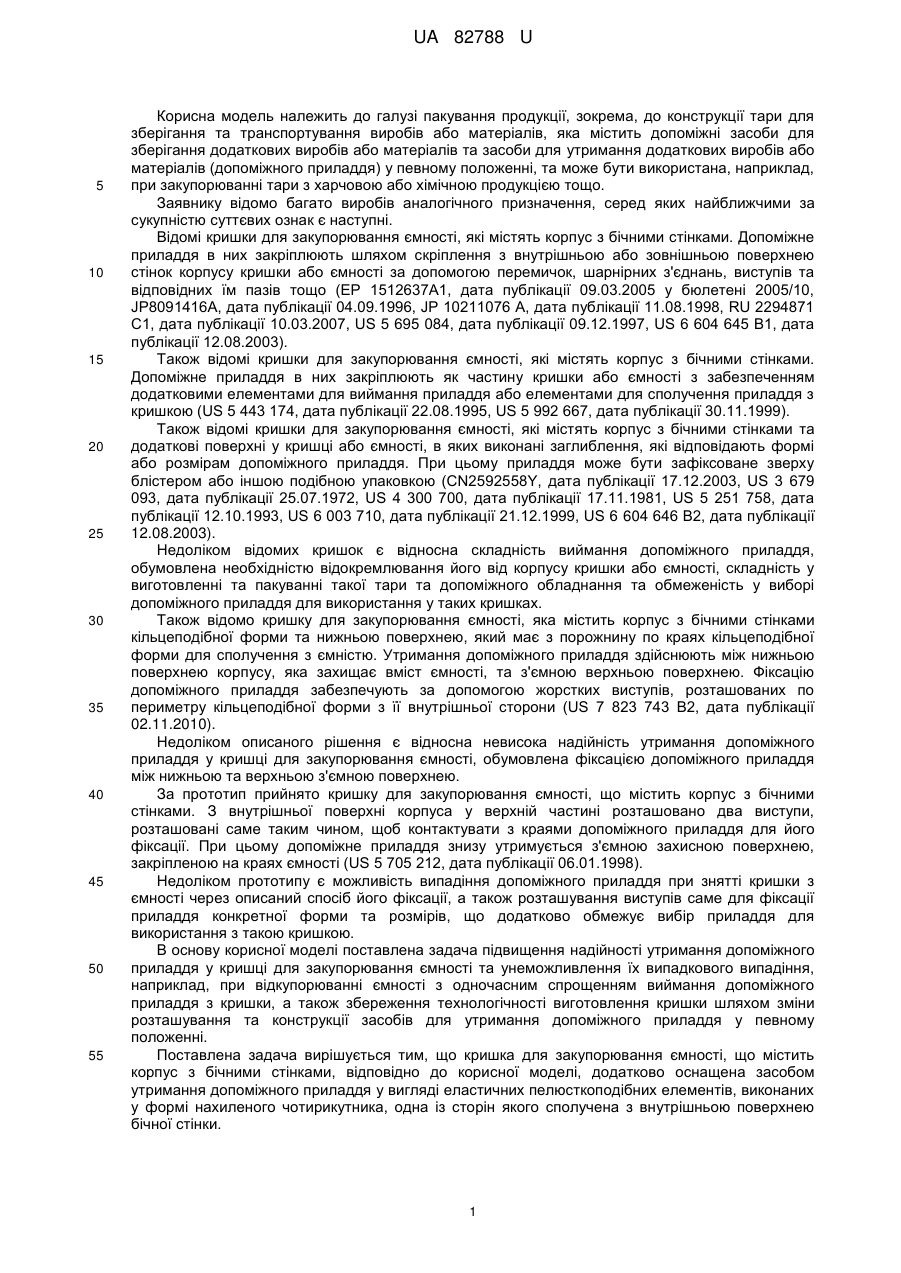

Реферат: Кришка для закупорювання ємності містить корпус з бічними стінками. Додатково оснащена засобом утримання допоміжного приладдя у вигляді еластичних пелюсткоподібних елементів, виконаних у формі нахиленого чотирикутника, одна із сторін якого сполучена з внутрішньою поверхнею бічної стінки. UA 82788 U (54) КРИШКА ДЛЯ ЗАКУПОРЮВАННЯ ЄМНОСТІ UA 82788 U UA 82788 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі пакування продукції, зокрема, до конструкції тари для зберігання та транспортування виробів або матеріалів, яка містить допоміжні засоби для зберігання додаткових виробів або матеріалів та засоби для утримання додаткових виробів або матеріалів (допоміжного приладдя) у певному положенні, та може бути використана, наприклад, при закупорюванні тари з харчовою або хімічною продукцією тощо. Заявнику відомо багато виробів аналогічного призначення, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомі кришки для закупорювання ємності, які містять корпус з бічними стінками. Допоміжне приладдя в них закріплюють шляхом скріплення з внутрішньою або зовнішньою поверхнею стінок корпусу кришки або ємності за допомогою перемичок, шарнірних з'єднань, виступів та відповідних їм пазів тощо (ЕР 1512637А1, дата публікації 09.03.2005 у бюлетені 2005/10, JP8091416A, дата публікації 04.09.1996, JP 10211076 А, дата публікації 11.08.1998, RU 2294871 С1, дата публікації 10.03.2007, US 5 695 084, дата публікації 09.12.1997, US 6 604 645 В1, дата публікації 12.08.2003). Також відомі кришки для закупорювання ємності, які містять корпус з бічними стінками. Допоміжне приладдя в них закріплюють як частину кришки або ємності з забезпеченням додатковими елементами для виймання приладдя або елементами для сполучення приладдя з кришкою (US 5 443 174, дата публікації 22.08.1995, US 5 992 667, дата публікації 30.11.1999). Також відомі кришки для закупорювання ємності, які містять корпус з бічними стінками та додаткові поверхні у кришці або ємності, в яких виконані заглиблення, які відповідають формі або розмірам допоміжного приладдя. При цьому приладдя може бути зафіксоване зверху блістером або іншою подібною упаковкою (CN2592558Y, дата публікації 17.12.2003, US 3 679 093, дата публікації 25.07.1972, US 4 300 700, дата публікації 17.11.1981, US 5 251 758, дата публікації 12.10.1993, US 6 003 710, дата публікації 21.12.1999, US 6 604 646 В2, дата публікації 12.08.2003). Недоліком відомих кришок є відносна складність виймання допоміжного приладдя, обумовлена необхідністю відокремлювання його від корпусу кришки або ємності, складність у виготовленні та пакуванні такої тари та допоміжного обладнання та обмеженість у виборі допоміжного приладдя для використання у таких кришках. Також відомо кришку для закупорювання ємності, яка містить корпус з бічними стінками кільцеподібної форми та нижньою поверхнею, який має з порожнину по краях кільцеподібної форми для сполучення з ємністю. Утримання допоміжного приладдя здійснюють між нижньою поверхнею корпусу, яка захищає вміст ємності, та з'ємною верхньою поверхнею. Фіксацію допоміжного приладдя забезпечують за допомогою жорстких виступів, розташованих по периметру кільцеподібної форми з її внутрішньої сторони (US 7 823 743 В2, дата публікації 02.11.2010). Недоліком описаного рішення є відносна невисока надійність утримання допоміжного приладдя у кришці для закупорювання ємності, обумовлена фіксацією допоміжного приладдя між нижньою та верхньою з'ємною поверхнею. За прототип прийнято кришку для закупорювання ємності, що містить корпус з бічними стінками. З внутрішньої поверхні корпуса у верхній частині розташовано два виступи, розташовані саме таким чином, щоб контактувати з краями допоміжного приладдя для його фіксації. При цьому допоміжне приладдя знизу утримується з'ємною захисною поверхнею, закріпленою на краях ємності (US 5 705 212, дата публікації 06.01.1998). Недоліком прототипу є можливість випадіння допоміжного приладдя при знятті кришки з ємності через описаний спосіб його фіксації, а також розташування виступів саме для фіксації приладдя конкретної форми та розмірів, що додатково обмежує вибір приладдя для використання з такою кришкою. В основу корисної моделі поставлена задача підвищення надійності утримання допоміжного приладдя у кришці для закупорювання ємності та унеможливлення їх випадкового випадіння, наприклад, при відкупорюванні ємності з одночасним спрощенням виймання допоміжного приладдя з кришки, а також збереження технологічності виготовлення кришки шляхом зміни розташування та конструкції засобів для утримання допоміжного приладдя у певному положенні. Поставлена задача вирішується тим, що кришка для закупорювання ємності, що містить корпус з бічними стінками, відповідно до корисної моделі, додатково оснащена засобом утримання допоміжного приладдя у вигляді еластичних пелюсткоподібних елементів, виконаних у формі нахиленого чотирикутника, одна із сторін якого сполучена з внутрішньою поверхнею бічної стінки. 1 UA 82788 U 5 10 15 20 25 30 35 40 45 50 55 При цьому формою нахиленого чотирикутника може бути трапецеїдальна форма, закріплена більшою основою до внутрішньої поверхні бічної стінки. При цьому сторона пелюсткоподібних елементів, сполучена з внутрішньою поверхнею бічної стінки, та протилежна їй сторона можуть бути виконані дугоподібними. При цьому еластичний пелюсткоподібний елемент може мати округлення щонайменше одного з кутів, який прилягає до сторони, протилежної стороні, сполученої з внутрішньою поверхнею бічної стінки. При цьому корпус з бічними стінками має циліндричну у горизонтальному перерізі форму. При цьому корпус може бути виконаний з пластику. При цьому бічні стінки корпусу можуть бути утворені двома співвісними поверхнями обертання, сполученими послідовно між собою. При цьому еластичні пелюсткоподібні елементи можуть бути закріплені на внутрішній поверхні бічної стінки у місці сполучення поверхонь обертання. Між сукупністю суттєвих ознак та технічним результатом, що досягається при використанні корисної моделі, існує наступний причинно-наслідковий зв'язок. Виконання засобу утримання допоміжного приладдя у вигляді еластичних пелюсткоподібних елементів з формою у вигляді нахиленого чотирикутника, одна із сторін якого сполучена з внутрішньою поверхнею бічної стінки, дозволяє забезпечити підвищеним надійності утримання допоміжного приладдя у кришці для закупорювання ємності та унеможливлення його випадкового випадіння. Гак, наявність засобу утримання допоміжного приладдя у вигляді еластичних елементів, які сполучені з внутрішньою поверхнею бічної стінки, дозволяє отримати площину усередині кришки по контуру її внутрішньої поверхні для забезпечення опорної поверхні для утримання допоміжного приладдя будь-якої форми та розміру, який входить у внутрішню порожнину кришки. При цьому виконання еластичних елементів пелюсткоподібними дозволяє забезпечити виймання допоміжного приладдя з внутрішньої порожнини кришки при її зніманні з тари, наприклад, споживачем. Проте винахідником при використанні різних конструкцій кришки було з'ясовано, що форма виконання еластичних пелюсткоподібних елементів (їх орієнтація у внутрішньому просторі кришки) впливає на надійність утримання допоміжного приладдя усередині кришки та на зручність його виймання з кришки. Наприклад, виконання еластичних пелюсткоподібних елементів, орієнтованих наприклад радіально або перпендикулярно бічній поверхні кришки (в залежності від форми перерізу кришки) з більшою щільністю по периметру внутрішньої поверхні кришки збільшує надійність утримання допоміжного приладдя, проте знижує зручність його виймання з кришки. Навпаки, менша щільність еластичних пелюсткоподібних елементів дозволяє спростити виймання допоміжного приладдя, проте зменшує надійність утримання допоміжного приладдя усередині кришки. Тому винахідником дослідним шляхом було з'ясовано, що виконання засобу утримання допоміжного приладдя саме у вигляді еластичних пелюсткоподібних елементів, які мають форму нахиленого чотирикутника, одна із сторін якого сполучена з внутрішньою поверхнею бічної стінки, дозволяє забезпечити розташування допоміжного приладдя будь-якої форми, зокрема з невеликими розмірами по ширині, одночасно на пелюсткоподібних елементах, розташованих поруч. Тобто форма нахиленого чотирикутника дозволяє створити практично суцільну поверхню з еластичних пелюсткоподібних елементів для підвищення надійності утримання допоміжного приладдя та при цьому не ускладнює виймання допоміжного приладдя з кришки. Додатково виконання еластичних пелюсткоподібних елементів трапецеїдальної форми, закріпленої більшою основою до внутрішньої поверхні бічної стінки, дозволяє підвищити технологічність виконання кришки. Також виконання сторони пелюсткоподібних елементів, сполученої з внутрішньою поверхнею бічної стінки, та протилежної їй стороні дугоподібними дозволяє додатково спростити виймання допоміжного приладдя з кришки. При цьому округлення на еластичному пелюсткоподібному елементі щонайменше одного з кутів, який прилягає до сторони, протилежної стороні, сполученої з внутрішньою поверхнею бічної стінки, також дозволяє спростити виймання допоміжного приладдя з кришки та додатково підвищує безпеку споживача при вийманні допоміжного приладдя з кришки. Виконання корпусу з бічними стінками циліндричної у горизонтальному перерізі форми є одним з прикладів виконання кришки для циліндричних ємностей. Пластик, як варіант для матеріалу для корпусу кришки, дозволяє спростити виймання допоміжного приладдя з кришки, має достатню надійність утримання допоміжного приладдя у 2 UA 82788 U 5 10 15 20 25 30 35 40 45 кришці для закупорювання ємності та унеможливлення їх випадкового випадіння, та є технологічним для виготовлення закупорювальних кришок. Утворення бічних стінок корпусу двома співвісними поверхнями обертання, сполученими послідовно між собою, дозволяє утворити усередині кришки порожнину для розташування допоміжного приладдя та відокремити її від поверхні кришки, призначеної для посадки на ємність. При цьому закріплення еластичних пелюсткоподібних елементів на внутрішній поверхні бічної стінки у місці сполучення поверхонь обертання дозволяє забезпечити одночасно посадку кришки на ємність з вже розташованим усередині допоміжним приладдям. Заявлена корисна модель ілюструється наступним прикладом здійснення кришки та відповідними кресленнями, представленими на Фіг. 1-3. При цьому: на Фіг. 1 зображено загальний вид кришки, на Фіг. 2 зображено переріз А-А на Фіг. 1, на Фіг. 3 зображено вид F на Фіг. 1. Зображувальні матеріали, що ілюструють заявлену корисну модель, а також наведений приклад конкретного виконання кришки ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Кришка для закупорювання ємності містить корпус 1, виконаний з пластику, з бічними стінками 2, що мають циліндричну у горизонтальному перерізі форму. Бічні стінки 2 корпусу 1 утворені двома співвісними поверхнями обертання - нижньою 3 у вигляді циліндра та верхньою 4 у вигляді зрізаного конуса, сполученими послідовно між собою. На внутрішній поверхні корпуса 1 розташовано засіб утримання допоміжного приладдя у вигляді еластичних пелюсткоподібних елементів 5. Еластичні пелюсткоподібні елементи 5 закріплені па внутрішній поверхні бічної стінки у місці сполучення поверхонь обертання, утворюючих бічні стінки 2. Кожен з цих елементів 5 має трапецеїдальну форму, закріплену більшою основою 6 до внутрішньої поверхні бічної стінки. При цьому більша основа 6 трапецеїдальної форми, сполучена з внутрішньою поверхнею бічної стінки, та протилежна їй сторона 7 трапецеїдальної форми виконані дугоподібними. Кожен еластичний пелюсткоподібний елемент 5 має округлення щонайменше одного з кутів, який прилягає до сторони 7 трапецеїдальної форми. Кришку використовують наступним чином. При закриванні кришкою ємності спочатку розташовують допоміжне приладдя (не показано) у порожнині 8 кришки, утвореній верхньою поверхнею 4 зрізаного конусу та еластичними пелюсткоподібними елементами 5. Допоміжним приладдям може бути ложка, виделка, ніж або паличка, призначені для виймання вмісту ємності, наприклад, морозива, або сувеніри та предмети для проведення акції, наприклад, магніти для холодильників, іграшки тощо. Після здійснюють надівання кришки на ємність нижньою поверхнею З та як варіант її фіксацію або пломбування. При відкриванні ємності, наприклад, споживачем, здійснюють зворотню послідовність дій, а саме знімають кришку, та здійснюють виймання допоміжного приладдя з кришки шляхом відгинання еластичних пелюсткоподібних елементів 5. При цьому заявлена корисна модель може бути виготовлена з використанням існуючого обладнання, наприклад з пластику на високопродуктивних термопластавтоматах литвом під тиском на прес-формах і штампах. Таким чином, заявлена корисна модель дозволяє підвищити надійність утримання допоміжного приладдя у кришці для закупорювання ємності та унеможливлення їх випадкового випадіння, наприклад, при транспортуванні і відкриванні ємності та зніманні кришки з одночасним спрощенням виймання допоміжного приладдя з кришки, а також збереження технологічності виготовлення кришки. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Кришка для закупорювання ємності, що містить корпус з бічними стінками, яка відрізняється тим, що додатково оснащена засобом утримання допоміжного приладдя у вигляді еластичних пелюсткоподібних елементів, виконаних у формі нахиленого чотирикутника, одна із сторін якого сполучена з внутрішньою поверхнею бічної стінки. 2. Кришка для закупорювання ємності за п. 1, яка відрізняється тим, що формою нахиленого чотирикутника є трапецеїдальна форма, закріплена більшою основою до внутрішньої поверхні бічної стінки. 3 UA 82788 U 5 10 15 3. Кришка для закупорювання ємності за п. 1, яка відрізняється тим, що сторона пелюсткоподібних елементів, сполучена з внутрішньою поверхнею бічної стінки, та протилежна їй сторона виконані дугоподібними. 4. Кришка для закупорювання ємності за п. 1, яка відрізняється тим, що еластичний пелюсткоподібний елемент має округлення щонайменше одного з кутів, який прилягає до сторони, протилежної стороні, сполученої з внутрішньою поверхнею бічної стінки. 5. Кришка для закупорювання ємності за п. 1, яка відрізняється тим, що корпус з бічними стінками має циліндричну у горизонтальному перерізі форму. 6. Кришка для закупорювання ємності за п. 1, яка відрізняється тим, що корпус виконаний з пластику. 7. Кришка для закупорювання ємності за п. 1, яка відрізняється тим, що бічні стінки корпусу утворені двома співвісними поверхнями обертання, сполученими послідовно між собою. 8. Кришка для закупорювання ємності за п. 5, яка відрізняється тим, що еластичні пелюсткоподібні елементи закріплені на внутрішній поверхні бічної стінки у місці сполучення поверхонь обертання. 4 UA 82788 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
