Начіпний пристрій трактора

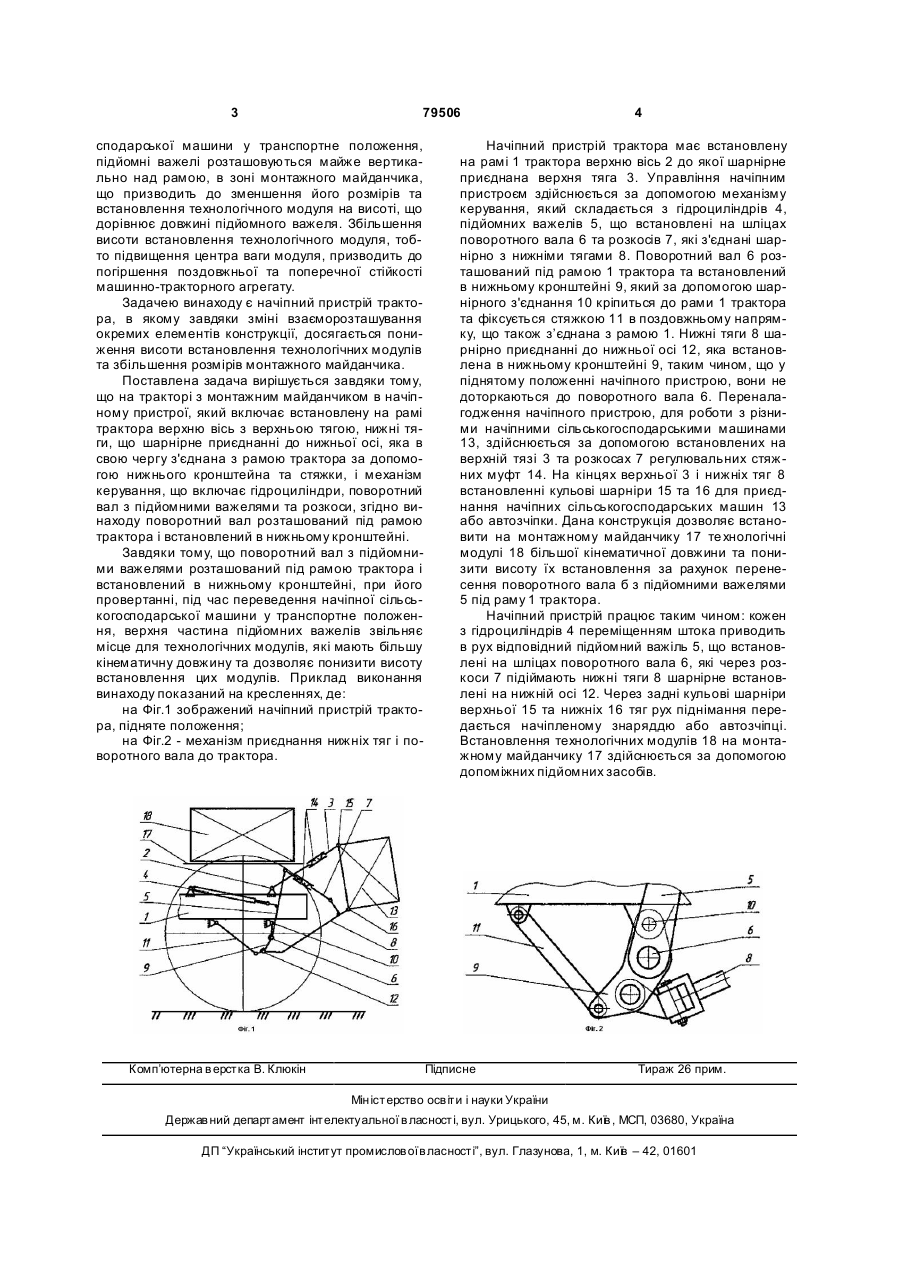

Начіпний пристрій трактора з монтажним майданчиком, який складається з встановленої на рамі трактора верхньої осі з верхньою тягою, нижніх тяг, що шарнірно приєднані до нижньої осі, яка з'єднана з рамою трактора за допомогою нижнього кронштейна та стяжки, і механізму керування, що включає гідроциліндри, поворотний вал з підйомними важелями та розкоси, які шарнірно з'єднані з нижніми тягами, який відрізняється тим, що поворотний вал розташований під рамою трактора і встановлений в нижньому кронштейні, при цьому у нижній кронштейн встановлена нижня вісь таким чином, що у піднятому положенні начіпного пристрою нижні тяги, нижня вісь та нижній кронштейн не дотикаються до поворотного вала. Винахід відноситься до сільськогосподарського машинобудування, а саме до начіпних пристроїв тракторів в яких позаду кабіни розташований монтажний майданчик і може бути використаний при агрегатуванні з начіпними сільськогосподарськими машинами та дозволяє встановлювати на монтажному майданчику те хнологічні модулі більшої кінематичної довжини, а також понизити висоту їх встановлення. Відомий начіпний пристрій трактора [Ав. св. 1593582 СРСР Кл. А01В59/04, 1986], який складається з встановленої на цапфі верхньої тяги, вала з нижніми тягами та механізму керування, що виконаний у вигляді кінематично зв'язаних гідророзподільника з гідроциліндром, до штока якого через папфу приєднаний ланцюг, встановлений за допомогою зубчатого сектора, що змонтований на валу нижніх тяг. До недоліків даного пристрою слід віднести неможливість забезпечення фіксованого положення начіпної сільськогосподарської машини під час виконання технологічної операції, це пояснюється наявністю у начіпному пристрої ланцюга, як з'єднувальної ланки між механізмом керування та нижніми тягами, в якому, при виникненні вертикальних коливань осі підвісу, зламуються шарніри і відбувається самовільне переміщення ланок, що призводить до провертання вала з нижніми тягами. Крім того конструкція даного пристрою не дозволяє налагоджувати нижні тяги, відносно одна одної, на різну висоту приєднання начіпної машини, що необхідно при виконанні технологічних операцій при яких трактор рухається під нахилом. За найближчий аналог прийнято найбільш близький по технічній суті начіпний пристрій трактора, який складається з встановленої на рамі трактора верхньої осі з верхньою тягою, нижніх тяг, що шарнірне приєднанні до нижньої осі, яка з'єднана з рамою трактора за допомогою нижнього кронштейна та стяжки, і механізму керування, що включає гідроциліндри, поворотний вал з підйомними важелями та розкоси, які шарнірне з'єднанні з нижніми тягами. У відомому начіпному пристрої поворотний вал з підйомними важелями розташований на рамі трактора в зоні монтажного майданчика і встановлений на верхній осі [Трактор ХТЗ16131. Инструкция по эксплуатации. - Харьков: ОАО Харьковский тракторный завод им. С.Орджоникидзе - 1999. - 177с.]. Недоліком відомого начіпного пристрою є те, що при розташуванні поворотного вала над рамою трактора, під час переведення начіпної сільського (19) UA (11) 79506 (13) C2 (21) a200503979 (22) 26.04.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. №9, 2007р. (72) Шкарівський Григорій Васильович, Оляднічук Руслан Васильович, Погорілий Сергій Петрович, Присяжний Віктор Григорович, Абдула Сергій Леонідович, Рульов Віктор Миколайович, Нечитайло Олексій Миколайович (73) Українська академія аграрних наук Національний науковий центр "Інститут механізації та електрифікації сільського господарства" (56) SU 1593582, 23.09.1990 FR 2776163, 24.09.1999 GB 752807, 18.06.1956 GB 846075, 24.08.1960 SU 967309, 28.10.1982 UA 56488, 15.05.2003 3 79506 сподарської машини у транспортне положення, підйомні важелі розташовуються майже вертикально над рамою, в зоні монтажного майданчика, що призводить до зменшення його розмірів та встановлення технологічного модуля на висоті, що дорівнює довжині підйомного важеля. Збільшення висоти встановлення технологічного модуля, тобто підвищення центра ваги модуля, призводить до погіршення поздовжньої та поперечної стійкості машинно-тракторного агрегату. Задачею винаходу є начіпний пристрій трактора, в якому завдяки зміні взаєморозташування окремих елементів конструкції, досягається пониження висоти встановлення технологічних модулів та збільшення розмірів монтажного майданчика. Поставлена задача вирішується завдяки тому, що на тракторі з монтажним майданчиком в начіпному пристрої, який включає встановлену на рамі трактора верхню вісь з верхньою тягою, нижні тяги, що шарнірне приєднанні до нижньої осі, яка в свою чергу з'єднана з рамою трактора за допомогою нижнього кронштейна та стяжки, і механізм керування, що включає гідроциліндри, поворотний вал з підйомними важелями та розкоси, згідно винаходу поворотний вал розташований під рамою трактора і встановлений в нижньому кронштейні. Завдяки тому, що поворотний вал з підйомними важелями розташований під рамою трактора і встановлений в нижньому кронштейні, при його провертанні, під час переведення начіпної сільськогосподарської машини у транспортне положення, верхня частина підйомних важелів звільняє місце для технологічних модулів, які мають більшу кінематичну довжину та дозволяє понизити висоту встановлення цих модулів. Приклад виконання винаходу показаний на кресленнях, де: на Фіг.1 зображений начіпний пристрій трактора, підняте положення; на Фіг.2 - механізм приєднання нижніх тяг і поворотного вала до трактора. Комп’ютерна в ерстка В. Клюкін 4 Начіпний пристрій трактора має встановлену на рамі 1 трактора верхню вісь 2 до якої шарнірне приєднана верхня тяга 3. Управління начіпним пристроєм здійснюється за допомогою механізму керування, який складається з гідроциліндрів 4, підйомних важелів 5, що встановлені на шліцах поворотного вала 6 та розкосів 7, які з'єднані шарнірно з нижніми тягами 8. Поворотний вал 6 розташований під рамою 1 трактора та встановлений в нижньому кронштейні 9, який за допомогою шарнірного з'єднання 10 кріпиться до рами 1 трактора та фіксується стяжкою 11 в поздовжньому напрямку, що також з’єднана з рамою 1. Нижні тяги 8 шарнірно приєднанні до нижньої осі 12, яка встановлена в нижньому кронштейні 9, таким чином, що у піднятому положенні начіпного пристрою, вони не доторкаються до поворотного вала 6. Переналагодження начіпного пристрою, для роботи з різними начіпними сільськогосподарськими машинами 13, здійснюється за допомогою встановлених на верхній тязі 3 та розкосах 7 регулювальних стяжних муфт 14. На кінцях верхньої 3 і нижніх тяг 8 встановленні кульові шарніри 15 та 16 для приєднання начіпних сільськогосподарських машин 13 або автозчіпки. Дана конструкція дозволяє встановити на монтажному майданчику 17 те хнологічні модулі 18 більшої кінематичної довжини та понизити висоту їх встановлення за рахунок перенесення поворотного вала б з підйомними важелями 5 під раму 1 трактора. Начіпний пристрій працює таким чином: кожен з гідроциліндрів 4 переміщенням штока приводить в рух відповідний підйомний важіль 5, що встановлені на шліцах поворотного вала 6, які через розкоси 7 підіймають нижні тяги 8 шарнірне встановлені на нижній осі 12. Через задні кульові шарніри верхньої 15 та нижніх 16 тяг рух піднімання передається начіпленому знаряддю або автозчіпці. Встановлення технологічних модулів 18 на монтажному майданчику 17 здійснюється за допомогою допоміжних підйомних засобів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
