Зварювальна горелка

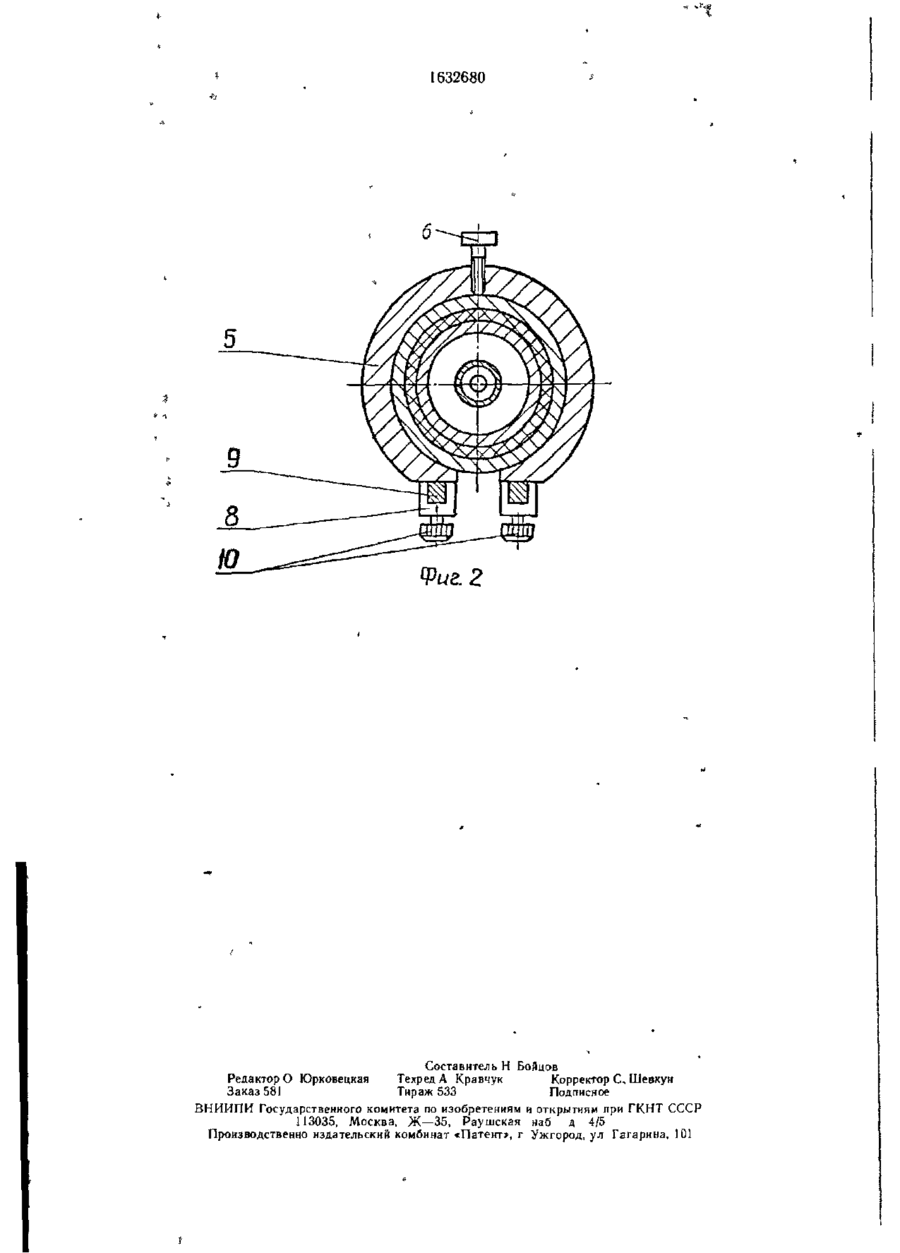

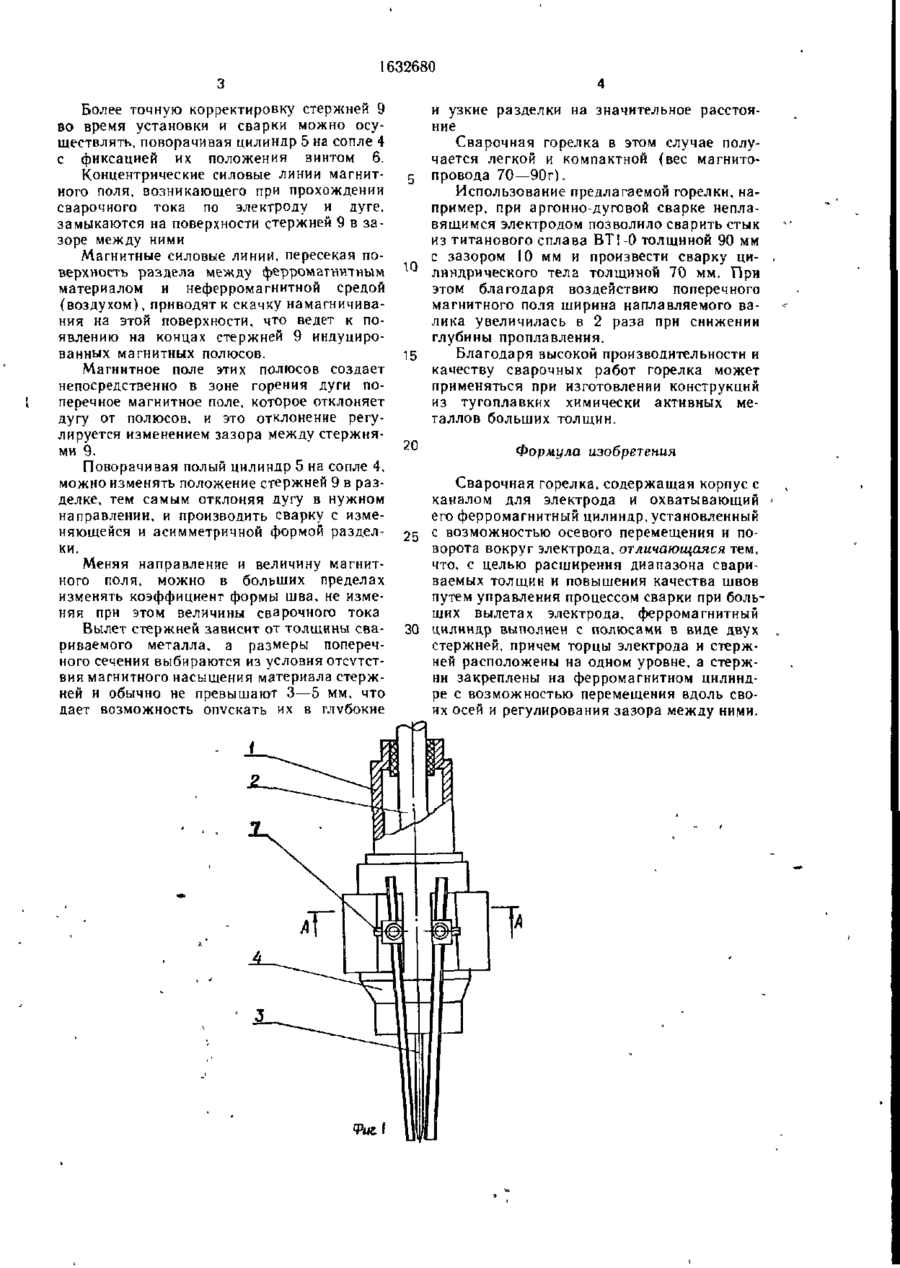

Изобретение относится к сварочному оборудованию, в частности к горелкам для сварки в среде защитных газов Цель изобретения — расширение диапазона свариваемых толщин металла и повышение качества сварных швов путем управления процессом сварки при больших вылетах электрода Горелка снабжена разрезным ферромагнитным цилиндром с двумя удлиненными полюсами в виде стержней, каждый из которых расположен под углом к оси электрода, при этом торцы электрода и стержней располагаются на одном уровне Стержни закреплены на ферромагнитном цилиндре с возможностью изменения вылета и регулирования зазора Горелка позволяет управлять процессом горения дуги при сварке с большими вылетами электрода, в частности при большой глубине разделки стыка 2 ил (Л Изобретение относится к дуговой электросварке, в частности к горелкам для сварки Целью изобретения является расширение диапазона свариваемых толщин и повышение качества швов путем управления процессом сварки при больших вылетах электрона На фиг 1 изображена горелка, об щий вид на фиг 2 — то же, поперечное сечение Сварочная горелка состоит из корпуса 1. выполненного в виде медного основания с закрепленным в нем мундштуком 2. служащим для подвода сварочного тока к электpoдv или электродной проволоке З В основании корпуса 1 крепится сопло 4. на которое устанавливается полый с продольным разрезом цилиндр 5, выполненный из ферромагнитного материала, имеющий воз можность поворота вокруг сопла 4 и фиксируемый винтом 6 В полом цилиндре 5 по краям разреза перпендикулярно оси цилиндра выполнен паз 7, в котором шарнирно закреп пены два держателя 8, в которых крепятся стержни 9, угол наклона которых к оси электрода устанавливается фиксаторами 10 Сварочная горелка работает следующим образом Горелку с установленной на ней магнитной системой размещают над свариваемым стыком так, что электрод или электродная проволока 3 находится по центру разделки или стыка с необходимым при сварке зазором, а сопло 4 располагают таким образом, чтобы не нарушалась газовая защита и обзор сварочной ванны Стержни 9, закрепленные на разрезном цилиндре 5 и контактирующие с ним с помощью держателей 8, опускаются в разделку и устанавливаются в ней на одном уровне с электродом Зазор между стержнями 9 устанавливаются в зависимости от величины сварочного тока с помощью фиксаторов 10 00 1632680 Более точную корректировку стержней 9 во время установки и сварки можно осуществлять, поворачивая цилиндр 5 на сопле 4 с фиксацией их положения винтом 6. Концентрические силовые линии магнитного поля, возникающего при прохождении сварочного тока по электроду и дуге, замыкаются на поверхности стержней 9 в зазоре между ними Магнитные силовые линии, пересекая поверхность раздела между ферромагнитным материалом и неферромагнитной средой (воздухом), приводят к скачку намагничивания на этой поверхности, что ведет к появлению на концах стержней 9 индуцированных магнитных полюсов. Магнитное поле этих полюсов создает непосредственно в зоне горения дуги поперечное магнитное поле, которое отклоняет дугу от полюсов, и это отклонение регулируется изменением зазора между стержнями 9. Поворачивая полый цилиндр 5 на сопле 4, можно изменять положение стержней 9 в разделке, тем самым отклоняя дугу в нужном направлении, и производить сварку с изменяющейся и асимметричной формой разделки. Меняя направление и величину магнитного поля, можно в больших пределах изменять коэффициент формы шва, не изменяя при этом величины сварочного тока Вылет стержней зависит от толщины свариваемого металла, а размеры поперечного сечения выбираются из условия отсутствия магнитного насыщения материала стержней и обычно не превышают 3—5 мм, что дает возможность опускать их в глубокие 'Риг. и узкие разделки на значительное расстояние Сварочная горелка в этом случае получается легкой и компактной (вес магнитопровода 70—90г). Использование предлагаемой горелки, например, при аргонно-дуговой сварке неплавящимся электродом позволило сварить стык из титанового сплава ВТ!-О толщиной 90 мм с зазором 10 мм и произвести сварку ци10 линдрического тела толщиной 70 мм. При этом благодаря воздействию поперечного магнитного поля ширина наплавляемого валика увеличилась в 2 раза при снижении глубины проплавлення. Благодаря высокой производительности и 15 качеству сварочных работ горелка может применяться при изготовлении конструкций из тугоплавких химически активных металлов больших толщин. 20 Формула изобретения Сварочная горелка, содержащая корпус с каналом для электрода и охватывающий его ферромагнитный цилиндр, установленный 25 с возможностью осевого перемещения и поворота вокруг электрода, отличающаяся тем, что, с целью расширения диапазона свариваемых толщин и повышения качества швов путем управления процессом сварки при больших вылетах электрода, ферромагнитный 30 цилиндр выполнен с полюсами в виде двух стержней, причем торцы электрода и стержней расположены на одном уровне, а стержни закреплены на ферромагнитном цилиндре с возможностью перемещения вдоль своих осей и регулирования зазора между ними. 1632680 Фиг. 2 Составитель Н Бойцов Редактор О Юрковецкая Техред А Кравчук Корректор С, Шевкун Заказ 581 Тираж 533 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб д 4/5 Производственно издательский комбинат «Патент», г Ужгород, ул Гагарина, 101 V,
