Бункерний віброущільнювач

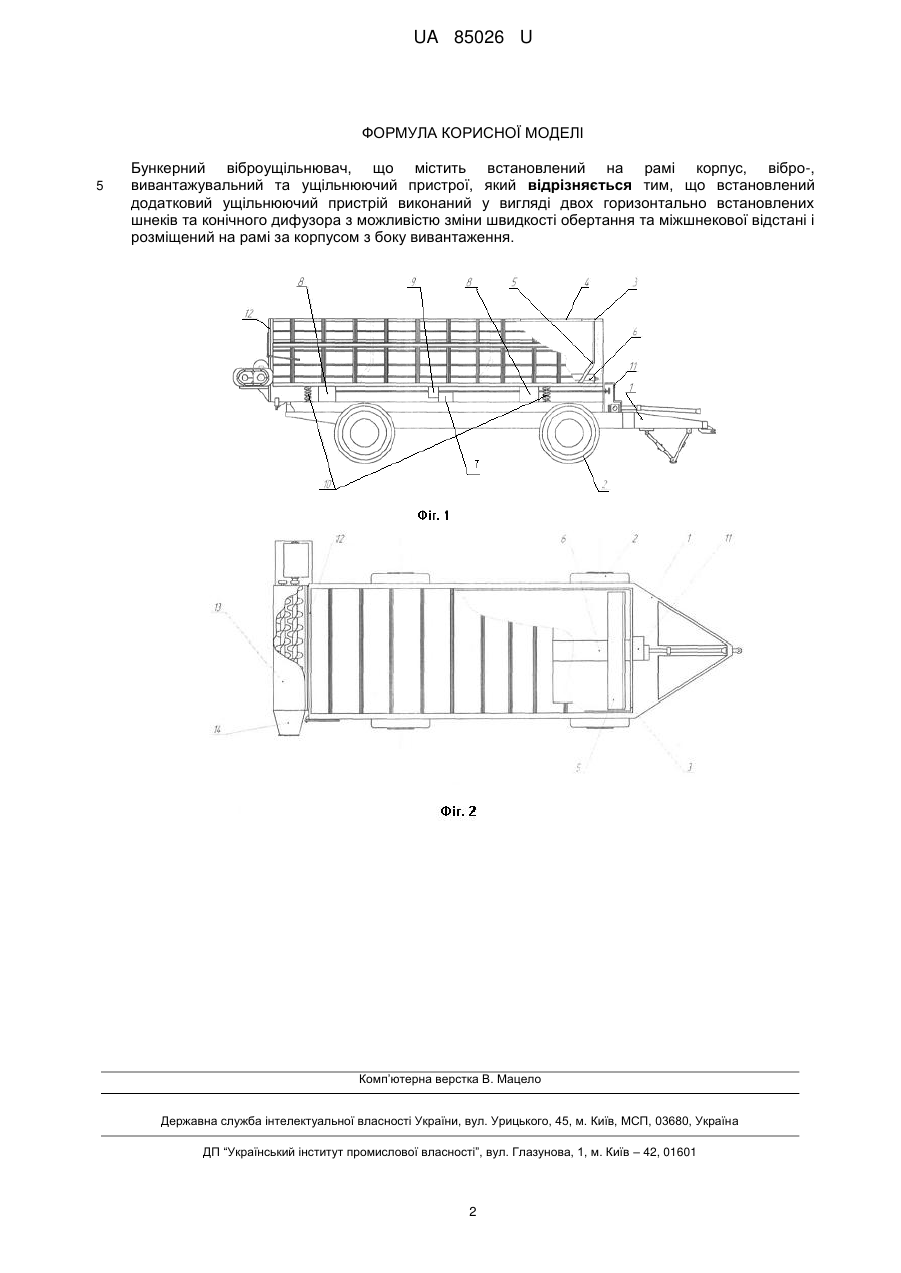

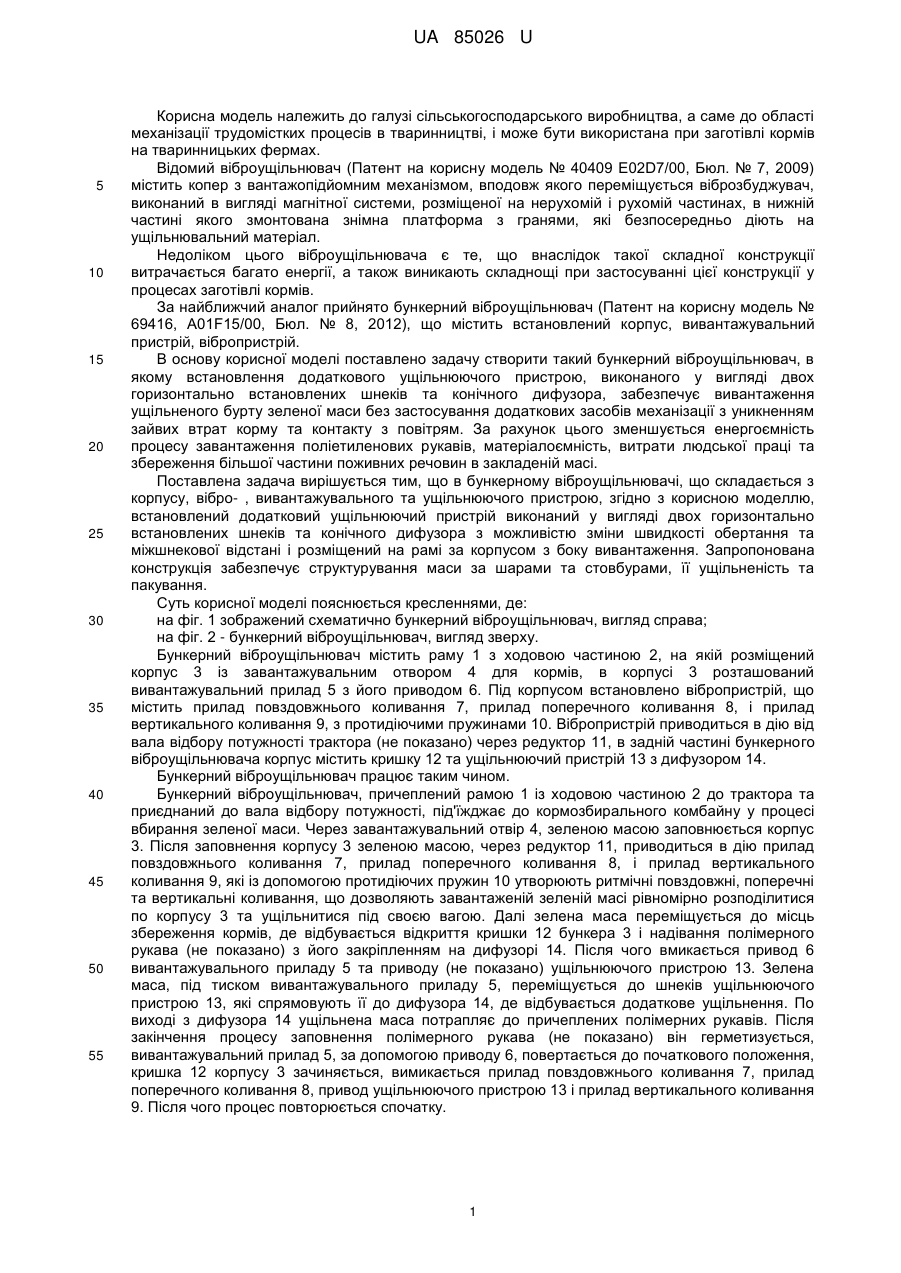

Реферат: UA 85026 U UA 85026 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського виробництва, а саме до області механізації трудомістких процесів в тваринництві, і може бути використана при заготівлі кормів на тваринницьких фермах. Відомий віброущільнювач (Патент на корисну модель № 40409 E02D7/00, Бюл. № 7, 2009) містить копер з вантажопідйомним механізмом, вподовж якого переміщується віброзбуджувач, виконаний в вигляді магнітної системи, розміщеної на нерухомій і рухомій частинах, в нижній частині якого змонтована знімна платформа з гранями, які безпосередньо діють на ущільнювальний матеріал. Недоліком цього віброущільнювача є те, що внаслідок такої складної конструкції витрачається багато енергії, а також виникають складнощі при застосуванні цієї конструкції у процесах заготівлі кормів. За найближчий аналог прийнято бункерний віброущільнювач (Патент на корисну модель № 69416, А01F15/00, Бюл. № 8, 2012), що містить встановлений корпус, вивантажувальний пристрій, вібропристрій. В основу корисної моделі поставлено задачу створити такий бункерний віброущільнювач, в якому встановлення додаткового ущільнюючого пристрою, виконаного у вигляді двох горизонтально встановлених шнеків та конічного дифузора, забезпечує вивантаження ущільненого бурту зеленої маси без застосування додаткових засобів механізації з уникненням зайвих втрат корму та контакту з повітрям. За рахунок цього зменшується енергоємність процесу завантаження поліетиленових рукавів, матеріалоємність, витрати людської праці та збереження більшої частини поживних речовин в закладеній масі. Поставлена задача вирішується тим, що в бункерному віброущільнювачі, що складається з корпусу, вібро- , вивантажувального та ущільнюючого пристрою, згідно з корисною моделлю, встановлений додатковий ущільнюючий пристрій виконаний у вигляді двох горизонтально встановлених шнеків та конічного дифузора з можливістю зміни швидкості обертання та міжшнекової відстані і розміщений на рамі за корпусом з боку вивантаження. Запропонована конструкція забезпечує структурування маси за шарами та стовбурами, її ущільненість та пакування. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 зображений схематично бункерний віброущільнювач, вигляд справа; на фіг. 2 - бункерний віброущільнювач, вигляд зверху. Бункерний віброущільнювач містить раму 1 з ходовою частиною 2, на якій розміщений корпус 3 із завантажувальним отвором 4 для кормів, в корпусі 3 розташований вивантажувальний прилад 5 з його приводом 6. Під корпусом встановлено вібропристрій, що містить прилад повздовжнього коливання 7, прилад поперечного коливання 8, і прилад вертикального коливання 9, з протидіючими пружинами 10. Вібропристрій приводиться в дію від вала відбору потужності трактора (не показано) через редуктор 11, в задній частині бункерного віброущільнювача корпус містить кришку 12 та ущільнюючий пристрій 13 з дифузором 14. Бункерний віброущільнювач працює таким чином. Бункерний віброущільнювач, причеплений рамою 1 із ходовою частиною 2 до трактора та приєднаний до вала відбору потужності, під'їжджає до кормозбирального комбайну у процесі вбирання зеленої маси. Через завантажувальний отвір 4, зеленою масою заповнюється корпус 3. Після заповнення корпусу 3 зеленою масою, через редуктор 11, приводиться в дію прилад повздовжнього коливання 7, прилад поперечного коливання 8, і прилад вертикального коливання 9, які із допомогою протидіючих пружин 10 утворюють ритмічні повздовжні, поперечні та вертикальні коливання, що дозволяють завантаженій зеленій масі рівномірно розподілитися по корпусу 3 та ущільнитися під своєю вагою. Далі зелена маса переміщується до місць збереження кормів, де відбувається відкриття кришки 12 бункера 3 і надівання полімерного рукава (не показано) з його закріпленням на дифузорі 14. Після чого вмикається привод 6 вивантажувального приладу 5 та приводу (не показано) ущільнюючого пристрою 13. Зелена маса, під тиском вивантажувального приладу 5, переміщується до шнеків ущільнюючого пристрою 13, які спрямовують її до дифузора 14, де відбувається додаткове ущільнення. По виході з дифузора 14 ущільнена маса потрапляє до причеплених полімерних рукавів. Після закінчення процесу заповнення полімерного рукава (не показано) він герметизується, вивантажувальний прилад 5, за допомогою приводу 6, повертається до початкового положення, кришка 12 корпусу 3 зачиняється, вимикається прилад повздовжнього коливання 7, прилад поперечного коливання 8, привод ущільнюючого пристрою 13 і прилад вертикального коливання 9. Після чого процес повторюється спочатку. 1 UA 85026 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Бункерний віброущільнювач, що містить встановлений на рамі корпус, вібро-, вивантажувальний та ущільнюючий пристрої, який відрізняється тим, що встановлений додатковий ущільнюючий пристрій виконаний у вигляді двох горизонтально встановлених шнеків та конічного дифузора з можливістю зміни швидкості обертання та міжшнекової відстані і розміщений на рамі за корпусом з боку вивантаження. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
