Бурякозбиральний бункерний комбайн

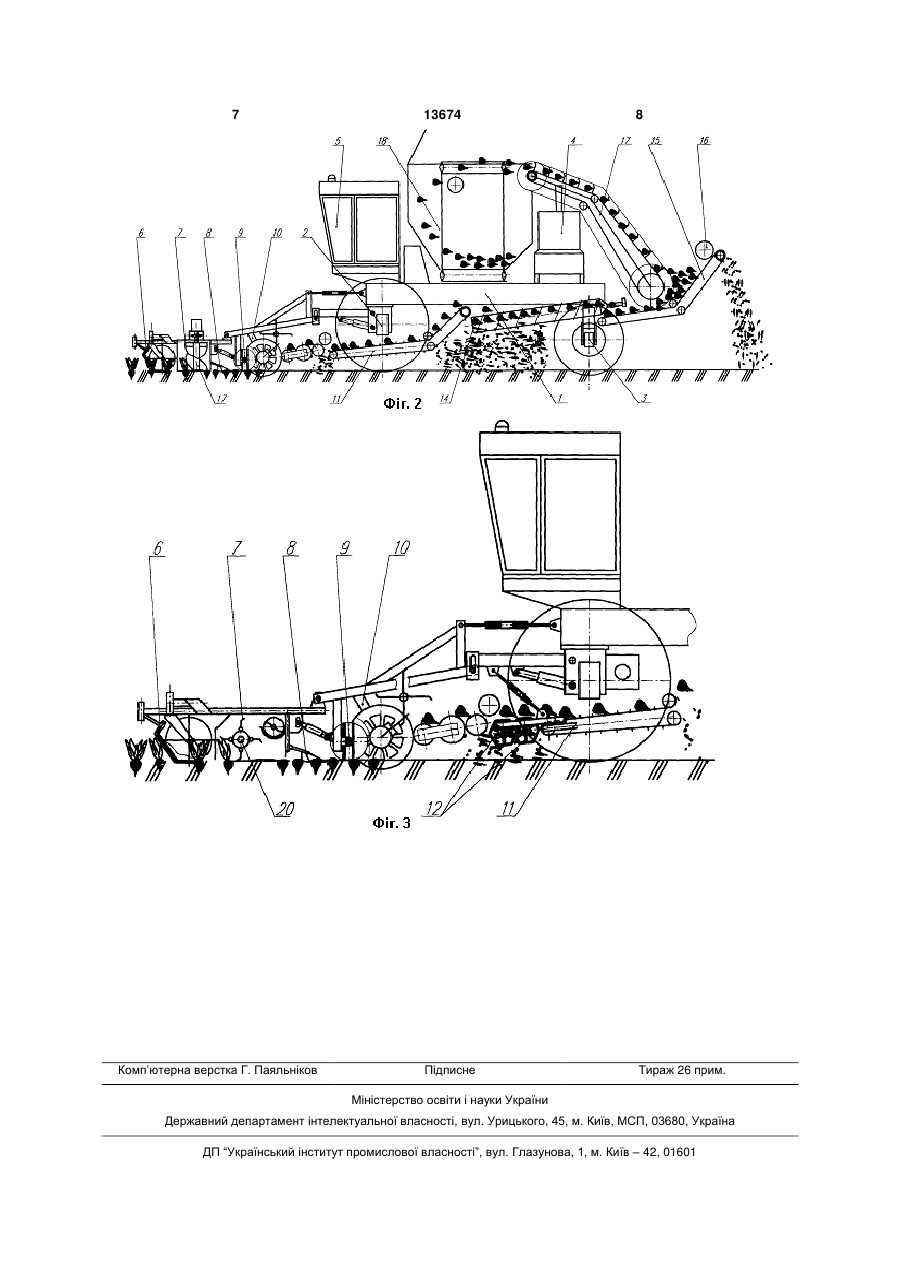

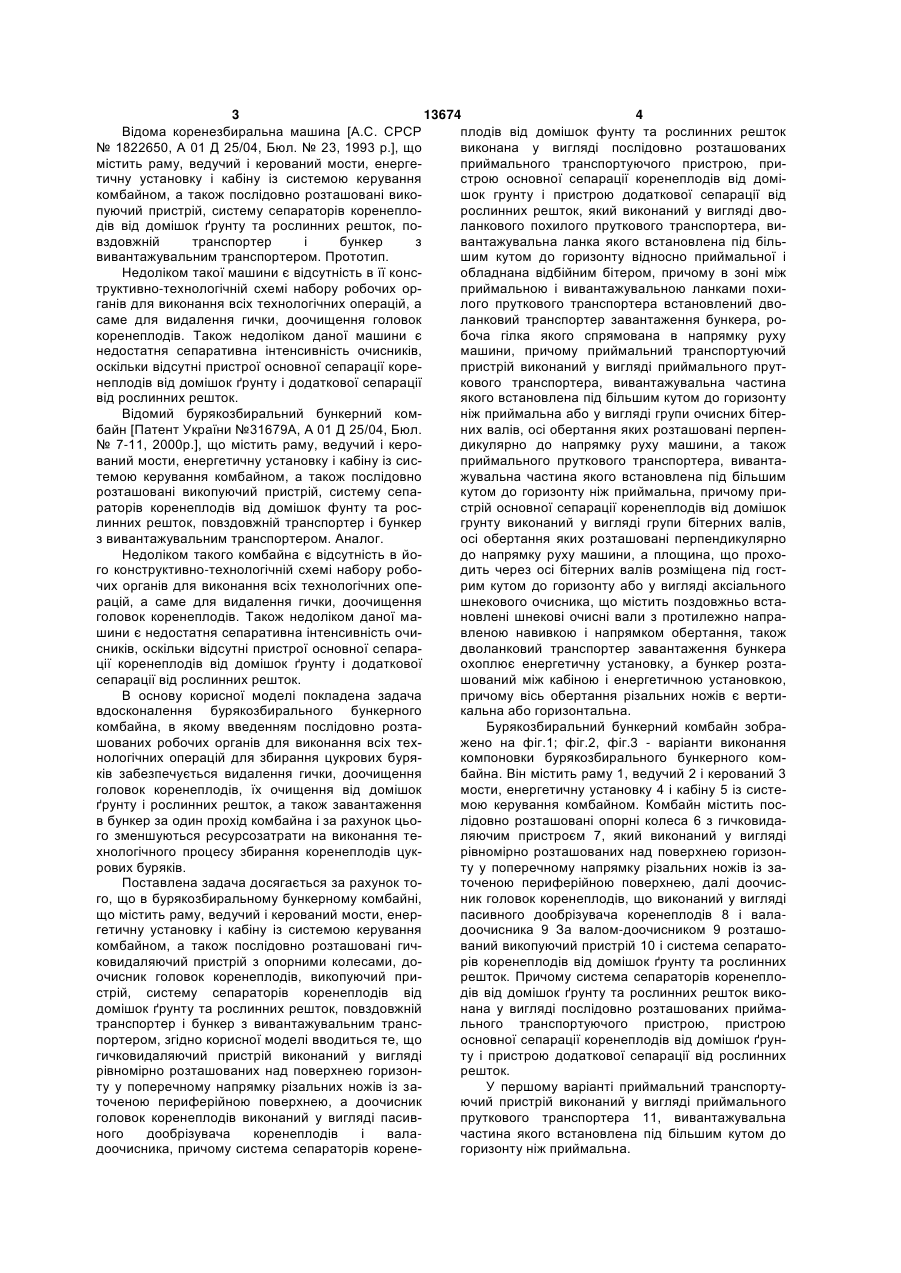

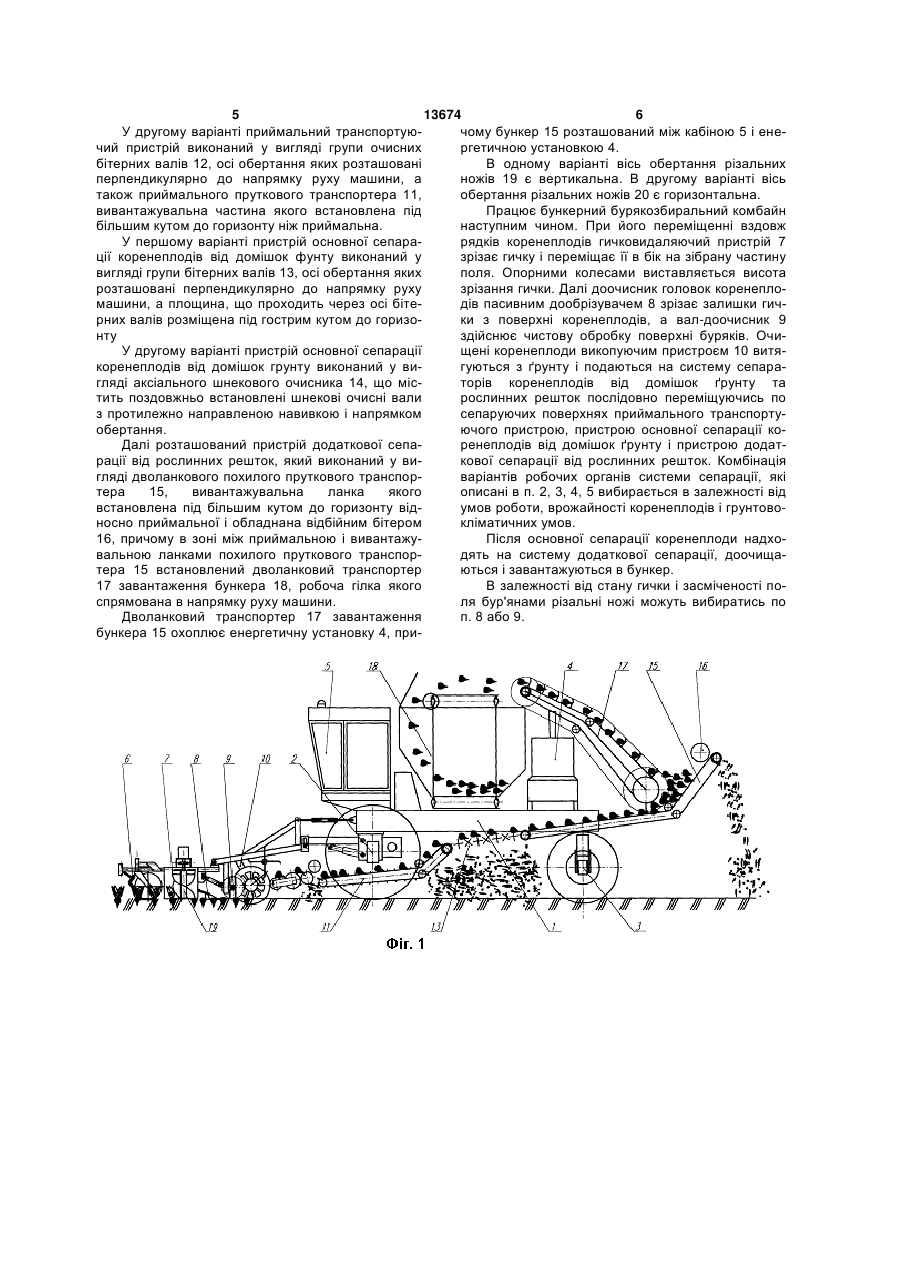

1. Бурякозбиральний бункерний комбайн, що містить раму, ведучий і керований мости, енергетичну установку і кабіну із системою керування комбайном, а також послідовно розташовані гичковидаляючий пристрій з опорними колесами, доочисник головок коренеплодів, викопуючий пристрій, систему сепараторів коренеплодів від домішок ґрунту та рослинних решток, повздовжній транспортер і бункер з вивантажувальним транспортером, який відрізняється тим, що гичковидаляючий пристрій виконаний у вигляді рівномірно розташованих над поверхнею горизонту у поперечному напрямку різальних ножів із заточеною периферійною поверхнею, а доочисник головок коренеплодів виконаний у вигляді пасивного дообрізувача коренеплодів і валодоочисника, причому система сепараторів коренеплодів від домішок ґрунту та рослинних решток виконана у вигляді послідовно розташованих приймального транспортуючого пристрою, пристрою основної сепарації коренеплодів від домішок ґрунту і пристрою додаткової сепарації від рослинних решток, який виконаний у вигляді дволанкового похилого пруткового транспортера, вивантажувальна ланка якого встановлена під більшим кутом до горизонту відносно приймальної і обладнана відбійним бітером, причому в зоні між приймальною і вивантажувальною ланками похилого пруткового транспортера встановлений дволанковий транспортер завантаження бункера, робоча гілка якого спрямована в напрямку руху машини. U 2 (19) 1 3 13674 4 Відома коренезбиральна машина [А.С. СРСР плодів від домішок фунту та рослинних решток № 1822650, А 01 Д 25/04, Бюл. № 23, 1993 р.], що виконана у вигляді послідовно розташованих містить раму, ведучий і керований мости, енергеприймального транспортуючого пристрою, притичну установку і кабіну із системою керування строю основної сепарації коренеплодів від домікомбайном, а також послідовно розташовані викошок грунту і пристрою додаткової сепарації від пуючий пристрій, систему сепараторів коренеплорослинних решток, який виконаний у вигляді дводів від домішок ґрунту та рослинних решток, поланкового похилого пруткового транспортера, вивздовжній транспортер і бункер з вантажувальна ланка якого встановлена під більвивантажувальним транспортером. Прототип. шим кутом до горизонту відносно приймальної і Недоліком такої машини є відсутність в її консобладнана відбійним бітером, причому в зоні між труктивно-технологічній схемі набору робочих орприймальною і вивантажувальною ланками похиганів для виконання всіх технологічних операцій, а лого пруткового транспортера встановлений двосаме для видалення гички, доочищення головок ланковий транспортер завантаження бункера, рокоренеплодів. Також недоліком даної машини є боча гілка якого спрямована в напрямку руху недостатня сепаративна інтенсивність очисників, машини, причому приймальний транспортуючий оскільки відсутні пристрої основної сепарації корепристрій виконаний у вигляді приймального прутнеплодів від домішок ґрунту і додаткової сепарації кового транспортера, вивантажувальна частина від рослинних решток. якого встановлена під більшим кутом до горизонту Відомий бурякозбиральний бункерний комніж приймальна або у вигляді групи очисних бітербайн [Патент України №31679А, А 01 Д 25/04, Бюл. них валів, осі обертання яких розташовані перпен№ 7-11, 2000р.], що містить раму, ведучий і керодикулярно до напрямку руху машини, а також ваний мости, енергетичну установку і кабіну із сисприймального пруткового транспортера, вивантатемою керування комбайном, а також послідовно жувальна частина якого встановлена під більшим розташовані викопуючий пристрій, систему сепакутом до горизонту ніж приймальна, причому прираторів коренеплодів від домішок фунту та росстрій основної сепарації коренеплодів від домішок линних решток, повздовжній транспортер і бункер грунту виконаний у вигляді групи бітерних валів, з вивантажувальним транспортером. Аналог. осі обертання яких розташовані перпендикулярно Недоліком такого комбайна є відсутність в йодо напрямку руху машини, а площина, що прохого конструктивно-технологічній схемі набору рободить через осі бітерних валів розміщена під гостчих органів для виконання всіх технологічних оперим кутом до горизонту або у вигляді аксіального рацій, а саме для видалення гички, доочищення шнекового очисника, що містить поздовжньо встаголовок коренеплодів. Також недоліком даної мановлені шнекові очисні вали з протилежно напрашини є недостатня сепаративна інтенсивність очивленою навивкою і напрямком обертання, також сників, оскільки відсутні пристрої основної сепарадволанковий транспортер завантаження бункера ції коренеплодів від домішок ґрунту і додаткової охоплює енергетичну установку, а бункер розтасепарації від рослинних решток. шований між кабіною і енергетичною установкою, В основу корисної моделі покладена задача причому вісь обертання різальних ножів є вертивдосконалення бурякозбирального бункерного кальна або горизонтальна. комбайна, в якому введенням послідовно розтаБурякозбиральний бункерний комбайн зобрашованих робочих органів для виконання всіх техжено на фіг.1; фіг.2, фіг.3 - варіанти виконання нологічних операцій для збирання цукрових бурякомпоновки бурякозбирального бункерного комків забезпечується видалення гички, доочищення байна. Він містить раму 1, ведучий 2 і керований 3 головок коренеплодів, їх очищення від домішок мости, енергетичну установку 4 і кабіну 5 із систеґрунту і рослинних решток, а також завантаження мою керування комбайном. Комбайн містить посв бункер за один прохід комбайна і за рахунок цьолідовно розташовані опорні колеса 6 з гичковидаго зменшуються ресурсозатрати на виконання теляючим пристроєм 7, який виконаний у вигляді хнологічного процесу збирання коренеплодів цукрівномірно розташованих над поверхнею горизонрових буряків. ту у поперечному напрямку різальних ножів із заПоставлена задача досягається за рахунок тоточеною периферійною поверхнею, далі доочисго, що в бурякозбиральному бункерному комбайні, ник головок коренеплодів, що виконаний у вигляді що містить раму, ведучий і керований мости, енерпасивного дообрізувача коренеплодів 8 і валагетичну установку і кабіну із системою керування доочисника 9 За валом-доочисником 9 розташокомбайном, а також послідовно розташовані гичваний викопуючий пристрій 10 і система сепаратоковидаляючий пристрій з опорними колесами, дорів коренеплодів від домішок ґрунту та рослинних очисник головок коренеплодів, викопуючий прирешток. Причому система сепараторів коренеплострій, систему сепараторів коренеплодів від дів від домішок ґрунту та рослинних решток викодомішок ґрунту та рослинних решток, повздовжній нана у вигляді послідовно розташованих прийматранспортер і бункер з вивантажувальним трансльного транспортуючого пристрою, пристрою портером, згідно корисної моделі вводиться те, що основної сепарації коренеплодів від домішок ґрунгичковидаляючий пристрій виконаний у вигляді ту і пристрою додаткової сепарації від рослинних рівномірно розташованих над поверхнею горизонрешток. ту у поперечному напрямку різальних ножів із заУ першому варіанті приймальний транспортуточеною периферійною поверхнею, а доочисник ючий пристрій виконаний у вигляді приймального головок коренеплодів виконаний у вигляді пасивпруткового транспортера 11, вивантажувальна ного дообрізувача коренеплодів і валачастина якого встановлена під більшим кутом до доочисника, причому система сепараторів коренегоризонту ніж приймальна. 5 13674 6 У другому варіанті приймальний транспортуючому бункер 15 розташований між кабіною 5 і енечий пристрій виконаний у вигляді групи очисних ргетичною установкою 4. бітерних валів 12, осі обертання яких розташовані В одному варіанті вісь обертання різальних перпендикулярно до напрямку руху машини, а ножів 19 є вертикальна. В другому варіанті вісь також приймального пруткового транспортера 11, обертання різальних ножів 20 є горизонтальна. вивантажувальна частина якого встановлена під Працює бункерний бурякозбиральний комбайн більшим кутом до горизонту ніж приймальна. наступним чином. При його переміщенні вздовж У першому варіанті пристрій основної сепарарядків коренеплодів гичковидаляючий пристрій 7 ції коренеплодів від домішок фунту виконаний у зрізає гичку і переміщає її в бік на зібрану частину вигляді групи бітерних валів 13, осі обертання яких поля. Опорними колесами виставляється висота розташовані перпендикулярно до напрямку руху зрізання гички. Далі доочисник головок коренепломашини, а площина, що проходить через осі бітедів пасивним дообрізувачем 8 зрізає залишки гичрних валів розміщена під гострим кутом до горизоки з поверхні коренеплодів, а вал-доочисник 9 нту здійснює чистову обробку поверхні буряків. ОчиУ другому варіанті пристрій основної сепарації щені коренеплоди викопуючим пристроєм 10 витякоренеплодів від домішок грунту виконаний у вигуються з ґрунту і подаються на систему сепарагляді аксіального шнекового очисника 14, що місторів коренеплодів від домішок ґрунту та тить поздовжньо встановлені шнекові очисні вали рослинних решток послідовно переміщуючись по з протилежно направленою навивкою і напрямком сепаруючих поверхнях приймального транспортуобертання. ючого пристрою, пристрою основної сепарації коДалі розташований пристрій додаткової сепаренеплодів від домішок ґрунту і пристрою додатрації від рослинних решток, який виконаний у викової сепарації від рослинних решток. Комбінація гляді дволанкового похилого пруткового транспорваріантів робочих органів системи сепарації, які тера 15, вивантажувальна ланка якого описані в п. 2, 3, 4, 5 вибирається в залежності від встановлена під більшим кутом до горизонту відумов роботи, врожайності коренеплодів і грунтовоносно приймальної і обладнана відбійним бітером кліматичних умов. 16, причому в зоні між приймальною і вивантажуПісля основної сепарації коренеплоди надховальною ланками похилого пруткового транспордять на систему додаткової сепарації, доочищатера 15 встановлений дволанковий транспортер ються і завантажуються в бункер. 17 завантаження бункера 18, робоча гілка якого В залежності від стану гички і засміченості поспрямована в напрямку руху машини. ля бур'янами різальні ножі можуть вибиратись по Дволанковий транспортер 17 завантаження п. 8 або 9. бункера 15 охоплює енергетичну установку 4, при 7 Комп’ютерна верстка Г. Паяльніков 13674 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
