Склоочисник транспортного засобу

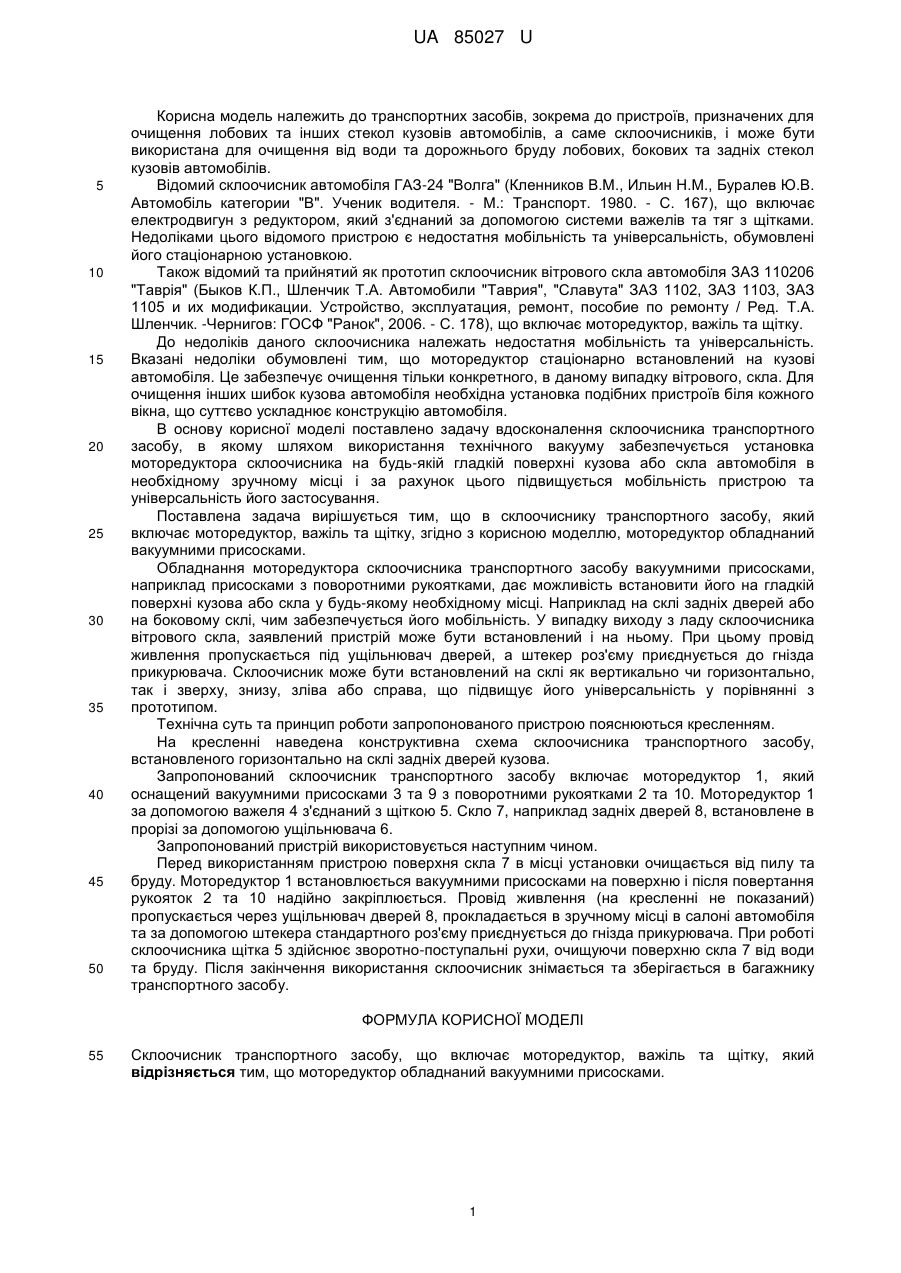

Реферат: засобу включає моторедуктор, обладнаний вакуумними UA 85027 U Склоочисник транспортного присосками, важіль та щітку. UA 85027 U UA 85027 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до транспортних засобів, зокрема до пристроїв, призначених для очищення лобових та інших стекол кузовів автомобілів, а саме склоочисників, і може бути використана для очищення від води та дорожнього бруду лобових, бокових та задніх стекол кузовів автомобілів. Відомий склоочисник автомобіля ГАЗ-24 "Волга" (Кленников В.М., Ильин Н.М., Буралев Ю.В. Автомобіль категории "В". Ученик водителя. - М.: Транспорт. 1980. - С. 167), що включає електродвигун з редуктором, який з'єднаний за допомогою системи важелів та тяг з щітками. Недоліками цього відомого пристрою є недостатня мобільність та універсальність, обумовлені його стаціонарною установкою. Також відомий та прийнятий як прототип склоочисник вітрового скла автомобіля ЗАЗ 110206 "Таврія" (Быков К.П., Шленчик Т.А. Автомобили "Таврия", "Славута" ЗАЗ 1102, ЗАЗ 1103, ЗАЗ 1105 и их модификации. Устройство, эксплуатация, ремонт, пособие по ремонту / Ред. Т.А. Шленчик. -Чернигов: ГОСФ "Ранок", 2006. - С. 178), що включає моторедуктор, важіль та щітку. До недоліків даного склоочисника належать недостатня мобільність та універсальність. Вказані недоліки обумовлені тим, що моторедуктор стаціонарно встановлений на кузові автомобіля. Це забезпечує очищення тільки конкретного, в даному випадку вітрового, скла. Для очищення інших шибок кузова автомобіля необхідна установка подібних пристроїв біля кожного вікна, що суттєво ускладнює конструкцію автомобіля. В основу корисної моделі поставлено задачу вдосконалення склоочисника транспортного засобу, в якому шляхом використання технічного вакууму забезпечується установка моторедуктора склоочисника на будь-якій гладкій поверхні кузова або скла автомобіля в необхідному зручному місці і за рахунок цього підвищується мобільність пристрою та універсальність його застосування. Поставлена задача вирішується тим, що в склоочиснику транспортного засобу, який включає моторедуктор, важіль та щітку, згідно з корисною моделлю, моторедуктор обладнаний вакуумними присосками. Обладнання моторедуктора склоочисника транспортного засобу вакуумними присосками, наприклад присосками з поворотними рукоятками, дає можливість встановити його на гладкій поверхні кузова або скла у будь-якому необхідному місці. Наприклад на склі задніх дверей або на боковому склі, чим забезпечується його мобільність. У випадку виходу з ладу склоочисника вітрового скла, заявлений пристрій може бути встановлений і на ньому. При цьому провід живлення пропускається під ущільнювач дверей, а штекер роз'єму приєднується до гнізда прикурювача. Склоочисник може бути встановлений на склі як вертикально чи горизонтально, так і зверху, знизу, зліва або справа, що підвищує його універсальність у порівнянні з прототипом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На кресленні наведена конструктивна схема склоочисника транспортного засобу, встановленого горизонтально на склі задніх дверей кузова. Запропонований склоочисник транспортного засобу включає моторедуктор 1, який оснащений вакуумними присосками 3 та 9 з поворотними рукоятками 2 та 10. Моторедуктор 1 за допомогою важеля 4 з'єднаний з щіткою 5. Скло 7, наприклад задніх дверей 8, встановлене в прорізі за допомогою ущільнювача 6. Запропонований пристрій використовується наступним чином. Перед використанням пристрою поверхня скла 7 в місці установки очищається від пилу та бруду. Моторедуктор 1 встановлюється вакуумними присосками на поверхню і після повертання рукояток 2 та 10 надійно закріплюється. Провід живлення (на кресленні не показаний) пропускається через ущільнювач дверей 8, прокладається в зручному місці в салоні автомобіля та за допомогою штекера стандартного роз'єму приєднується до гнізда прикурювача. При роботі склоочисника щітка 5 здійснює зворотно-поступальні рухи, очищуючи поверхню скла 7 від води та бруду. Після закінчення використання склоочисник знімається та зберігається в багажнику транспортного засобу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Склоочисник транспортного засобу, що включає моторедуктор, важіль та щітку, який відрізняється тим, що моторедуктор обладнаний вакуумними присосками. 1 UA 85027 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова,1, м. Київ – 42, 01601 2
