Лобовий фрикційний варіатор

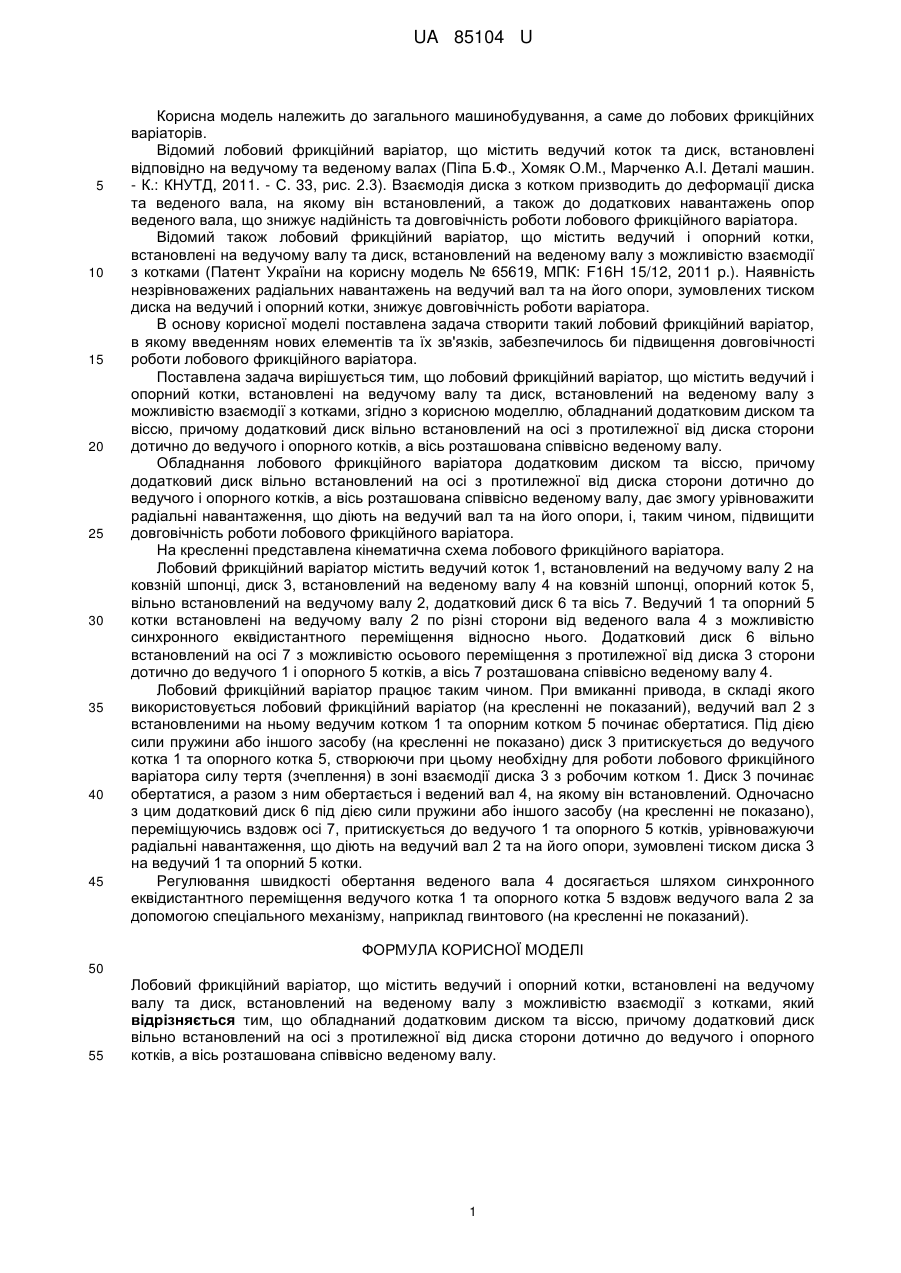

Реферат: UA 85104 U UA 85104 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до лобових фрикційних варіаторів. Відомий лобовий фрикційний варіатор, що містить ведучий коток та диск, встановлені відповідно на ведучому та веденому валах (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 33, рис. 2.3). Взаємодія диска з котком призводить до деформації диска та веденого вала, на якому він встановлений, а також до додаткових навантажень опор веденого вала, що знижує надійність та довговічність роботи лобового фрикційного варіатора. Відомий також лобовий фрикційний варіатор, що містить ведучий і опорний котки, встановлені на ведучому валу та диск, встановлений на веденому валу з можливістю взаємодії з котками (Патент України на корисну модель № 65619, МПК: F16H 15/12, 2011 p.). Наявність незрівноважених радіальних навантажень на ведучий вал та на його опори, зумовлених тиском диска на ведучий і опорний котки, знижує довговічність роботи варіатора. В основу корисної моделі поставлена задача створити такий лобовий фрикційний варіатор, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи лобового фрикційного варіатора. Поставлена задача вирішується тим, що лобовий фрикційний варіатор, що містить ведучий і опорний котки, встановлені на ведучому валу та диск, встановлений на веденому валу з можливістю взаємодії з котками, згідно з корисною моделлю, обладнаний додатковим диском та віссю, причому додатковий диск вільно встановлений на осі з протилежної від диска сторони дотично до ведучого і опорного котків, а вісь розташована співвісно веденому валу. Обладнання лобового фрикційного варіатора додатковим диском та віссю, причому додатковий диск вільно встановлений на осі з протилежної від диска сторони дотично до ведучого і опорного котків, а вісь розташована співвісно веденому валу, дає змогу урівноважити радіальні навантаження, що діють на ведучий вал та на його опори, і, таким чином, підвищити довговічність роботи лобового фрикційного варіатора. На кресленні представлена кінематична схема лобового фрикційного варіатора. Лобовий фрикційний варіатор містить ведучий коток 1, встановлений на ведучому валу 2 на ковзній шпонці, диск 3, встановлений на веденому валу 4 на ковзній шпонці, опорний коток 5, вільно встановлений на ведучому валу 2, додатковий диск 6 та вісь 7. Ведучий 1 та опорний 5 котки встановлені на ведучому валу 2 по різні сторони від веденого вала 4 з можливістю синхронного еквідистантного переміщення відносно нього. Додатковий диск 6 вільно встановлений на осі 7 з можливістю осьового переміщення з протилежної від диска 3 сторони дотично до ведучого 1 і опорного 5 котків, а вісь 7 розташована співвісно веденому валу 4. Лобовий фрикційний варіатор працює таким чином. При вмиканні привода, в складі якого використовується лобовий фрикційний варіатор (на кресленні не показаний), ведучий вал 2 з встановленими на ньому ведучим котком 1 та опорним котком 5 починає обертатися. Під дією сили пружини або іншого засобу (на кресленні не показано) диск 3 притискується до ведучого котка 1 та опорного котка 5, створюючи при цьому необхідну для роботи лобового фрикційного варіатора силу тертя (зчеплення) в зоні взаємодії диска 3 з робочим котком 1. Диск 3 починає обертатися, а разом з ним обертається і ведений вал 4, на якому він встановлений. Одночасно з цим додатковий диск 6 під дією сили пружини або іншого засобу (на кресленні не показано), переміщуючись вздовж осі 7, притискується до ведучого 1 та опорного 5 котків, урівноважуючи радіальні навантаження, що діють на ведучий вал 2 та на його опори, зумовлені тиском диска 3 на ведучий 1 та опорний 5 котки. Регулювання швидкості обертання веденого вала 4 досягається шляхом синхронного еквідистантного переміщення ведучого котка 1 та опорного котка 5 вздовж ведучого вала 2 за допомогою спеціального механізму, наприклад гвинтового (на кресленні не показаний). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Лобовий фрикційний варіатор, що містить ведучий і опорний котки, встановлені на ведучому валу та диск, встановлений на веденому валу з можливістю взаємодії з котками, який відрізняється тим, що обладнаний додатковим диском та віссю, причому додатковий диск вільно встановлений на осі з протилежної від диска сторони дотично до ведучого і опорного котків, а вісь розташована співвісно веденому валу. 1 UA 85104 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
