Електрогідравлічний вирубувальний прес з частотним керуванням

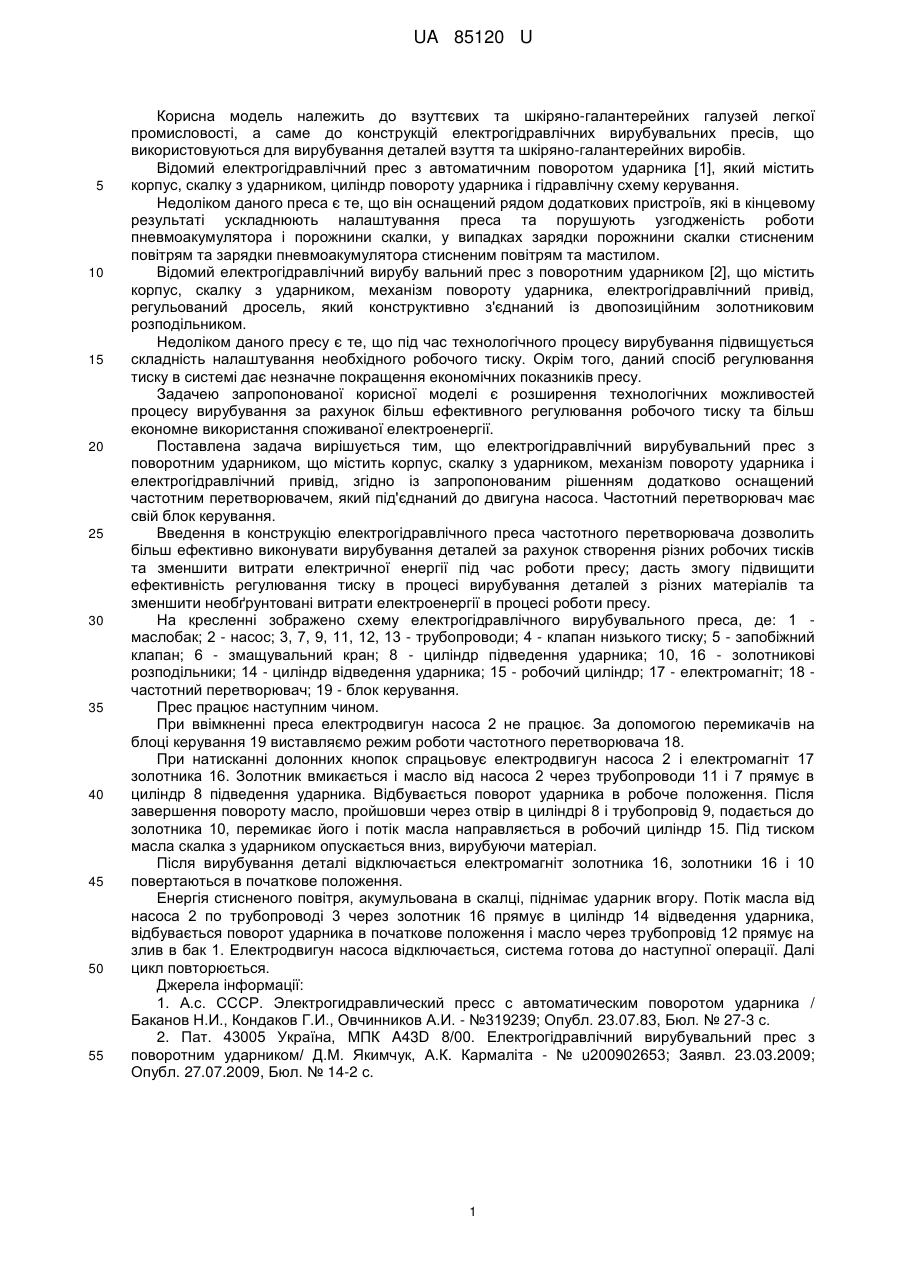

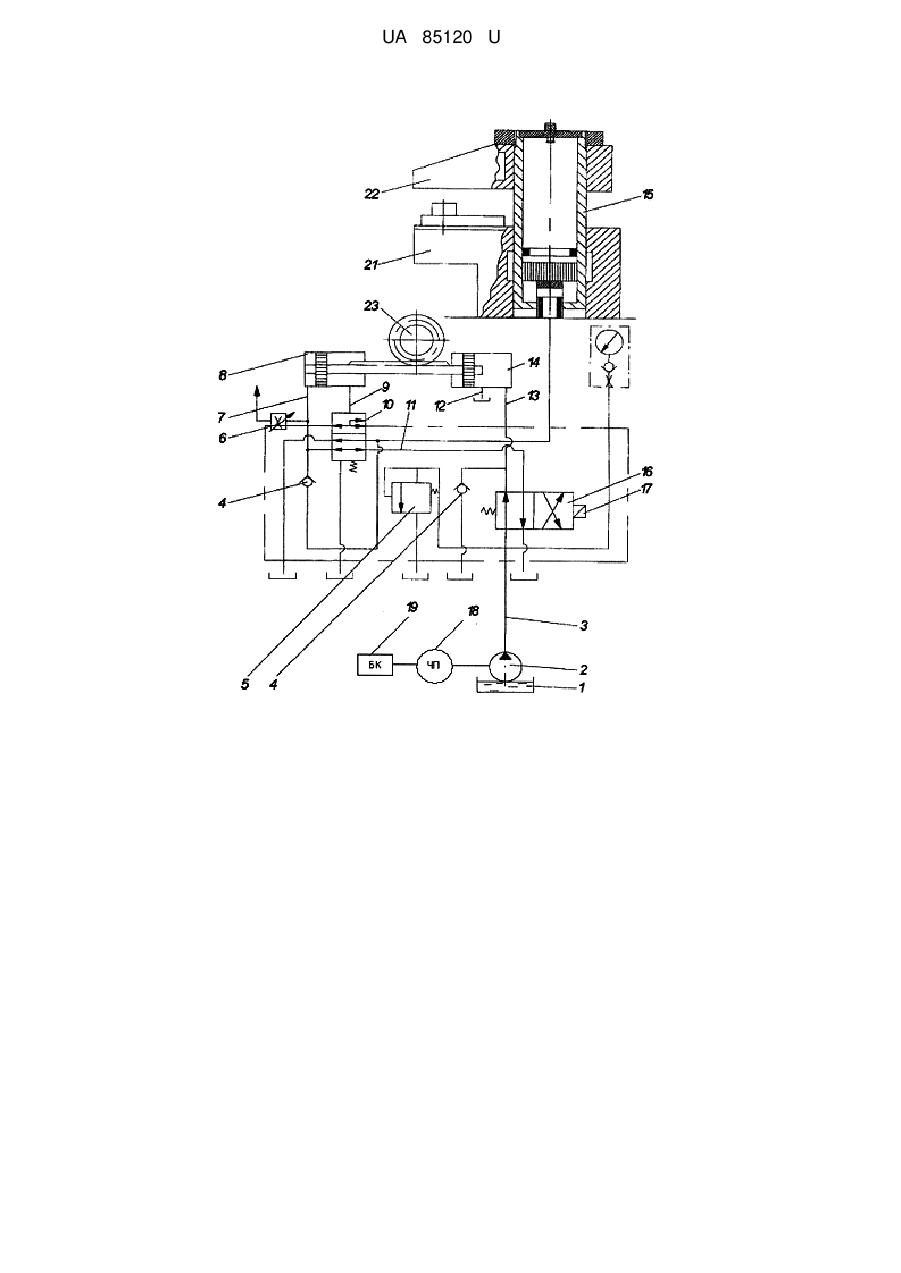

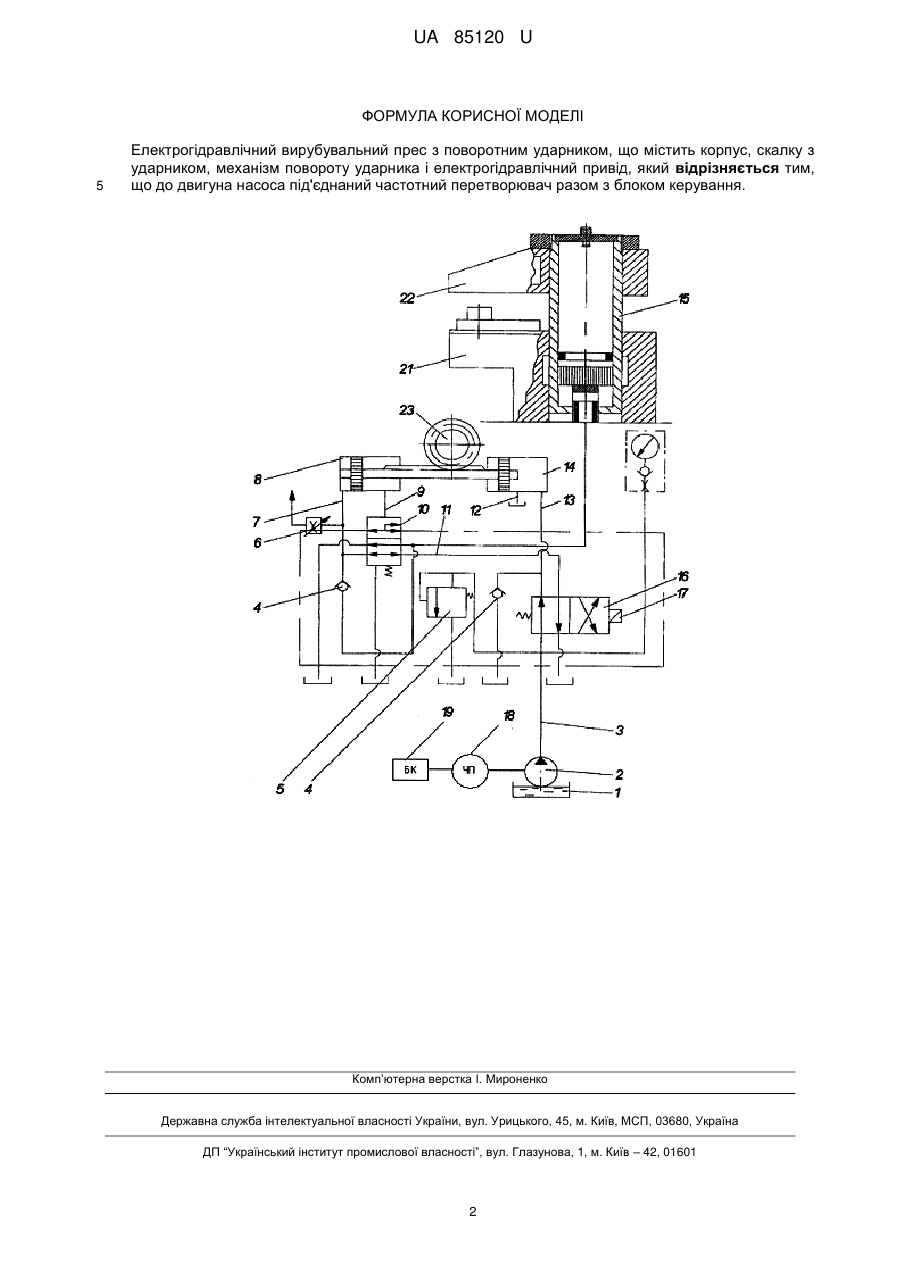

Реферат: UA 85120 U UA 85120 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до взуттєвих та шкіряно-галантерейних галузей легкої промисловості, а саме до конструкцій електрогідравлічних вирубувальних пресів, що використовуються для вирубування деталей взуття та шкіряно-галантерейних виробів. Відомий електрогідравлічний прес з автоматичним поворотом ударника [1], який містить корпус, скалку з ударником, циліндр повороту ударника і гідравлічну схему керування. Недоліком даного преса є те, що він оснащений рядом додаткових пристроїв, які в кінцевому результаті ускладнюють налаштування преса та порушують узгодженість роботи пневмоакумулятора і порожнини скалки, у випадках зарядки порожнини скалки стисненим повітрям та зарядки пневмоакумулятора стисненим повітрям та мастилом. Відомий електрогідравлічний вирубу вальний прес з поворотним ударником [2], що містить корпус, скалку з ударником, механізм повороту ударника, електрогідравлічний привід, регульований дросель, який конструктивно з'єднаний із двопозиційним золотниковим розподільником. Недоліком даного пресу є те, що під час технологічного процесу вирубування підвищується складність налаштування необхідного робочого тиску. Окрім того, даний спосіб регулювання тиску в системі дає незначне покращення економічних показників пресу. Задачею запропонованої корисної моделі є розширення технологічних можливостей процесу вирубування за рахунок більш ефективного регулювання робочого тиску та більш економне використання споживаної електроенергії. Поставлена задача вирішується тим, що електрогідравлічний вирубувальний прес з поворотним ударником, що містить корпус, скалку з ударником, механізм повороту ударника і електрогідравлічний привід, згідно із запропонованим рішенням додатково оснащений частотним перетворювачем, який під'єднаний до двигуна насоса. Частотний перетворювач має свій блок керування. Введення в конструкцію електрогідравлічного преса частотного перетворювача дозволить більш ефективно виконувати вирубування деталей за рахунок створення різних робочих тисків та зменшити витрати електричної енергії під час роботи пресу; дасть змогу підвищити ефективність регулювання тиску в процесі вирубування деталей з різних матеріалів та зменшити необґрунтовані витрати електроенергії в процесі роботи пресу. На кресленні зображено схему електрогідравлічного вирубувального преса, де: 1 маслобак; 2 - насос; 3, 7, 9, 11, 12, 13 - трубопроводи; 4 - клапан низького тиску; 5 - запобіжний клапан; 6 - змащувальний кран; 8 - циліндр підведення ударника; 10, 16 - золотникові розподільники; 14 - циліндр відведення ударника; 15 - робочий циліндр; 17 - електромагніт; 18 частотний перетворювач; 19 - блок керування. Прес працює наступним чином. При ввімкненні преса електродвигун насоса 2 не працює. За допомогою перемикачів на блоці керування 19 виставляємо режим роботи частотного перетворювача 18. При натисканні долонних кнопок спрацьовує електродвигун насоса 2 і електромагніт 17 золотника 16. Золотник вмикається і масло від насоса 2 через трубопроводи 11 і 7 прямує в циліндр 8 підведення ударника. Відбувається поворот ударника в робоче положення. Після завершення повороту масло, пройшовши через отвір в циліндрі 8 і трубопровід 9, подається до золотника 10, перемикає його і потік масла направляється в робочий циліндр 15. Під тиском масла скалка з ударником опускається вниз, вирубуючи матеріал. Після вирубування деталі відключається електромагніт золотника 16, золотники 16 і 10 повертаються в початкове положення. Енергія стисненого повітря, акумульована в скалці, піднімає ударник вгору. Потік масла від насоса 2 по трубопроводі 3 через золотник 16 прямує в циліндр 14 відведення ударника, відбувається поворот ударника в початкове положення і масло через трубопровід 12 прямує на злив в бак 1. Електродвигун насоса відключається, система готова до наступної операції. Далі цикл повторюється. Джерела інформації: 1. А.с. СССР. Электрогидравлический пресс с автоматическим поворотом ударника / Баканов Н.И., Кондаков Г.И., Овчинников А.И. - №319239; Опубл. 23.07.83, Бюл. № 27-3 с. 2. Пат. 43005 Україна, МПК A43D 8/00. Електрогідравлічний вирубувальний прес з поворотним ударником/ Д.М. Якимчук, А.К. Кармаліта - № u200902653; Заявл. 23.03.2009; Опубл. 27.07.2009, Бюл. № 14-2 с. 1 UA 85120 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Електрогідравлічний вирубувальний прес з поворотним ударником, що містить корпус, скалку з ударником, механізм повороту ударника і електрогідравлічний привід, який відрізняється тим, що до двигуна насоса під'єднаний частотний перетворювач разом з блоком керування. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
