Лінійний безколекторний електричний двигун

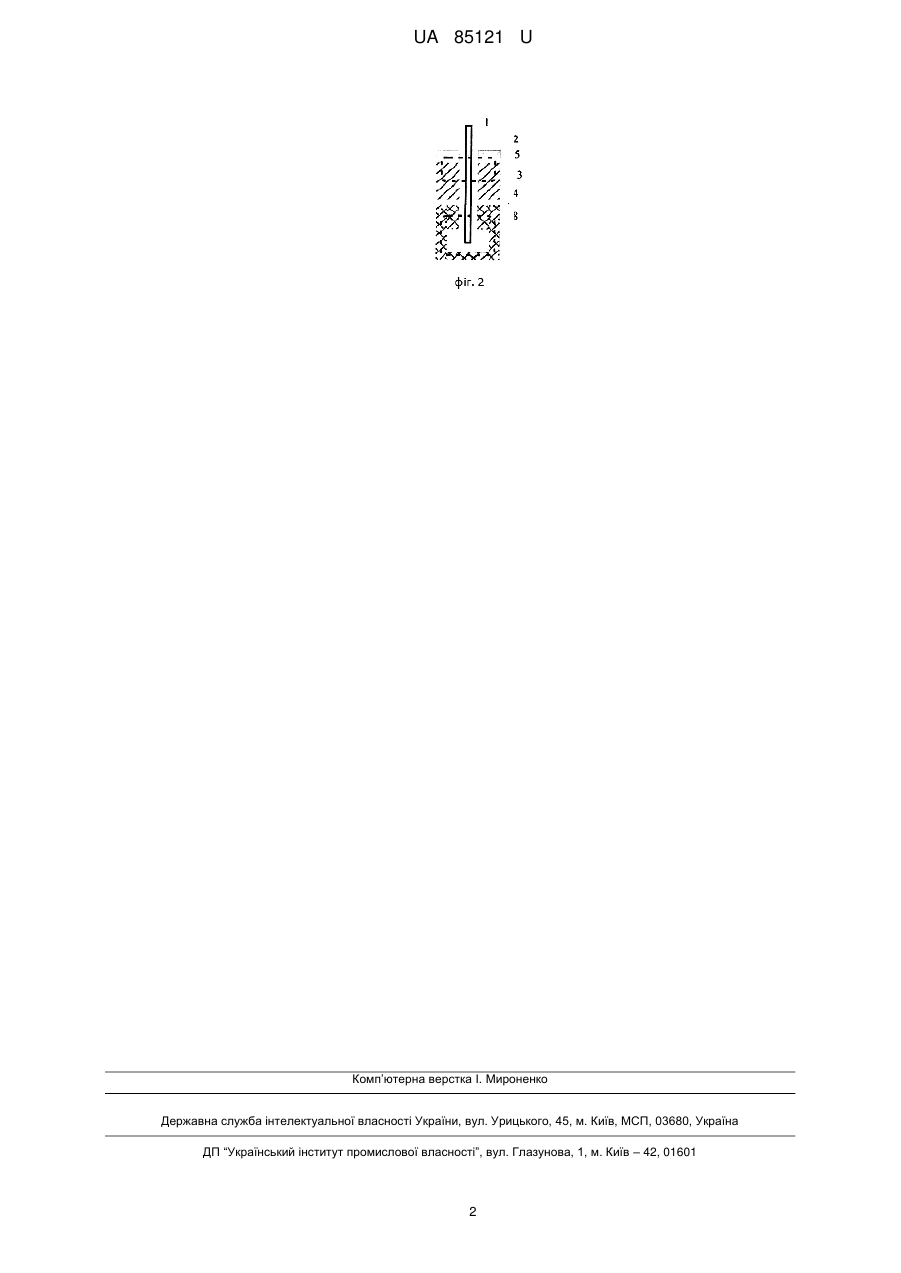

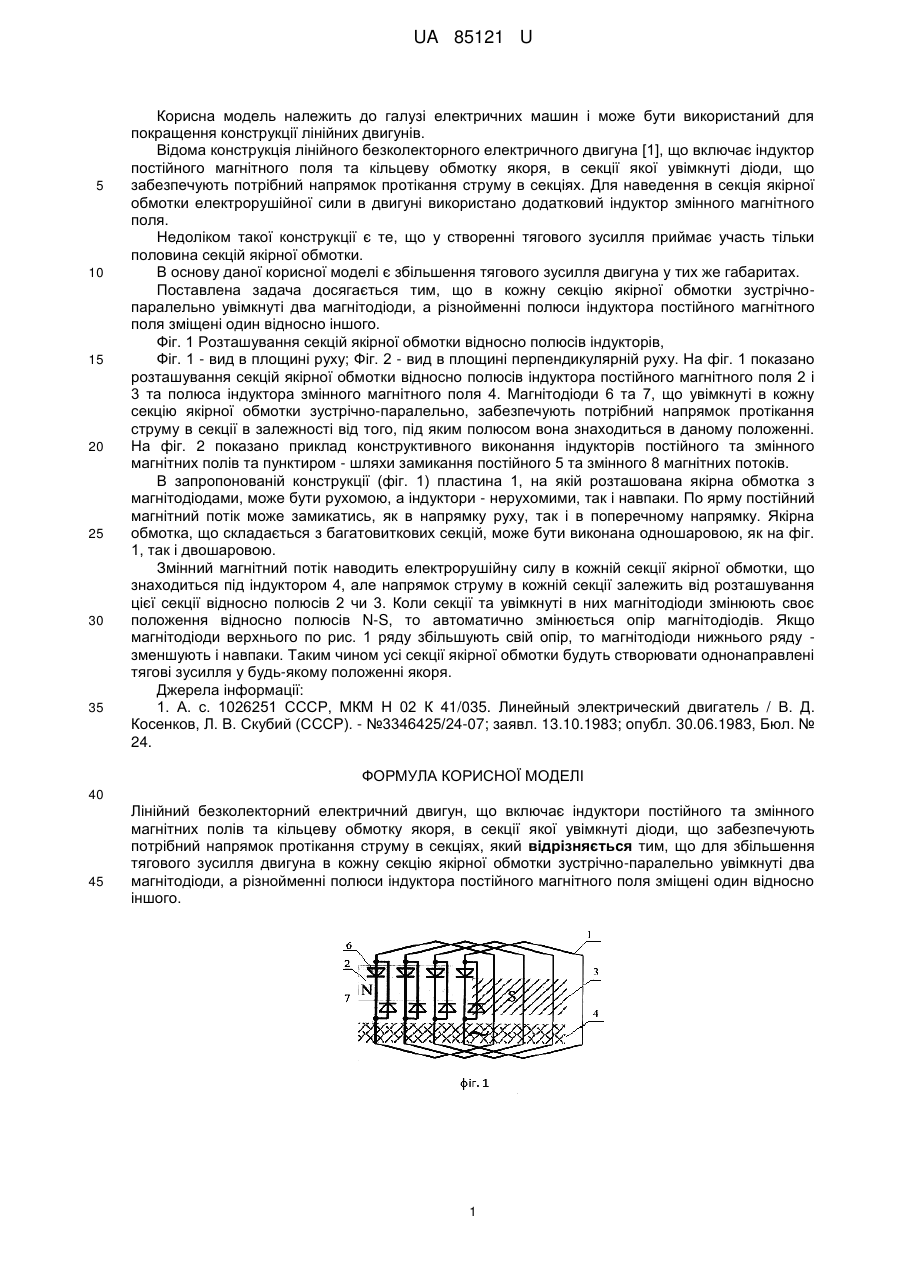

Реферат: UA 85121 U UA 85121 U 5 10 15 20 25 30 35 Корисна модель належить до галузі електричних машин і може бути використаний для покращення конструкції лінійних двигунів. Відома конструкція лінійного безколекторного електричного двигуна [1], що включає індуктор постійного магнітного поля та кільцеву обмотку якоря, в секції якої увімкнуті діоди, що забезпечують потрібний напрямок протікання струму в секціях. Для наведення в секція якірної обмотки електрорушійної сили в двигуні використано додатковий індуктор змінного магнітного поля. Недоліком такої конструкції є те, що у створенні тягового зусилля приймає участь тільки половина секцій якірної обмотки. В основу даної корисної моделі є збільшення тягового зусилля двигуна у тих же габаритах. Поставлена задача досягається тим, що в кожну секцію якірної обмотки зустрічнопаралельно увімкнуті два магнітодіоди, а різнойменні полюси індуктора постійного магнітного поля зміщені один відносно іншого. Фіг. 1 Розташування секцій якірної обмотки відносно полюсів індукторів, Фіг. 1 - вид в площині руху; Фіг. 2 - вид в площині перпендикулярній руху. На фіг. 1 показано розташування секцій якірної обмотки відносно полюсів індуктора постійного магнітного поля 2 і 3 та полюса індуктора змінного магнітного поля 4. Магнітодіоди 6 та 7, що увімкнуті в кожну секцію якірної обмотки зустрічно-паралельно, забезпечують потрібний напрямок протікання струму в секції в залежності від того, під яким полюсом вона знаходиться в даному положенні. На фіг. 2 показано приклад конструктивного виконання індукторів постійного та змінного магнітних полів та пунктиром - шляхи замикання постійного 5 та змінного 8 магнітних потоків. В запропонованій конструкції (фіг. 1) пластина 1, на якій розташована якірна обмотка з магнітодіодами, може бути рухомою, а індуктори - нерухомими, так і навпаки. По ярму постійний магнітний потік може замикатись, як в напрямку руху, так і в поперечному напрямку. Якірна обмотка, що складається з багатовиткових секцій, може бути виконана одношаровою, як на фіг. 1, так і двошаровою. Змінний магнітний потік наводить електрорушійну силу в кожній секції якірної обмотки, що знаходиться під індуктором 4, але напрямок струму в кожній секції залежить від розташування цієї секції відносно полюсів 2 чи 3. Коли секції та увімкнуті в них магнітодіоди змінюють своє положення відносно полюсів N-S, то автоматично змінюється опір магнітодіодів. Якщо магнітодіоди верхнього по рис. 1 ряду збільшують свій опір, то магнітодіоди нижнього ряду зменшують і навпаки. Таким чином усі секції якірної обмотки будуть створювати однонаправлені тягові зусилля у будь-якому положенні якоря. Джерела інформації: 1. А. с. 1026251 СССР, МКМ Н 02 К 41/035. Линейный электрический двигатель / В. Д. Косенков, Л. В. Скубий (СССР). - №3346425/24-07; заявл. 13.10.1983; опубл. 30.06.1983, Бюл. № 24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Лінійний безколекторний електричний двигун, що включає індуктори постійного та змінного магнітних полів та кільцеву обмотку якоря, в секції якої увімкнуті діоди, що забезпечують потрібний напрямок протікання струму в секціях, який відрізняється тим, що для збільшення тягового зусилля двигуна в кожну секцію якірної обмотки зустрічно-паралельно увімкнуті два магнітодіоди, а різнойменні полюси індуктора постійного магнітного поля зміщені один відносно іншого. 1 UA 85121 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
