Таймер-тренажер “еталон” для проведення дихальної гімнастики та інгаляційної терапії

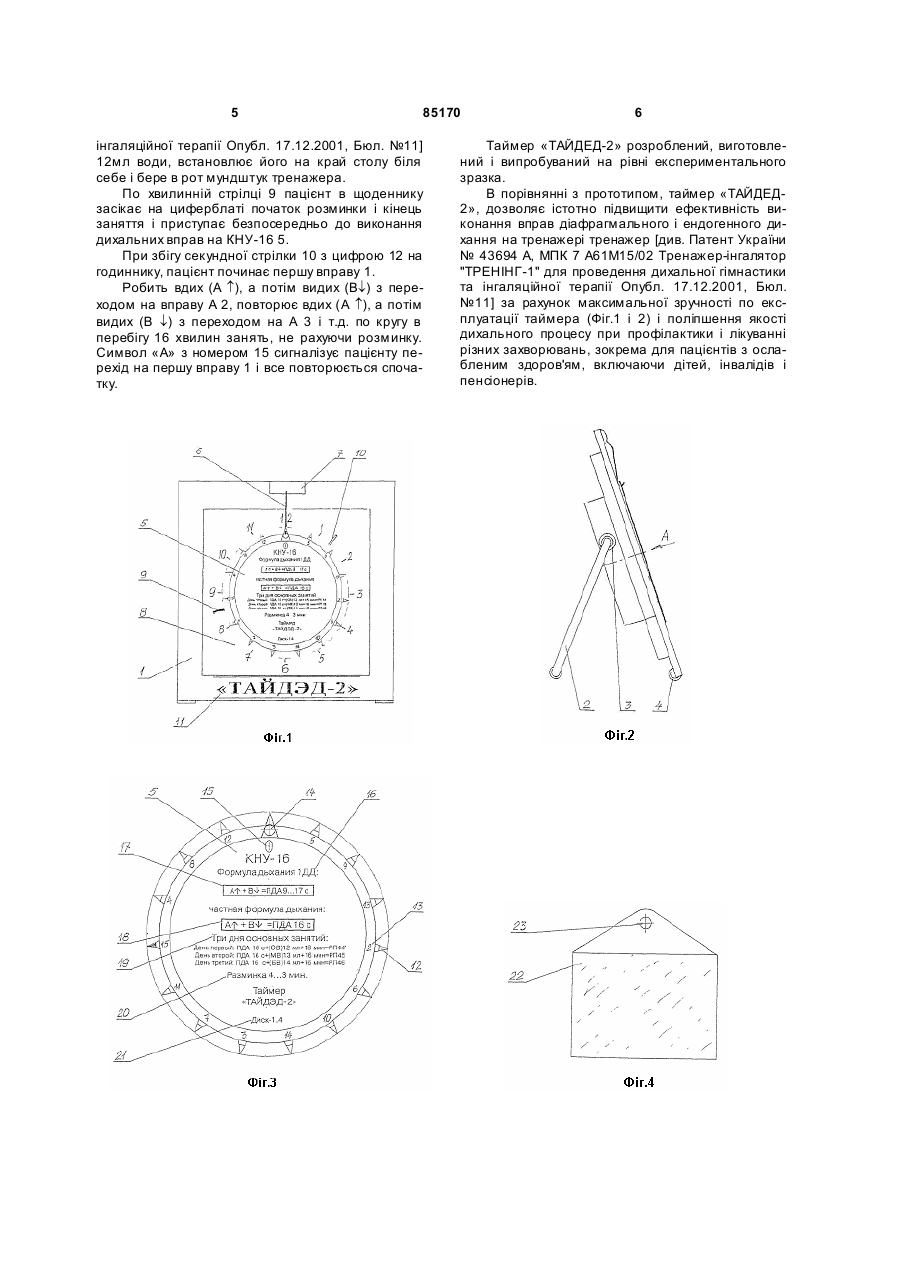

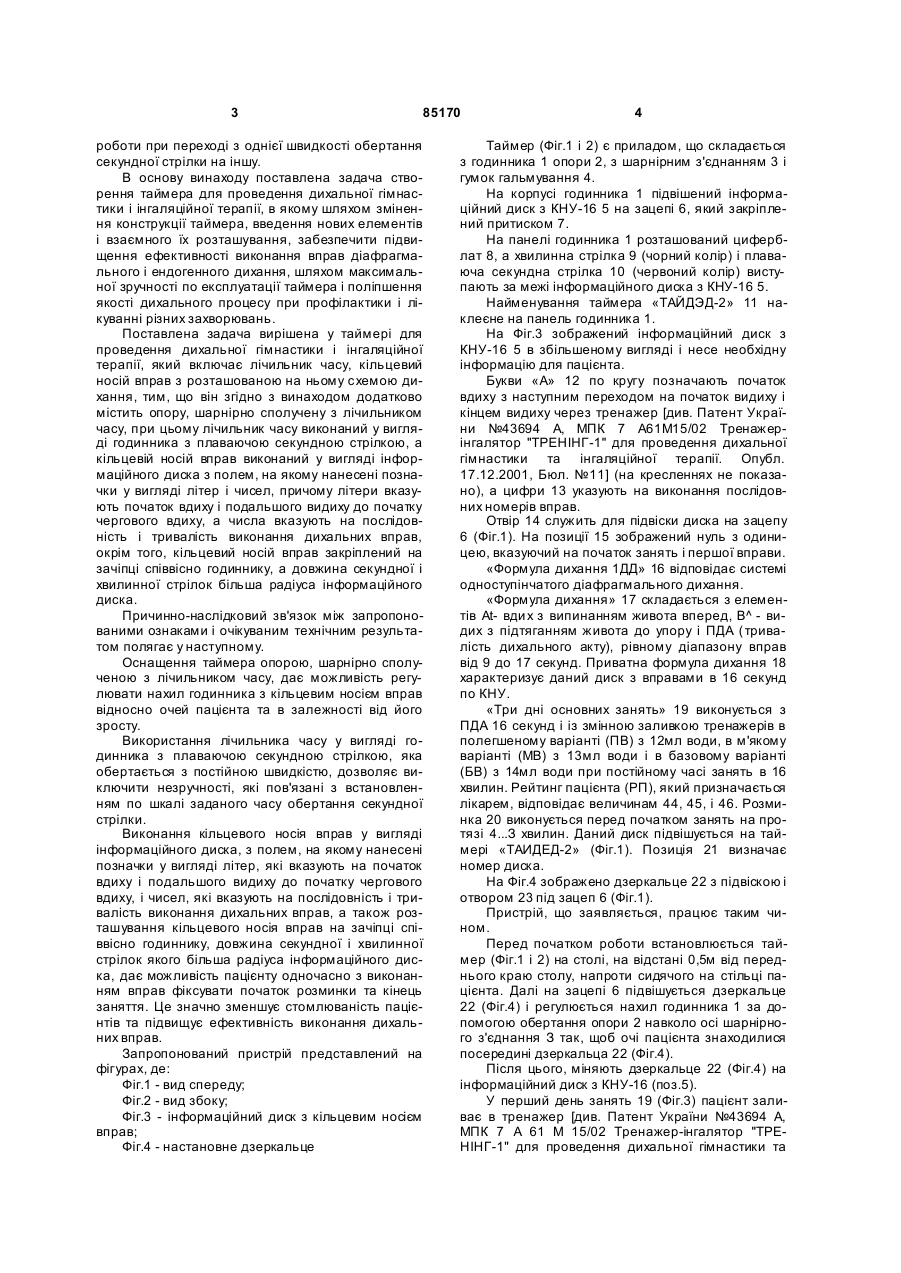

Таймер для проведення дихальної гімнастики і інгаляційної терапії, що має лічильник часу, кіль 3 85170 роботи при переході з однієї швидкості обертання секундної стрілки на іншу. В основу винаходу поставлена задача створення таймера для проведення дихальної гімнастики і інгаляційної терапії, в якому шляхом змінення конструкції таймера, введення нових елементів і взаємного їх розташування, забезпечити підвищення ефективності виконання вправ діафрагмального і ендогенного дихання, шляхом максимальної зручності по експлуатації таймера і поліпшення якості дихального процесу при профілактики і лікуванні різних захворювань. Поставлена задача вирішена у таймері для проведення дихальної гімнастики і інгаляційної терапії, який включає лічильник часу, кільцевий носій вправ з розташованою на ньому схемою дихання, тим, що він згідно з винаходом додатково містить опору, шарнірно сполучену з лічильником часу, при цьому лічильник часу виконаний у вигляді годинника з плаваючою секундною стрілкою, а кільцевій носій вправ виконаний у вигляді інформаційного диска з полем, на якому нанесені позначки у вигляді літер і чисел, причому літери вказують початок вдиху і подальшого видиху до початку чергового вдиху, а числа вказують на послідовність і тривалість виконання дихальних вправ, окрім того, кільцевий носій вправ закріплений на зачіпці співвісно годиннику, а довжина секундної і хвилинної стрілок більша радіуса інформаційного диска. Причинно-наслідковий зв'язок між запропонованими ознаками і очікуваним технічним результатом полягає у наступному. Оснащення таймера опорою, шарнірно сполученою з лічильником часу, дає можливість регулювати нахил годинника з кільцевим носієм вправ відносно очей пацієнта та в залежності від його зросту. Використання лічильника часу у вигляді годинника з плаваючою секундною стрілкою, яка обертається з постійною швидкістю, дозволяє виключити незручності, які пов'язані з встановленням по шкалі заданого часу обертання секундної стрілки. Виконання кільцевого носія вправ у вигляді інформаційного диска, з полем, на якому нанесені позначки у вигляді літер, які вказують на початок вдиху і подальшого видиху до початку чергового вдиху, і чисел, які вказують на послідовність і тривалість виконання дихальних вправ, а також розташування кільцевого носія вправ на зачіпці співвісно годиннику, довжина секундної і хвилинної стрілок якого більша радіуса інформаційного диска, дає можливість пацієнту одночасно з виконанням вправ фіксувати початок розминки та кінець заняття. Це значно зменшує стомлюваність пацієнтів та підвищує ефективність виконання дихальних вправ. Запропонований пристрій представлений на фігурах, де: Фіг.1 - вид спереду; Фіг.2 - вид збоку; Фіг.3 - інформаційний диск з кільцевим носієм вправ; Фіг.4 - настановне дзеркальце 4 Таймер (Фіг.1 і 2) є приладом, що складається з годинника 1 опори 2, з шарнірним з'єднанням 3 і гумок гальмування 4. На корпусі годинника 1 підвішений інформаційний диск з КНУ-16 5 на зацепі 6, який закріплений притиском 7. На панелі годинника 1 розташований циферблат 8, а хвилинна стрілка 9 (чорний колір) і плаваюча секундна стрілка 10 (червоний колір) виступають за межі інформаційного диска з КНУ-16 5. Найменування таймера «ТАЙДЭД-2» 11 наклеєне на панель годинника 1. На Фіг.3 зображений інформаційний диск з КНУ-16 5 в збільшеному вигляді і несе необхідну інформацію для пацієнта. Букви «А» 12 по кругу позначають початок вдиху з наступним переходом на початок видиху і кінцем видиху через тренажер [див. Патент України №43694 А, МПК 7 А61M15/02 Тренажерінгалятор "ТРЕНІНГ-1" для проведення дихальної гімнастики та інгаляційної терапії. Опубл. 17.12.2001, Бюл. №11] (на кресленнях не показано), а цифри 13 указують на виконання послідовних номерів вправ. Отвір 14 служить для підвіски диска на зацепу 6 (Фіг.1). На позиції 15 зображений нуль з одиницею, вказуючий на початок занять і першої вправи. «Формула дихання 1ДД» 16 відповідає системі одноступінчатого діафрагмального дихання. «Формула дихання» 17 складається з елементів At- вди х з випинанням живота вперед, B^ - видих з підтяганням живота до упору і ПДА (тривалість дихального акту), рівному діапазону вправ від 9 до 17 секунд. Приватна формула дихання 18 характеризує даний диск з вправами в 16 секунд по КНУ. «Три дні основних занять» 19 виконується з ПДА 16 секунд і із змінною заливкою тренажерів в полегшеному варіанті (ПВ) з 12мл води, в м'якому варіанті (MB) з 13мл води і в базовому варіанті (БВ) з 14мл води при постійному часі занять в 16 хвилин. Рейтинг пацієнта (РП), який призначається лікарем, відповідає величинам 44, 45, і 46. Розминка 20 виконується перед початком занять на протязі 4...З хвилин. Даний диск підвішується на таймері «ТАИДЕД-2» (Фіг.1). Позиція 21 визначає номер диска. На Фіг.4 зображено дзеркальце 22 з підвіскою і отвором 23 під зацеп 6 (Фіг.1). Пристрій, що заявляється, працює таким чином. Перед початком роботи встановлюється таймер (Фіг.1 і 2) на столі, на відстані 0,5м від переднього краю столу, напроти сидячого на стільці пацієнта. Далі на зацепі 6 підвішується дзеркальце 22 (Фіг.4) і регулюється нахил годинника 1 за допомогою обертання опори 2 навколо осі шарнірного з'єднання З так, щоб очі пацієнта знаходилися посередині дзеркальца 22 (Фіг.4). Після цього, міняють дзеркальце 22 (Фіг.4) на інформаційний диск з КНУ-16 (поз.5). У перший день занять 19 (Фіг.3) пацієнт заливає в тренажер [див. Патент України №43694 А, МПК 7 А 61 M 15/02 Тренажер-інгалятор "ТРЕНІНГ-1" для проведення дихальної гімнастики та 5 85170 інгаляційної терапії Опубл. 17.12.2001, Бюл. №11] 12мл води, встановлює його на край столу біля себе і бере в рот мундштук тренажера. По хвилинній стрілці 9 пацієнт в щоденнику засікає на циферблаті початок розминки і кінець заняття і приступає безпосередньо до виконання дихальних вправ на КНУ-16 5. При збігу секундної стрілки 10 з цифрою 12 на годиннику, пацієнт починає першу вправу 1. Робить вдих (A ­), а потім видих (B¯) з переходом на вправу А 2, повторює вдих (A ­), а потім видих (В ¯) з переходом на А 3 і т.д. по кругу в перебігу 16 хвилин занять, не рахуючи розминку. Символ «А» з номером 15 сигналізує пацієнту перехід на першу вправу 1 і все повторюється спочатку. 6 Таймер «ТАЙДЕД-2» розроблений, виготовлений і випробуваний на рівні експериментального зразка. В порівнянні з прототипом, таймер «ТАЙДЕД2», дозволяє істотно підвищити ефективність виконання вправ діафрагмального і ендогенного дихання на тренажері тренажер [див. Патент України № 43694 А, МПК 7 А61M15/02 Тренажер-інгалятор "ТРЕНІНГ-1" для проведення дихальної гімнастики та інгаляційної терапії Опубл. 17.12.2001, Бюл. №11] за рахунок максимальної зручності по експлуатації таймера (Фіг.1 і 2) і поліпшення якості дихального процесу при профілактики і лікуванні різних захворювань, зокрема для пацієнтів з ослабленим здоров'ям, включаючи дітей, інвалідів і пенсіонерів. 7 Комп’ютерна в ерстка В. Клюкін 85170 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
