Безсепараторний шариковий підшипник

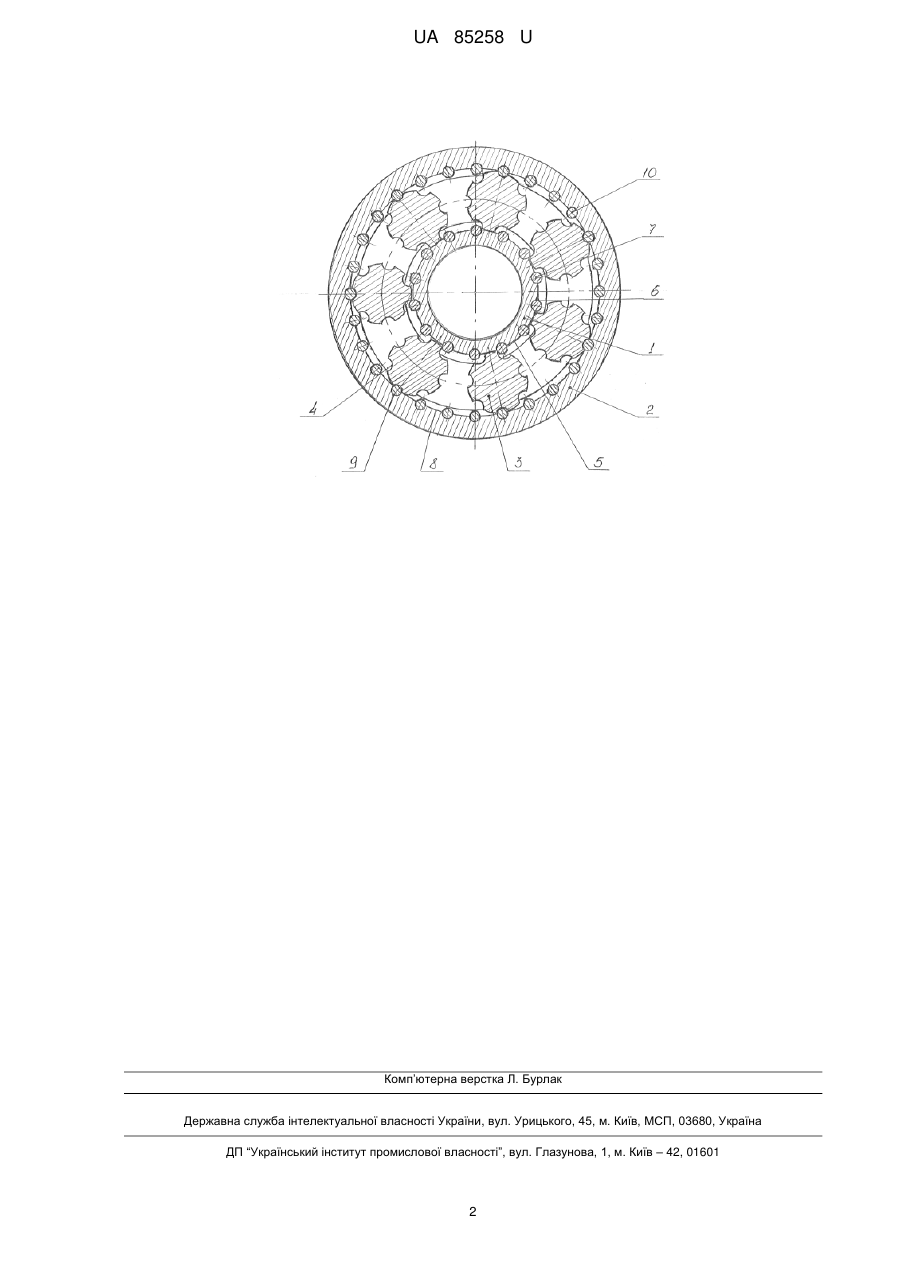

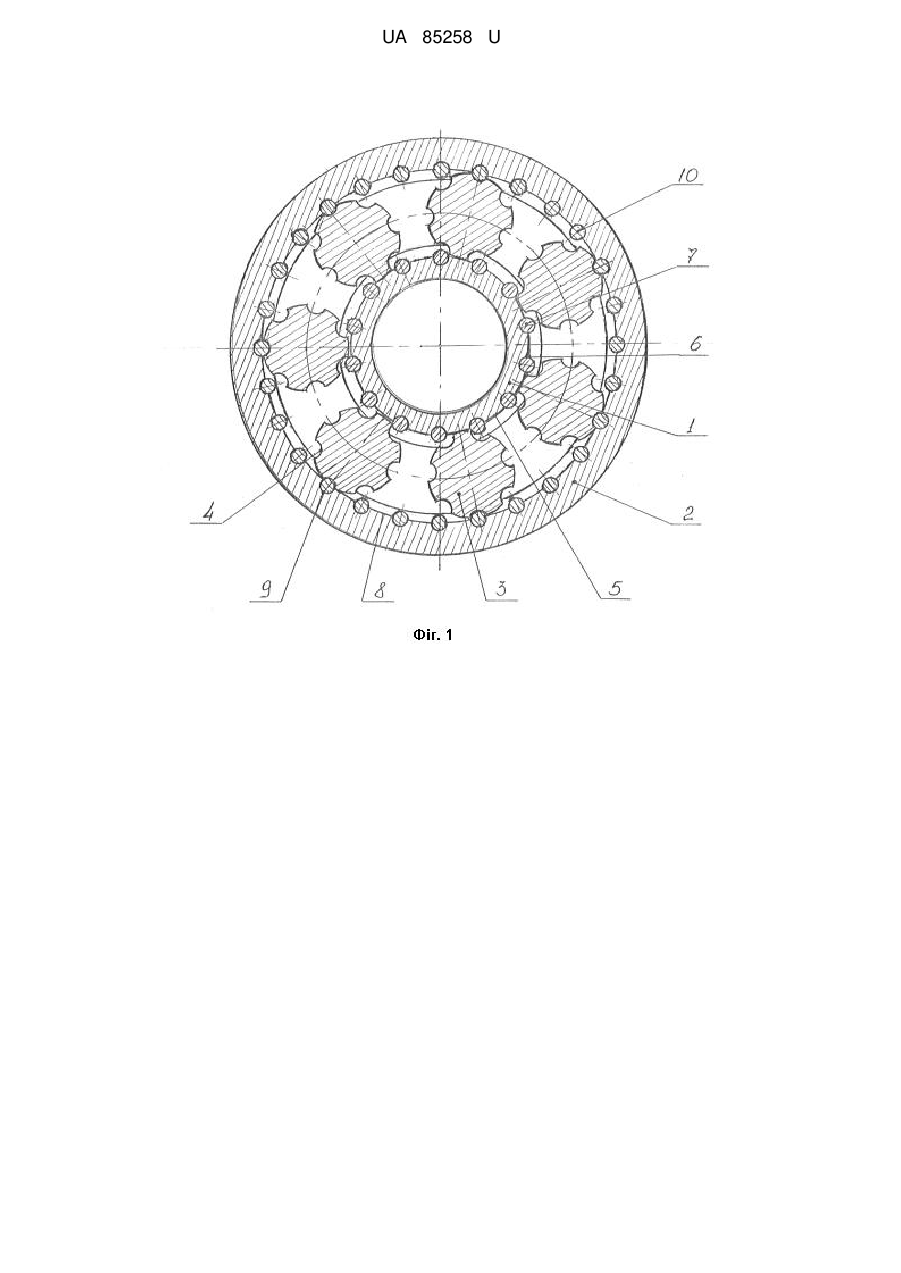

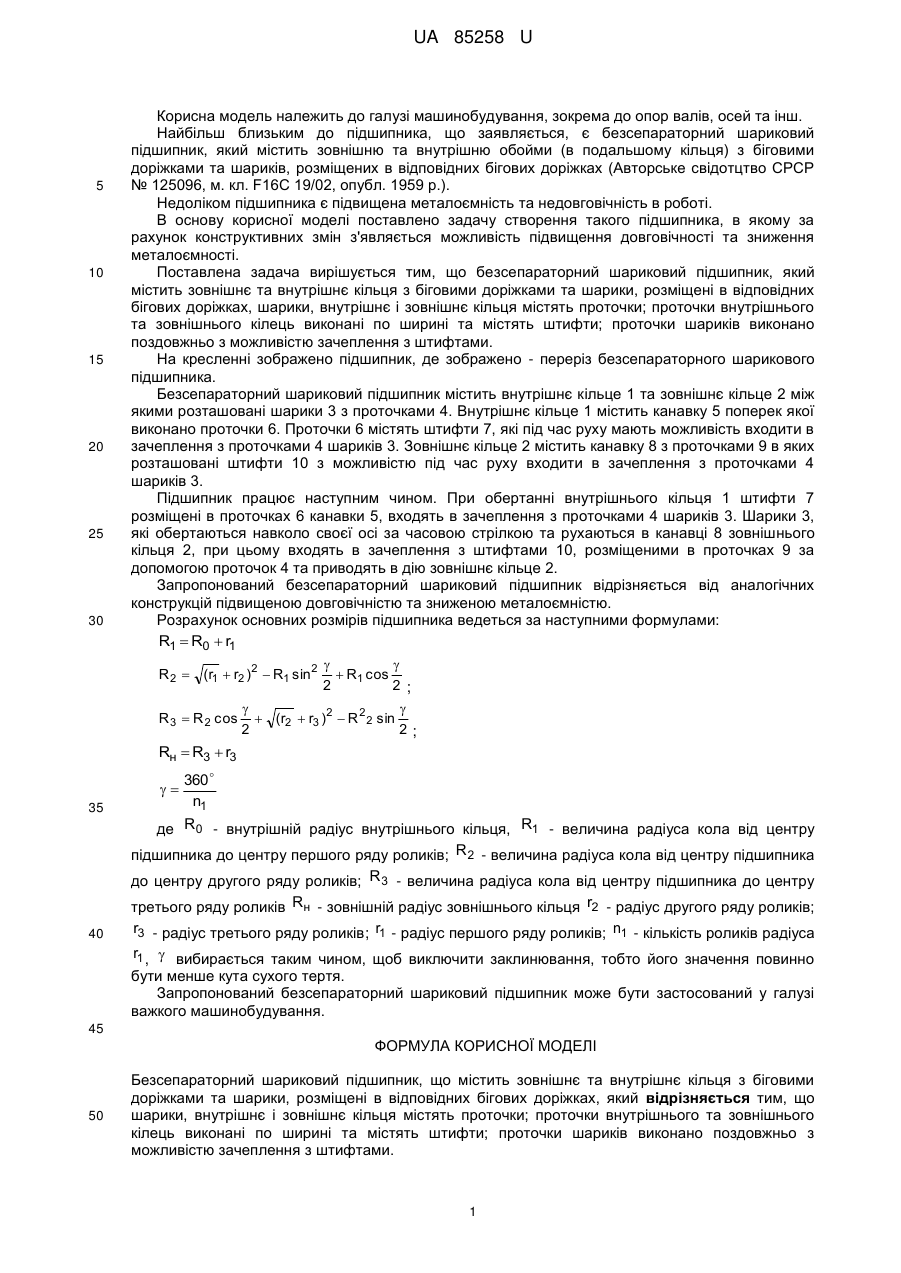

Реферат: UA 85258 U UA 85258 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування, зокрема до опор валів, осей та інш. Найбільш близьким до підшипника, що заявляється, є безсепараторний шариковий підшипник, який містить зовнішню та внутрішню обойми (в подальшому кільця) з біговими доріжками та шариків, розміщених в відповідних бігових доріжках (Авторське свідотцтво СРСР № 125096, м. кл. F16C 19/02, опубл. 1959 р.). Недоліком підшипника є підвищена металоємність та недовговічність в роботі. В основу корисної моделі поставлено задачу створення такого підшипника, в якому за рахунок конструктивних змін з'являється можливість підвищення довговічності та зниження металоємності. Поставлена задача вирішується тим, що безсепараторний шариковий підшипник, який містить зовнішнє та внутрішнє кільця з біговими доріжками та шарики, розміщені в відповідних бігових доріжках, шарики, внутрішнє і зовнішнє кільця містять проточки; проточки внутрішнього та зовнішнього кілець виконані по ширині та містять штифти; проточки шариків виконано поздовжньо з можливістю зачеплення з штифтами. На кресленні зображено підшипник, де зображено - переріз безсепараторного шарикового підшипника. Безсепараторний шариковий підшипник містить внутрішнє кільце 1 та зовнішнє кільце 2 між якими розташовані шарики 3 з проточками 4. Внутрішнє кільце 1 містить канавку 5 поперек якої виконано проточки 6. Проточки 6 містять штифти 7, які під час руху мають можливість входити в зачеплення з проточками 4 шариків 3. Зовнішнє кільце 2 містить канавку 8 з проточками 9 в яких розташовані штифти 10 з можливістю під час руху входити в зачеплення з проточками 4 шариків 3. Підшипник працює наступним чином. При обертанні внутрішнього кільця 1 штифти 7 розміщені в проточках 6 канавки 5, входять в зачеплення з проточками 4 шариків 3. Шарики 3, які обертаються навколо своєї осі за часовою стрілкою та рухаються в канавці 8 зовнішнього кільця 2, при цьому входять в зачеплення з штифтами 10, розміщеними в проточках 9 за допомогою проточок 4 та приводять в дію зовнішнє кільце 2. Запропонований безсепараторний шариковий підшипник відрізняється від аналогічних конструкцій підвищеною довговічністю та зниженою металоємністю. Розрахунок основних розмірів підшипника ведеться за наступними формулами: R1  R0  r1    R1 cos 2 2;   R3  R 2 cos  (r2  r3 )2  R 22 sin 2 2; R2  (r1  r2 )2  R1 sin2 Rн  R3  r3  35 360  n1 де R 0 - внутрішній радіус внутрішнього кільця, R1 - величина радіуса кола від центру підшипника до центру першого ряду роликів; R 2 - величина радіуса кола від центру підшипника до центру другого ряду роликів; R 3 - величина радіуса кола від центру підшипника до центру 40 третього ряду роликів Rн - зовнішній радіус зовнішнього кільця r2 - радіус другого ряду роликів; r3 - радіус третього ряду роликів; r1 - радіус першого ряду роликів; n1 - кількість роликів радіуса r1 ,  вибирається таким чином, щоб виключити заклинювання, тобто його значення повинно бути менше кута сухого тертя. Запропонований безсепараторний шариковий підшипник може бути застосований у галузі важкого машинобудування. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Безсепараторний шариковий підшипник, що містить зовнішнє та внутрішнє кільця з біговими доріжками та шарики, розміщені в відповідних бігових доріжках, який відрізняється тим, що шарики, внутрішнє і зовнішнє кільця містять проточки; проточки внутрішнього та зовнішнього кілець виконані по ширині та містять штифти; проточки шариків виконано поздовжньо з можливістю зачеплення з штифтами. 1 UA 85258 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
