Підшипник кочення
Номер патенту: 65621
Опубліковано: 12.12.2011
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Місяць Володимир Петрович
Формула / Реферат
Підшипник кочення, що містить зовнішнє і внутрішнє кільця з біговими доріжками та кульки, розташовані між ними, який відрізняється тим, що зовнішнє та внутрішнє кільця мають канавки, одна з яких розташована в зоні бігової доріжки зовнішнього кільця, а друга - в зоні бігової доріжки внутрішнього кільця, причому кожна канавка виконана з радіусом профілю, що вибираються із умови:
r=(0,1...0,25)R,
де r - радіус профілю канавки;
R - радіус кульки.
Текст

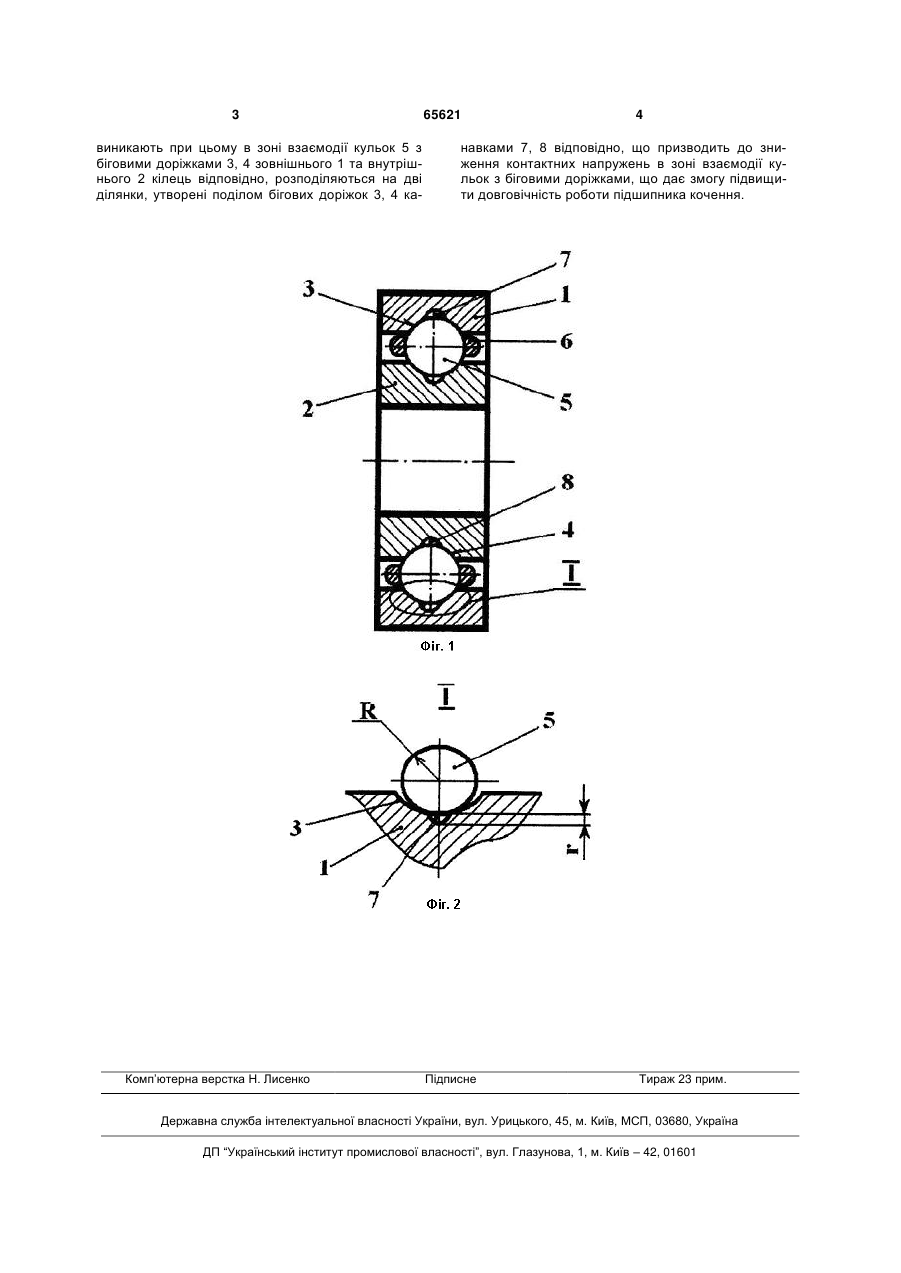

Підшипник кочення, що містить зовнішнє і внутрішнє кільця з біговими доріжками та кульки, роз 3 виникають при цьому в зоні взаємодії кульок 5 з біговими доріжками 3, 4 зовнішнього 1 та внутрішнього 2 кілець відповідно, розподіляються на дві ділянки, утворені поділом бігових доріжок 3, 4 ка Комп’ютерна верстка Н. Лисенко 65621 4 навками 7, 8 відповідно, що призводить до зниження контактних напружень в зоні взаємодії кульок з біговими доріжками, що дає змогу підвищити довговічність роботи підшипника кочення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoller bearing
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюПодшипник качения
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16C 19/34
