Підшипник котіння

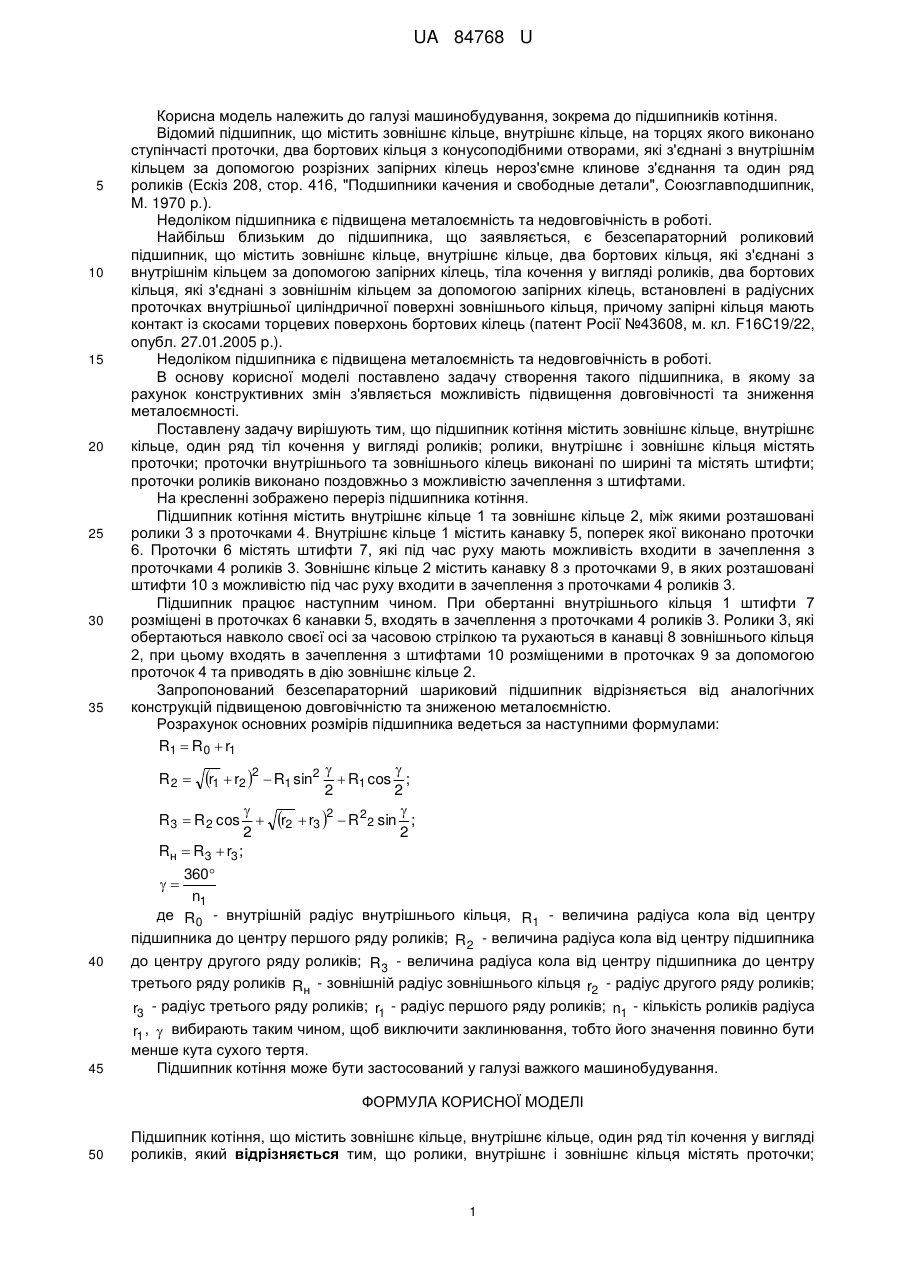

Реферат: UA 84768 U UA 84768 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування, зокрема до підшипників котіння. Відомий підшипник, що містить зовнішнє кільце, внутрішнє кільце, на торцях якого виконано ступінчасті проточки, два бортових кільця з конусоподібними отворами, які з'єднані з внутрішнім кільцем за допомогою розрізних запірних кілець нероз'ємне клинове з'єднання та один ряд роликів (Ескіз 208, стор. 416, "Подшипники качения и свободные детали", Союзглавподшипник, М. 1970 р.). Недоліком підшипника є підвищена металоємність та недовговічність в роботі. Найбільш близьким до підшипника, що заявляється, є безсепараторний роликовий підшипник, що містить зовнішнє кільце, внутрішнє кільце, два бортових кільця, які з'єднані з внутрішнім кільцем за допомогою запірних кілець, тіла кочення у вигляді роликів, два бортових кільця, які з'єднані з зовнішнім кільцем за допомогою запірних кілець, встановлені в радіусних проточках внутрішньої циліндричної поверхні зовнішнього кільця, причому запірні кільця мають контакт із скосами торцевих поверхонь бортових кілець (патент Росії №43608, м. кл. F16C19/22, опубл. 27.01.2005 p.). Недоліком підшипника є підвищена металоємність та недовговічність в роботі. В основу корисної моделі поставлено задачу створення такого підшипника, в якому за рахунок конструктивних змін з'являється можливість підвищення довговічності та зниження металоємності. Поставлену задачу вирішують тим, що підшипник котіння містить зовнішнє кільце, внутрішнє кільце, один ряд тіл кочення у вигляді роликів; ролики, внутрішнє і зовнішнє кільця містять проточки; проточки внутрішнього та зовнішнього кілець виконані по ширині та містять штифти; проточки роликів виконано поздовжньо з можливістю зачеплення з штифтами. На кресленні зображено переріз підшипника котіння. Підшипник котіння містить внутрішнє кільце 1 та зовнішнє кільце 2, між якими розташовані ролики 3 з проточками 4. Внутрішнє кільце 1 містить канавку 5, поперек якої виконано проточки 6. Проточки 6 містять штифти 7, які під час руху мають можливість входити в зачеплення з проточками 4 роликів 3. Зовнішнє кільце 2 містить канавку 8 з проточками 9, в яких розташовані штифти 10 з можливістю під час руху входити в зачеплення з проточками 4 роликів 3. Підшипник працює наступним чином. При обертанні внутрішнього кільця 1 штифти 7 розміщені в проточках 6 канавки 5, входять в зачеплення з проточками 4 роликів 3. Ролики 3, які обертаються навколо своєї осі за часовою стрілкою та рухаються в канавці 8 зовнішнього кільця 2, при цьому входять в зачеплення з штифтами 10 розміщеними в проточках 9 за допомогою проточок 4 та приводять в дію зовнішнє кільце 2. Запропонований безсепараторний шариковий підшипник відрізняється від аналогічних конструкцій підвищеною довговічністю та зниженою металоємністю. Розрахунок основних розмірів підшипника ведеться за наступними формулами: R1  R 0  r1 R2  r1  r2 2  R1 sin2   R1 cos  ;  R 3  R 2 cos  2 Rн  R 3  r3 ; 2 2 r2  r3 2  R 22 sin  ; 2 360 n1 де R 0 - внутрішній радіус внутрішнього кільця, R1 - величина радіуса кола від центру підшипника до центру першого ряду роликів; R 2 - величина радіуса кола від центру підшипника до центру другого ряду роликів; R 3 - величина радіуса кола від центру підшипника до центру третього ряду роликів Rн - зовнішній радіус зовнішнього кільця r2 - радіус другого ряду роликів; r3 - радіус третього ряду роликів; r1 - радіус першого ряду роликів; n1 - кількість роликів радіуса r1 ,  вибирають таким чином, щоб виключити заклинювання, тобто його значення повинно бути менше кута сухого тертя. Підшипник котіння може бути застосований у галузі важкого машинобудування.  40 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Підшипник котіння, що містить зовнішнє кільце, внутрішнє кільце, один ряд тіл кочення у вигляді роликів, який відрізняється тим, що ролики, внутрішнє і зовнішнє кільця містять проточки; 1 UA 84768 U проточки внутрішнього та зовнішнього кілець виконані по ширині та містять штифти; проточки роликів виконано поздовжньо з можливістю зачеплення з штифтами. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
