Гемодіалізна система зі зменшеним об’ємом екстракорпорального контуру

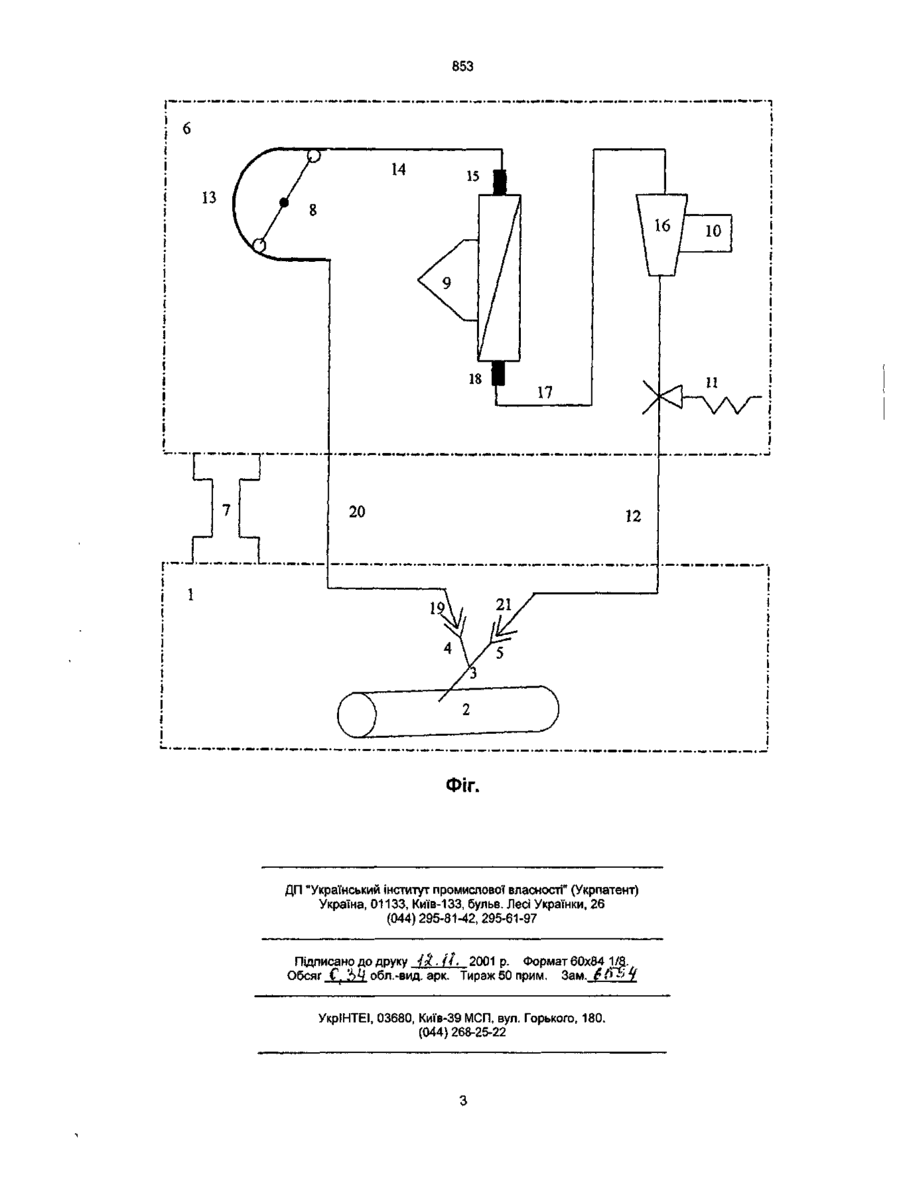

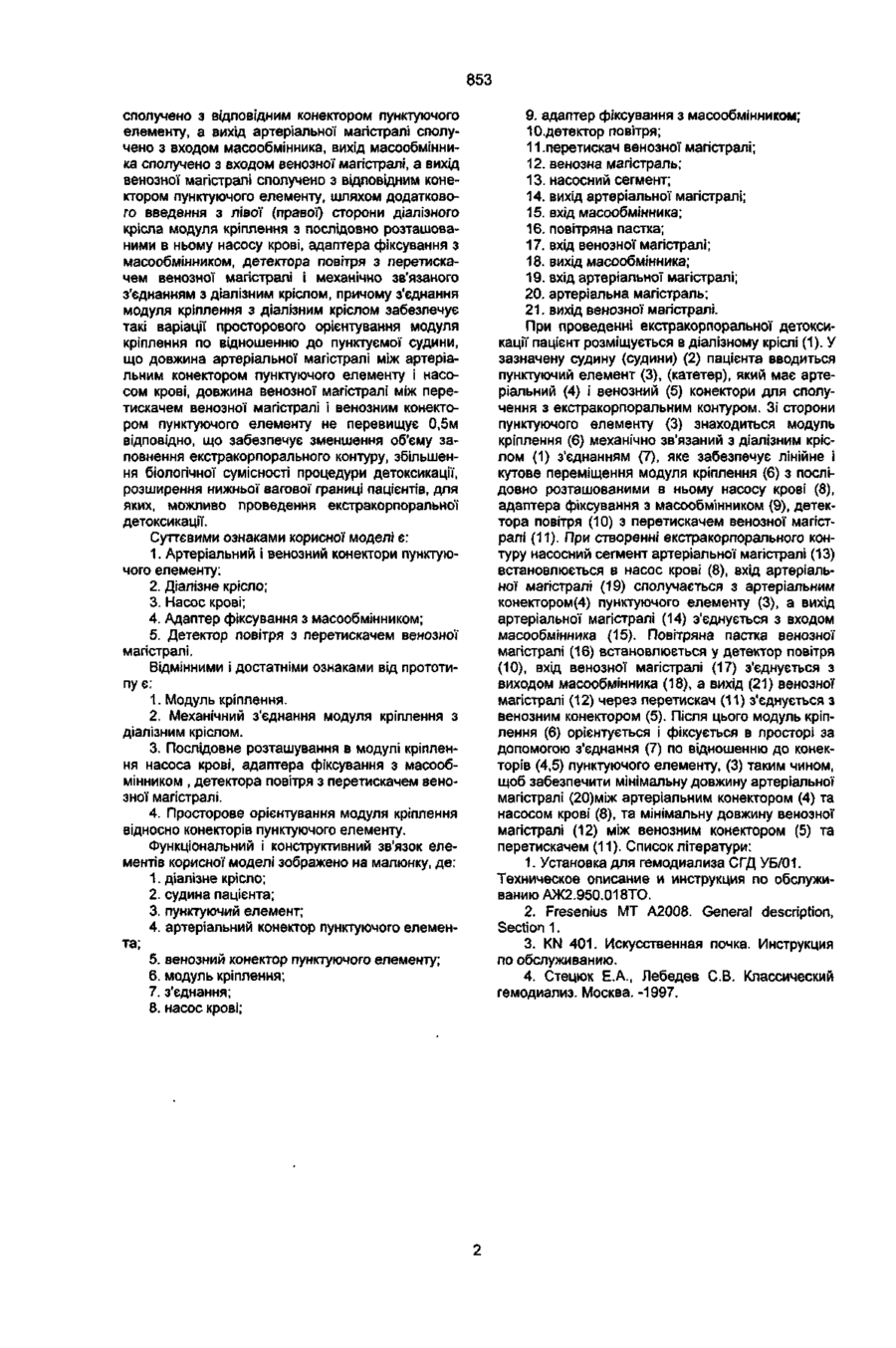

Гемодіалізна система зі зменшеним об'ємом екстракорпорального контуру, яка містить артеріальний і венозний конектори пунктуючого елемента, який знаходиться в судині (судинах) пацієнта, розташованого в діалізному кріслі, артеріальну магістраль з насосним сегментом, який розташовано у насосі крові, венозну магістраль з повітряною пасткою, яка розташована у детекторі повітря, і вихід повітряної пастки проходить через перетискач венозної магістралі, адаптер фіксування з масообмінником, причому вхід артеріальної магістралі сполучено з ВІДПОВІДНИМ конектором пунктуючого елемента, а вихід артеріальної магістралі сполу чено з входом масообмінника, вихід масообмінника сполучено з входом венозної магістралі, а вихід венозної магістралі сполучено з ВІДПОВІДНИМ конектором пунктуючого елемента, яка відрізняється тим, що з лівої (правої") сторони діалізного крісла додатково введено модуль кріплення з послідовно розташованими в ньому насосом крові, адаптером фіксування з масообмінником, детектором повітря з перетискачем венозної магістралі, механічно зв'язаний з'єднанням з діалізним кріслом, причому з'єднання модуля кріплення з діалізним кріслом забезпечує такі варіації просторового орієнтування модуля кріплення по відношенню до пунктованої (пунктованих) судини, що довжина артеріальної магістралі між артеріальним конектором пунктуючого елемента і насосом крові, довжина венозної магістралі між перетискачем венозної магістралі і венозним конектором пунктуючого Корисна модель належить до галузі медичних гемодіалізних систем, які призначені для лікування ниркової недостатності, інших токсикозів організму людини, в екстракорпоральному контурі якої можуть використовуватись гемодіалізатори, гемофільтри, плазмофільтри, гемосорбенти, тощо Відома гемодіалізна система СГД1-УБ-01 [І], у стойці-шасі якої розташовані насос крові, детектор повітря, перетискач венозної магістралі, адаптер фіксування масообмінника Недоліком системи є велика довжина частини артеріальної магістралі, яка з'єднує насосний сегмент, який закріплено в насосі крові з входом масообмінника, а також велика довжина частини венозної магістралі, що з'єднує вихід масообмінника з входом повітряної пастки, яка розташована у детекторі повітря Відома гемодіалізна система моделі 2008А фірми Fresenius Medical Care [2], в стойці-шасі якої послідовно розташовані насос крові, детектор повітря з перетискачем венозної магістралі, адаптер фіксування масообмінника, що зменшує довжину артеріальної магістралі між виходом насосного сегменту і входом масообмінника, довжину венозної магістралі між виходом масообмінника і входом повітряної пастки Недоліком системи є велика довжина частини артеріальної магістралі, яка з'єднує вхід насосного сегменту з артеріальним конектором пунктуючого елементу, великий довжині частини венозної магістралі між перетискачем венозної магістралі і венозним конектором пунктуючого елементу Найбільш близьким технічним рішенням є гемодіалізна система моделі KN-401 [3], у якої насос крові виконано окремим конструктивно закінченим блоком, а також окремий конструктів має детектор повітря з перетискачем венозної магістралі Недоліком системи також є велика довжина частин магістралей, які з'єднують конектори пунктуючого елементу, який знаходиться в судинах пацієнта, розташованого в діалізному кріслі з входом насосного сегменту і перетискачем венозної магістралі В основу корисної моделі поставлено задачу удосконалення гемодіалізної системи, яка містить артеріальний і венозний конектори пунктуючого елементу, який знаходиться в судинах пацієнта, розташованого в діалізному кріслі, артеріальну магістраль з насосним сегментом який розташовано у насосі крові, венозну магістраль з повітряною пасткою яка розташована у детекторі повітря і вихід повітряної пастки проходить через перетискач венозної магістралі, адаптер фіксування з масообмінником, причому вхід артеріальної магістралі елемента не перевищує 0,5 м ВІДПОВІДНО CO ю 00 О) 853 сполучено з відповідним конектором пунктуючого елементу, а вихід артеріальної магістралі сполучено з входом масообмінника, вихід масообмінника сполучено з входом венозної магістралі, а вихід венозної магістралі сполучено з відповідним конеістором пунктуючого елементу, шляхом додаткового введення з лівої (право/) сторони діалізного крісла модуля кріплення з послідовно розташованими в ньому насосу крові, адаптера фіксування з масообмінником, детектора повітря з перетискачем венозної магістралі і механічно зв'язаного з'єднанням з діалізним кріслом, причому з'єднання модуля кріплення з діалізним кріслом забезпечує такі варіації просторового орієнтування модуля кріплення по відношенню до пунктуємої судини, що довжина артеріальної магістралі між артеріальним конектором пунктуючого елементу і насосом крові, довжина венозної магістралі між перетискачем венозної магістралі і венозним конектором пунктуючого елементу не перевищує 0,5м відповідно, що забезпечує зменшення об'єму заповнення екстракорпорального контуру, збільшення біологічної сумісності процедури детоксикації, розширення нижньої вагової границі пацієнтів, для яких, можливо проведення екстракорпоральної детоксикації. Суттєвими ознаками корисної моделі є: 1. Артеріальний і венозний конектори пунктуючого елементу: 2. Діалізне крісло; 3. Насос крові; 4. Адаптер фіксування з масообмінником; 5. Детектор повітря з перетискачем венозної магістралі. Відмінними і достатніми ознаками від прототипу є: 1. Модуль кріплення. 2. Механічний з'єднання модуля кріплення з діалізним кріслом. 3. Послідовне розташування в модулі кріплення насоса крові, адаптера фіксування з масообмінником , детектора повітря з перетискачем венозної магістралі. 4. Просторове орієнтування модуля кріплення відносно конекторів пунктуючого елементу. Функціональний і конструктивний зв'язок елементів корисної моделі зображено на малюнку, де: 1. діалізне крісло; 2. судина пацієнта; 3. пунктуючий елемент; 4. артеріальний конектор пунктуючого елемента; 5. венозний конектор пунктуючого елементу; 6. модуль кріплення; 7. з'єднання; 8. насос крові; 9. адаптер фіксування з масообмінником; Ю.детектор повітря; 11 .перетискач венозної магістралі; 12. венозна магістраль; 13. насосний сегмент; 14. вихід артеріальної магістралі; 15. вхід масообмінника; 16. повітряна пастка; 17. вхід венозної магістралі; 18. вихід масообмінника; 19. вхід артеріальної магістралі; 20. артеріальна магістраль; 21. вихід венозної магістралі. При проведенні екстракорпоральної детоксикації пацієнт розміщується в діалізному кріслі (1). У зазначену судину (судини) (2) пацієнта вводиться пунктуючий елемент (3), (катетер), який має артеріальний (4) і венозний (5) конектори для сполучення з екстракорпоральним контуром. Зі сторони пунктуючого елементу (3) знаходиться модуль кріплення (6) механічно зв'язаний з діалізним кріслом (1) з'єднанням (7), яке забезпечує лінійне і кутове переміщення модуля кріплення (6) з послідовно розташованими в ньому насосу крові (8), адаптера фіксування з масообмінником (9), детектора повітря (10) з перетискачем венозної магістралі (11). При створенні екстракорпорального контуру насосний сегмент артеріальної магістралі (13) встановлюється в насос крові (8), вхід артеріальної магістралі (19) сполучається з артеріальним конектором(4) пунктуючого елементу (3), а вихід артеріальної магістралі (14) з'єднується з входом масообмінника (15). Повітряна пастка венозної магістралі (16) встановлюється у детектор повітря (10), вхід венозної магістралі (17) з'єднується з виходом масообмінника (18), а вихід (21) венозної магістралі (12) через перетискач (11) з'єднується з венозним конектором (5). Після цього модуль кріплення (6) орієнтується і фіксується в просторі за допомогою з'єднання (7) по відношенню до конекторів (4,5) пунктуючого елементу, (3) таким чином, щоб забезпечити мінімальну довжину артеріальної магістралі (20)між артеріальним конектором (4) та насосом крові (8), та мінімальну довжину венозної магістралі (12) між венозним конектором (5) та перетискачем (11). Список літератури: 1. Установка для гемодиализа СГД УБ/01. Техническое описание и инструкция по обслуживанию АЖ2.950.018ТО. 2. Fresenius МТ А2008. General description, Section 1. 3. KN 401. Искусственная почка. Инструкция по обслуживанию. 4. Стецюк Е.А., Лебедев С В . Классический гемодиализ. Москва. -1997. 853 ФІГ. ДП "Український інститут промислової власності" (Укрпатєнт) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підлисанр до друку 4 к. //. 2001 p. Формат 60x84 Ш. Обсяг С ЪЧ обл.-вид. арк. Тираж50 прим. Зам. 66 J* УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
