Спосіб регулювання газового потоку в доменій печі

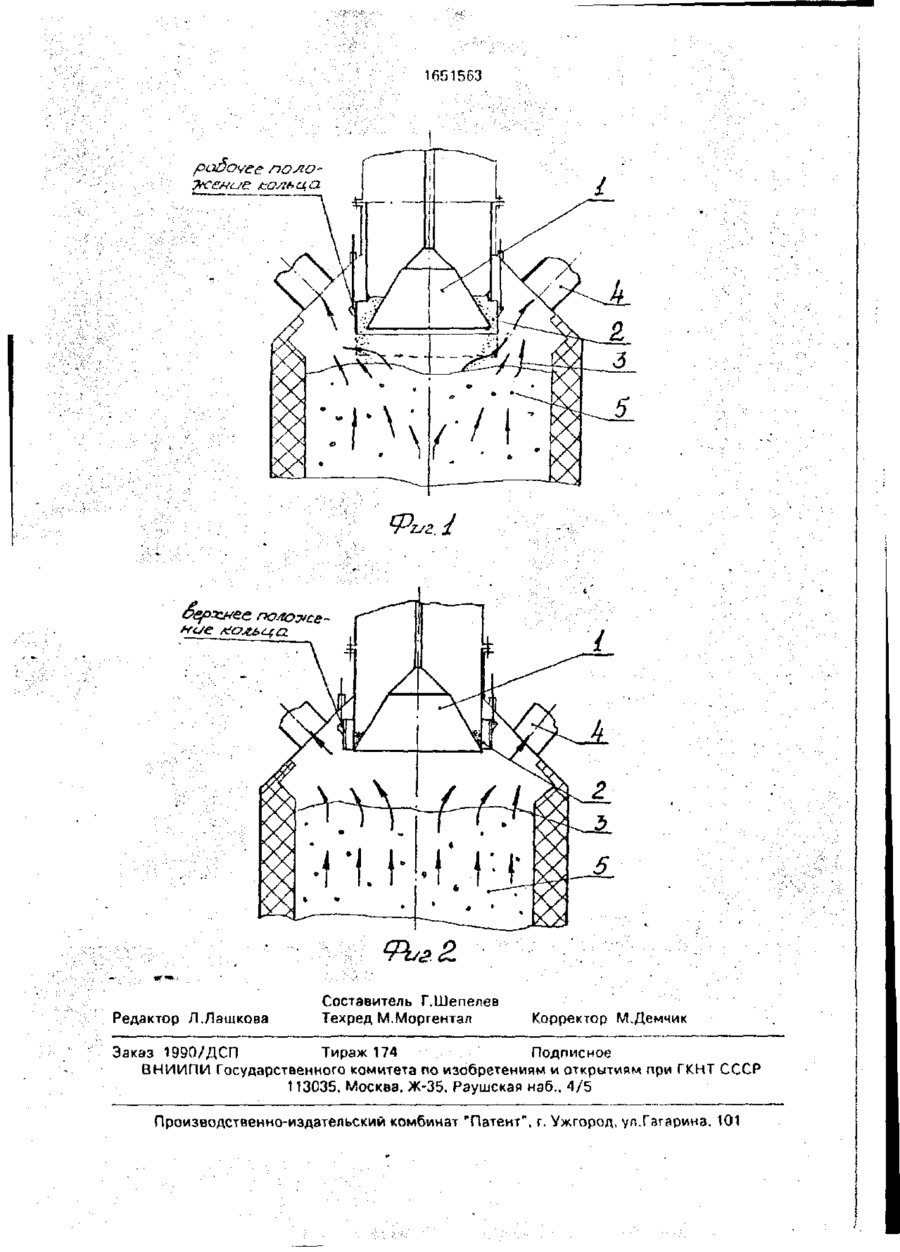

Изобретение относится к черной металлургии и может применяться при загрузке доменных печей с конусными загрузочными устройствами и кольцом-манипулятором. Цель изобретения - экономия кокса путем повышения равномерности распределения газоього потока по сечению колошника Кольцо-манипулятор 2 начинают перемещать в нижнее положение перед опусканием большого конуса 1. а подъем кольца манипулятора 2 осуществляют сразу после загрузки шихты одновременно с подъемом конуса 1, поэтому кольцо-манипулятор 2 в промежутках между загрузками шихты не оказывает влияние на газовый поток В случае необходимости усиления периферийного и ослабления центрального газовых потоков кольцо-манипулятор 2 опускают и в промежутках между срабатываниями большого конуса 1 2 ил Изобретение относится к черной металлургии и может применяться при загрузке доменных печей Целью изобретения является экономия кокса путем повышения равномерности распределения газового потока по сечению колошника На фиг.1 представлено загрузочное устройство в момент ссыпания шихты с конуса, на фиг 2 - то же момент набора шихты на большой конус Способ реализуют следующим образом. В момент открытия конуса 1 кольцо-манипулятор 2 находится в рабочем положении под конусом 1, поэтому шихтовые материалы ссыпающиеся с конуса, ударяясь и отражаясь от кольца манипулятора 2, ссыпаются в центральною часть поперечного сечения шихты доменной печи, что позволяет распределить шихтовые материалы под конусом После окончания осыпания шихтовых материалов конус 1 закрывается, а кольцо манипулятор 2 поднимают в верхнее положение Когда кольцо-манипулятор 2 находится в верхнем положении, доменные газы 3 отводимые из купола доменной печи газопроводами 4 создают равномерные потоки, гак как на своем пути от шихтовых материалов 5, находящихся в шахте доменной печи до мест врезок газопроводов 4 в куполе домен ной печи, они не встречают препятствии В таком положении (в верхнем) кольцо-манипулятор 2 находится в течение всего времени набора "подачи" шихтовых материалов на конус V После набора подачи' шихтовых материалов на конус 1 перед его опускани ем кольцо-манипулятор 2 перемещают в рабочее положение под конус 1 где оно находится во время загрузки доменной печи Во время загрузки печи когда кольцо м а н и п у л я т о р 2 находится в н и ж н е м положении, доменные газы нл пути к отводящим газопроводам А встречаю! на своем пути"препятствие' кольцо манипулятор 2 19 91 її * 1651563 Согласно расчетам скорость истечения отв результате чего нарушаются равномерные ходящих газов в пространстве, ограниченпотоки отводимых газов, но согласно спосоном распределительным кольцом, на 6% бу, время пребывания кольца-манипулятониже, чем скорость отходящих газов без ра 2 в нижнем положении по сравнению со временем нахождения его в верхнем поло- 5 распределительного кольца; скорость истечения отходчщих газов за распределительжении незначительно. Набор "подачи" на ным кольцом на 12% выше, чем скорость нижнем конусе 1 длится 4 мин, время засыпотходящих газов без распределительного' ки шихтовых материалов нижним конусом 1 кольца; скоростьотходящих газов в верхнем составляет 15 с, а начало опускания нижнего конуса 1 совпадает с окончанием переме- 10 слое шихты за распределительным кольцом на 20% выше скорости отходящих газов щения кольца-манипулятора 2 в рабочее внутри кольца. положение - под конус 1 и начало подъема нижнего конуса 1 с началом перемещения Предлагаемый способ загрузки шихты кольца-манилулятора 2 в верхнее положепозволяет при выборе соответствующей ние, причем при выборе соответствующей 15 скорости перемещения кольца-манипулятоскорости перемещения кольца-манипулятора регулировать распределение шихтовых ра например,0,25 м/с и высоте подьема 1материалов кольцом-манипулятором, не на1,5 м - время подьема опускания кольца рушая потоков отходимых доменных газов составляет 4-7 с, что является также незначерез врезки трубопроводов в куполе дочительным по сравнению с временем набо- 20 менной печи, и за счет исключения местных ра подачи шихтовых материалов на конусе разогревов шихтовых материалов ("каналь1. Поэтому кольцо-манипулятор 2 "не мешаного хода доменной печи") снизить расход ет" прохождению доменных газов. кокса на 1 кг/т чугуна. Кольцо-манипулятор 2 опускают при закрытом (поднятом) конусе 1 в случае необхо- 25 Формула изобретения димости изменить характер движения потоков отходящих газов. Такая необходиСпособ регулирований газового потока мость возникает, например, когда нужно пов доменной печи, включающий распределевысить температуру периферийной зоны ние шихтовых материалов кольцом-манипушихты (понизить температуру центральной 30 лятором при ссыпании их с конуса, о т л и части), находящейся в шахте доменной печи. ч а ю щ и й с я тем, что, с целью экономии кокса путем повышения равномерности П р и м е р. На модели доменной печи распределения газового потока по сечению измеряли скорость газового потока в центколошника, при закрытом конусе для ослабре и на периферии при различных положениях распределительного кольца. 35 ления газового потока в центре кольцо-манипулятор перемещают в нижнее Результаты приведены в таблице. положение. Таким образом, при опущенном кольце усиливается периферийный газовый поток. Положение кольца Верхнее Нижнее Скорость газа, /м/с на периферии в центре 3 2,2 3,4 2,0 1651563 podovee положение I Фиг. і Редактор Л.Лашкова Составитель Г.Шепелев Техред М.Моргентал Корректор М.Демчик Заказ 1990/ДСГ) Тираж 174 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКИТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
