Спосіб виготовлення індикаторної стрічки для визначення пари аміаку

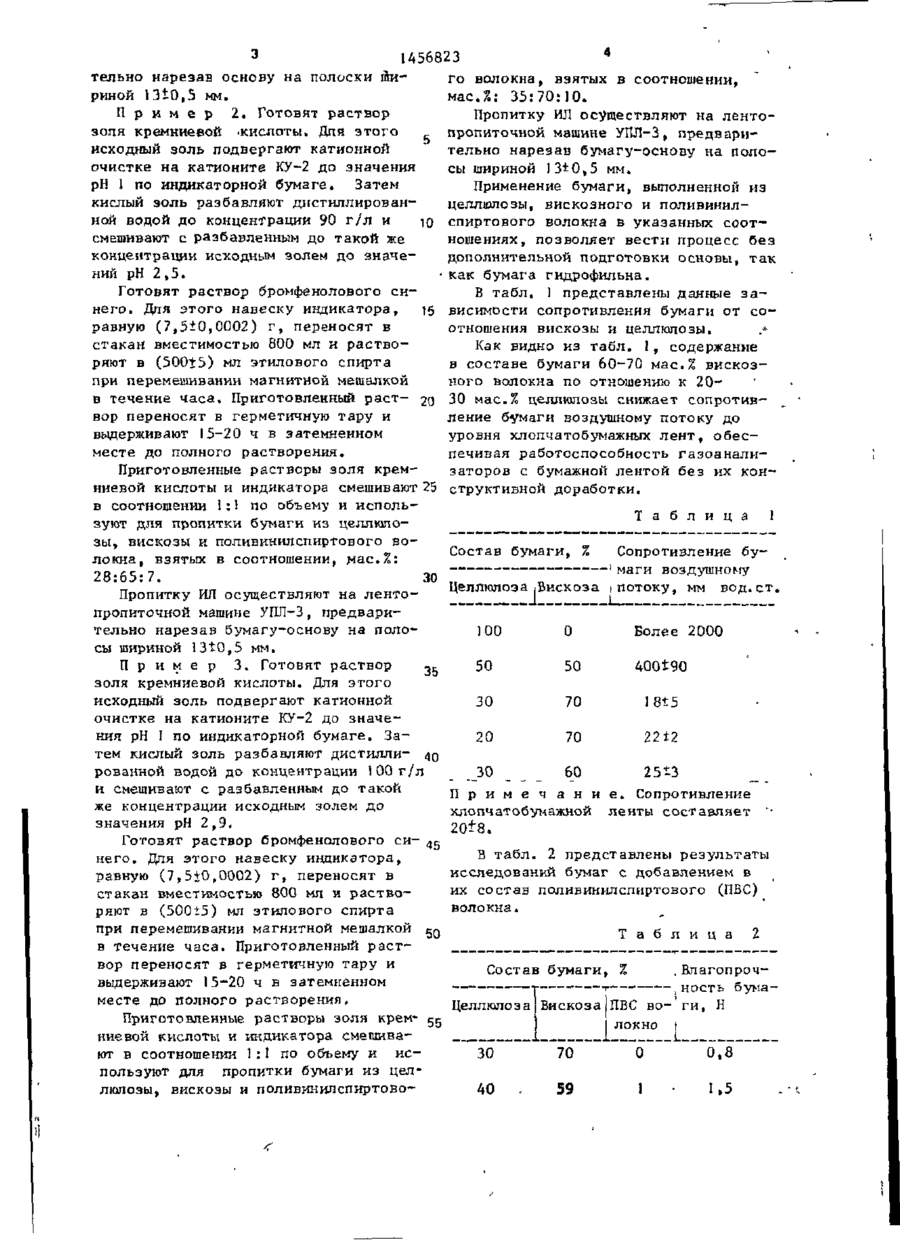

Изобретение к а с а е т с я средств индикации и может быть и с п о л ь з о в а н о на предприятиях, выпускающих индика торные ленты к приборам газового анализа. Целью изобретения является сокращение времени изготовления, снижение трудоемкости получения и себестоимости индикаторной ленты для определения паров аммиака. В качестве основы индикаторной ленты используют бумагу из целлюлозы, вискозного и поливинилспиртового волокна, взятых в соотношении, мас.%: ( 2 0 - 3 5 ) : ( 6 0 - 7 0 ) : : ( 5 - 1 0 ) , которую активируют золем кремниевой кислоты с концентрацией золя 40-50 г/л и рН 2 ,.0-2,9, причем процесс активирования совмещают с пропиткой основы раствором индикатора. 5 табл. t Изобретение относится к средствам индикации и может быть использовано на предприятиях, выпускающих индикаторные ленты (ИЛ) к приборам газового анализа. Целью изобретения является сокращение времени изготовления и снижение трудоемкости получения и себестоимости индикаторной ленты для определения паро в аммиак а. П р и м е р 1. Готовят раствор золя кремниевой кислоты. Для этого исходный золь с содержанием Si0^_, равным 230 г/л и рН не менее 8, подвергают катионной очистке на катионите КУ-2 до значения рН 3 по индикаторной бумаге. Затем кислый золь р а з бавляют дистиллированной водой до концентрации 80 г/л и смешивают с разбавленным до такой же концентрации исходным золем до значения рН 2 . Готовят раствор бромфенолового синего. Для этого навеску индикатора, равную 7,5*0,0002 г , переносят в стакан вместимостью 800 мл и растворяют в 5ООІ5 мл этилового спирта ректификата при перемешивании магнитной мешалкой в течение часа. Приготовленный раствор переносят в герметичную тару и выдерживают 15 ч в затемненном месте до полного растворения. Приготовленные растворы золя кремниевой кислоты и индикатора смешивают в соотношении 1:1 по объему и используют для пропитки бумаги из целлюлозы, вискозы и поливинилспиртового волокна, взятых в соотношении, мас.%: 2 0 : 6 0 : 5 . Пропитку И осуществляют на лентоЛ пропиточной машине УПЛ-3, предвари І •К СЛ 30 Ю 1456823 тельно нарезав основу на полоски йиго волокна, взятых в соотношении, риной 1 ЗЮ,5 мм. мас.%: 35:70:10. П р и м е р 2. Готовят раствор Пропитку И осуществляют на лентоЛ золя кремниевой •кислоты. Дли этого пропиточной машине УПЛ-3, предвари5 исходный золь подвергают катионной тельно нарезав бумагу-основу на полоочистке на катионите КУ-2 до значения сы шириной 13*0,5 мм. рН 1 по индикаторной бумаге. Затем Применение бумаги, выполненной из кислый золь разбавляют дистиллированцеллюлозы, вискозного и поливинилной водой до концентрации 90 г/л и Ю спиртового волокна в указанных соотсмешивают с разбавленным до такой же ношениях, позволяет вести процесс без концентрации исходным золем до значедополнительной подготовки основы, так •как бумага гидрофильна. ний рН 2 , 5 . Готовят раствор бромфенолового сиВ табл. 1 представлены данные з а него. Для этого навеску индикатора, 15 висимости сопротивления бумаги от соравную (7,5tO,0OO2) г, переносят в отношения вискозы и целлюлозы. .* стакан вместимостью 800 мл и раствоКак видно из табл. ! , содержание ряют в (500+5) мл этилового спирта в составе бумаги 60-70 мас.% вискозпри перемешивании магнитной мешалкой ного волокна по отношению к 20в течение часа» Приготовленный раст- 20 30 мас.% целлюлозы снижает сопротивление бумаги воздушному потоку до вор переносят в герметичную тару и уровня хлопчатобумажных лент, обесвыдерживают 15-20 ч в затемненном печивая работоспособность газоаналиместе до полного растворения. заторов с бумажной лентой без их конПриготовленные растворы золя кремниевой кислоты и индикатора смешивают 25 структивной доработки, в соотношении 1:1 по объему и испольТ а б л и ц а 1 зуют для пропитки бумаги из целлюлозы, вискозы и поливинилспиртового воСостав бумаги, % Сопротивление б у локна, взятых в соотношении, мас.%: ) м а г и воздушному 28:65:7. 30 „ г.тт _ П р о п и т к у ИЛ о с у щ е с т в л я ю т н а л е н т о п р о п и т о ч н о й машине УПЛ-3, п р е д в а р и тельно нарезав бумагу-основу на полосы шириной 13to,5 мм. П р и м е р 3. Готовят раствор 35 золя кремниевой кислоты. Для этого исходный золь подвергают катионной очистке на катионите КУ-2 до значения рН I по индикаторной бумаге. Затем кислый золь разбавляют дистилли- 40 рованной водой до концентрации 100 г/л и смешивают с разбавленным до такой же концентрации исходным золем до значения рН 2,9. Готовят раствор бромфенолового синего. Для этого навеску индикатора, равную (7,5+0,0002) г , переносят в стакан вместимостью 800 мл и растворяют в (500+5) мл этилового спирта при перемешивании магнитной мешалкой в течение часа. Приготовленный раствор переносят в герметичную тару и выдерживают 15-20 ч в затемненном месте до полного растворения. Приготовленные растворы золя кремниевой кислоты и индикатора смешивают в соотношении 1:1 по объему и используют для пропитки бумаги из целлюлозы, вискозы и поливинилспиртово Целлюлоза і В и с к о з а і п о т о к у , I (* *' мм в о д . с т . м м 100 0 Более 2000 50 50 400190 30 70 18+5 20 70 22±2 30 60 25*3 П р и м е ч а н и е . Сопротивление хлопчатобумажной ленты составляет "' 20+8. В табл. 2 представлены результаты исследований бумаг с добавлением в их состав поливинилспиртового (ПВС) волокна. Т а б л и ц а Состав бумаги, % 2 ,Влагопроч,ность бумаЦеллюлоза Вискоза ПВС во- ги, Н локно 30 70 0,8 40 59 1.5 6 3456823 Продолжение табл. 2 Активирование основы золем кремниевой кислоты (ЗКК) вместо пропитки Т ; "~ Состав бумаги, % Влагопрочее раствором кремнекислого натрия в ность бумаацетатном буфере в известном способе Целлюлоза ( Вискоза ПВС воги. Н позволяет вести процесс при заданных і локно значениях рН и концентрации ЗКК и тем і самым обеспечить стабильность техно35 65 5 2,4 логии. Оптимальное для пропитки данной 10 28 65 7 4,3 основы значение концентрации ЗКК было установлено в результате исследо20 70 10 7,1 вания зависимости чувствительности ИЛ от концентрации ЗКК в пропиточном t5 растворе. Показатель чувствительности И оценивают по значению выходного Л Как видно из т а б л . 2,введение в состав бумаги 5-Ю мас.% поливинилнапряжения на универсальном вольтметспиртового волокна увеличивает ее ре при взаимодействии рецептуры ИЛ влагопрочность до величины, превышаюс парами аммиака. Концентрация паров щей 3,0Н, что позволяет осуществлять 20 аммиака составляет 6-10~ 3 мг/л. технологический процесс пропитки, Зависимость чувствительности ИЛ от сушки ИЛ и последующую эксплуатацию концентрации ЗКК в пропиточном р а с т ее в газоанализаторах без разрывов. воре представлена в табл. 3 . Т а б л и ц а З Концентрация ЗКК в растворе, г/л Показания вольтметра В7-16 20 1,00 Измеренная в аналогичных условиях чувствительность ИЛ по известному способу составляет 1 ,34-1,41 В. 1,22 30 40 50 1,30 1,36 1,43 3 5 Т а б л и ц а 4 Операция Продолжительность, ч Оптимальным значением золя крем•140 1 ниевой кислоты было выбрано содержание 40-50 г/л. Дальнейшее увеличение концентрации золя кремниевой кислоты Предлагаемый способ вызывает увеличение жесткости ИЛ,что Катионная очистка золя снижает ее эксплуатационные характе45 кремниевой кислоты ристики . Область оптимальных значе3,2 (ЗКК) ний рН золя кремниевой кислоты 2,02,9, так как при значениях рН ниже ' Приготовление раство2,0 наблюдается ослабление индика1,0 ра ЗКК ционного эффекта ИЛ во времени. Верх50 няя граница рН установлена с учетом Приготовление раствора области перехода окраски рН бромфе4,0 индикатора нолового спирсинего, которая находится в пределах 3,0-4,6. Приготовление пропиточ55 ного раствора 1,0 Результаты проверки длительности изготовления ИЛ по предлагаемому спо' 4,3 Пропитка основы собу и известному представлены в табл. 4. 8 1456823 ґ Резка И Л 3,5 Намотка ИЛ Известный способ Разбраковка основы 4,9 Резка основы 0,8 Сматывание в мотки 1 ,85 10 Кипячение в уксусной кислоте Четырехкратное кипячение в дистиллированной воде 5,0 Сумма, руб. 0,5 30 Доведение до требуемого 12,5 3 5 Проверка кйпиллярности 6,5 12 7-68 62-29 I11-46 6-23 1 1-15 Начисления на з а траты 9-59 17-16 Себестоимость 1000 м 133-61 267-45 I,0 Намотка лент 55-50 Затраты дополнительные 1,1 Сырье и материалы Затраты основные 7,2 Сушка по предла- по и з гаемому вестноспособу jму способу 20 25 Восьмикратное полоскание в дистиллированной воде рН 5 3,0 1,8 Контроль рН Т а б л и ц а 15 Затраты Двухкратное полоскание в дистиллированной воде ' Как видно из табл. 4, предлагаемый способ содержит в 3 раза меньшее количество операций, чем известный способ. Продолжительность и з г о т о в л е ния И по предлагаемому способу в Л 6 раз меньше• Результаты расчета себестоимости 1000 м ИЛ в части условно-переменных затрат приведены в табл. 5. Как видно из т а б л . 5, себестоимость 1000 м ИЛ, изготовленных по предлагаемому способу, в 2 раза ниже. * Приготовление буферного раствора Приготовление р а с т в о р а силиката натрия ' 40 2,0 510 Приготовление импрегнирующего р а с т в о р а 1 ,0 Импрегнирование лент 14 Отмывка о т ионов кислотьг 6,4 Сушка 1,1 Намотка на кассеты 6,5 Приготовление индикаторного о а с т в о р а Пропитка л е н т индикаторным раствором Ф о р м у л а 14 22 и з о б р е т е н и я Способ изготовления индикаторной ленты для определения паров аммиака, включающий подготовку,' активирование и пропитку основы раствором индикатора - бромфенолового синего, о т л и ч а ю щ и й с я тем, ч т о , с целью сокращения времени изготовления, снижения трудоемкости получения и себестоимости, в качестве основы для 50 индикаторной ленты берут бумагу из целлюлозы, вискозного и поливинилспиртового волокна, взятых в соотношении, мае Л : ( 2 0 - 3 5 ) : ( 6 0 - 7 0 ) : (5-10), которую активируют золем кремниевой кислоты с концентрацией двуокиси 55 кремния 40-50 г/л и рН 2 - 2 , 9 , причем процесс активирований проводят одновременно с пропиткой основы раствором индикатора. 1456823 Редактор Г.Волкова Составитель Н.Кунцева Техред М.Дидык Корректор С.Шекмар Заказ 7475/40 Тираж 788 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж~35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
