Ігрово-тренувальний модуль

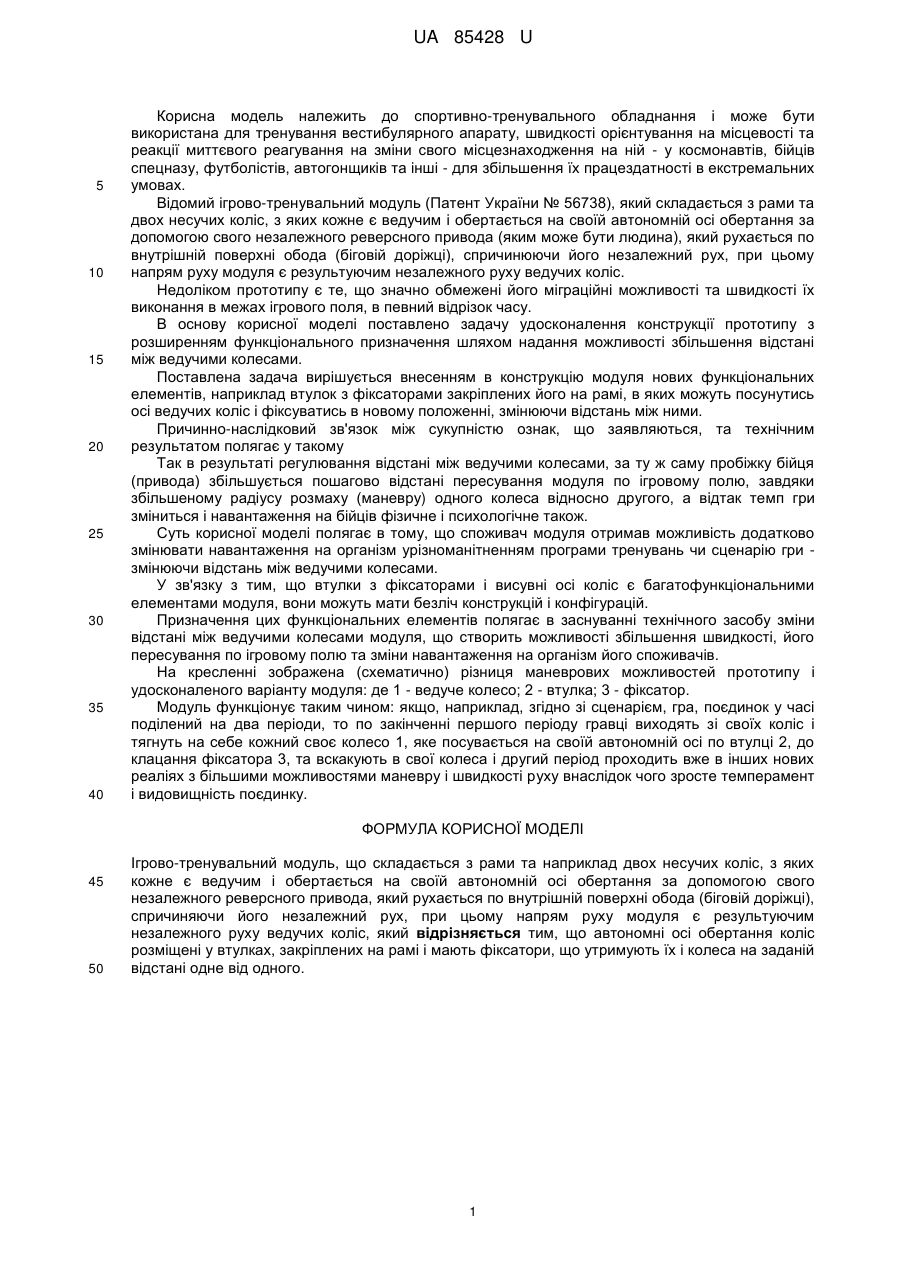

Реферат: UA 85428 U UA 85428 U 5 10 15 20 25 30 35 40 Корисна модель належить до спортивно-тренувального обладнання і може бути використана для тренування вестибулярного апарату, швидкості орієнтування на місцевості та реакції миттєвого реагування на зміни свого місцезнаходження на ній - у космонавтів, бійців спецназу, футболістів, автогонщиків та інші - для збільшення їх працездатності в екстремальних умовах. Відомий ігрово-тренувальний модуль (Патент України № 56738), який складається з рами та двох несучих коліс, з яких кожне є ведучим і обертається на своїй автономній осі обертання за допомогою свого незалежного реверсного привода (яким може бути людина), який рухається по внутрішній поверхні обода (біговій доріжці), спричинюючи його незалежний рух, при цьому напрям руху модуля є результуючим незалежного руху ведучих коліс. Недоліком прототипу є те, що значно обмежені його міграційні можливості та швидкості їх виконання в межах ігрового поля, в певний відрізок часу. В основу корисної моделі поставлено задачу удосконалення конструкції прототипу з розширенням функціонального призначення шляхом надання можливості збільшення відстані між ведучими колесами. Поставлена задача вирішується внесенням в конструкцію модуля нових функціональних елементів, наприклад втулок з фіксаторами закріплених його на рамі, в яких можуть посунутись осі ведучих коліс і фіксуватись в новому положенні, змінюючи відстань між ними. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому Так в результаті регулювання відстані між ведучими колесами, за ту ж саму пробіжку бійця (привода) збільшується пошагово відстані пересування модуля по ігровому полю, завдяки збільшеному радіусу розмаху (маневру) одного колеса відносно другого, а відтак темп гри зміниться і навантаження на бійців фізичне і психологічне також. Суть корисної моделі полягає в тому, що споживач модуля отримав можливість додатково змінювати навантаження на організм урізноманітненням програми тренувань чи сценарію гри змінюючи відстань між ведучими колесами. У зв'язку з тим, що втулки з фіксаторами і висувні осі коліс є багатофункціональними елементами модуля, вони можуть мати безліч конструкцій і конфігурацій. Призначення цих функціональних елементів полягає в заснуванні технічного засобу зміни відстані між ведучими колесами модуля, що створить можливості збільшення швидкості, його пересування по ігровому полю та зміни навантаження на організм його споживачів. На кресленні зображена (схематично) різниця маневрових можливостей прототипу і удосконаленого варіанту модуля: де 1 - ведуче колесо; 2 - втулка; 3 - фіксатор. Модуль функціонує таким чином: якщо, наприклад, згідно зі сценарієм, гра, поєдинок у часі поділений на два періоди, то по закінченні першого періоду гравці виходять зі своїх коліс і тягнуть на себе кожний своє колесо 1, яке посувається на своїй автономній осі по втулці 2, до клацання фіксатора 3, та вскакують в свої колеса і другий період проходить вже в інших нових реаліях з більшими можливостями маневру і швидкості руху внаслідок чого зросте темперамент і видовищність поєдинку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Ігрово-тренувальний модуль, що складається з рами та наприклад двох несучих коліс, з яких кожне є ведучим і обертається на своїй автономній осі обертання за допомогою свого незалежного реверсного привода, який рухається по внутрішній поверхні обода (біговій доріжці), спричиняючи його незалежний рух, при цьому напрям руху модуля є результуючим незалежного руху ведучих коліс, який відрізняється тим, що автономні осі обертання коліс розміщені у втулках, закріплених на рамі і мають фіксатори, що утримують їх і колеса на заданій відстані одне від одного. 1 UA 85428 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
