Залізобетонний елемент

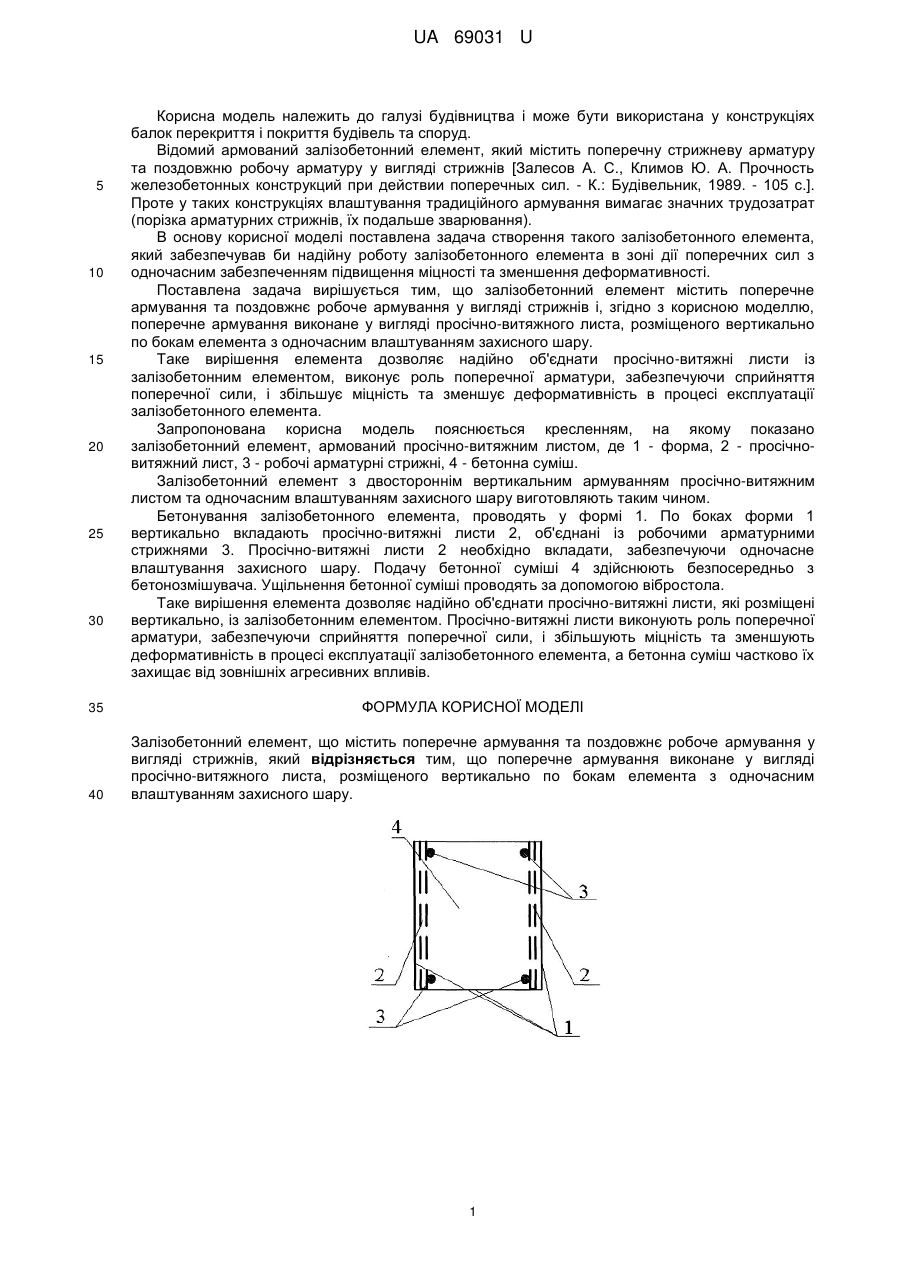

Реферат: Залізобетонний елемент містить поперечне армування та поздовжнє робоче армування у вигляді стрижнів. Поперечне армування виконане у вигляді просічно-витяжного листа, розміщеного вертикально по бокам елемента з одночасним влаштуванням захисного шару. UA 69031 U (54) ЗАЛІЗОБЕТОННИЙ ЕЛЕМЕНТ UA 69031 U UA 69031 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований залізобетонний елемент, який містить поперечну стрижневу арматуру та поздовжню робочу арматуру у вигляді стрижнів [Залесов А. С., Климов Ю. А. Прочность железобетонных конструкций при действии поперечных сил. - К.: Будівельник, 1989. - 105 с.]. Проте у таких конструкціях влаштування традиційного армування вимагає значних трудозатрат (порізка арматурних стрижнів, їх подальше зварювання). В основу корисної моделі поставлена задача створення такого залізобетонного елемента, який забезпечував би надійну роботу залізобетонного елемента в зоні дії поперечних сил з одночасним забезпеченням підвищення міцності та зменшення деформативності. Поставлена задача вирішується тим, що залізобетонний елемент містить поперечне армування та поздовжнє робоче армування у вигляді стрижнів і, згідно з корисною моделлю, поперечне армування виконане у вигляді просічно-витяжного листа, розміщеного вертикально по бокам елемента з одночасним влаштуванням захисного шару. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні листи із залізобетонним елементом, виконує роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшує міцність та зменшує деформативність в процесі експлуатації залізобетонного елемента. Запропонована корисна модель пояснюється кресленням, на якому показано залізобетонний елемент, армований просічно-витяжним листом, де 1 - форма, 2 - просічновитяжний лист, 3 - робочі арматурні стрижні, 4 - бетонна суміш. Залізобетонний елемент з двостороннім вертикальним армуванням просічно-витяжним листом та одночасним влаштуванням захисного шару виготовляють таким чином. Бетонування залізобетонного елемента, проводять у формі 1. По боках форми 1 вертикально вкладають просічно-витяжні листи 2, об'єднані із робочими арматурними стрижнями 3. Просічно-витяжні листи 2 необхідно вкладати, забезпечуючи одночасне влаштування захисного шару. Подачу бетонної суміші 4 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати просічно-витяжні листи, які розміщені вертикально, із залізобетонним елементом. Просічно-витяжні листи виконують роль поперечної арматури, забезпечуючи сприйняття поперечної сили, і збільшують міцність та зменшують деформативність в процесі експлуатації залізобетонного елемента, а бетонна суміш частково їх захищає від зовнішніх агресивних впливів. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Залізобетонний елемент, що містить поперечне армування та поздовжнє робоче армування у вигляді стрижнів, який відрізняється тим, що поперечне армування виконане у вигляді просічно-витяжного листа, розміщеного вертикально по бокам елемента з одночасним влаштуванням захисного шару. 1 UA 69031 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
