Повітроохолоджувач холодильної установки

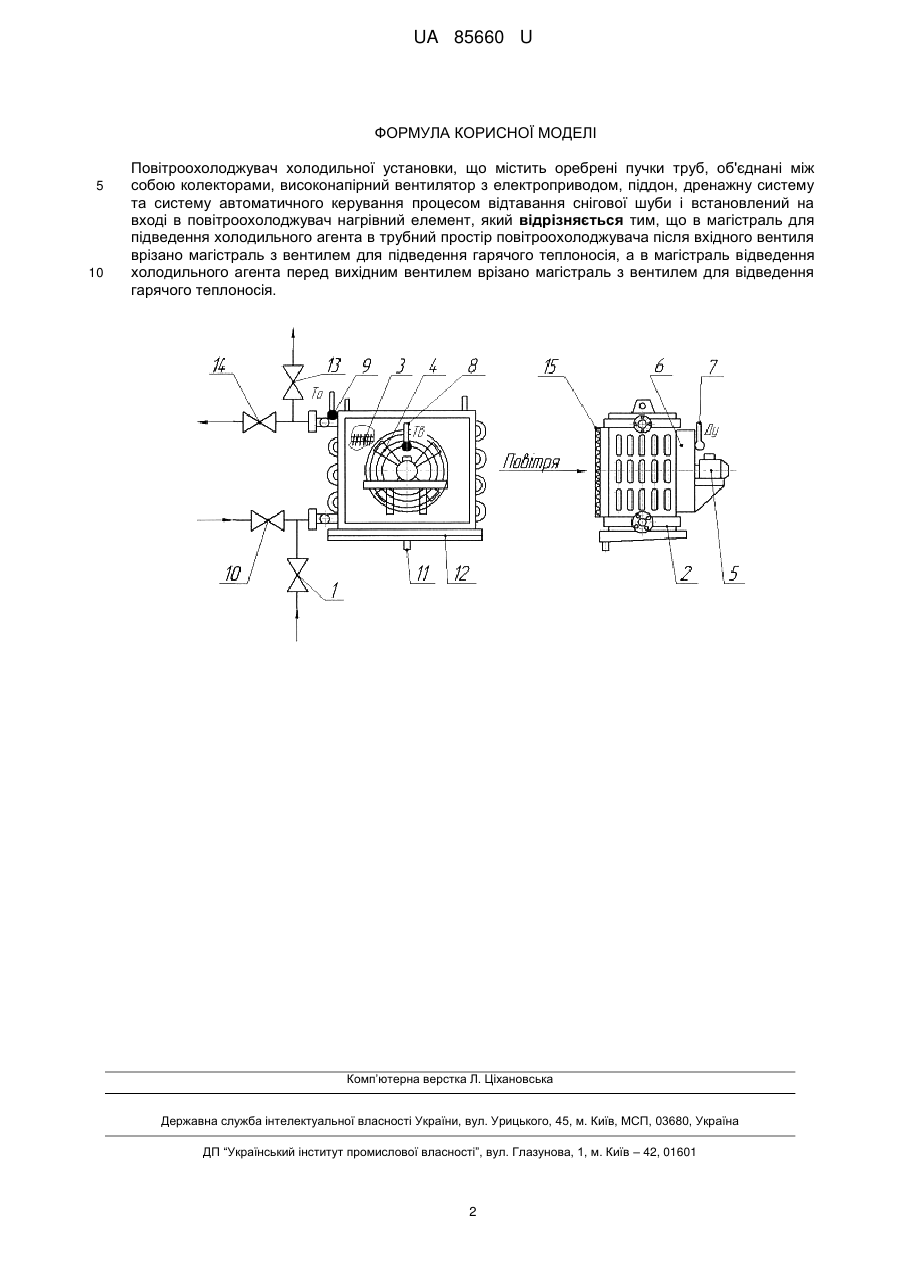

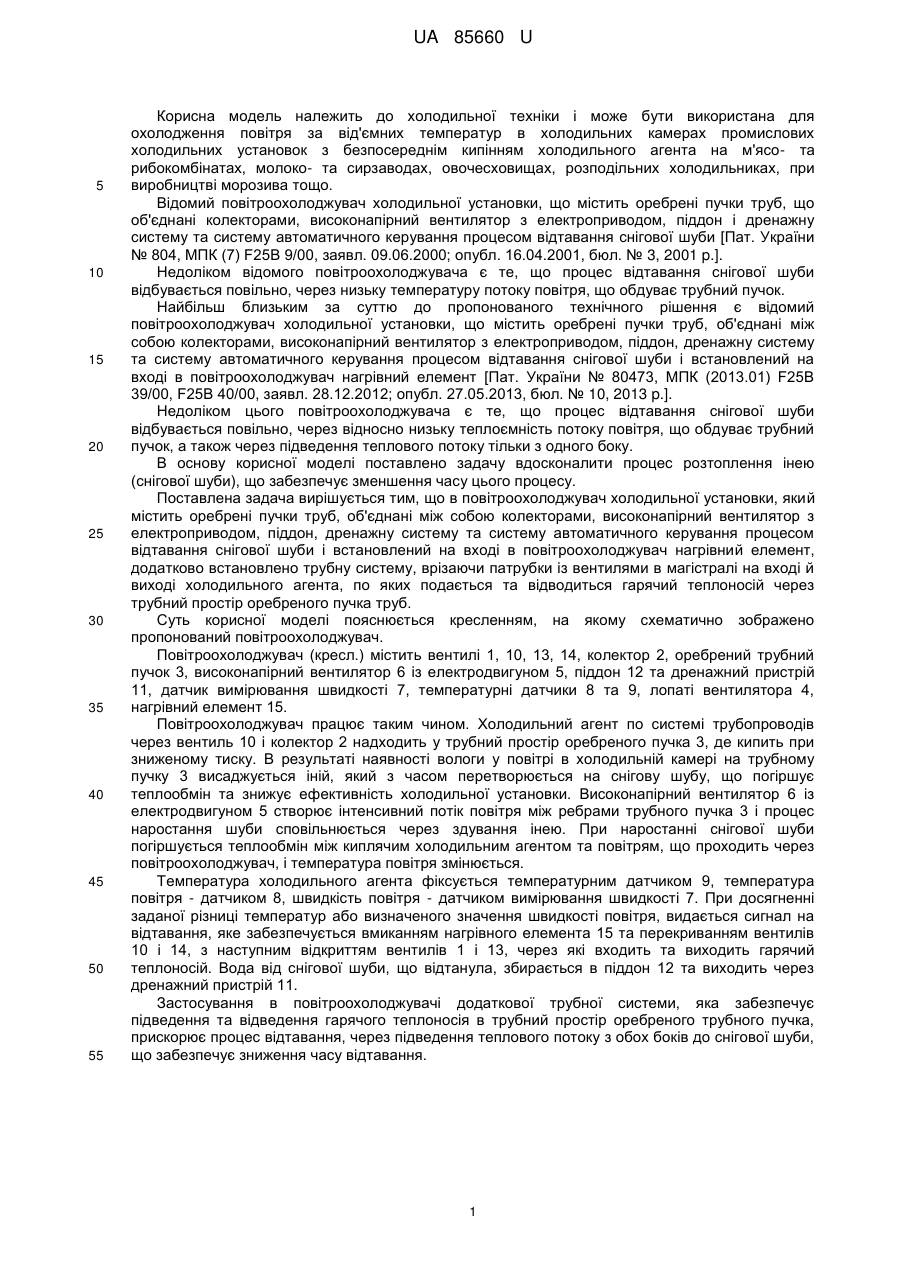

Реферат: Повітроохолоджувач холодильної установки, що містить оребрені пучки труб, об'єднані між собою колекторами, високонапірний вентилятор з електроприводом, піддон, дренажну систему та систему автоматичного керування процесом відтавання снігової шуби і встановлений на вході в повітроохолоджувач нагрівний елемент, причому в магістраль для підведення холодильного агента в трубний простір повітроохолоджувача після вхідного вентиля врізано магістраль з вентилем для підведення гарячого теплоносія, а в магістраль відведення холодильного агента перед вихідним вентилем врізано магістраль з вентилем для відведення гарячого теплоносія. UA 85660 U (54) ПОВІТРООХОЛОДЖУВАЧ ХОЛОДИЛЬНОЇ УСТАНОВКИ UA 85660 U UA 85660 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до холодильної техніки і може бути використана для охолодження повітря за від'ємних температур в холодильних камерах промислових холодильних установок з безпосереднім кипінням холодильного агента на м'ясо- та рибокомбінатах, молоко- та сирзаводах, овочесховищах, розподільних холодильниках, при виробництві морозива тощо. Відомий повітроохолоджувач холодильної установки, що містить оребрені пучки труб, що об'єднані колекторами, високонапірний вентилятор з електроприводом, піддон і дренажну систему та систему автоматичного керування процесом відтавання снігової шуби [Пат. України № 804, МПК (7) F25B 9/00, заявл. 09.06.2000; опубл. 16.04.2001, бюл. № 3, 2001 p.]. Недоліком відомого повітроохолоджувача є те, що процес відтавання снігової шуби відбувається повільно, через низьку температуру потоку повітря, що обдуває трубний пучок. Найбільш близьким за суттю до пропонованого технічного рішення є відомий повітроохолоджувач холодильної установки, що містить оребрені пучки труб, об'єднані між собою колекторами, високонапірний вентилятор з електроприводом, піддон, дренажну систему та систему автоматичного керування процесом відтавання снігової шуби і встановлений на вході в повітроохолоджувач нагрівний елемент [Пат. України № 80473, МПК (2013.01) F25B 39/00, F25B 40/00, заявл. 28.12.2012; опубл. 27.05.2013, бюл. № 10, 2013 p.]. Недоліком цього повітроохолоджувача є те, що процес відтавання снігової шуби відбувається повільно, через відносно низьку теплоємність потоку повітря, що обдуває трубний пучок, а також через підведення теплового потоку тільки з одного боку. В основу корисної моделі поставлено задачу вдосконалити процес розтоплення інею (снігової шуби), що забезпечує зменшення часу цього процесу. Поставлена задача вирішується тим, що в повітроохолоджувач холодильної установки, який містить оребрені пучки труб, об'єднані між собою колекторами, високонапірний вентилятор з електроприводом, піддон, дренажну систему та систему автоматичного керування процесом відтавання снігової шуби і встановлений на вході в повітроохолоджувач нагрівний елемент, додатково встановлено трубну систему, врізаючи патрубки із вентилями в магістралі на вході й виході холодильного агента, по яких подається та відводиться гарячий теплоносій через трубний простір оребреного пучка труб. Суть корисної моделі пояснюється кресленням, на якому схематично зображено пропонований повітроохолоджувач. Повітроохолоджувач (кресл.) містить вентилі 1, 10, 13, 14, колектор 2, оребрений трубний пучок 3, високонапірний вентилятор 6 із електродвигуном 5, піддон 12 та дренажний пристрій 11, датчик вимірювання швидкості 7, температурні датчики 8 та 9, лопаті вентилятора 4, нагрівний елемент 15. Повітроохолоджувач працює таким чином. Холодильний агент по системі трубопроводів через вентиль 10 і колектор 2 надходить у трубний простір оребреного пучка 3, де кипить при зниженому тиску. В результаті наявності вологи у повітрі в холодильній камері на трубному пучку 3 висаджується іній, який з часом перетворюється на снігову шубу, що погіршує теплообмін та знижує ефективність холодильної установки. Високонапірний вентилятор 6 із електродвигуном 5 створює інтенсивний потік повітря між ребрами трубного пучка 3 і процес наростання шуби сповільнюється через здування інею. При наростанні снігової шуби погіршується теплообмін між киплячим холодильним агентом та повітрям, що проходить через повітроохолоджувач, і температура повітря змінюється. Температура холодильного агента фіксується температурним датчиком 9, температура повітря - датчиком 8, швидкість повітря - датчиком вимірювання швидкості 7. При досягненні заданої різниці температур або визначеного значення швидкості повітря, видається сигнал на відтавання, яке забезпечується вмиканням нагрівного елемента 15 та перекриванням вентилів 10 і 14, з наступним відкриттям вентилів 1 і 13, через які входить та виходить гарячий теплоносій. Вода від снігової шуби, що відтанула, збирається в піддон 12 та виходить через дренажний пристрій 11. Застосування в повітроохолоджувачі додаткової трубної системи, яка забезпечує підведення та відведення гарячого теплоносія в трубний простір оребреного трубного пучка, прискорює процес відтавання, через підведення теплового потоку з обох боків до снігової шуби, що забезпечує зниження часу відтавання. 1 UA 85660 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Повітроохолоджувач холодильної установки, що містить оребрені пучки труб, об'єднані між собою колекторами, високонапірний вентилятор з електроприводом, піддон, дренажну систему та систему автоматичного керування процесом відтавання снігової шуби і встановлений на вході в повітроохолоджувач нагрівний елемент, який відрізняється тим, що в магістраль для підведення холодильного агента в трубний простір повітроохолоджувача після вхідного вентиля врізано магістраль з вентилем для підведення гарячого теплоносія, а в магістраль відведення холодильного агента перед вихідним вентилем врізано магістраль з вентилем для відведення гарячого теплоносія. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
