Ротор асинхронного двигуна
Номер патенту: 27790
Опубліковано: 12.11.2007
Автори: Кириленко Валерій Іванович, Омельченко Олександр Миколайович, Білогурова Катерина Юріївна
Формула / Реферат
Ротор асинхронного двигуна, що містить магнітопровід і короткозамкнену обмотку, що складається зі стрижнів, встановлених у прорізах короткозамикаючих кілець, який відрізняється тим, що між внутрішньою поверхнею стрижнів і дном прорізів короткозамикаючих кілець утворені вентиляційні канали.
Текст

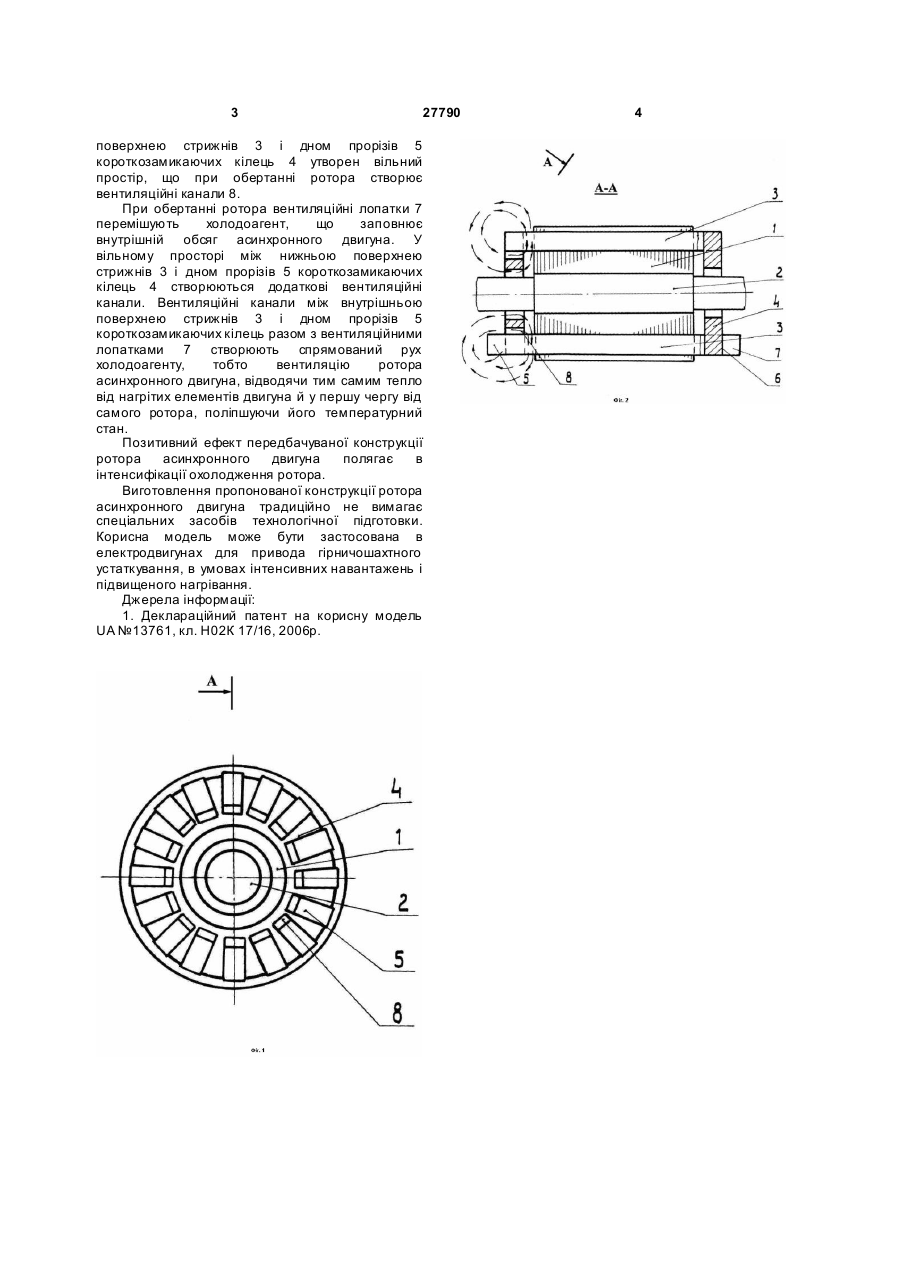

Ротор асинхронного двигуна, що містить магнітопровід і короткозамкнену обмотку, що складається зі стрижнів, встановлених у прорізах короткозамикаючих кілець, який відрізняється тим, що між внутрішньою поверхнею стрижнів і дном прорізів короткозамикаючих кілець утворені вентиляційні канали. (19) (21) u200708426 (22) 23.07.2007 (24) 12.11.2007 (72) КИРИЛЕНКО ВАЛЕРІЙ ІВАНОВИЧ, U A, ОМЕЛЬЧЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, БІЛОГУРОВА КАТЕРИНА ЮРІЇВН А, U A (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ТЕХНОЛОГІЧНИЙ ІНСТИТУТ ВИБУХОЗАХИЩЕНОГО ТА РУДНИКОВОГО 3 27790 поверхнею стрижнів 3 і дном прорізів 5 короткозамикаючих кілець 4 утворен вільний простір, що при обертанні ротора створює вентиляційні канали 8. При обертанні ротора вентиляційні лопатки 7 перемішують холодоагент, що заповнює внутрішній обсяг асинхронного двигуна. У вільному просторі між нижньою поверхнею стрижнів 3 і дном прорізів 5 короткозамикаючих кілець 4 створюються додаткові вентиляційні канали. Вентиляційні канали між внутрішньою поверхнею стрижнів 3 і дном прорізів 5 короткозамикаючих кілець разом з вентиляційними лопатками 7 створюють спрямований рух холодоагенту, тобто вентиляцію ротора асинхронного двигуна, відводячи тим самим тепло від нагрітих елементів двигуна й у першу чергу від самого ротора, поліпшуючи його температурний стан. Позитивний ефект передбачуваної конструкції ротора асинхронного двигуна полягає в інтенсифікації охолодження ротора. Виготовлення пропонованої конструкції ротора асинхронного двигуна традиційно не вимагає спеціальних засобів технологічної підготовки. Корисна модель може бути застосована в електродвигунах для привода гірничошахтного устаткування, в умовах інтенсивних навантажень і підвищеного нагрівання. Джерела інформації: 1. Деклараційний патент на корисну модель UA №13761, кл. Н02К 17/16, 2006р. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRotor of asynchronous motor
Автори англійськоюKyrylenko Valerii Ivanovych, Omelchenko Oleksandr Mykolaiovych, Віlоhurоvа Kateryna Yuriivna
Назва патенту російськоюРотор асинхронного двигателя
Автори російськоюКириленко Валерий Иванович, Омельченко Александр Николаевич, Билогурова Екатерина Юрьевна
МПК / Мітки
МПК: H02K 9/00, H02K 3/00, H02K 17/16
Мітки: асинхронного, двигуна, ротор
