Теплоізолюючий контейнер (ті-бокс)

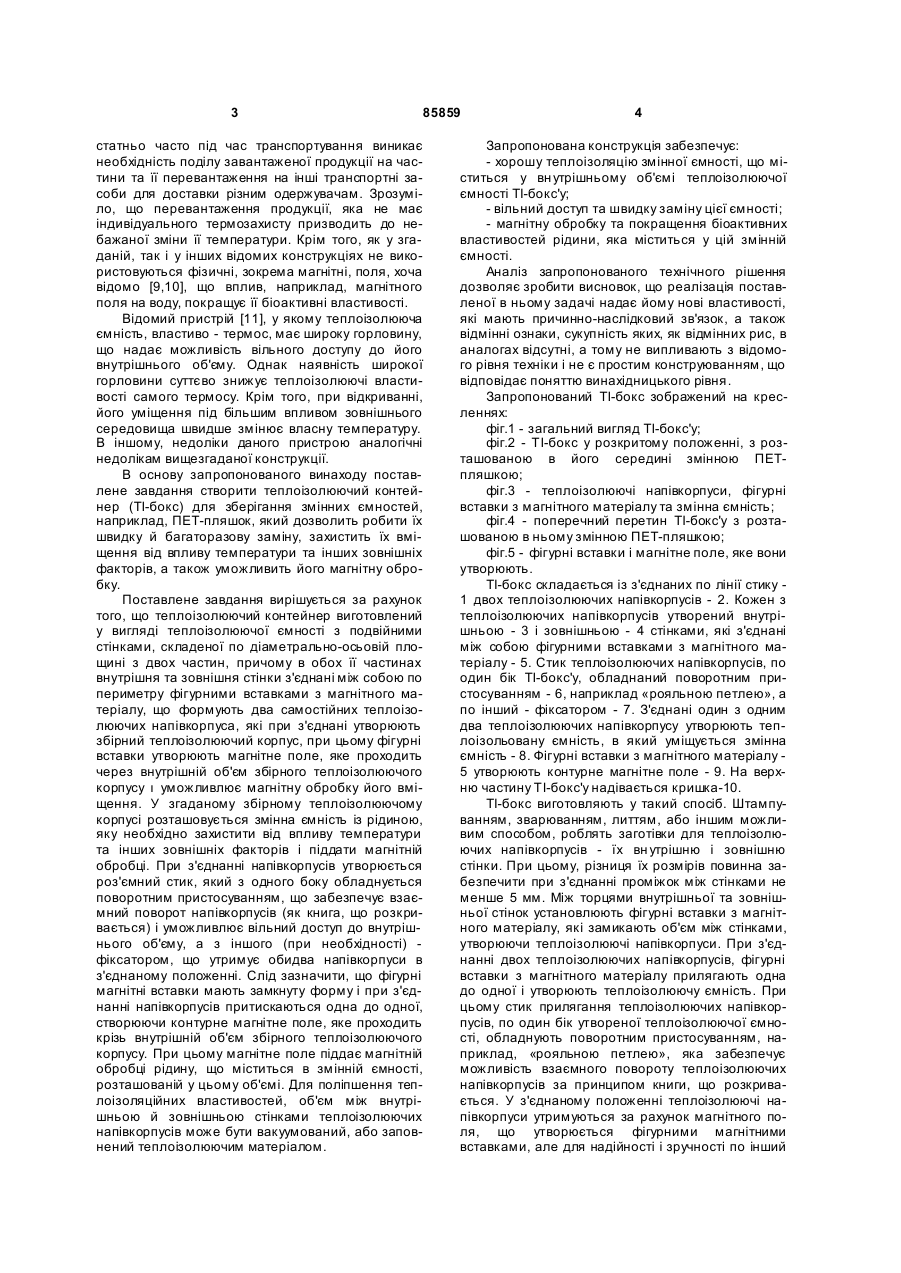

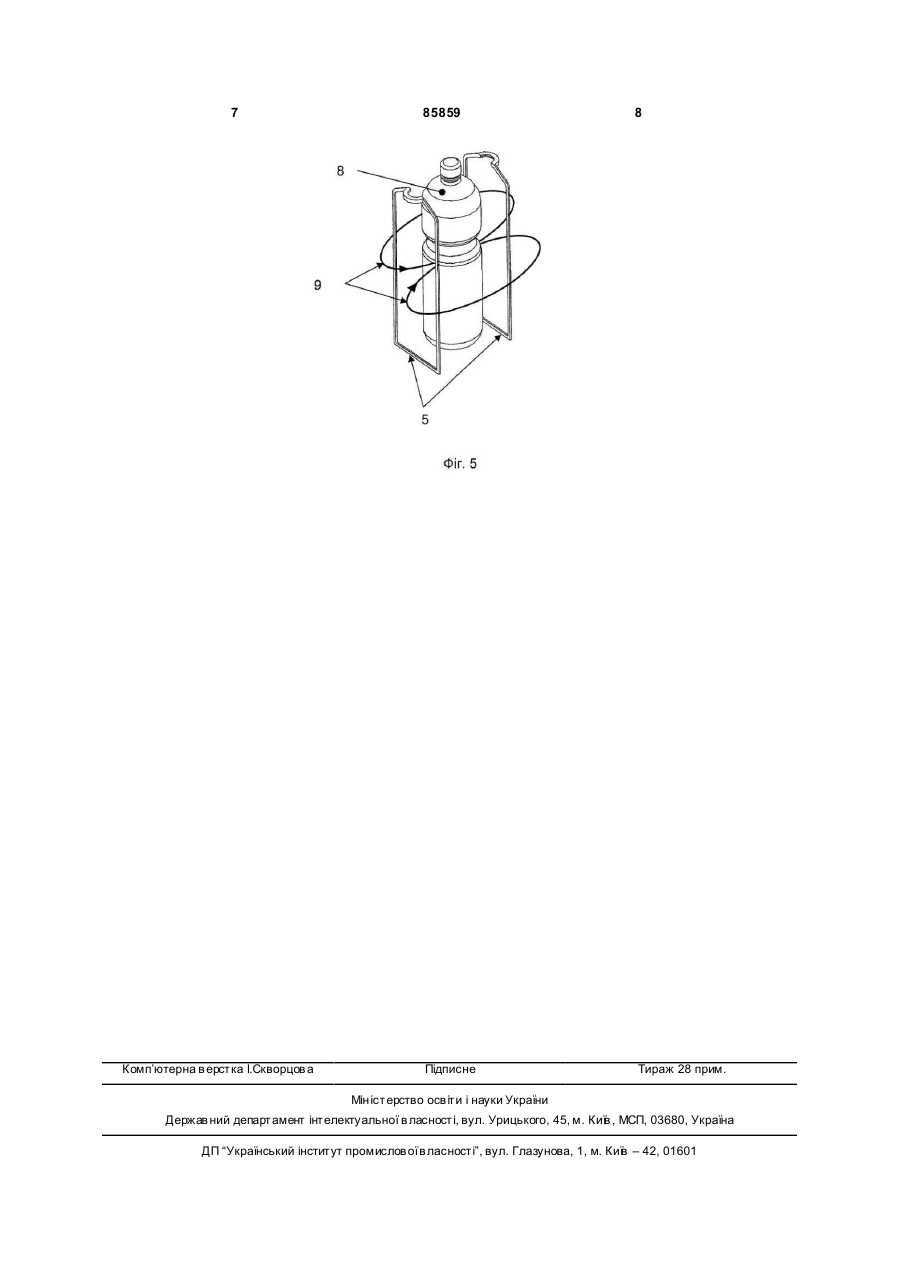

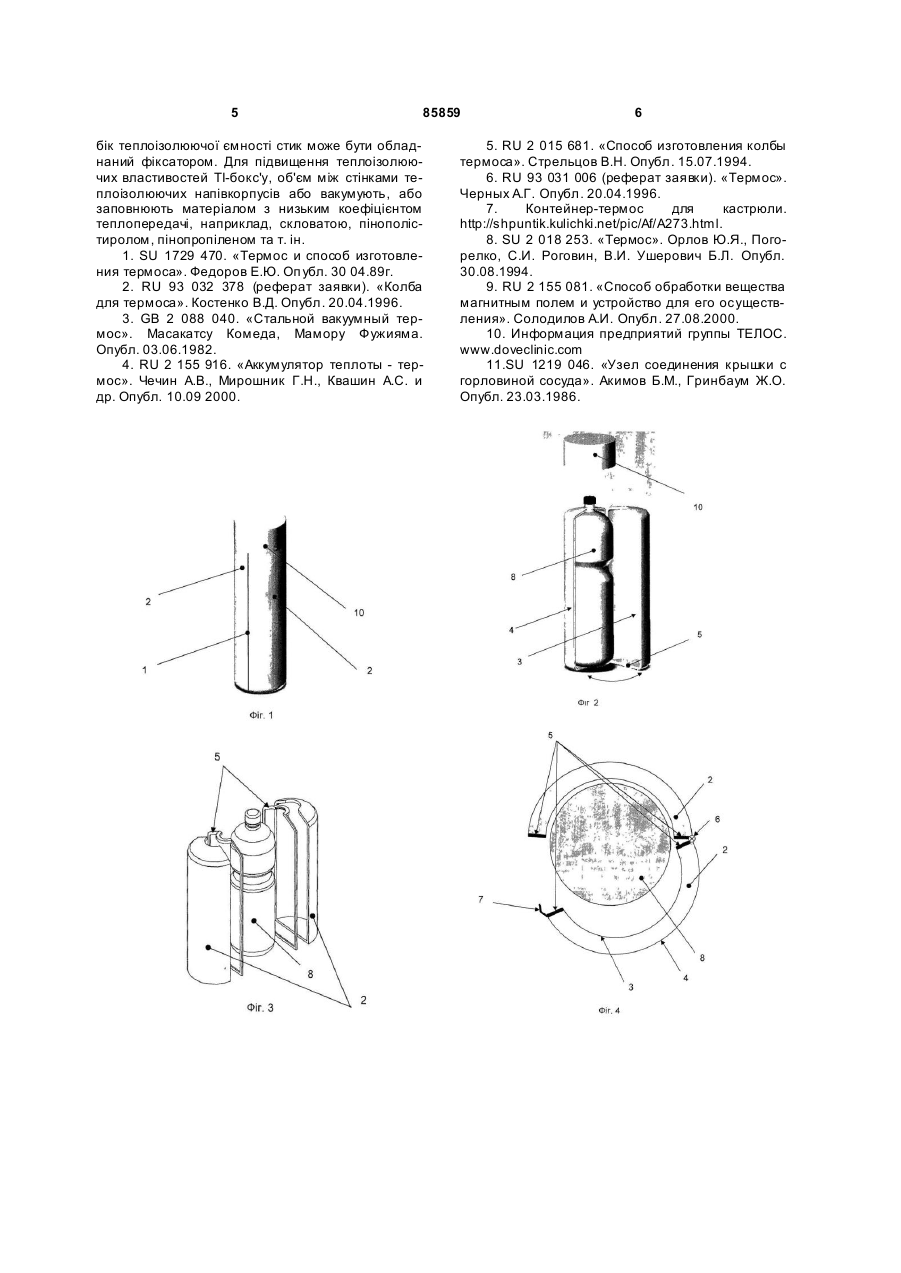

Теплоізолюючий контейнер у вигляді теплоізолюючої ємності з подвійними стінками, який відрізняє ться тим, що теплоізолююча ємність складена по діаметрально-осьовій площині з двох частин, причому в обох її частинах вн утрішня і зовнішня стінки з'єднані між собою по периметру фігурними вставками з магнітного матеріалу, що формують два самостійних теплоізолюючих напівкорпуси, які при з'єднанні утворюють збірний теплоізолюючий корпус, при цьому фігурні вставки утворюють магнітне поле, яке проходить через внутрішній об'єм збірного теплоізолюючого корпуса і уможливлює магнітну обробку його вмісту. (19) (21) a200606538 (22) 13.06.2006 (24) 10.03.2009 (46) 10.03.2009, Бюл.№ 5, 2009 р. (72) КОРХОВ ОЛЕГ ЮРІЙОВИЧ, U A, КНИШ МИХАЙЛО ВОЛОДИ МИРОВИЧ, UA, ЦЬОМА МИ ХАЙЛО ІОС АФАТОВИЧ, U A (73) КОРХОВ ОЛЕГ ЮРІЙОВИЧ, U A, КНИШ МИХАЙЛО ВОЛОДИ МИРОВИЧ, UA, ЦЬОМА МИ ХАЙЛО ІОС АФАТОВИЧ, U A (56) SU 1219046, 23.03.1986 RU 2018253, 30.08.1994 RU 2155081, 25.11.1999 US 2808167, 01.10.1957 JP 2001315857, 13.11.2001 3 85859 статньо часто під час транспортування виникає необхідність поділу завантаженої продукції на частини та її перевантаження на інші транспортні засоби для доставки різним одержувачам. Зрозуміло, що перевантаження продукції, яка не має індивідуального термозахисту призводить до небажаної зміни її температури. Крім того, як у згаданій, так і у інших відомих конструкціях не використовуються фізичні, зокрема магнітні, поля, хоча відомо [9,10], що вплив, наприклад, магнітного поля на воду, покращує її біоактивні властивості. Відомий пристрій [11], у якому теплоізолююча ємність, властиво - термос, має широку горловину, що надає можливість вільного доступу до його внутрішнього об'єму. Однак наявність широкої горловини суттєво знижує теплоізолюючі властивості самого термосу. Крім того, при відкриванні, його уміщення під більшим впливом зовнішнього середовища швидше змінює власну температуру. В іншому, недоліки даного пристрою аналогічні недолікам вищезгаданої конструкції. В основу запропонованого винаходу поставлене завдання створити теплоізолюючий контейнер (ТІ-бокс) для зберігання змінних ємностей, наприклад, ПЕТ-пляшок, який дозволить робити їх швидку й багаторазову заміну, захистить їх вміщення від впливу температури та інших зовнішніх факторів, а також уможливить його магнітну обробку. Поставлене завдання вирішується за рахунок того, що теплоізолюючий контейнер виготовлений у вигляді теплоізолюючої ємності з подвійними стінками, складеної по діаметрально-осьовій площині з двох частин, причому в обох її частинах внутрішня та зовнішня стінки з'єднані між собою по периметру фігурними вставками з магнітного матеріалу, що формують два самостійних теплоізолюючих напівкорпуса, які при з'єднані утворюють збірний теплоізолюючий корпус, при цьому фігурні вставки утворюють магнітне поле, яке проходить через внутрішній об'єм збірного теплоізолюючого корпусу ι уможливлює магнітну обробку його вміщення. У згаданому збірному теплоізолюючому корпусі розташовується змінна ємність із рідиною, яку необхідно захистити від впливу температури та інших зовнішніх факторів і піддати магнітній обробці. При з'єднанні напівкорпусів утворюється роз'ємний стик, який з одного боку обладнується поворотним пристосуванням, що забезпечує взаємний поворот напівкорпусів (як книга, що розкривається) і уможливлює вільний доступ до внутрішнього об'єму, а з іншого (при необхідності) фіксатором, що утримує обидва напівкорпуси в з'єднаному положенні. Слід зазначити, що фігурні магнітні вставки мають замкнуту форму і при з'єднанні напівкорпусів притискаються одна до одної, створюючи контурне магнітне поле, яке проходить крізь внутрішній об'єм збірного теплоізолюючого корпусу. При цьому магнітне поле піддає магнітній обробці рідину, що міститься в змінній ємності, розташованій у цьому об'ємі. Для поліпшення теплоізоляційних властивостей, об'єм між внутрішньою й зовнішньою стінками теплоізолюючих напівкорпусів може бути вакуумований, або заповнений теплоізолюючим матеріалом. 4 Запропонована конструкція забезпечує: - хорошу теплоізоляцію змінної ємності, що міститься у вн утрішньому об'ємі теплоізолюючої ємності ТІ-бокс'у; - вільний доступ та швидку заміну цієї ємності; - магнітну обробку та покращення біоактивних властивостей рідини, яка міститься у цій змінній ємності. Аналіз запропонованого технічного рішення дозволяє зробити висновок, що реалізація поставленої в ньому задачі надає йому нові властивості, які мають причинно-наслідковий зв'язок, а також відмінні ознаки, сукупність яких, як відмінних рис, в аналогах відсутні, а тому не випливають з відомого рівня техніки і не є простим конструюванням, що відповідає поняттю винахідницького рівня. Запропонований ТІ-бокс зображений на кресленнях: фіг.1 - загальний вигляд ТІ-бокс'у; фіг.2 - ТІ-бокс у розкритому положенні, з розташованою в його середині змінною ПЕТпляшкою; фіг.3 - теплоізолюючі напівкорпуси, фігурні вставки з магнітного матеріалу та змінна ємність; фіг.4 - поперечний перетин ТІ-бокс'у з розташованою в ньому змінною ПЕТ-пляшкою; фіг.5 - фігурні вставки і магнітне поле, яке вони утворюють. ТІ-бокс складається із з'єднаних по лінії стику 1 двох теплоізолюючих напівкорпусів - 2. Кожен з теплоізолюючих напівкорпусів утворений внутрішньою - 3 і зовнішньою - 4 стінками, які з'єднані між собою фігурними вставками з магнітного матеріалу - 5. Стик теплоізолюючих напівкорпусів, по один бік ТІ-бокс'у, обладнаний поворотним пристосуванням - 6, наприклад «рояльною петлею», а по інший - фіксатором - 7. З'єднані один з одним два теплоізолюючих напівкорпусу утворюють теплоізольовану ємність, в який уміщується змінна ємність - 8. Фігурні вставки з магнітного матеріалу 5 утворюють контурне магнітне поле - 9. На верхню частину ТІ-бокс'у надівається кришка-10. ТІ-бокс виготовляють у такий спосіб. Штампуванням, зварюванням, литтям, або іншим можливим способом, роблять заготівки для теплоізолюючих напівкорпусів - їх вн утрішню і зовнішню стінки. При цьому, різниця їх розмірів повинна забезпечити при з'єднанні проміжок між стінками не менше 5 мм. Між торцями внутрішньої та зовнішньої стінок установлюють фігурні вставки з магнітного матеріалу, які замикають об'єм між стінками, утворюючи теплоізолюючі напівкорпуси. При з'єднанні двох теплоізолюючих напівкорпусів, фігурні вставки з магнітного матеріалу прилягають одна до одної і утворюють теплоізолюючу ємність. При цьому стик прилягання теплоізолюючих напівкорпусів, по один бік утвореної теплоізолюючої ємності, обладнують поворотним пристосуванням, наприклад, «рояльною петлею», яка забезпечує можливість взаємного повороту теплоізолюючих напівкорпусів за принципом книги, що розкривається. У з'єднаному положенні теплоізолюючі напівкорпуси утримуються за рахунок магнітного поля, що утворюється фігурними магнітними вставками, але для надійності і зручності по інший 5 85859 бік теплоізолюючої ємності стик може бути обладнаний фіксатором. Для підвищення теплоізолюючих властивостей ТІ-бокс'у, об'єм між стінками теплоізолюючих напівкорпусів або вакумують, або заповнюють матеріалом з низьким коефіцієнтом теплопередачі, наприклад, скловатою, пінополістиролом, пінопропіленом та т. ін. 1. SU 1729 470. «Термос и способ изготовления термоса». Федоров Е.Ю. Оп убл. 30 04.89г. 2. RU 93 032 378 (реферат заявки). «Колба для термоса». Костенко В.Д. Опубл. 20.04.1996. 3. GB 2 088 040. «Стальной вакуумный термос». Масакатсу Комеда, Мамору Фужияма. Опубл. 03.06.1982. 4. RU 2 155 916. «Аккумулятор теплоты - термос». Чечин А.В., Мирошник Г.Н., Квашин А.С. и др. Опубл. 10.09 2000. 6 5. RU 2 015 681. «Способ изготовления колбы термоса». Стрельцов В.Н. Опубл. 15.07.1994. 6. RU 93 031 006 (реферат заявки). «Термос». Черных А.Г. Опубл. 20.04.1996. 7. Контейнер-термос для кастрюли. http://shpuntik.kulichki.net/pic/Af/A273.html. 8. SU 2 018 253. «Термос». Орлов Ю.Я., Погорелко, С.И. Роговин, В.И. Ушерович Б.Л. Опубл. 30.08.1994. 9. RU 2 155 081. «Способ обработки вещества магнитным полем и устройство для его осуществления». Солодилов А.И. Опубл. 27.08.2000. 10. Информация предприятий группы ТЕЛОС. www.doveclinic.com 11.SU 1219 046. «Узел соединения крышки с горловиной сосуда». Акимов Б.М., Гринбаум Ж.О. Опубл. 23.03.1986. 7 Комп’ютерна в ерстка І.Скворцов а 85859 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
