Комбінований теплоізолюючий профіль, що згинається

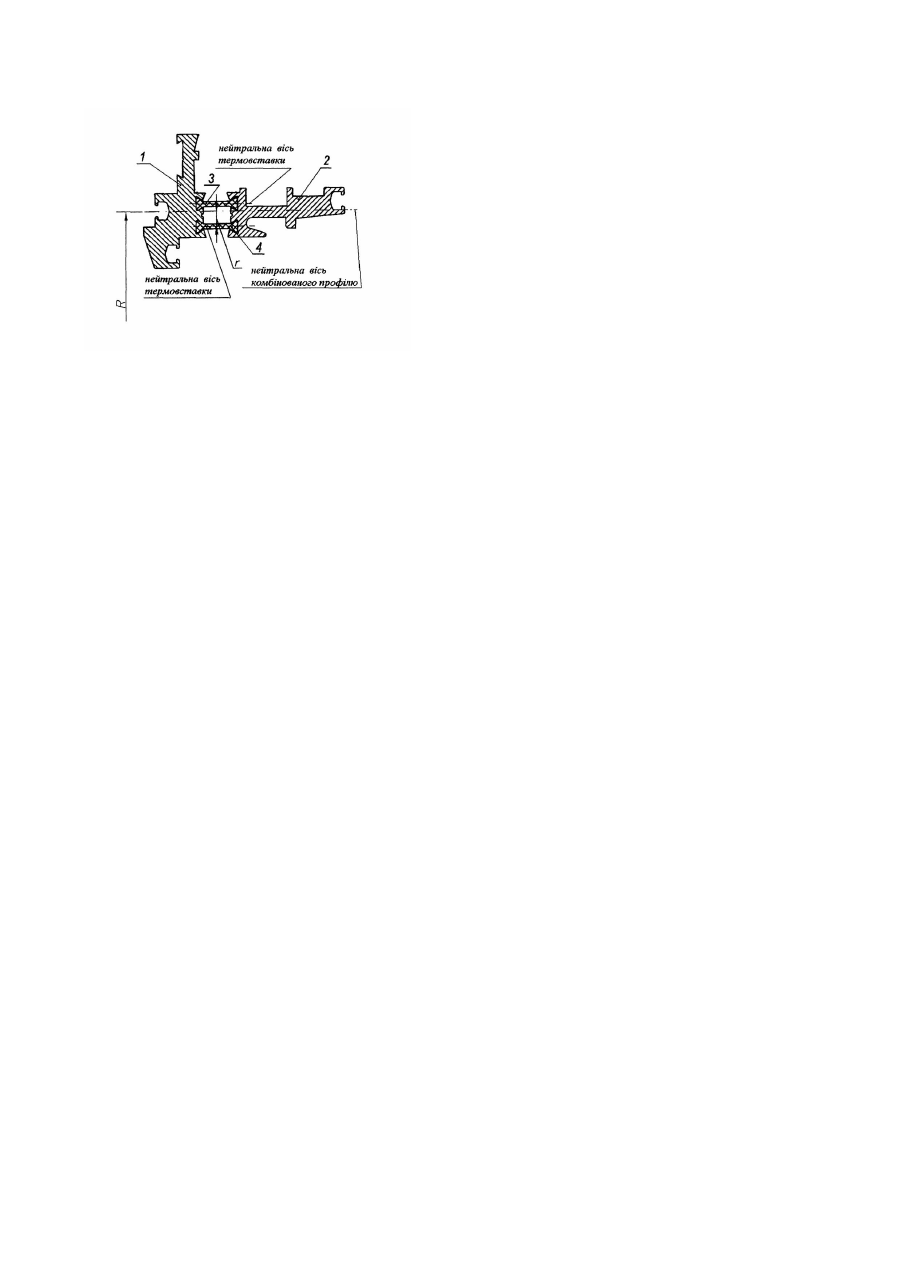

Винахід відноситься до будівельних обгороджуючих конструкцій, зокрема, комбінованих теплоізолюючих профілів для вікон, дверей і т.п. і може бути застосований в будівництві та машинобудівній галузі промисловості. Відома конструкція комбінованого профілю, що утворений двома фасоними профілями за допомогою термороз'єднуючого ізолюючого стрижня й кожен зі з'єднуємих профілів виконано зі сторони з'єднання по краях з ребрами, що утворюють циліндричні канавки з опорними паралельними пасками, а ізолюючий стрижень в поперечному перерізі по торцях виконаний з приливами циліндричної форми, які з'єднуються з циліндричними канавками, при цьому між профілями, що з'єднуються та ізолюючим стрижнем утворена замкнута камера для заповнення вспіненим пенопластом [1]. Така конструкція комбінованого профілю має досить високу вагу та не дозволяє здійснювати згинання профілів з малими радіусами згину. Найбільш близьким аналогом профілю, що заявляється, вибраним як прототип, є теплоізолюючий комбінований профіль для дверей, вікон чи фасадів, що складається з металевих профілів і, що найменше, однієї ізолюючої планки, розташованої між металевими профілями та з'єднаної з металевими профілями по повздовжніх краях, виконаної переважно з пластмаси, причому в зоні повздовжнього з'єднання між деталями, що з'єднуються, міцність на зсув є незначною, сходить на нуль або є напрямна ковзання [2]. Однак невизначеність розташування однієї або декількох ізолюючих планок (так званих термовставок) відносно металевих профілів в теплоізолюючому комбінованому профілі такої конструкції не дозволяє забезпечити при згинанні отримання малих (менш ніж 250мм) радіусів вигину, що зменшують область застосування профілю, зокрема неможливість використання його при виготовленні вікон для залізничного транспорту. В основу винаходу поставлена задача отримання комбінованих теплоізолюючих профілів, що можуть бути вигнуті на радіус менш ніж 250мм в площині, що перпендикулярна до нейтральної осі термовставки. Поставлена задача вирішується тим що, термовставки розташовуються таким чином, що їх нейтральні осі паралельні між собою, перпендикулярні площині вигину, а відстань від нейтральної осі кожної з них до нейтральної осі комбінованого профілю, складає не більш ніж 0,08 радіусу вигину при радіусах вигину до 250мм. Загальною ознакою для заявленого пристрою й прототипу є те, що профіль складається з металевих профілів і, що найменше, однієї ізолюючої планки, розташованої між металевими профілями та з'єднаної з металевими профілями по повздовжніх краях, виконаної переважно з пластмаси. Відрізняльною ознакою є те, що термовставки розташовуються таким чином, що їх нейтральні осі паралельні між собою й перпендикулярні площині вигину, відстань від нейтральної осі кожної з термовставок до нейтральної осі комбінованого профілю, складає не більш ніж 0,08 радіусу вигину при радіусах вигину до 250мм, а в зоні повздовжнього з'єднання між металевими профілями й термовставками міцність на зсув складає не більш ніж 15Н/мм довжини профілю. Запропонована конструкція комбінованого профілю забезпечує зменшення абсолютної різниці між величинами зміни довжини термовставок в процесі вигину. Це, в свою чергу призводить зменшення залишкових напружень в зоні повздовжнього з'єднання між деталями комбінованого профілю, запобігає втраті поперечної та повздовжньої сталості профілю та забезпечує можливість отримання малих радіусів вигину - менш ніж 250мм. По наявним у заявника і авторів відомостям запропонована сукупність ознак, що характеризують сутність винаходу, не відома з рівня техніки. Отже, винахід відповідає критерію "новизна". Суть винаходу пояснюється кресленнями на якому зображена схема комбінованого теплоізолюючого профілю, що згинається. Комбінований профіль містить профілі металеві 7 і 2, а також термовставки 3 і 4, що виконані переважно з пластмаси. Пристрій працює таким чином. У відповідні пази металевих профілів 1 і 2 на спеціальному устаткуванні вставляються термовставки 3 і 4, таким чином, що максимальна відстань від нейтральної осі однієї з термовставок (3 або 4) до нейтральної осі комбінованого профілю r, складає не більш ніж 0,08 радіусу вигину R. Після цього ніжки, що утворюють пази загинаються, закріплюючи термовставки, таким чином, що видалення їх з пазу неможливе, тим самим утворюючи прямий комбінований теплоізолюючий профіль. Після цього здійснюють гибку профілю на гибочній машині до необхідного радіусу R=250мм і менш. Як показують експерименти, проведені в умовах ВО "Югчермет" гибка комбінованих профілів, термовставки яких розташовані на відстані більш ніж 0,08 радіусу вигину при радіусах вигину до 250мм призводить до появи хвилястості металевих профілів, або до руйнування термовставок, або взагалі не може бути здійснена. Сутність винаходу, що заявляється, не слідує явним образом для фахівця з відомого рівня техніки. Сукупність ознак, що характеризують відоме рішення, не забезпечує досягнення нових властивостей і тільки наявність перерахованих відокремлювальних ознак дозволяє отримати нові властивості, новий технічний результат. Отже, запропонований матеріал відповідає критерію "винахідницький рівень". Винахід, що заявляється, ґрунтується на теоретичних розрахунках, підтверджених експериментальними даними, може бути багаторазово відтворений у виробництві. Отже, винахід відповідає критерію "промислова придатність". Джерела інформації: 1. Комбинированный профиль: А. с. 958646 СССР, МКИ5 Е06В3/16 / Л.А.Лапочкин, М.И.Кудрявцев (СССР). №2944883/29-33; Заявл. 26.05.80; Опубл. 15.09.82, Бюл. №34. 2. Теплоізолюючий комбінований профіль для дверей, вікон або фасадів. Патент України 97094587; № конвенц. заявки 19637858.3. МПК7 Е06В3/26, Е06В3/96. / Хабіхт Зізфрид, DE, Фрайер Андреас, DЕ, Хекер АйтельФрідріх, DЕ. -№97094587; Заявл. 12.09.97; Опубл. 15.05.2002, Бюл. №5, 2002.
