Пристрій евакуації бойових броньованих машин

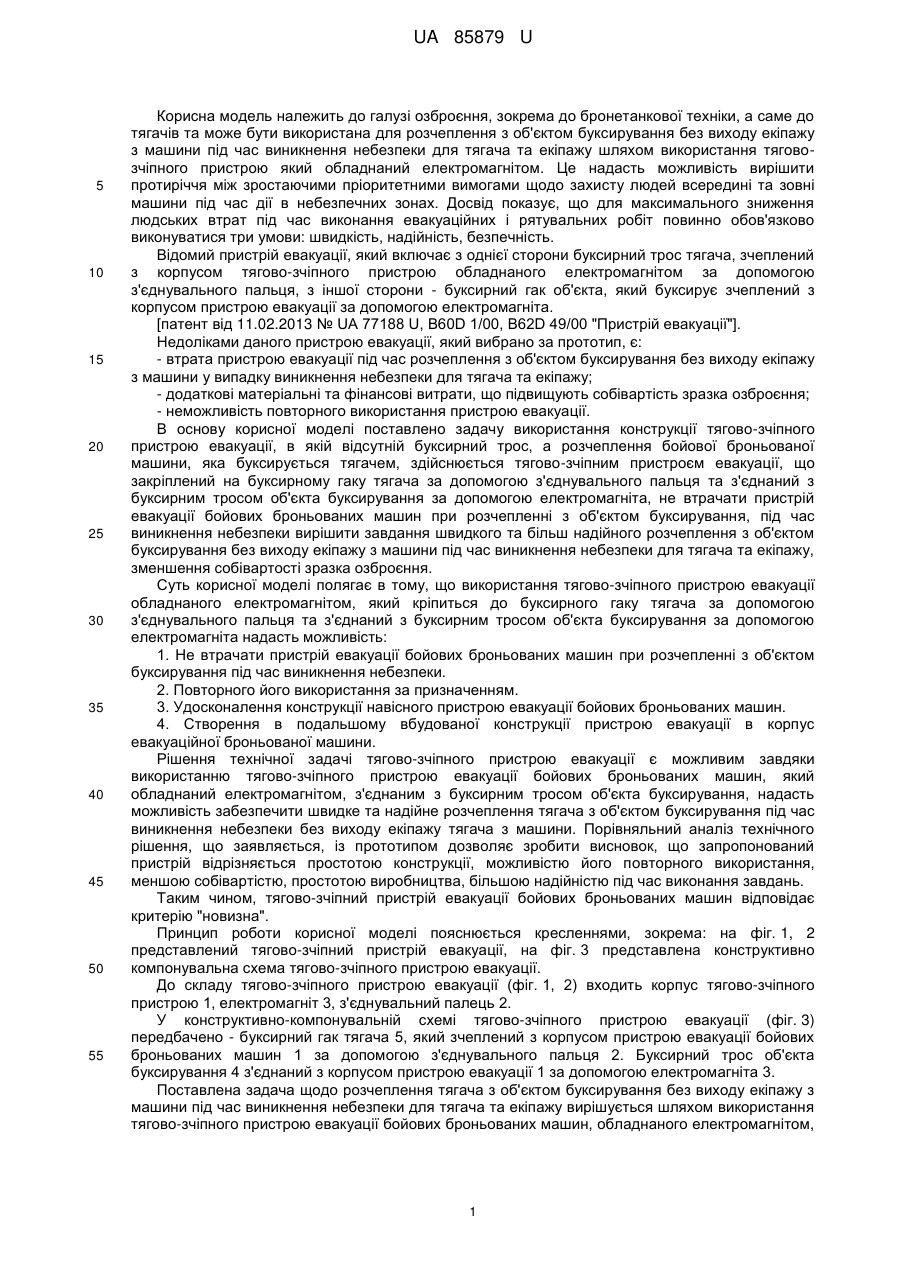

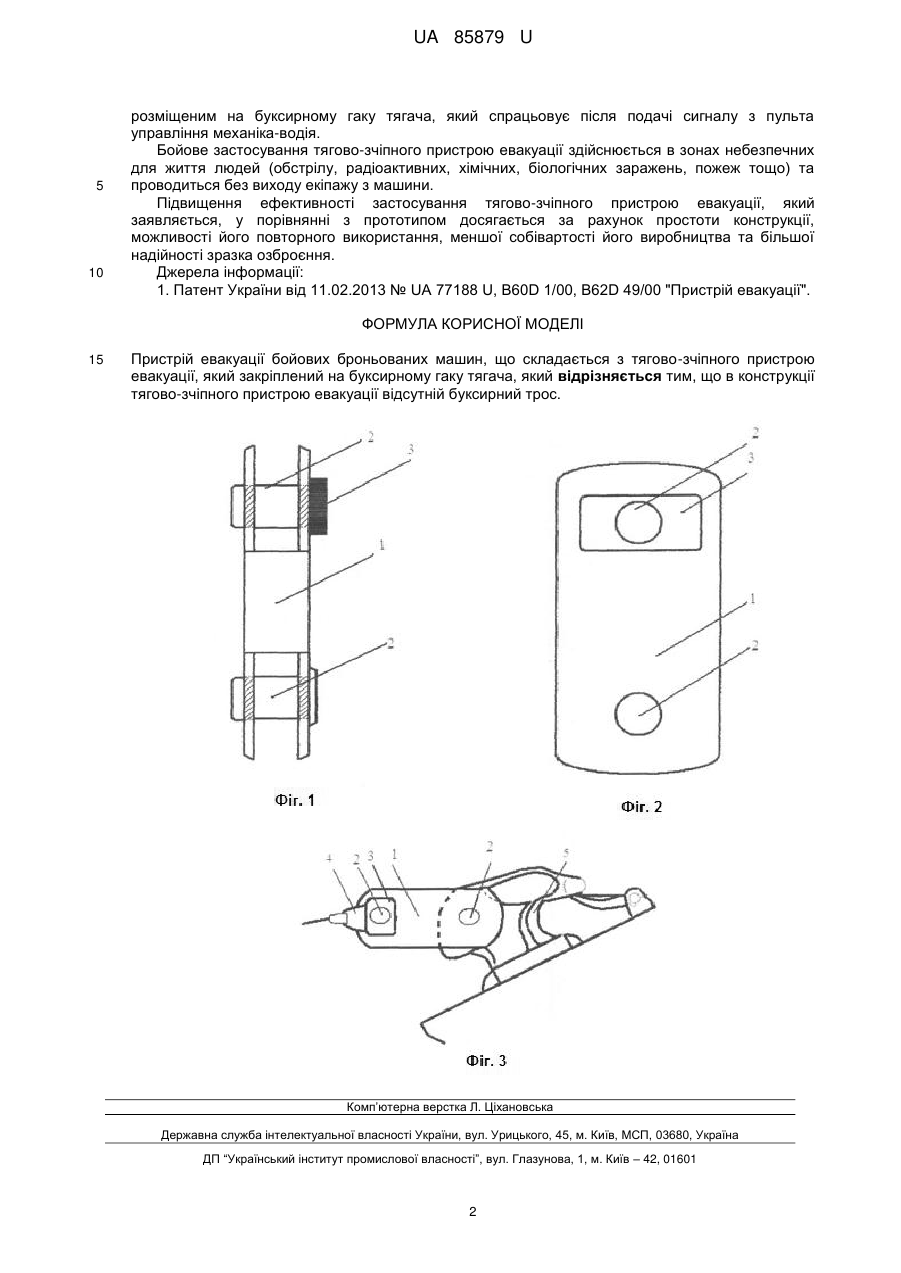

Реферат: Пристрій евакуації бойових броньованих машин складається з тягово-зчіпного пристрою евакуації, який закріплений на буксирному гаку тягача. В конструкції тягово-зчіпного пристрою евакуації відсутній буксирний трос та є можливість його багаторазового використання. UA 85879 U (54) ПРИСТРІЙ ЕВАКУАЦІЇ БОЙОВИХ БРОНЬОВАНИХ МАШИН UA 85879 U UA 85879 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до бронетанкової техніки, а саме до тягачів та може бути використана для розчеплення з об'єктом буксирування без виходу екіпажу з машини під час виникнення небезпеки для тягача та екіпажу шляхом використання тяговозчіпного пристрою який обладнаний електромагнітом. Це надасть можливість вирішити протиріччя між зростаючими пріоритетними вимогами щодо захисту людей всередині та зовні машини під час дії в небезпечних зонах. Досвід показує, що для максимального зниження людських втрат під час виконання евакуаційних і рятувальних робіт повинно обов'язково виконуватися три умови: швидкість, надійність, безпечність. Відомий пристрій евакуації, який включає з однієї сторони буксирний трос тягача, зчеплений з корпусом тягово-зчіпного пристрою обладнаного електромагнітом за допомогою з'єднувального пальця, з іншої сторони - буксирний гак об'єкта, який буксирує зчеплений з корпусом пристрою евакуації за допомогою електромагніта. [патент від 11.02.2013 № UA 77188 U, B60D 1/00, B62D 49/00 "Пристрій евакуації"]. Недоліками даного пристрою евакуації, який вибрано за прототип, є: - втрата пристрою евакуації під час розчеплення з об'єктом буксирування без виходу екіпажу з машини у випадку виникнення небезпеки для тягача та екіпажу; - додаткові матеріальні та фінансові витрати, що підвищують собівартість зразка озброєння; - неможливість повторного використання пристрою евакуації. В основу корисної моделі поставлено задачу використання конструкції тягово-зчіпного пристрою евакуації, в якій відсутній буксирний трос, а розчеплення бойової броньованої машини, яка буксирується тягачем, здійснюється тягово-зчіпним пристроєм евакуації, що закріплений на буксирному гаку тягача за допомогою з'єднувального пальця та з'єднаний з буксирним тросом об'єкта буксирування за допомогою електромагніта, не втрачати пристрій евакуації бойових броньованих машин при розчепленні з об'єктом буксирування, під час виникнення небезпеки вирішити завдання швидкого та більш надійного розчеплення з об'єктом буксирування без виходу екіпажу з машини під час виникнення небезпеки для тягача та екіпажу, зменшення собівартості зразка озброєння. Суть корисної моделі полягає в тому, що використання тягово-зчіпного пристрою евакуації обладнаного електромагнітом, який кріпиться до буксирного гаку тягача за допомогою з'єднувального пальця та з'єднаний з буксирним тросом об'єкта буксирування за допомогою електромагніта надасть можливість: 1. Не втрачати пристрій евакуації бойових броньованих машин при розчепленні з об'єктом буксирування під час виникнення небезпеки. 2. Повторного його використання за призначенням. 3. Удосконалення конструкції навісного пристрою евакуації бойових броньованих машин. 4. Створення в подальшому вбудованої конструкції пристрою евакуації в корпус евакуаційної броньованої машини. Рішення технічної задачі тягово-зчіпного пристрою евакуації є можливим завдяки використанню тягово-зчіпного пристрою евакуації бойових броньованих машин, який обладнаний електромагнітом, з'єднаним з буксирним тросом об'єкта буксирування, надасть можливість забезпечити швидке та надійне розчеплення тягача з об'єктом буксирування під час виникнення небезпеки без виходу екіпажу тягача з машини. Порівняльний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що запропонований пристрій відрізняється простотою конструкції, можливістю його повторного використання, меншою собівартістю, простотою виробництва, більшою надійністю під час виконання завдань. Таким чином, тягово-зчіпний пристрій евакуації бойових броньованих машин відповідає критерію "новизна". Принцип роботи корисної моделі пояснюється кресленнями, зокрема: на фіг. 1, 2 представлений тягово-зчіпний пристрій евакуації, на фіг. 3 представлена конструктивно компонувальна схема тягово-зчіпного пристрою евакуації. До складу тягово-зчіпного пристрою евакуації (фіг. 1, 2) входить корпус тягово-зчіпного пристрою 1, електромагніт 3, з'єднувальний палець 2. У конструктивно-компонувальній схемі тягово-зчіпного пристрою евакуації (фіг. 3) передбачено - буксирний гак тягача 5, який зчеплений з корпусом пристрою евакуації бойових броньованих машин 1 за допомогою з'єднувального пальця 2. Буксирний трос об'єкта буксирування 4 з'єднаний з корпусом пристрою евакуації 1 за допомогою електромагніта 3. Поставлена задача щодо розчеплення тягача з об'єктом буксирування без виходу екіпажу з машини під час виникнення небезпеки для тягача та екіпажу вирішується шляхом використання тягово-зчіпного пристрою евакуації бойових броньованих машин, обладнаного електромагнітом, 1 UA 85879 U 5 10 розміщеним на буксирному гаку тягача, який спрацьовує після подачі сигналу з пульта управління механіка-водія. Бойове застосування тягово-зчіпного пристрою евакуації здійснюється в зонах небезпечних для життя людей (обстрілу, радіоактивних, хімічних, біологічних заражень, пожеж тощо) та проводиться без виходу екіпажу з машини. Підвищення ефективності застосування тягово-зчіпного пристрою евакуації, який заявляється, у порівнянні з прототипом досягається за рахунок простоти конструкції, можливості його повторного використання, меншої собівартості його виробництва та більшої надійності зразка озброєння. Джерела інформації: 1. Патент України від 11.02.2013 № UA 77188 U, B60D 1/00, B62D 49/00 "Пристрій евакуації". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій евакуації бойових броньованих машин, що складається з тягово-зчіпного пристрою евакуації, який закріплений на буксирному гаку тягача, який відрізняється тим, що в конструкції тягово-зчіпного пристрою евакуації відсутній буксирний трос. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
