Дробарка молоткова

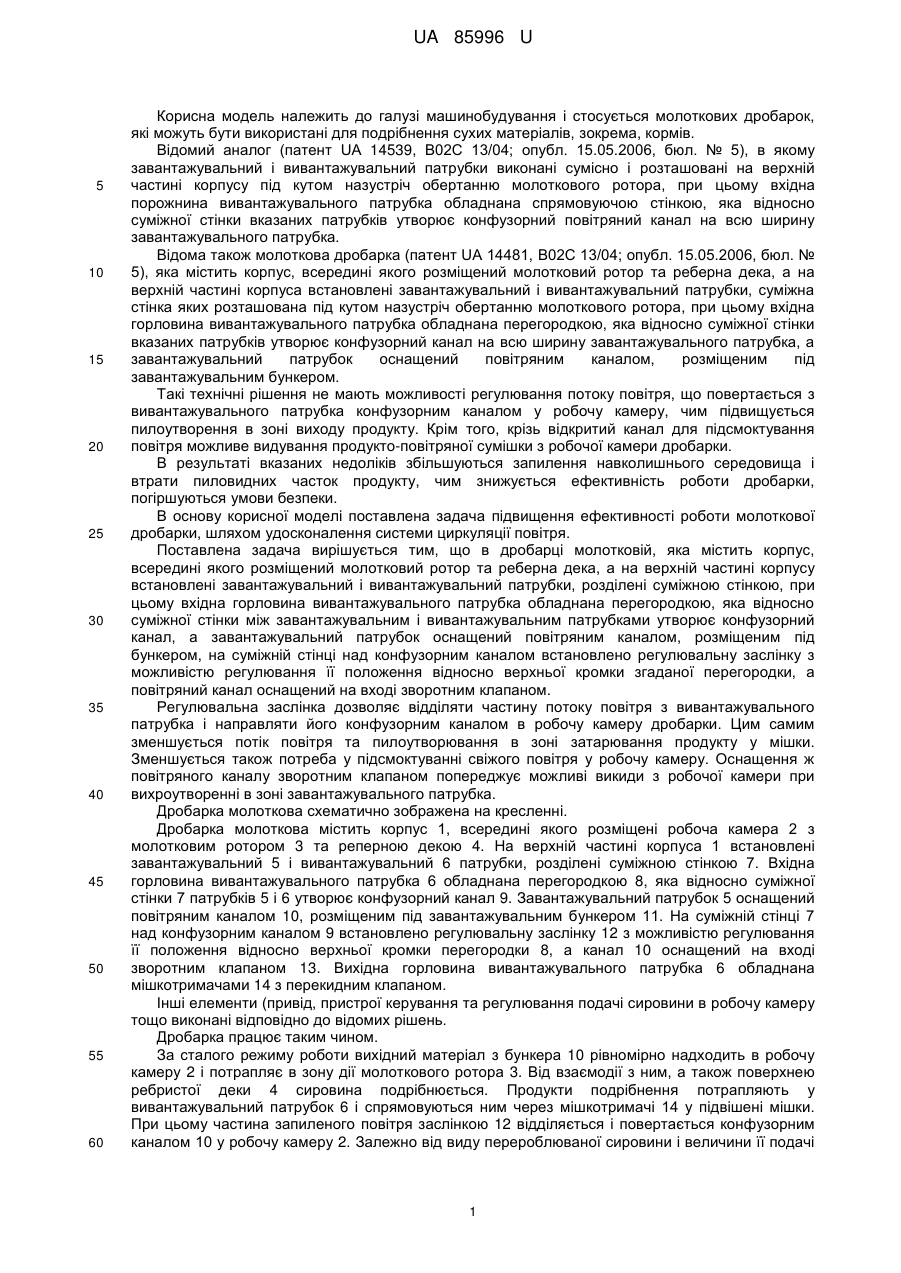

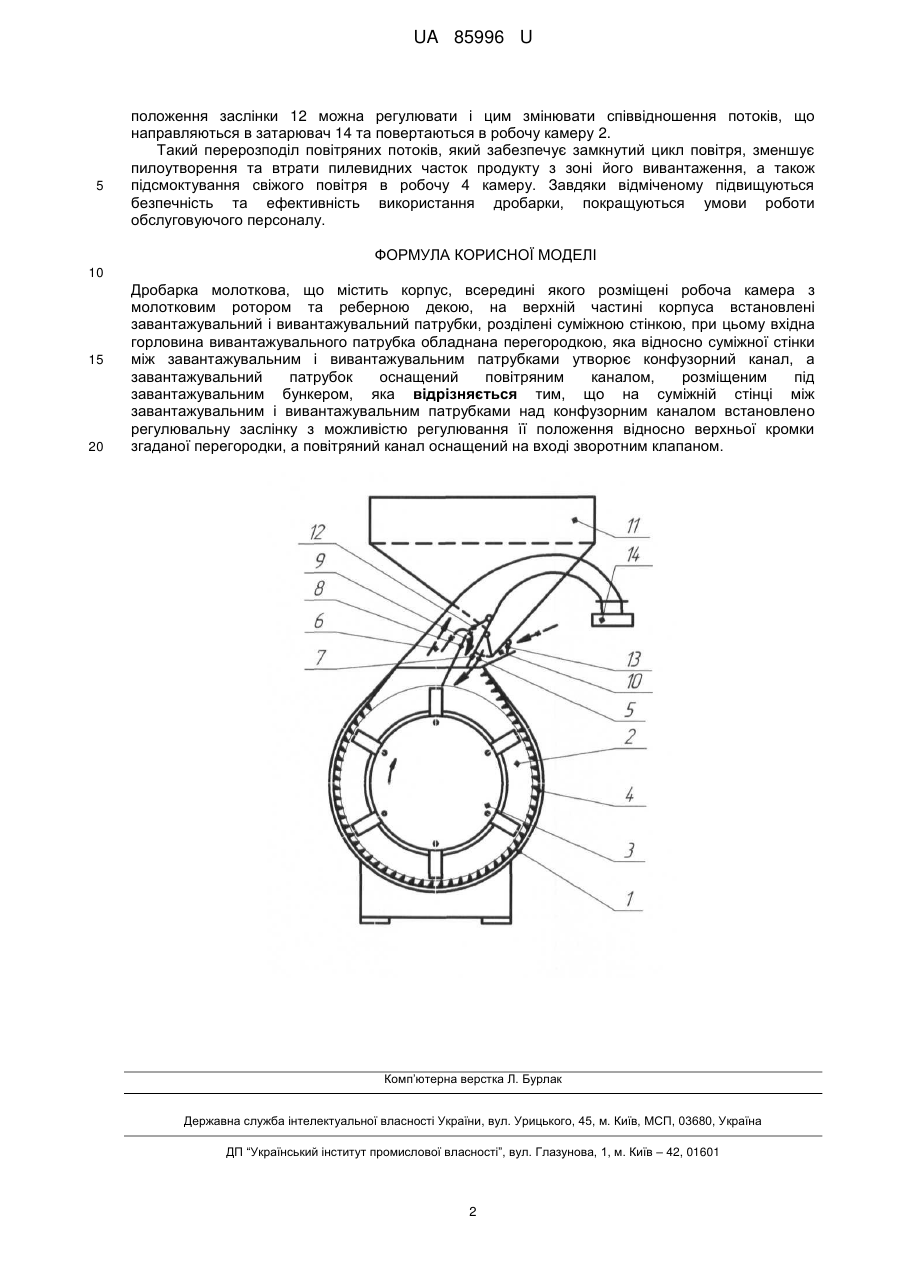

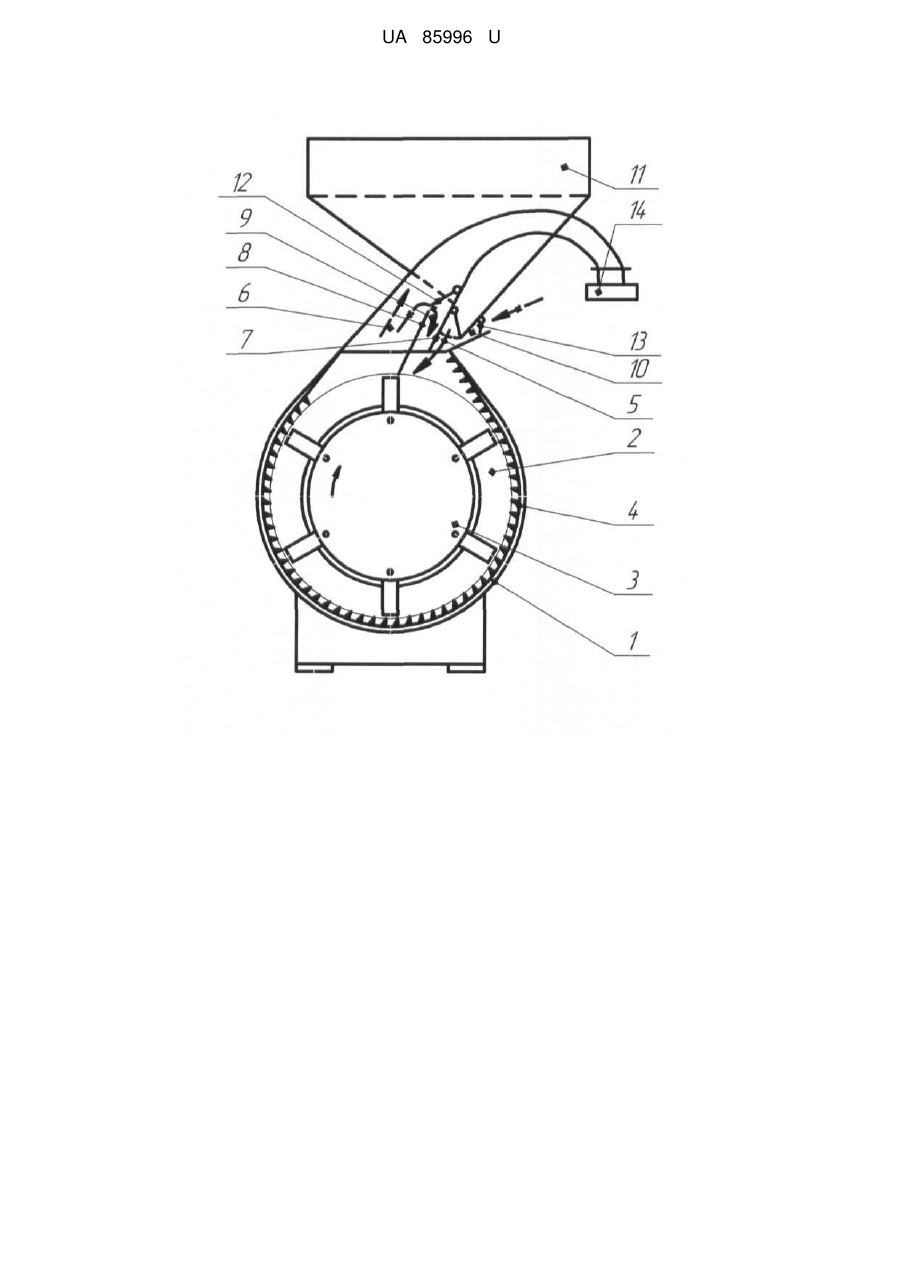

Реферат: UA 85996 U UA 85996 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і стосується молоткових дробарок, які можуть бути використані для подрібнення сухих матеріалів, зокрема, кормів. Відомий аналог (патент UA 14539, В02С 13/04; опубл. 15.05.2006, бюл. № 5), в якому завантажувальний і вивантажувальний патрубки виконані сумісно і розташовані на верхній частині корпусу під кутом назустріч обертанню молоткового ротора, при цьому вхідна порожнина вивантажувального патрубка обладнана спрямовуючою стінкою, яка відносно суміжної стінки вказаних патрубків утворює конфузорний повітряний канал на всю ширину завантажувального патрубка. Відома також молоткова дробарка (патент UA 14481, В02С 13/04; опубл. 15.05.2006, бюл. № 5), яка містить корпус, всередині якого розміщений молотковий ротор та реберна дека, а на верхній частині корпуса встановлені завантажувальний і вивантажувальний патрубки, суміжна стінка яких розташована під кутом назустріч обертанню молоткового ротора, при цьому вхідна горловина вивантажувального патрубка обладнана перегородкою, яка відносно суміжної стінки вказаних патрубків утворює конфузорний канал на всю ширину завантажувального патрубка, а завантажувальний патрубок оснащений повітряним каналом, розміщеним під завантажувальним бункером. Такі технічні рішення не мають можливості регулювання потоку повітря, що повертається з вивантажувального патрубка конфузорним каналом у робочу камеру, чим підвищується пилоутворення в зоні виходу продукту. Крім того, крізь відкритий канал для підсмоктування повітря можливе видування продукто-повітряної сумішки з робочої камери дробарки. В результаті вказаних недоліків збільшуються запилення навколишнього середовища і втрати пиловидних часток продукту, чим знижується ефективність роботи дробарки, погіршуються умови безпеки. В основу корисної моделі поставлена задача підвищення ефективності роботи молоткової дробарки, шляхом удосконалення системи циркуляції повітря. Поставлена задача вирішується тим, що в дробарці молотковій, яка містить корпус, всередині якого розміщений молотковий ротор та реберна дека, а на верхній частині корпусу встановлені завантажувальний і вивантажувальний патрубки, розділені суміжною стінкою, при цьому вхідна горловина вивантажувального патрубка обладнана перегородкою, яка відносно суміжної стінки між завантажувальним і вивантажувальним патрубками утворює конфузорний канал, а завантажувальний патрубок оснащений повітряним каналом, розміщеним під бункером, на суміжній стінці над конфузорним каналом встановлено регулювальну заслінку з можливістю регулювання її положення відносно верхньої кромки згаданої перегородки, а повітряний канал оснащений на вході зворотним клапаном. Регулювальна заслінка дозволяє відділяти частину потоку повітря з вивантажувального патрубка і направляти його конфузорним каналом в робочу камеру дробарки. Цим самим зменшується потік повітря та пилоутворювання в зоні затарювання продукту у мішки. Зменшується також потреба у підсмоктуванні свіжого повітря у робочу камеру. Оснащення ж повітряного каналу зворотним клапаном попереджує можливі викиди з робочої камери при вихроутворенні в зоні завантажувального патрубка. Дробарка молоткова схематично зображена на кресленні. Дробарка молоткова містить корпус 1, всередині якого розміщені робоча камера 2 з молотковим ротором 3 та реперною декою 4. На верхній частині корпуса 1 встановлені завантажувальний 5 і вивантажувальний 6 патрубки, розділені суміжною стінкою 7. Вхідна горловина вивантажувального патрубка 6 обладнана перегородкою 8, яка відносно суміжної стінки 7 патрубків 5 і 6 утворює конфузорний канал 9. Завантажувальний патрубок 5 оснащений повітряним каналом 10, розміщеним під завантажувальним бункером 11. На суміжній стінці 7 над конфузорним каналом 9 встановлено регулювальну заслінку 12 з можливістю регулювання її положення відносно верхньої кромки перегородки 8, а канал 10 оснащений на вході зворотним клапаном 13. Вихідна горловина вивантажувального патрубка 6 обладнана мішкотримачами 14 з перекидним клапаном. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо виконані відповідно до відомих рішень. Дробарка працює таким чином. За сталого режиму роботи вихідний матеріал з бункера 10 рівномірно надходить в робочу камеру 2 і потрапляє в зону дії молоткового ротора 3. Від взаємодії з ним, а також поверхнею ребристої деки 4 сировина подрібнюється. Продукти подрібнення потрапляють у вивантажувальний патрубок 6 і спрямовуються ним через мішкотримачі 14 у підвішені мішки. При цьому частина запиленого повітря заслінкою 12 відділяється і повертається конфузорним каналом 10 у робочу камеру 2. Залежно від виду перероблюваної сировини і величини її подачі 1 UA 85996 U 5 положення заслінки 12 можна регулювати і цим змінювати співвідношення потоків, що направляються в затарювач 14 та повертаються в робочу камеру 2. Такий перерозподіл повітряних потоків, який забезпечує замкнутий цикл повітря, зменшує пилоутворення та втрати пилевидних часток продукту з зоні його вивантаження, а також підсмоктування свіжого повітря в робочу 4 камеру. Завдяки відміченому підвищуються безпечність та ефективність використання дробарки, покращуються умови роботи обслуговуючого персоналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Дробарка молоткова, що містить корпус, всередині якого розміщені робоча камера з молотковим ротором та реберною декою, на верхній частині корпуса встановлені завантажувальний і вивантажувальний патрубки, розділені суміжною стінкою, при цьому вхідна горловина вивантажувального патрубка обладнана перегородкою, яка відносно суміжної стінки між завантажувальним і вивантажувальним патрубками утворює конфузорний канал, а завантажувальний патрубок оснащений повітряним каналом, розміщеним під завантажувальним бункером, яка відрізняється тим, що на суміжній стінці між завантажувальним і вивантажувальним патрубками над конфузорним каналом встановлено регулювальну заслінку з можливістю регулювання її положення відносно верхньої кромки згаданої перегородки, а повітряний канал оснащений на вході зворотним клапаном. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
