Валкова дробарка

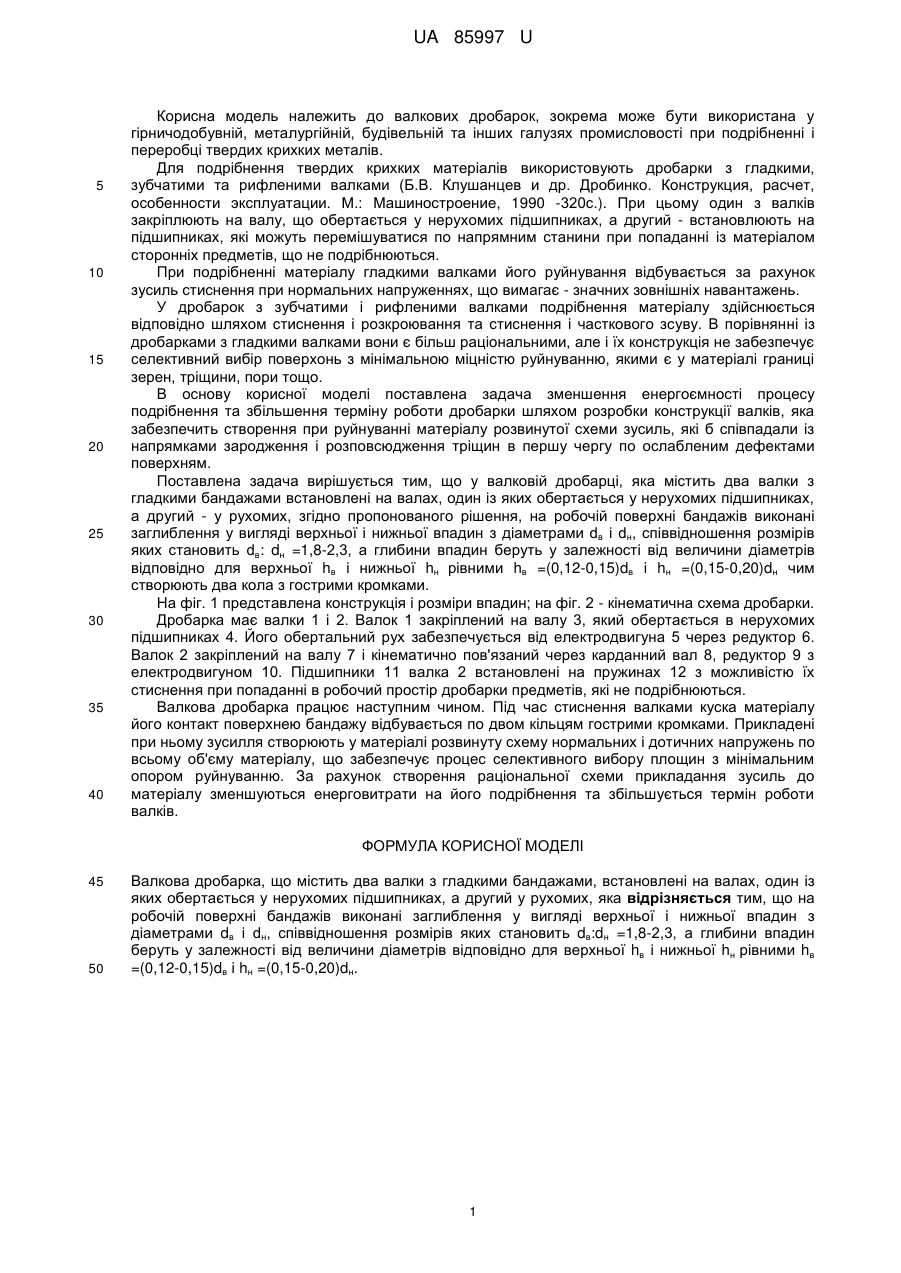

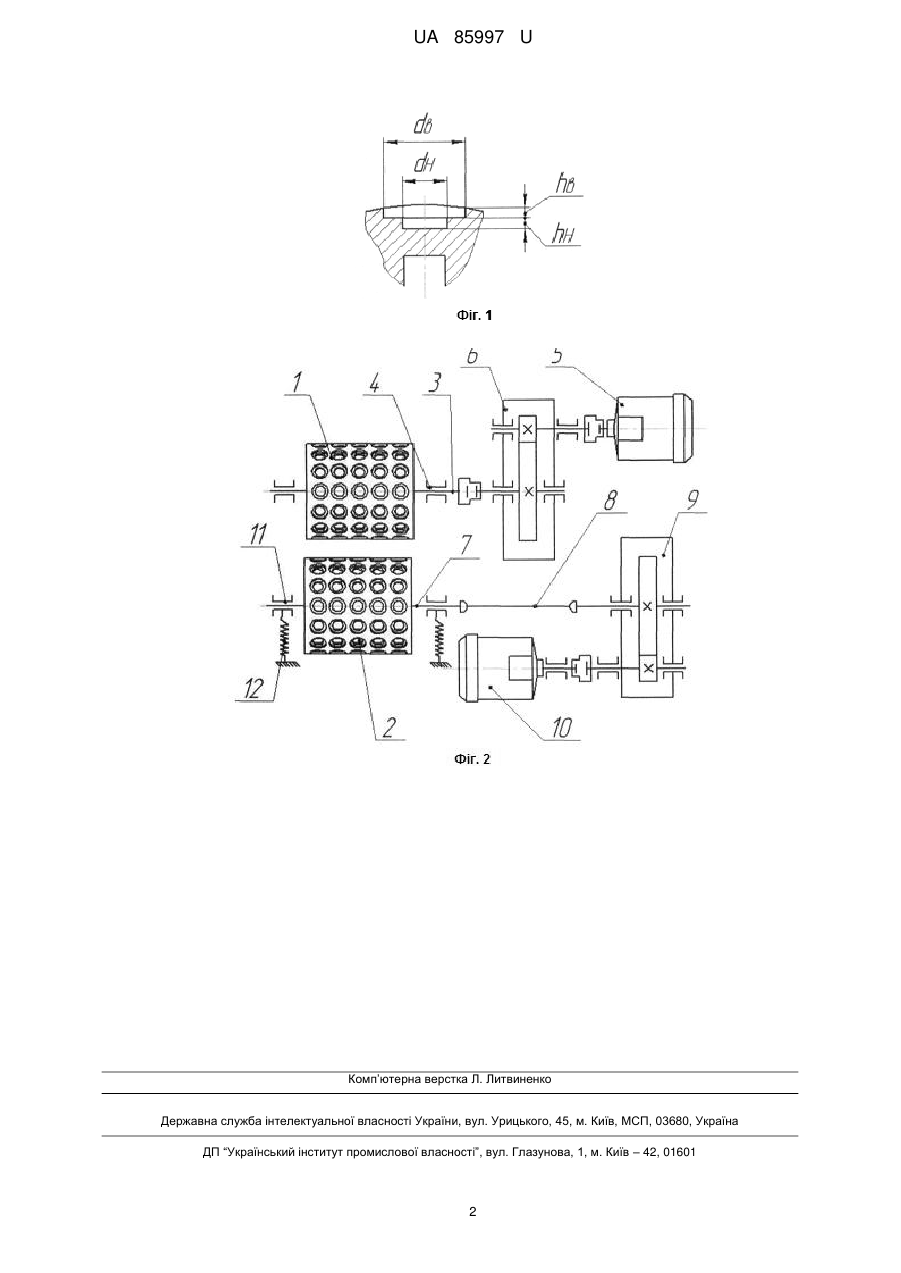

Реферат: Валкова дробарка містить два валки з гладкими бандажами, встановлені на валах, один із яких обертається у нерухомих підшипниках, а другий у рухомих. На робочій поверхні бандажів виконані заглиблення у вигляді верхньої і нижньої впадин з діаметрами dв і dн, співвідношення розмірів яких становить dв:dн =1,8-2,3. Глибини впадин беруть у залежності від величини діаметрів відповідно для верхньої hв і нижньої hн рівними hв =(0,12-0,15)dв і hн =(0,15-0,20)dн. UA 85997 U (54) ВАЛКОВА ДРОБАРКА UA 85997 U UA 85997 U 5 10 15 20 25 30 35 40 Корисна модель належить до валкових дробарок, зокрема може бути використана у гірничодобувній, металургійній, будівельній та інших галузях промисловості при подрібненні і переробці твердих крихких металів. Для подрібнення твердих крихких матеріалів використовують дробарки з гладкими, зубчатими та рифленими валками (Б.В. Клушанцев и др. Дробинко. Конструкция, расчет, особенности эксплуатации. М.: Машиностроение, 1990 -320с.). При цьому один з валків закріплюють на валу, що обертається у нерухомих підшипниках, а другий - встановлюють на підшипниках, які можуть перемішуватися по напрямним станини при попаданні із матеріалом сторонніх предметів, що не подрібнюються. При подрібненні матеріалу гладкими валками його руйнування відбувається за рахунок зусиль стиснення при нормальних напруженнях, що вимагає - значних зовнішніх навантажень. У дробарок з зубчатими і рифленими валками подрібнення матеріалу здійснюється відповідно шляхом стиснення і розкроювання та стиснення і часткового зсуву. В порівнянні із дробарками з гладкими валками вони є більш раціональними, але і їх конструкція не забезпечує селективний вибір поверхонь з мінімальною міцністю руйнуванню, якими є у матеріалі границі зерен, тріщини, пори тощо. В основу корисної моделі поставлена задача зменшення енергоємності процесу подрібнення та збільшення терміну роботи дробарки шляхом розробки конструкції валків, яка забезпечить створення при руйнуванні матеріалу розвинутої схеми зусиль, які б співпадали із напрямками зародження і розповсюдження тріщин в першу чергу по ослабленим дефектами поверхням. Поставлена задача вирішується тим, що у валковій дробарці, яка містить два валки з гладкими бандажами встановлені на валах, один із яких обертається у нерухомих підшипниках, а другий - у рухомих, згідно пропонованого рішення, на робочій поверхні бандажів виконані заглиблення у вигляді верхньої і нижньої впадин з діаметрами dв і dн, співвідношення розмірів яких становить dв: dн =1,8-2,3, а глибини впадин беруть у залежності від величини діаметрів відповідно для верхньої hв і нижньої hн рівними hв =(0,12-0,15)dв і hн =(0,15-0,20)dн чим створюють два кола з гострими кромками. На фіг. 1 представлена конструкція і розміри впадин; на фіг. 2 - кінематична схема дробарки. Дробарка має валки 1 і 2. Валок 1 закріплений на валу 3, який обертається в нерухомих підшипниках 4. Його обертальний рух забезпечується від електродвигуна 5 через редуктор 6. Валок 2 закріплений на валу 7 і кінематично пов'язаний через карданний вал 8, редуктор 9 з електродвигуном 10. Підшипники 11 валка 2 встановлені на пружинах 12 з можливістю їх стиснення при попаданні в робочий простір дробарки предметів, які не подрібнюються. Валкова дробарка працює наступним чином. Під час стиснення валками куска матеріалу його контакт поверхнею бандажу відбувається по двом кільцям гострими кромками. Прикладені при ньому зусилля створюють у матеріалі розвинуту схему нормальних і дотичних напружень по всьому об'єму матеріалу, що забезпечує процес селективного вибору площин з мінімальним опором руйнуванню. За рахунок створення раціональної схеми прикладання зусиль до матеріалу зменшуються енерговитрати на його подрібнення та збільшується термін роботи валків. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Валкова дробарка, що містить два валки з гладкими бандажами, встановлені на валах, один із яких обертається у нерухомих підшипниках, а другий у рухомих, яка відрізняється тим, що на робочій поверхні бандажів виконані заглиблення у вигляді верхньої і нижньої впадин з діаметрами dв і dн, співвідношення розмірів яких становить dв:dн =1,8-2,3, а глибини впадин беруть у залежності від величини діаметрів відповідно для верхньої hв і нижньої hн рівними hв =(0,12-0,15)dв і hн =(0,15-0,20)dн. 1 UA 85997 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
