Спосіб виготовлення поковки петлі для кріплення нижнього люка вантажного вагона
Формула / Реферат
Спосіб виготовлення поковки петлі для кріплення нижнього люка вантажного вагона Г-подібної форми, що включає прошивку отворів, розташованих на подовжній частині, в напрямі, перпендикулярному її бічній поверхні, який відрізняється тим, що прошивку отворів здійснюють одночасно з процесом штампування, який проводять на двох пресах в два етапи, і в процесі першого етапу виконують попередню прошивку отворів петлі люка на 50 %, а під час другого - остаточну прошивку отворів петлі люка.
Текст

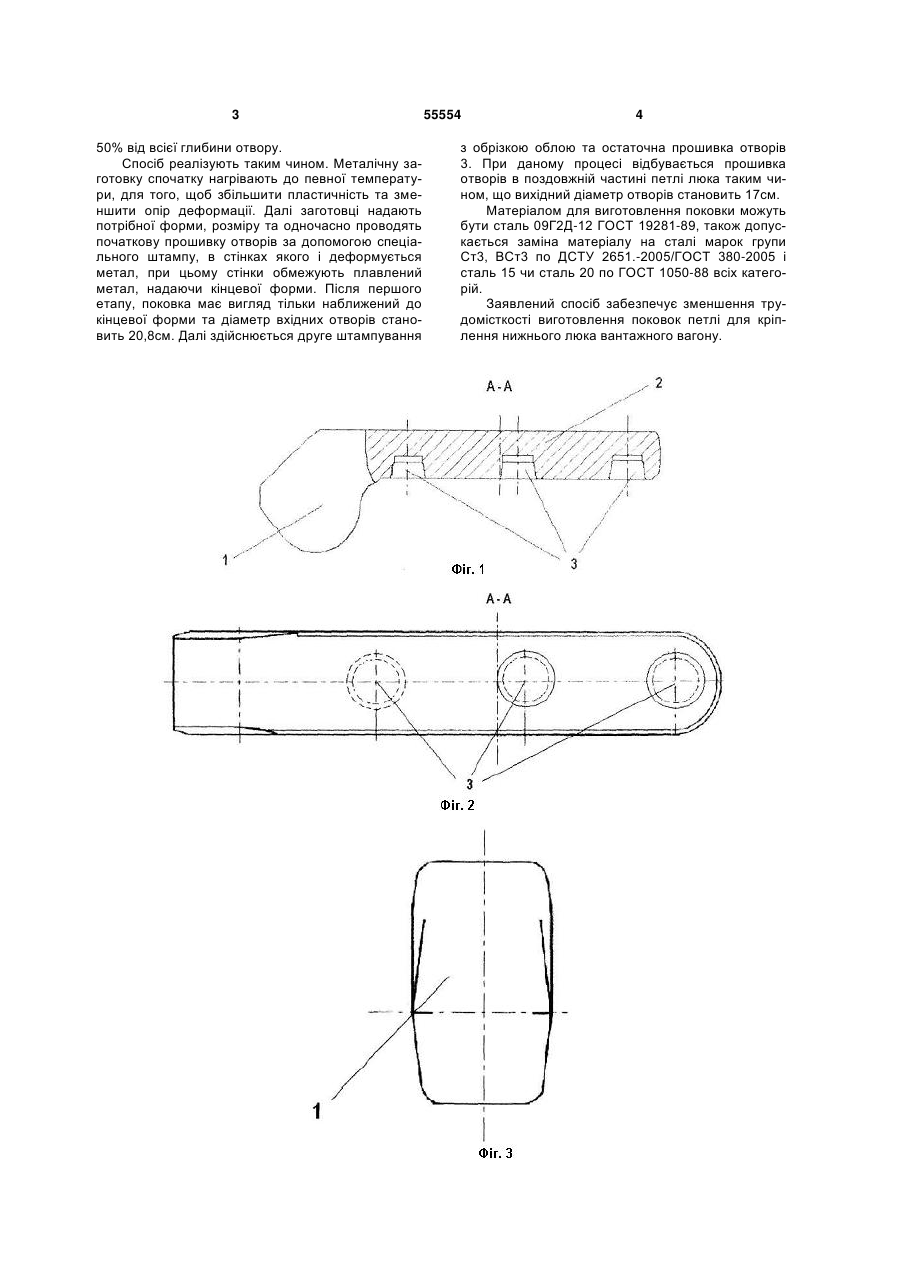

Спосіб виготовлення поковки петлі для кріплення нижнього люка вантажного вагона Г 3 50% від всієї глибини отвору. Спосіб реалізують таким чином. Металічну заготовку спочатку нагрівають до певної температури, для того, щоб збільшити пластичність та зменшити опір деформації. Далі заготовці надають потрібної форми, розміру та одночасно проводять початкову прошивку отворів за допомогою спеціального штампу, в стінках якого і деформується метал, при цьому стінки обмежують плавлений метал, надаючи кінцевої форми. Після першого етапу, поковка має вигляд тільки наближений до кінцевої форми та діаметр вхідних отворів становить 20,8см. Далі здійснюється друге штампування 55554 4 з обрізкою облою та остаточна прошивка отворів 3. При даному процесі відбувається прошивка отворів в поздовжній частині петлі люка таким чином, що вихідний діаметр отворів становить 17см. Матеріалом для виготовлення поковки можуть бути сталь 09Г2Д-12 ГОСТ 19281-89, також допускається заміна матеріалу на сталі марок групи Ст3, ВСт3 по ДСТУ 2651.-2005/ГОСТ 380-2005 і сталь 15 чи сталь 20 по ГОСТ 1050-88 всіх категорій. Заявлений спосіб забезпечує зменшення трудомісткості виготовлення поковок петлі для кріплення нижнього люка вантажного вагону. 5 Комп’ютерна верстка А. Крулевський 55554 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing hinge forging for attaching bottom hatch of freight car
Автори англійськоюProkopenko Volodymyr Serhiiovych
Назва патенту російськоюСпособ изготовления поковки петли для крепления нижнего люка грузового вагона
Автори російськоюПрокопенко Владимир Сергеевич
МПК / Мітки
МПК: B21J 1/00
Мітки: люка, виготовлення, кріплення, вантажного, вагона, петлі, нижнього, спосіб, поковки
Код посилання
<a href="https://ua.patents.su/3-55554-sposib-vigotovlennya-pokovki-petli-dlya-kriplennya-nizhnogo-lyuka-vantazhnogo-vagona.html" target="_blank" rel="follow" title="База патентів України">Спосіб виготовлення поковки петлі для кріплення нижнього люка вантажного вагона</a>
