Спосіб формування і регулювання рівнів сигналів

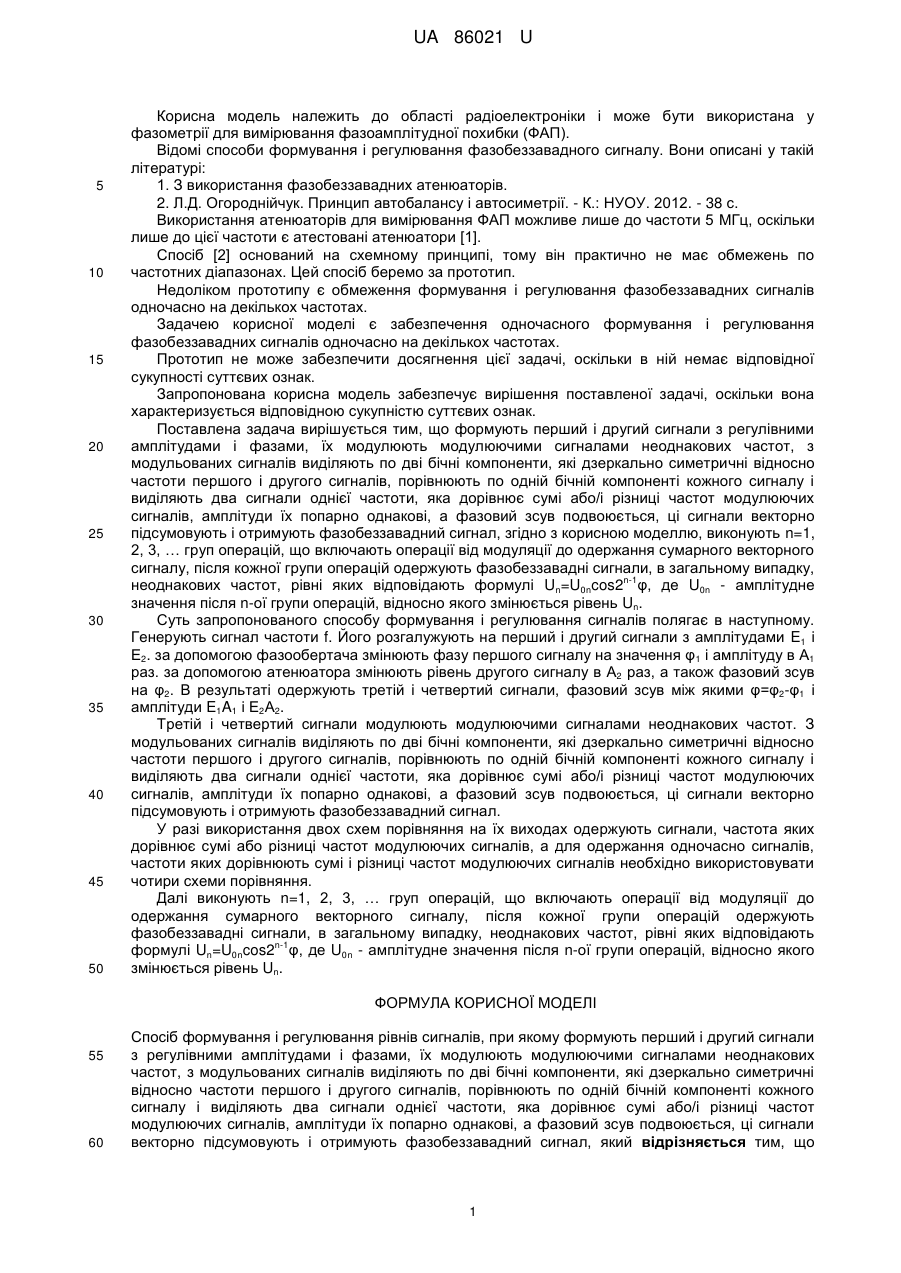

Реферат: UA 86021 U UA 86021 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області радіоелектроніки і може бути використана у фазометрії для вимірювання фазоамплітудної похибки (ФАП). Відомі способи формування і регулювання фазобеззавадного сигналу. Вони описані у такій літературі: 1. З використання фазобеззавадних атенюаторів. 2. Л.Д. Огороднійчук. Принцип автобалансу і автосиметрії. - К.: НУОУ. 2012. - 38 с. Використання атенюаторів для вимірювання ФАП можливе лише до частоти 5 МГц, оскільки лише до цієї частоти є атестовані атенюатори [1]. Спосіб [2] оснований на схемному принципі, тому він практично не має обмежень по частотних діапазонах. Цей спосіб беремо за прототип. Недоліком прототипу є обмеження формування і регулювання фазобеззавадних сигналів одночасно на декількох частотах. Задачею корисної моделі є забезпечення одночасного формування і регулювання фазобеззавадних сигналів одночасно на декількох частотах. Прототип не може забезпечити досягнення цієї задачі, оскільки в ній немає відповідної сукупності суттєвих ознак. Запропонована корисна модель забезпечує вирішення поставленої задачі, оскільки вона характеризується відповідною сукупністю суттєвих ознак. Поставлена задача вирішується тим, що формують перший і другий сигнали з регулівними амплітудами і фазами, їх модулюють модулюючими сигналами неоднакових частот, з модульованих сигналів виділяють по дві бічні компоненти, які дзеркально симетричні відносно частоти першого і другого сигналів, порівнюють по одній бічній компоненті кожного сигналу і виділяють два сигнали однієї частоти, яка дорівнює сумі або/і різниці частот модулюючих сигналів, амплітуди їх попарно однакові, а фазовий зсув подвоюється, ці сигнали векторно підсумовують і отримують фазобеззавадний сигнал, згідно з корисною моделлю, виконують n=1, 2, 3, … груп операцій, що включають операції від модуляції до одержання сумарного векторного сигналу, після кожної групи операцій одержують фазобеззавадні сигнали, в загальному випадку, n-1 неоднакових частот, рівні яких відповідають формулі Un=U0ncos2 φ, де U0n - амплітудне значення після n-ої групи операцій, відносно якого змінюється рівень Un. Суть запропонованого способу формування і регулювання сигналів полягає в наступному. Генерують сигнал частоти f. Його розгалужують на перший і другий сигнали з амплітудами E1 і Е2. за допомогою фазообертача змінюють фазу першого сигналу на значення φ 1 і амплітуду в А1 раз. за допомогою атенюатора змінюють рівень другого сигналу в А2 раз, а також фазовий зсув на φ2. В результаті одержують третій і четвертий сигнали, фазовий зсув між якими φ=φ2-φ1 і амплітуди E1A1 і Е2А2. Третій і четвертий сигнали модулюють модулюючими сигналами неоднакових частот. З модульованих сигналів виділяють по дві бічні компоненти, які дзеркально симетричні відносно частоти першого і другого сигналів, порівнюють по одній бічній компоненті кожного сигналу і виділяють два сигнали однієї частоти, яка дорівнює сумі або/і різниці частот модулюючих сигналів, амплітуди їх попарно однакові, а фазовий зсув подвоюється, ці сигнали векторно підсумовують і отримують фазобеззавадний сигнал. У разі використання двох схем порівняння на їх виходах одержують сигнали, частота яких дорівнює сумі або різниці частот модулюючих сигналів, а для одержання одночасно сигналів, частоти яких дорівнюють сумі і різниці частот модулюючих сигналів необхідно використовувати чотири схеми порівняння. Далі виконують n=1, 2, 3, … груп операцій, що включають операції від модуляції до одержання сумарного векторного сигналу, після кожної групи операцій одержують фазобеззавадні сигнали, в загальному випадку, неоднакових частот, рівні яких відповідають n-1 формулі Un=U0ncos2 φ, де U0n - амплітудне значення після n-ої групи операцій, відносно якого змінюється рівень Un. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб формування і регулювання рівнів сигналів, при якому формують перший і другий сигнали з регулівними амплітудами і фазами, їх модулюють модулюючими сигналами неоднакових частот, з модульованих сигналів виділяють по дві бічні компоненти, які дзеркально симетричні відносно частоти першого і другого сигналів, порівнюють по одній бічній компоненті кожного сигналу і виділяють два сигнали однієї частоти, яка дорівнює сумі або/і різниці частот модулюючих сигналів, амплітуди їх попарно однакові, а фазовий зсув подвоюється, ці сигнали векторно підсумовують і отримують фазобеззавадний сигнал, який відрізняється тим, що 1 UA 86021 U виконують n=1, 2, 3, … груп операцій, що включають операції від модуляції до одержання сумарного векторного сигналу, після кожної групи операцій одержують фазобеззавадні сигнали, n-1 в загальному випадку, неоднакових частот, рівні яких відповідають формулі Un=U0ncos2 , де U0n - амплітудне значення після n-ої групи операцій, відносно якого змінюється рівень Un. 5 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
