Класифікатор

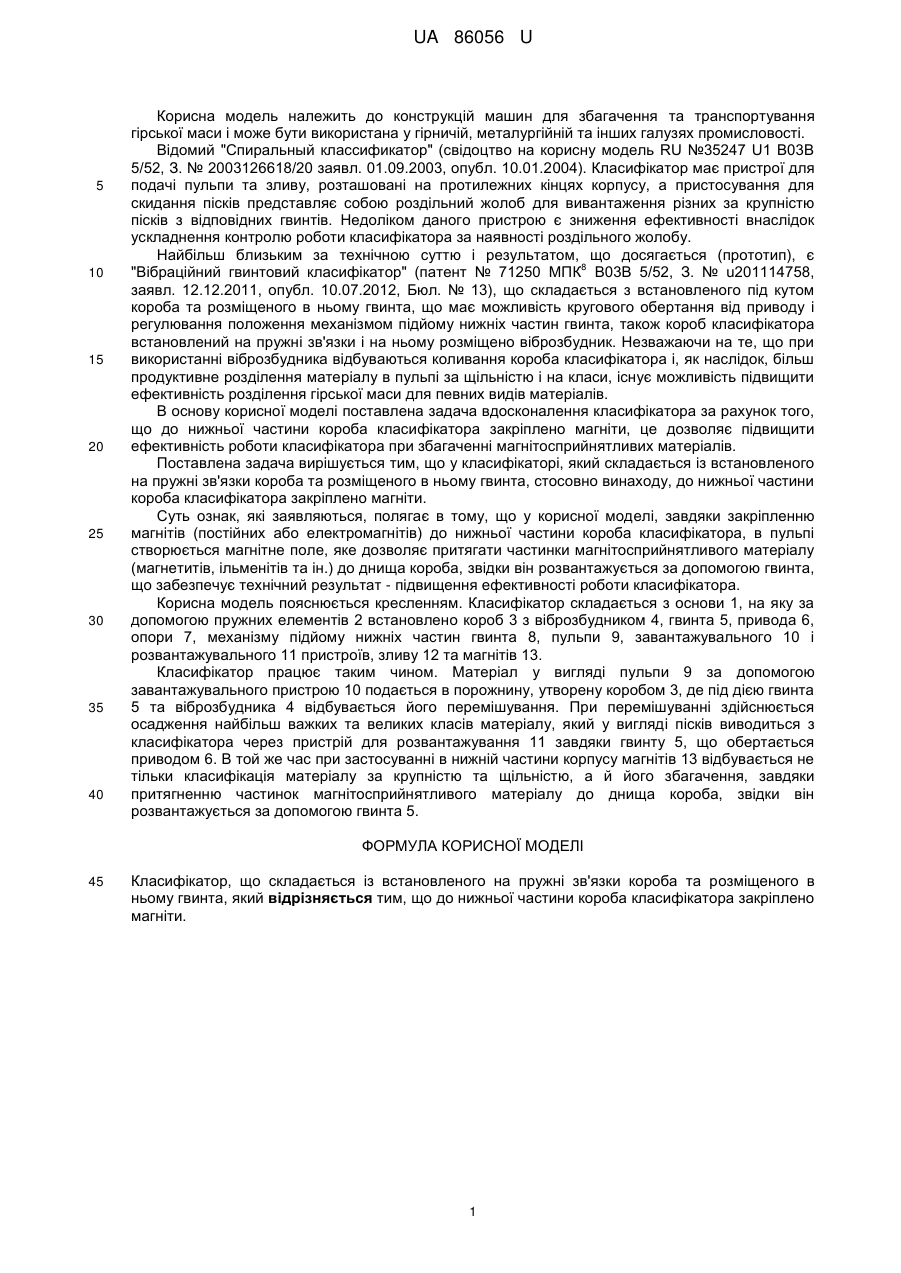

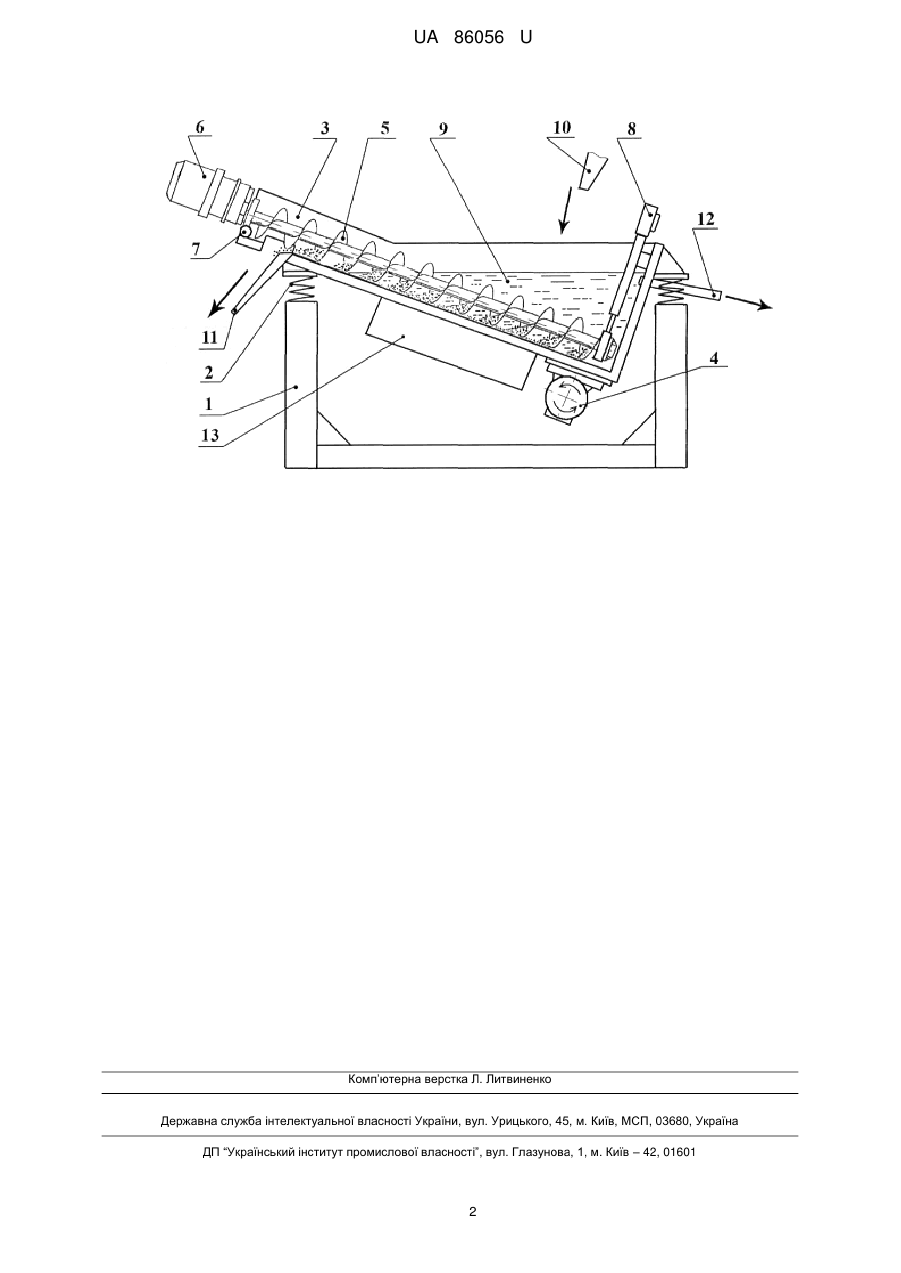

Реферат: UA 86056 U UA 86056 U 5 10 15 20 25 30 35 40 Корисна модель належить до конструкцій машин для збагачення та транспортування гірської маси і може бути використана у гірничій, металургійній та інших галузях промисловості. Відомий "Спиральный классификатор" (свідоцтво на корисну модель RU №35247 U1 B03B 5/52, З. № 2003126618/20 заявл. 01.09.2003, опубл. 10.01.2004). Класифікатор має пристрої для подачі пульпи та зливу, розташовані на протилежних кінцях корпусу, а пристосування для скидання пісків представляє собою роздільний жолоб для вивантаження різних за крупністю пісків з відповідних гвинтів. Недоліком даного пристрою є зниження ефективності внаслідок ускладнення контролю роботи класифікатора за наявності роздільного жолобу. Найбільш близьким за технічною суттю і результатом, що досягається (прототип), є 8 "Вібраційний гвинтовий класифікатор" (патент № 71250 МПК В03В 5/52, З. № u201114758, заявл. 12.12.2011, опубл. 10.07.2012, Бюл. № 13), що складається з встановленого під кутом короба та розміщеного в ньому гвинта, що має можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинта, також короб класифікатора встановлений на пружні зв'язки і на ньому розміщено віброзбудник. Незважаючи на те, що при використанні віброзбудника відбуваються коливання короба класифікатора і, як наслідок, більш продуктивне розділення матеріалу в пульпі за щільністю і на класи, існує можливість підвищити ефективність розділення гірської маси для певних видів матеріалів. В основу корисної моделі поставлена задача вдосконалення класифікатора за рахунок того, що до нижньої частини короба класифікатора закріплено магніти, це дозволяє підвищити ефективність роботи класифікатора при збагаченні магнітосприйнятливих матеріалів. Поставлена задача вирішується тим, що у класифікаторі, який складається із встановленого на пружні зв'язки короба та розміщеного в ньому гвинта, стосовно винаходу, до нижньої частини короба класифікатора закріплено магніти. Суть ознак, які заявляються, полягає в тому, що у корисної моделі, завдяки закріпленню магнітів (постійних або електромагнітів) до нижньої частини короба класифікатора, в пульпі створюється магнітне поле, яке дозволяє притягати частинки магнітосприйнятливого матеріалу (магнетитів, ільменітів та ін.) до днища короба, звідки він розвантажується за допомогою гвинта, що забезпечує технічний результат - підвищення ефективності роботи класифікатора. Корисна модель пояснюється кресленням. Класифікатор складається з основи 1, на яку за допомогою пружних елементів 2 встановлено короб 3 з віброзбудником 4, гвинта 5, привода 6, опори 7, механізму підйому нижніх частин гвинта 8, пульпи 9, завантажувального 10 і розвантажувального 11 пристроїв, зливу 12 та магнітів 13. Класифікатор працює таким чином. Матеріал у вигляді пульпи 9 за допомогою завантажувального пристрою 10 подається в порожнину, утворену коробом 3, де під дією гвинта 5 та віброзбудника 4 відбувається його перемішування. При перемішуванні здійснюється осадження найбільш важких та великих класів матеріалу, який у вигляді пісків виводиться з класифікатора через пристрій для розвантажування 11 завдяки гвинту 5, що обертається приводом 6. В той же час при застосуванні в нижній частини корпусу магнітів 13 відбувається не тільки класифікація матеріалу за крупністю та щільністю, а й його збагачення, завдяки притягненню частинок магнітосприйнятливого матеріалу до днища короба, звідки він розвантажується за допомогою гвинта 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Класифікатор, що складається із встановленого на пружні зв'язки короба та розміщеного в ньому гвинта, який відрізняється тим, що до нижньої частини короба класифікатора закріплено магніти. 1 UA 86056 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
